手摇式物料切碎研磨装置结构设计

　　这套手动切碎装置的三维结构围绕小型物料粉碎作业搭建，整体采用立式腔体搭配侧置摇臂的布局，在无外接动力的工况下完成脆性、小块物料的粗碎与研磨加工，常见于小型作坊、户外临时加工点、教学实训场景以及餐饮后厨对干性食材的碎化处理，也可作为实验室小批量试样粉碎的辅助器具，不需要配套电机与供电线路，单人即可操作完成物料碎解。

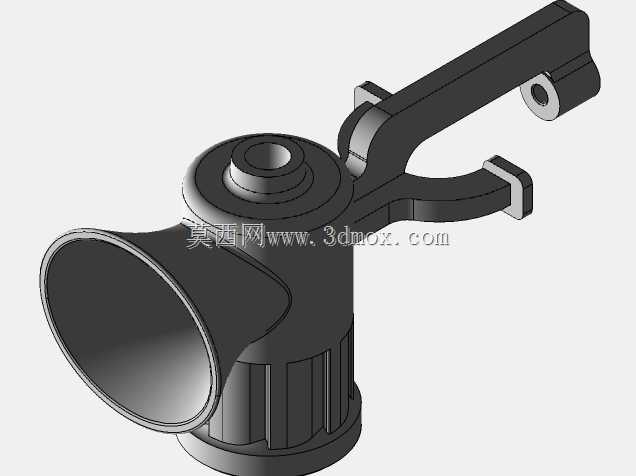

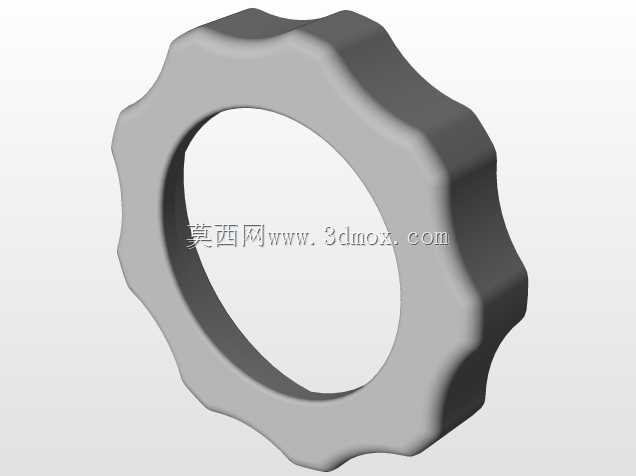

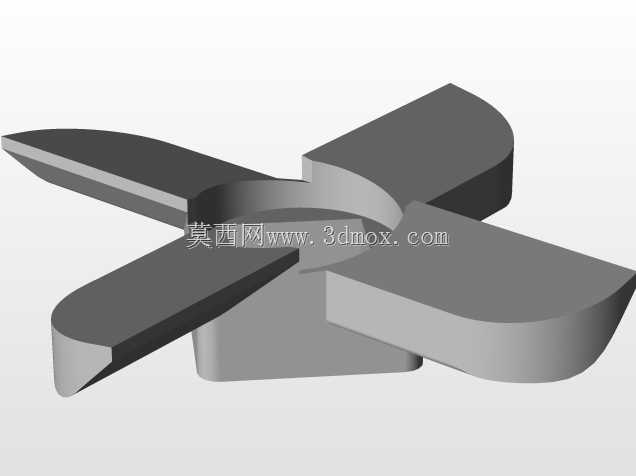

　　从实际使用流程来看，待处理物料从腔体侧前方的大口径扩口进料斗投入，敞口式进料结构做了外翻卷边造型，投料时手部不会直接触碰内部切削构件，大块物料可顺畅滑入腔体下部的粉碎工位；腔体中段为阶梯式回转壳体，下部外壁布置多道竖向加强筋，既提升壳体抗挤压刚度，也避免操作人员握持施力时出现打滑。腔体顶部设置同轴端盖与定位轴孔，内部承载传动轴与切碎动刀组，端盖与壳体采用止口配合定位，保证回转构件的同轴度，减少手动摇转过程中的卡滞与径向窜动。

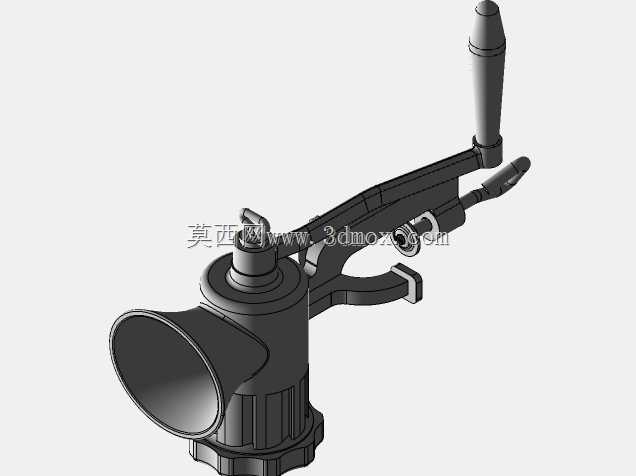

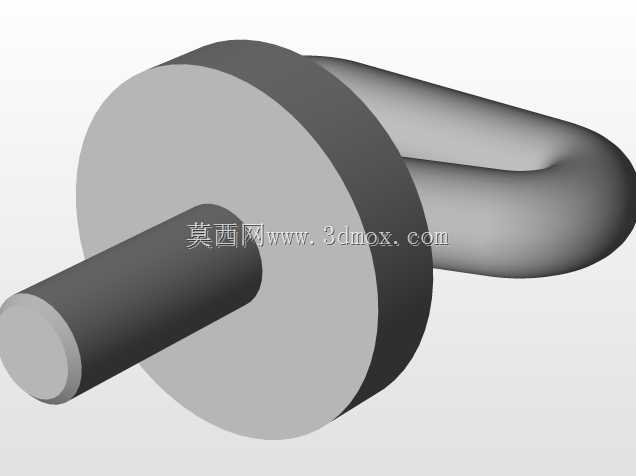

　　侧置的长摇臂是整套装置的动力输入构件，摇臂根部通过铰接座与腔体顶部的转轴连接，臂身采用弯折式异形截面，在控制整体重量的同时保证抗弯强度，操作人员握持臂端往复或整周转动，即可通过转轴带动腔体内的切碎刀盘旋转；摇臂末端设置带孔握持套，孔位可配套加装加长力杆，遇到硬度较高的物料时可增大力矩，降低手动操作的施力强度。摇臂与腔体之间设置两处限位卡扣，作业结束后可将摇臂卡合固定在壳体侧方，减少存放占用空间，搬运时也不会出现臂体自由晃动磕碰的问题。

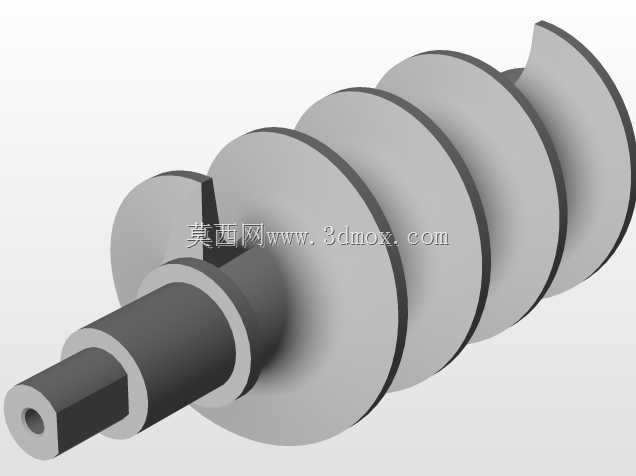

　　结构设计阶段优先考虑了手动作业的受力特性，所有回转配合位都预留了合理的装配间隙，转轴支撑位采用台阶式轴肩定位，抵消切碎作业中产生的轴向反力；进料斗与主腔体采用一体化曲面过渡，没有物料滞留的直角死角，碎化后的物料在刀盘推送下从腔体下部出料位排出，腔体底部的法兰边可配套固定在工作台面或者机架上，作业时摇臂施力不会带动整机移位。

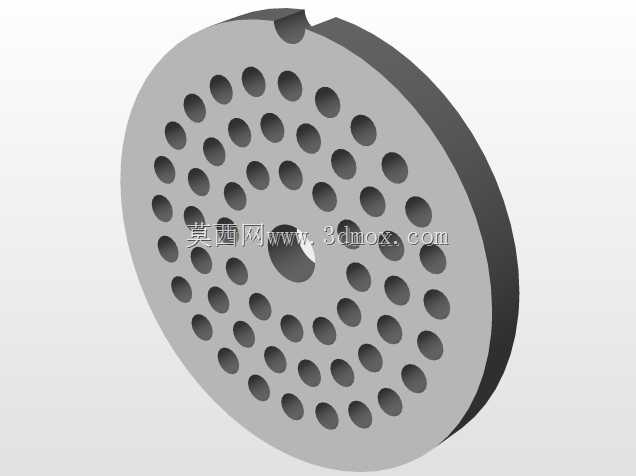

　　安装边界方面，整机横向最大尺寸为摇臂展开后的臂端到腔体另一侧的距离，纵向尺寸以进料斗最外端为边界，立式腔体的底部安装面预留了螺栓固定孔位，台面安装时只需要在对应工位开出四个匹配孔位即可完成固定；腔体周边需要预留摇臂整周转动的操作空间，进料斗前方留出投料操作距离，不需要额外布置管线、动力接线位置，整体占用空间紧凑。三维建模过程中所有壳体曲面、加强筋、铰接孔、轴位都按实际装配关系搭建，摇臂的运动包络、进料斗与腔体的干涉检查、刀盘与壳体内壁的间隙配合都完成了校核，可直接用于手动切碎设备的结构参考、实训教学演示以及小型粉碎器具的改型设计，针对不同处理物料还可以在腔体内部更换不同刃口形式的切碎刀组，调整刀盘与腔体定齿的间隙，适配从干性食材、小块中药材到轻型塑料边角料的不同碎化需求，整机拆解后仅需松开顶部端盖的紧固件即可取出内部刀组清理残留物料，日常维护不需要专用工具，手动驱动的形式也完全规避了电动设备漏电、过载烧机的故障风险，在无供电的野外作业场景下也能稳定完成切碎作业。
