法兰安装式拉杆型液压缸结构设计

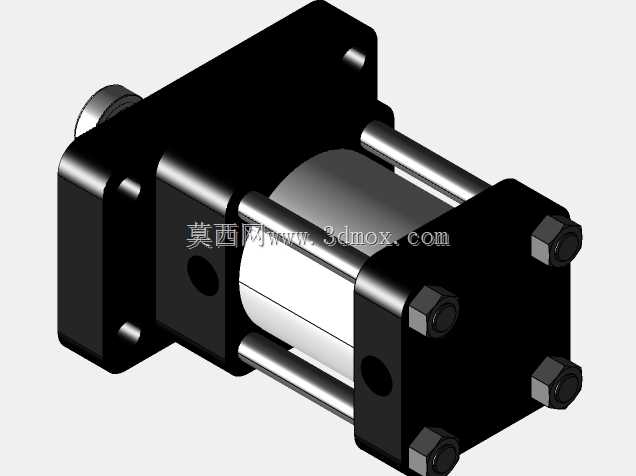

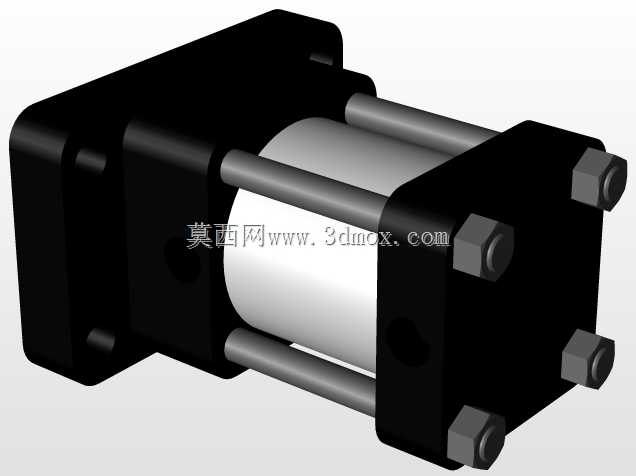

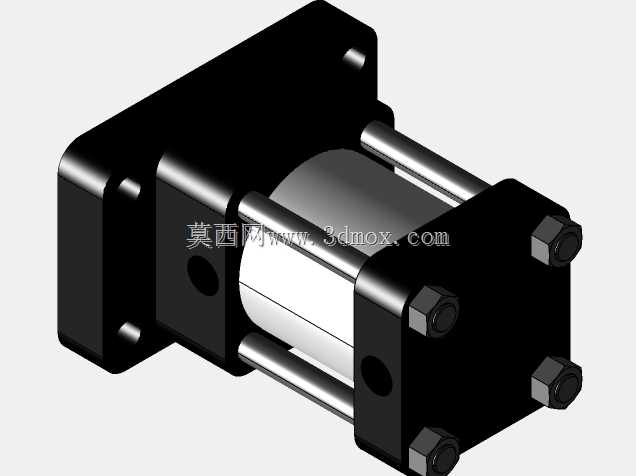

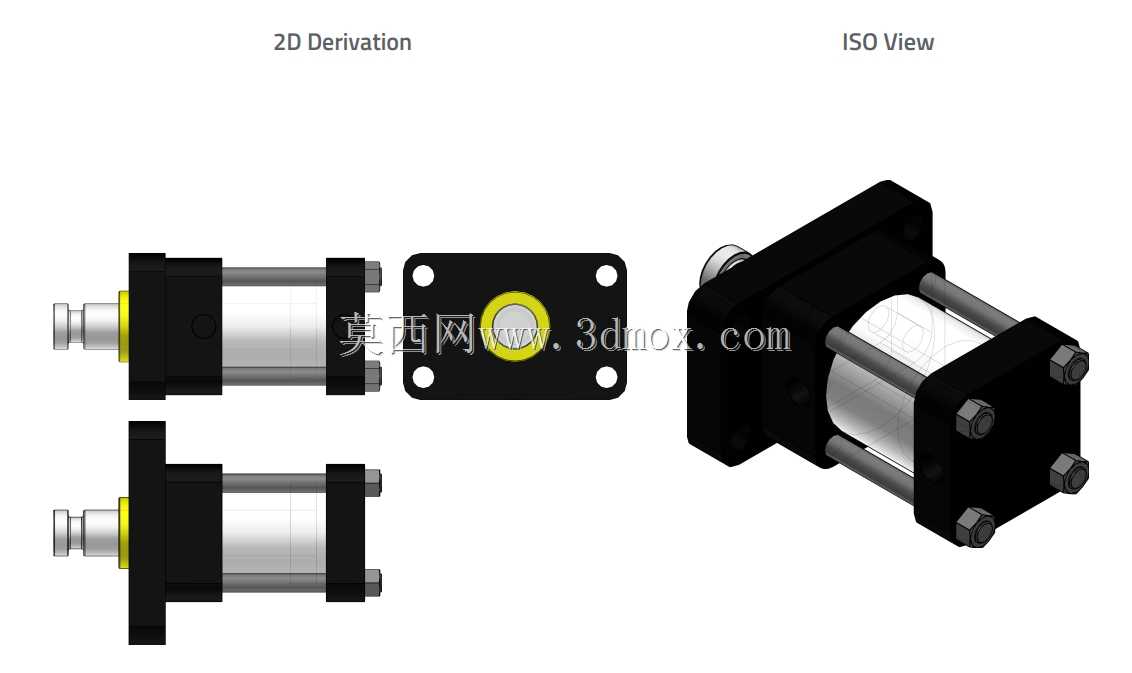

这款法兰安装式拉杆型液压缸，是液压传动系统中核心的直线执行元件，广泛应用于工业生产的各类液压驱动场景，在机床工装夹紧、自动化生产线工位推送、工程机械动作驱动、重型设备载荷顶升、橡塑模具开合模驱动等场景中都承担着核心动力输出的作用，能够将液压系统的压力能稳定转化为直线往复运动的机械能，为作业环节提供可控的大推力输出。从实际使用场景来看，这类带前端法兰安装结构的拉杆油缸，尤其适合安装空间紧凑、需要精准定位输出轴方向的设备工位，相比底脚安装、铰轴安装的油缸，法兰安装的形式能够直接通过端盖法兰与设备安装面板贴合锁固，不需要额外设计复杂的安装支座，能够有效缩减设备整体的安装占用空间，同时保证油缸输出轴线与负载运动方向的同轴度，避免侧向偏载带来的密封件异常磨损、活塞杆拉伤等问题，大幅延长元件的实际使用寿命。在功能特性设计上，这款油缸采用四根对称布置的合金拉杆将前后端盖与缸筒拉紧锁合，相比焊接式缸体结构，拉杆式设计具备更好的缸体承压稳定性，同时拆装维护更加便捷，当密封件出现老化磨损时，只需要松开拉杆螺母即可拆解缸体更换密封组件，不需要对缸体进行切割、焊接等破坏性操作，能够大幅降低设备运维的时间成本与配件成本。油缸的活塞杆表面做了硬化镀层处理，具备优异的耐磨性能与防锈能力，能够适配多粉尘、少量切削液飞溅的工业车间作业环境，端盖内部设计了多级密封结构，包含防尘圈、轴用密封圈、导向支撑环等组件，既能够阻挡外界粉尘、杂质进入缸体内部污染液压油，也能够避免缸内压力油出现外泄漏，保证油缸的容积效率与运行稳定性。从安装边界与尺寸设计来看，前端法兰采用方形四孔安装结构，四个安装孔对称分布在法兰端面，安装时可以直接从设备面板外侧穿入螺栓完成锁固，安装对位便捷；缸筒外径、活塞杆伸出长度、法兰安装孔距都按照通用液压元件的尺寸规范做了适配设计，能够直接替换同规格的标准油缸产品，不需要对原有设备的安装结构做二次改造。设计过程中重点考虑了油缸运行的同轴度要求，活塞杆与导向套、活塞与缸筒的配合间隙都做了严格的公差控制，能够避免活塞杆运行过程中出现卡滞、爬行等问题，保证低速运行时的动作平顺性，同时缸体内部的油道设计做了流道优化，能够降低压力油进出缸体时的液阻，减少油缸动作换向时的液压冲击，让设备运行更加平稳可靠。
