双耳环铰接式液压油缸结构设计

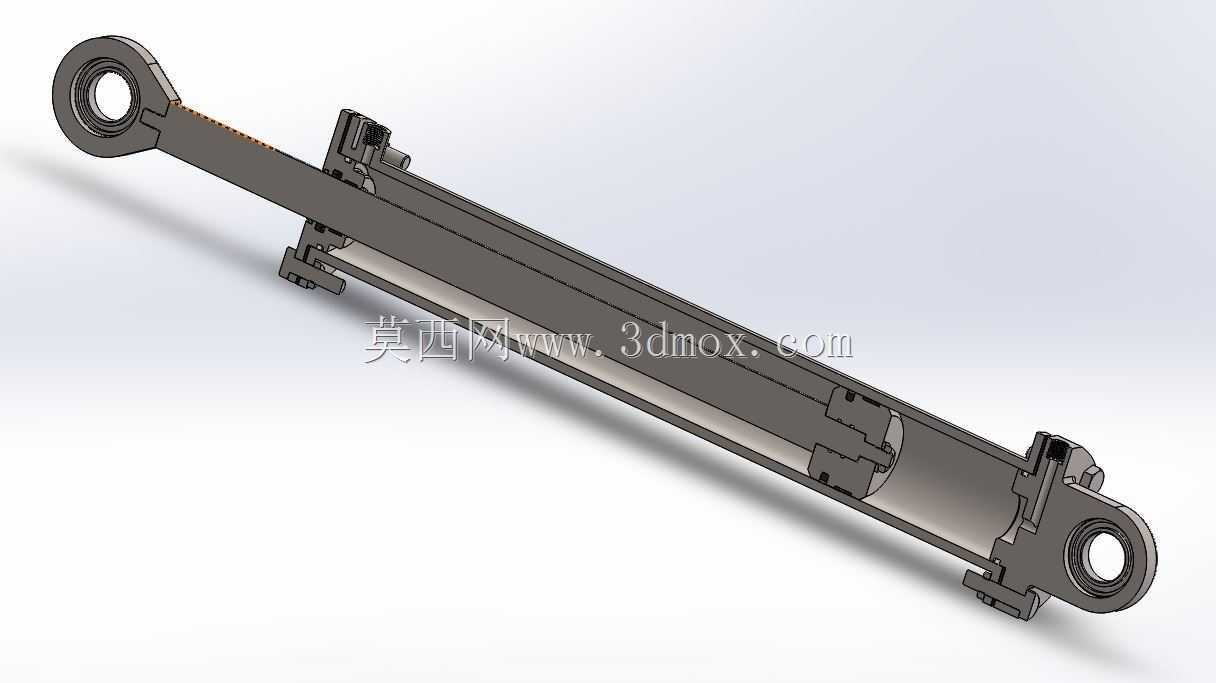

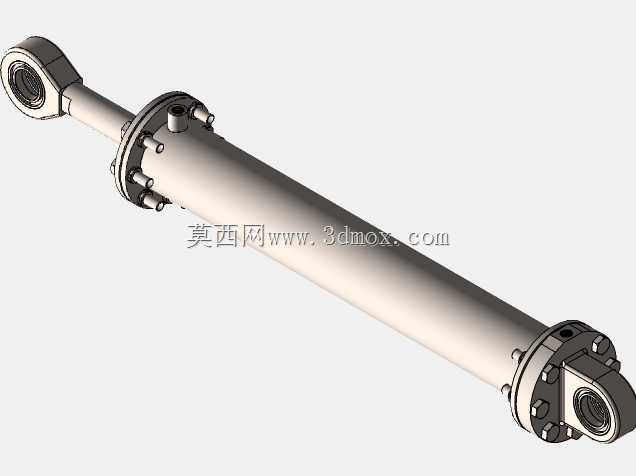

这款双耳环铰接式液压油缸，是液压传动系统里的核心直线执行元件，广泛适配工程机械、农业装备、工业自动化生产线、起重运输设备等需要直线推拉力输出的场景，比如挖掘机工作臂姿态调整、装载机铲斗翻转控制、自动化生产线工件顶升移位、专用车辆货箱举升动作，都能依靠这类油缸完成精准的动力传递。从实际用途来看，它可以将液压系统的压力能平稳转化为直线往复运动的机械能，相比电缸、气缸，它能在更小的安装空间内输出更大的推拉力，同时具备过载保护能力强、动作响应平稳、可长时间带载保压的优势，尤其适合重载、工况波动大的作业环境。在功能特性上，这款油缸采用双耳环铰接的安装形式，两端的铰接孔可以适配销轴连接，能够补偿安装过程中产生的小角度偏摆，避免油缸运行过程中出现侧向别劲的问题，大幅降低活塞杆弯曲、密封件偏磨的故障概率；密封结构采用符合行业通用密封标准的多道密封组合，包含活塞杆防尘圈、轴用密封圈、孔用密封圈、支撑导向环，既可以阻挡外界粉尘、泥水进入油缸内部，也能防止内部液压油泄漏，保证油缸容积效率稳定，同时支撑环可以承担活塞杆的径向载荷，避免金属部件直接摩擦，延长油缸整体使用寿命。设计思路上，这款油缸采用了拉杆式缸筒固定结构，缸筒与两端端盖通过高强度拉杆锁紧，相比焊接式缸体，它的加工装配难度更低，后期维护更换密封件时拆卸更便捷；活塞杆表面做了硬化处理，具备优秀的耐磨、防锈性能，适配多粉尘、潮湿的户外作业环境；油口位置设置在缸筒两端的合理位置，既方便液压管路的排布连接，也能避免油缸全行程运动时管路与周边部件发生干涉。从安装边界来看，这款油缸的两端铰接孔中心距在全缩状态下预留了足够的安装间隙，全伸行程范围内不会与周边安装结构发生碰撞，耳环内孔尺寸适配通用规格的连接销轴，缸体外径尺寸控制在常规安装空间的适配范围内，不需要对原有设备的安装位做额外改造就可以直接替换同规格的老旧油缸，整体结构紧凑，受力路径经过优化，推拉力传递过程中应力分布均匀，不会出现局部应力集中导致的部件断裂问题，运行过程中活塞杆运动同轴度高，低速运行时无爬行抖动现象，可以满足不同工况下对直线动作精度、输出力稳定性的要求。
