200巴高压工况用液压歧管结构设计

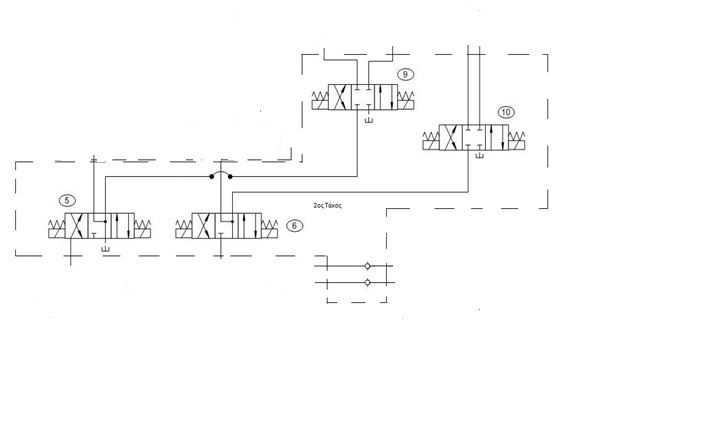

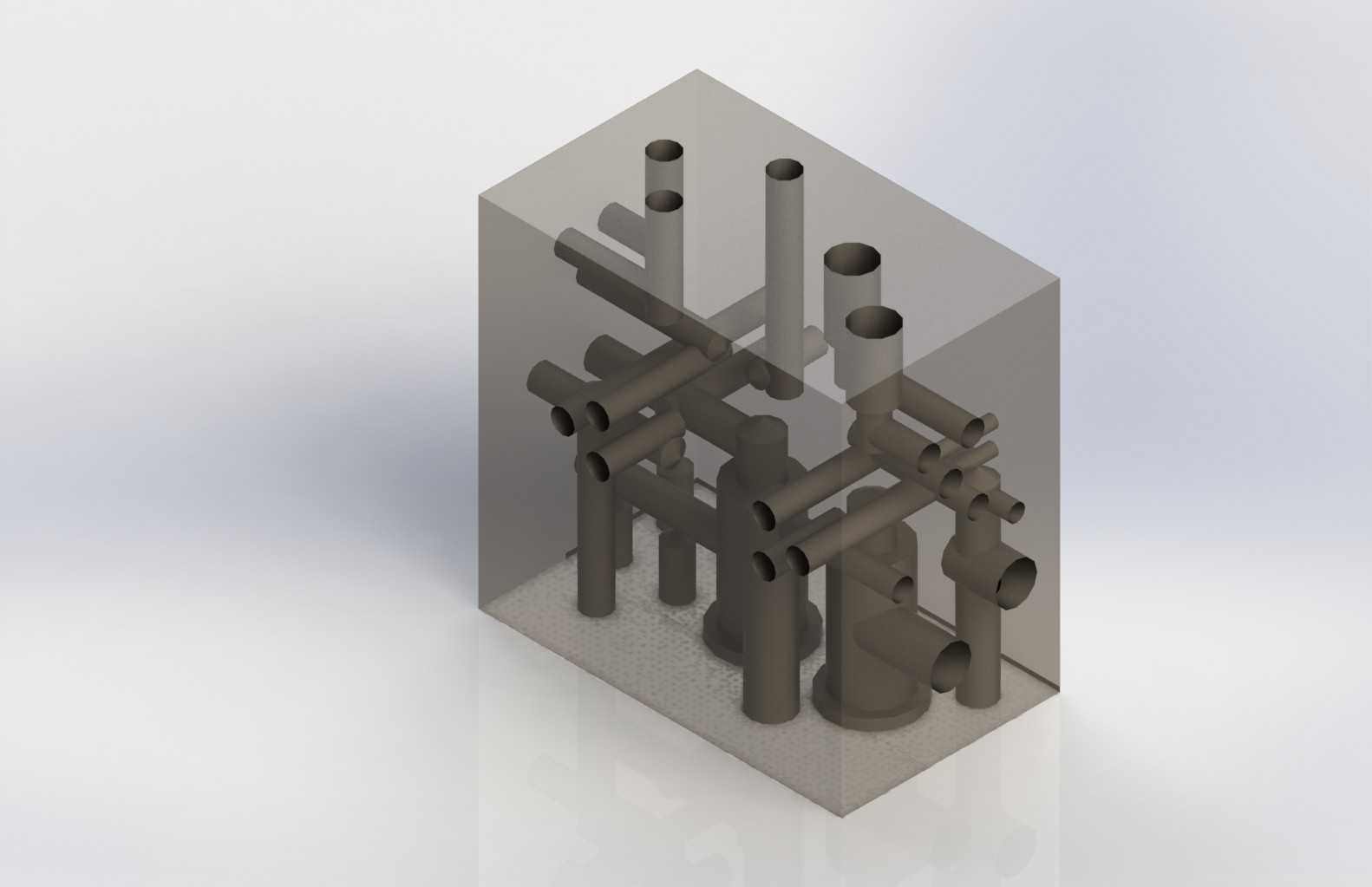

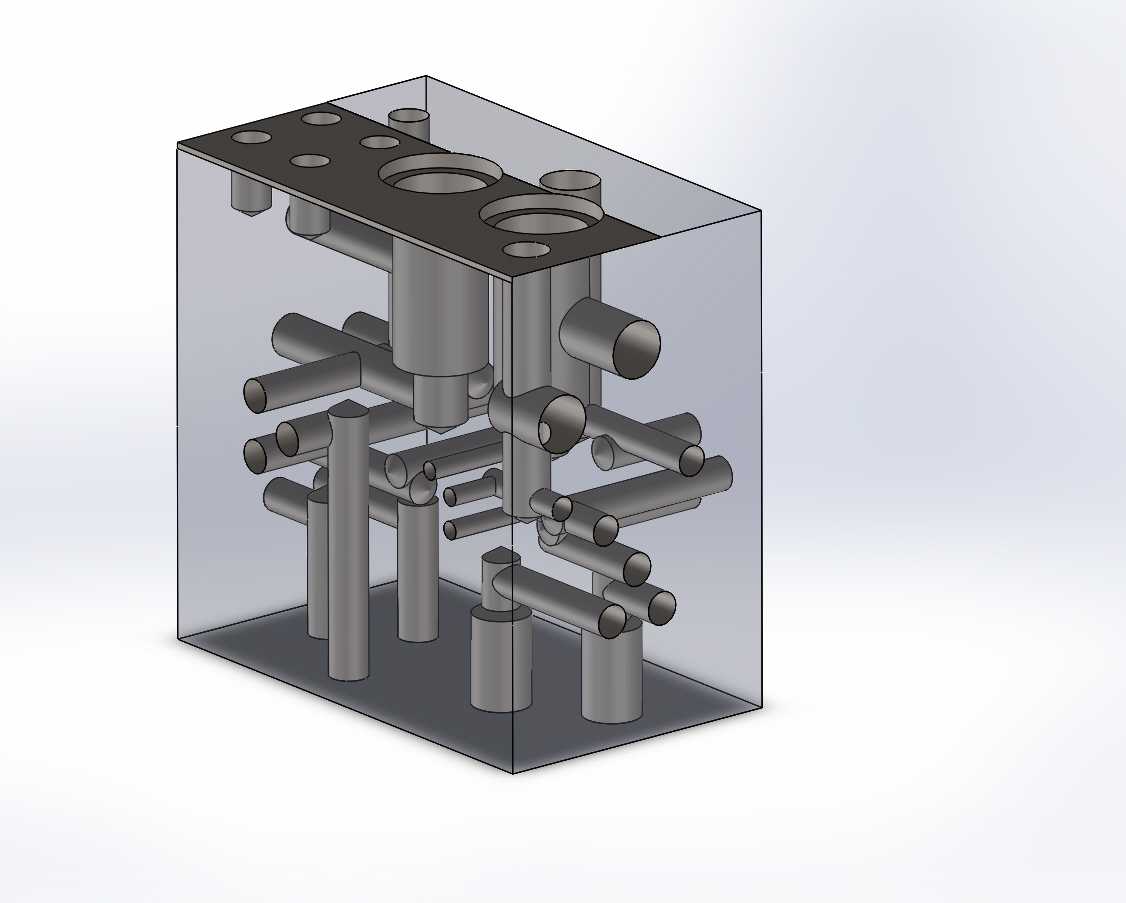

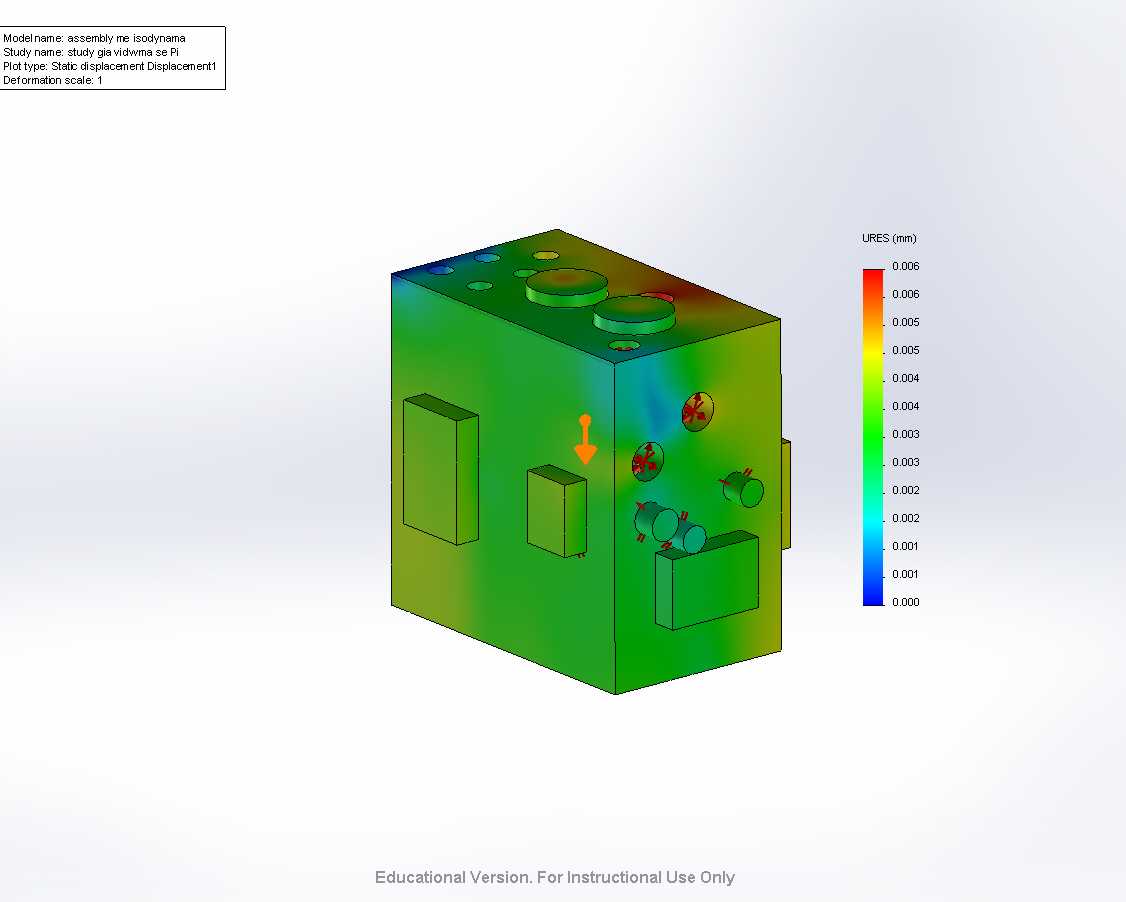

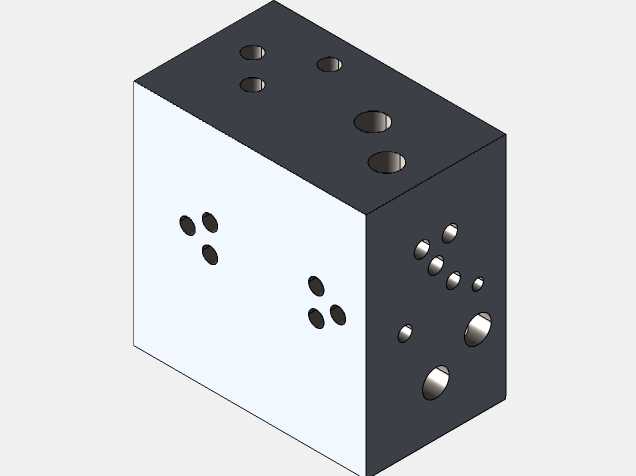

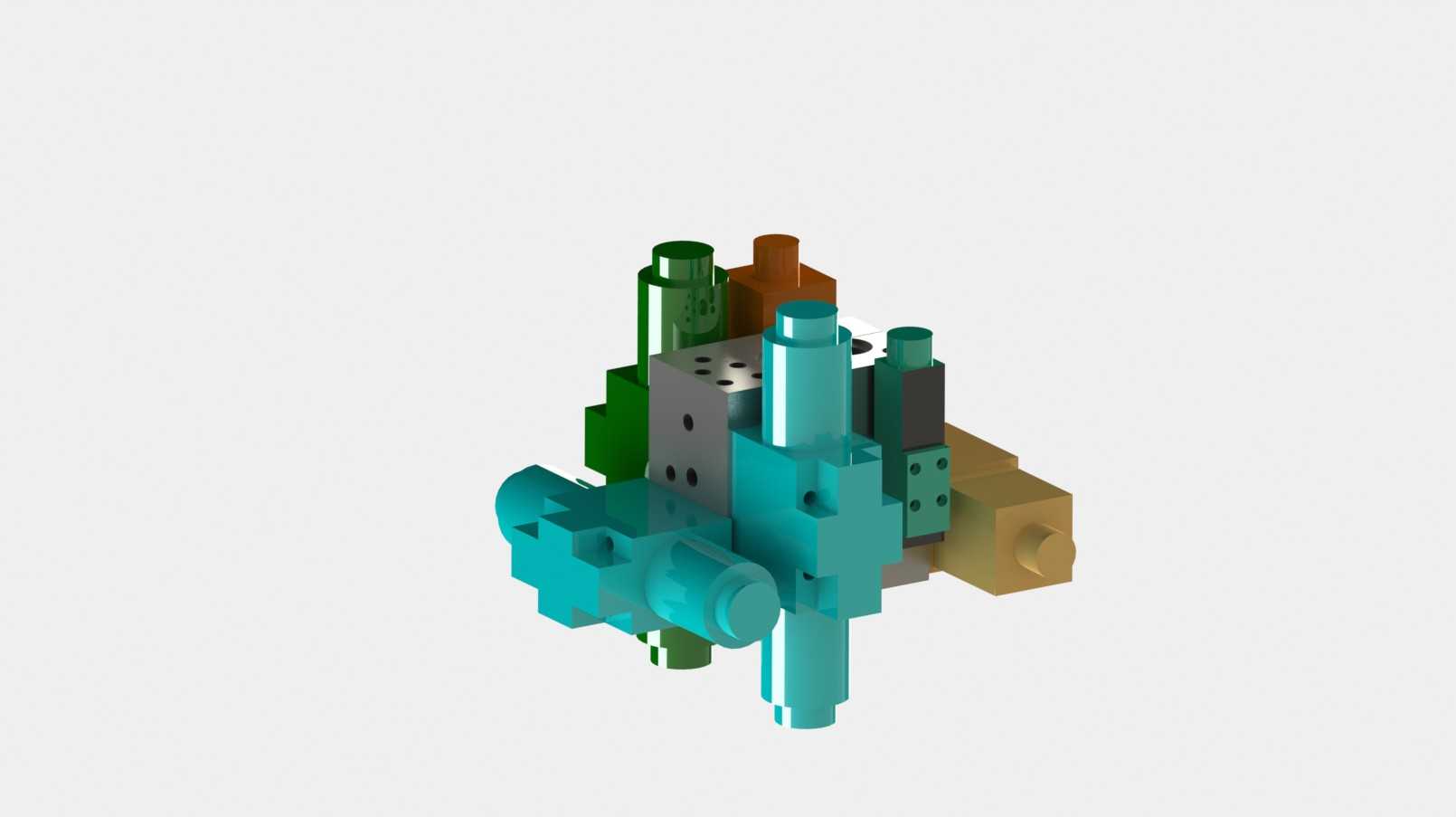

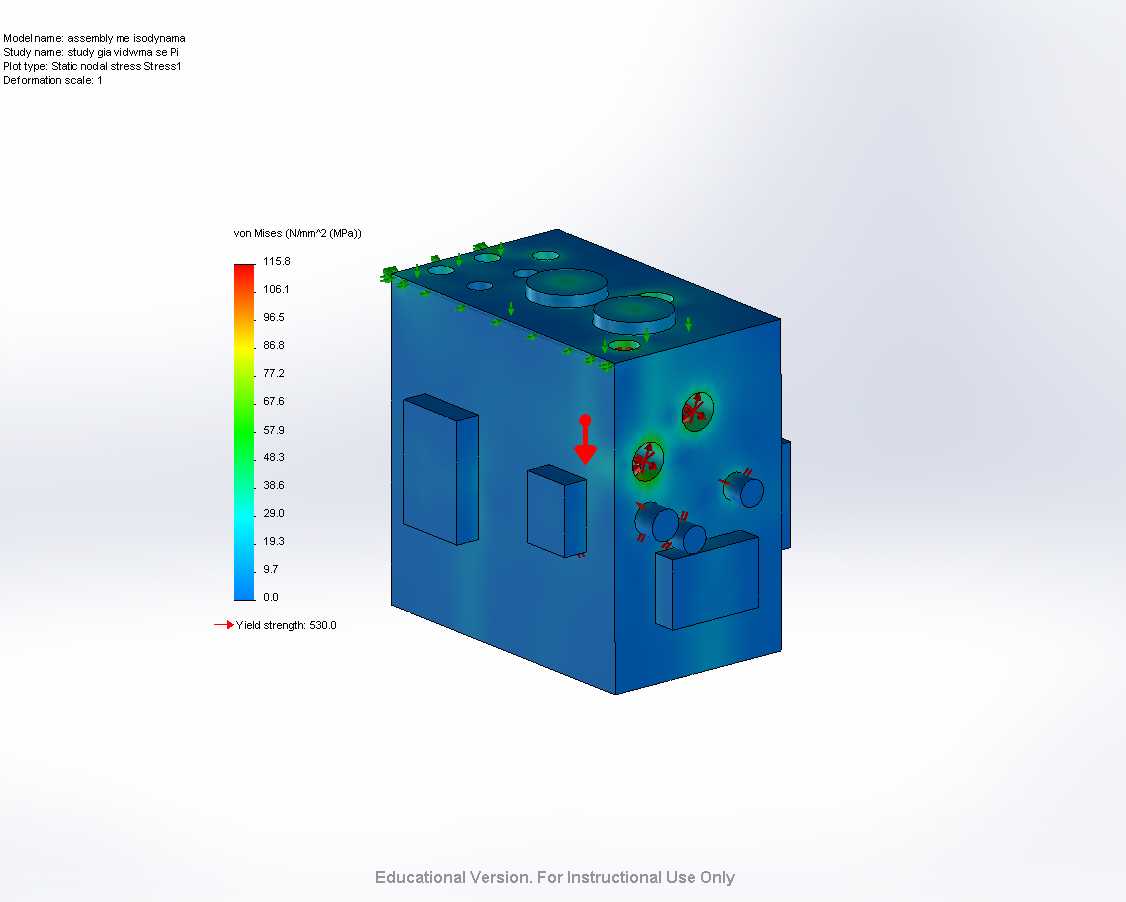

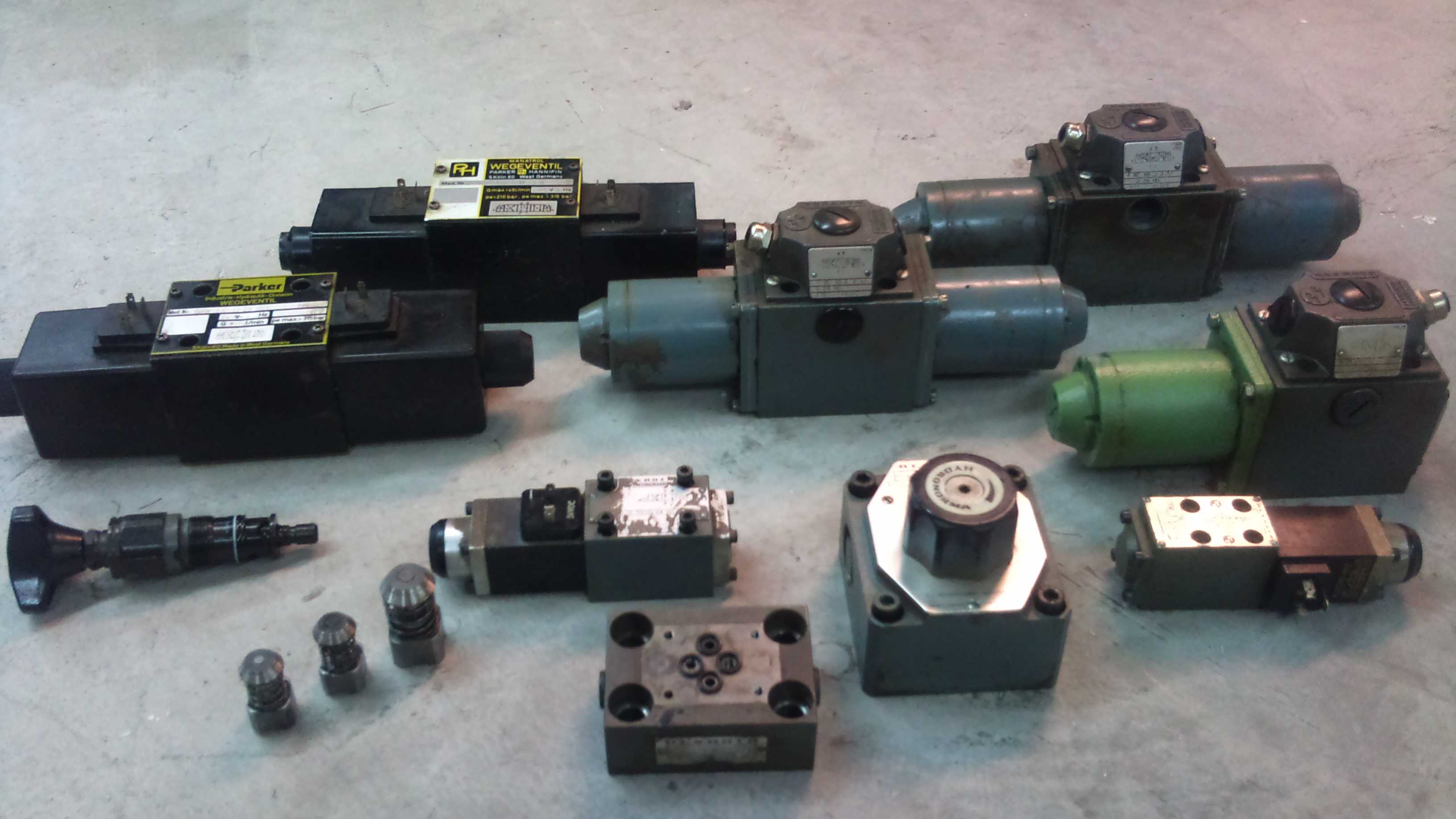

在重型工程机械、高压液压站、大型锻压设备、矿山采掘装备等长期处于200巴高压运行工况的液压系统中，液压歧管是承担流体路径整合、流向调控、多部件连通的核心配套元件，其作用类似电路系统中的配电盘，能够将液压泵输出的高压流体精准分配至各个执行器、调节阀、压力补偿元件等终端部件，同时整合回油路径，大幅减少系统中分散的管路连接点，降低高压工况下的泄漏风险，提升整个液压系统的集成度与运行稳定性。这款液压歧管的设计完全围绕200巴的额定工作压力展开，设计阶段首先对歧管内部的流道走向进行了反复优化，所有流道转角处均采用大圆弧过渡结构，避免直角转折造成的局部压力损失与湍流冲击，有效降低高压流体长期冲刷流道内壁造成的气蚀损伤，延长歧管的使用寿命。在安装边界的设计上，歧管的各个接口位置严格匹配常规液压元件的安装孔距标准，每个接口处都设计了符合高压密封要求的密封槽结构，可适配标准O型圈实现端面静密封，无需额外加装密封垫片即可满足200巴压力下的零泄漏要求；歧管本体的安装固定孔位经过精准排布，既保证安装后与相邻阀件、泵体的间距满足操作与维护空间要求，也避免孔位与内部流道发生贯通，保证本体结构强度。外形设计上采用规整的块式结构，外部无多余突出结构，便于在紧凑的液压站舱室或设备内部狭小空间内安装固定，同时本体的壁厚经过严格的强度校核，在200巴额定压力下保留足够的安全余量，能够承受系统瞬时的压力冲击而不发生变形或开裂。歧管的表面设计有清晰的接口标识位，安装时可快速对应各个油路的进出方向，降低管路接错的概率；内部流道的通径尺寸经过流量匹配计算，能够保证各个支路的流体流量满足对应执行元件的动作需求，不会出现流道通径过小造成的流量不足、响应滞后问题，也不会因通径过大造成歧管本身体积冗余、占用过多安装空间。在实际应用场景中，这款歧管可替代传统的多管路分散连接方案，将原本需要数十根液压油管、多个管接头连接的复杂油路整合在单一阀体内部，不仅大幅减少了管路装配的工作量，也减少了接头处的潜在泄漏点，在高压长期运行的工况下，能够有效降低系统的维护频率，提升设备的连续运行可靠性。设计过程中还充分考虑了加工工艺性，所有内部流道均采用常规深孔钻工艺即可完成加工，无需特殊的成型工艺，能够有效控制加工成本与生产周期，适合批量配套应用在各类高压液压系统中。
