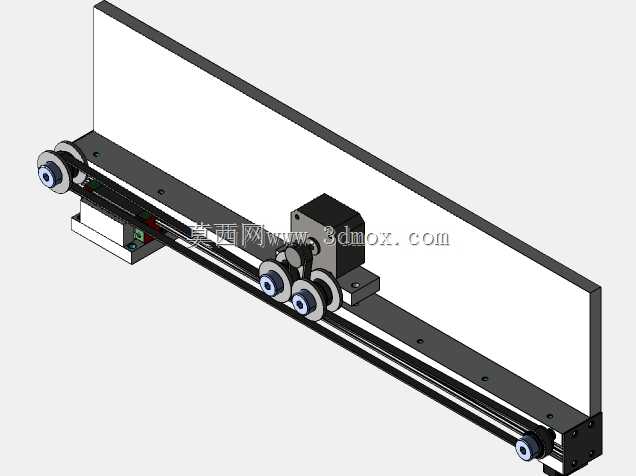

集成Arduino控制的皮带传动线性滑台

这款集成Arduino控制的线性传动轴，是面向小型自动化作业场景打造的经济型直线运动执行单元，可广泛适配桌面级实验平台、小型物料分拣工位、教学演示实训台、轻型检测设备的进给机构，也可作为DIY数控装置、小型绘图设备、定点喷涂机构的直线运动载体，满足小负载、短行程、高精度点位控制的运动需求。整套线性轴采用同步带传动结构，搭配双列导向光轴作为运动支撑，滑动座上集成的多组导向轮与光轴紧密配合，既保证了运动过程的顺滑无卡滞，也能承受一定的侧向负载，避免运动过程中出现偏摆、窜动的问题。传动端采用步进电机作为动力源，电机输出轴直接连接同步带主动轮，省去了额外的减速转接结构，既压缩了整体安装空间，也能保证动力传递的直接性，配合Arduino控制板可轻松实现速度调节、定点停靠、往复运动等多种运动逻辑，用户可根据实际作业需求编写对应的控制程序，适配不同的作业节拍要求。在设计思路上，整套结构优先考虑了安装便捷性与改装拓展性，背部的立式安装板预留了多组规则排布的安装孔位，既可以通过立式安装固定在设备机架上，也可以水平布置作为水平进给轴使用，两端的同步带张紧结构采用可调式设计，用户在长期使用出现同步带松弛的情况时，无需拆解整体结构即可快速调整张紧度，降低后期维护的难度。滑动座的顶面预留了标准化的安装螺孔阵列，可直接搭载小型气动吸盘、微型夹具、检测探头、喷笔等末端执行元件，无需额外加工转接板即可快速完成功能搭建。从安装边界来看，整套线性轴的整体结构紧凑，横向长度适配桌面级设备的安装空间，纵向厚度控制在较小范围内，不会占用过多的设备内部安装空间，导向光轴的间距经过精准计算，在保证支撑稳定性的同时尽可能缩小了整体宽度，适配狭小空间内的直线运动布置需求。整套结构的零部件均采用常见的标准五金件与3D打印支撑件组合，加工与装配难度低，既适合工程人员快速搭建原型验证运动逻辑，也适合教学场景下作为机械传动与电控结合的实训案例，帮助学习者理解直线传动结构的设计逻辑与开源电控平台的运动控制方法。
