12V高扭矩RS555DIY齿轮减速传动装置

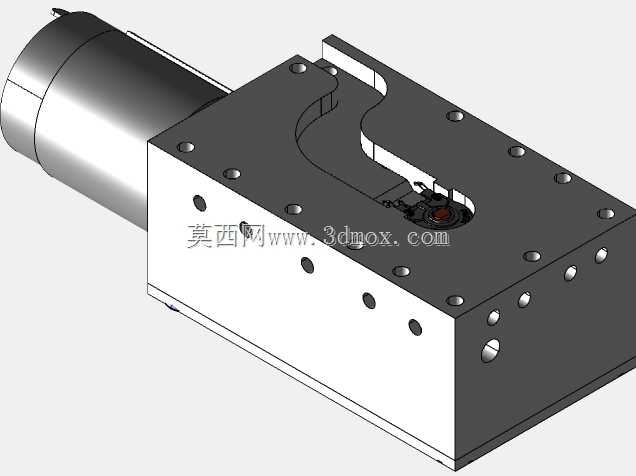

　　这套齿轮减速传动结构，核心适配常规RS555规格直流动力单元，输出端可实现20Nm级的大扭矩传递，整体采用直齿圆柱齿轮多级啮合的传动方案，外壳适配3D打印加工工艺，非常适合个人自制小型传动设备、桌面级电动工装、低成本自动化执行端的动力输出需求。从实际应用场景来看，这类减速结构常被用在小型电动推杆、桌面传送带驱动、DIY电动云台、小型履带行走机构、家用小型电动工具的动力改造场景中，相比直接使用电机直驱输出，多级齿轮减速的结构可以在不提升电机功率的前提下，把电机端的高转速低扭矩特性，转化为输出端的低转速高扭矩特性，匹配需要大推力、低转速的负载工况。从设计思路上看，这套传动结构采用平行轴直齿布局，

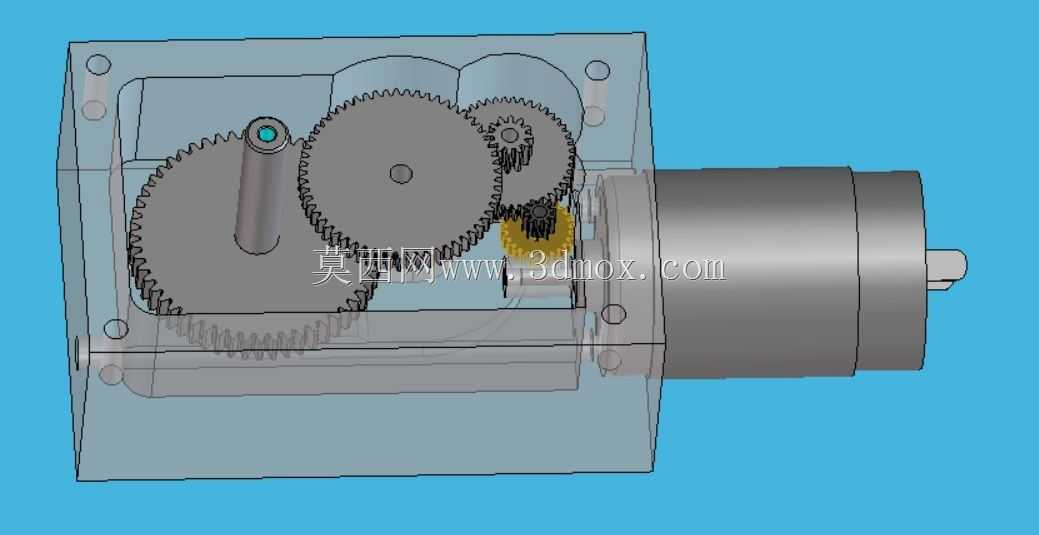

　　所有齿轮的中心距都做了适配常规3D打印加工公差的预留，齿轮啮合侧隙控制在0.1-0.2mm区间，既可以避免3D打印件的尺寸误差导致的卡滞，也能保证传动过程中不会因为侧隙过大出现回程误差超标的问题。输入端直接匹配RS555电机的输出轴径，电机安装位做了止口定位，不需要额外做同轴度调整就可以直接装配，降低了个人DIY过程中的装配难度。传动路径上，动力从电机轴的小齿轮输入，经过四级平行轴齿轮逐级减速，每一级的传动比分配都做了均衡设计，避免单级传动比过大导致的齿轮受力过载，同时各级齿轮的齿宽都根据对应轴的扭矩大小做了匹配，靠近输出端的齿轮齿宽更大，能承受更大的啮合作用力，靠近输入端的高速级齿轮齿宽稍小，减少高速转动过程中的转动惯量，

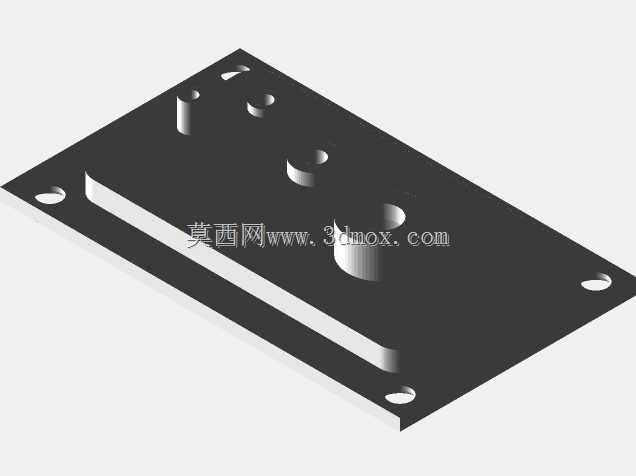

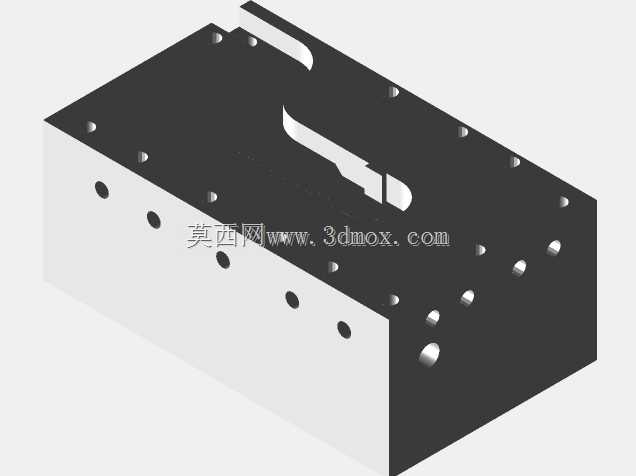

　　提升传动响应速度。从安装边界来看，整个减速箱的外壳为方形结构，四个角预留了安装固定孔位，可以直接通过螺栓固定在设备机架上，输出轴为单出轴结构，轴端做了D型切边，可以直接配套联轴器、同步轮、齿轮等传动连接件，不需要额外做轴端加工。外壳的箱体和箱盖采用定位柱配合的装配方式，装配时不需要额外做对位调整，直接扣合后通过螺栓锁紧即可，箱体内部预留了润滑脂填充空间，装配时可以填充适量润滑脂降低齿轮磨损，提升整体使用寿命。考虑到个人DIY的加工条件，所有结构件的壁厚都设置在2mm以上，3D打印时采用常规PLA、PETG材料就可以满足强度需求，不需要使用高强度工程塑料，大幅降低自制成本。在实际选型使用时，需要注意输出端的负载不要超过额定扭矩上限，

　　避免齿轮齿部受力过大出现断齿问题，同时电机的供电电压要匹配12V直流输入，避免过压导致电机过热烧毁。这套结构的设计没有采用复杂的行星齿轮结构，全部采用直齿圆柱齿轮，加工和装配难度都更低，对于个人爱好者或者小批量制作的场景来说，不需要高精度的加工设备就可以完成整套结构的制作，传动效率可以达到90%以上，完全能满足小型设备的动力传输需求。另外，箱体上的电机安装位做了防呆设计，电机装入后不会出现转动移位的问题，齿轮轴都采用光轴配合箱体孔位的安装方式，不需要额外做轴的固定结构，轴端通过箱体上的限位槽实现轴向定位，简化了整体的零件数量，整套结构的零件总数控制在20个以内，装配过程不需要特殊工具，普通的内六角扳手、尖嘴钳就可以完成全部装配工作。在实际测试场景中，这套减速结构可以驱动10kg以内的负载做直线往复运动，或者驱动直径100mm的行走轮在平面上移动，完全覆盖日常DIY小型电动设备的动力需求，相比市面上同参数的成品减速电机，自制这套结构的成本可以降低60%以上，同时可以根据实际使用需求灵活调整安装位置和输出轴方向，适配更多非标的安装场景。
