百叶窗铰接式连接固定五金构件

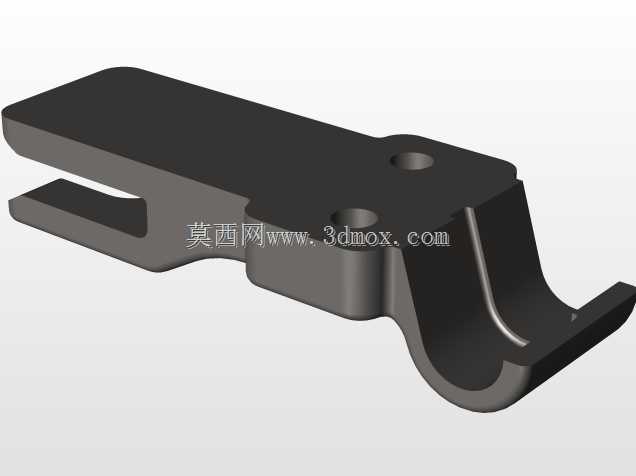

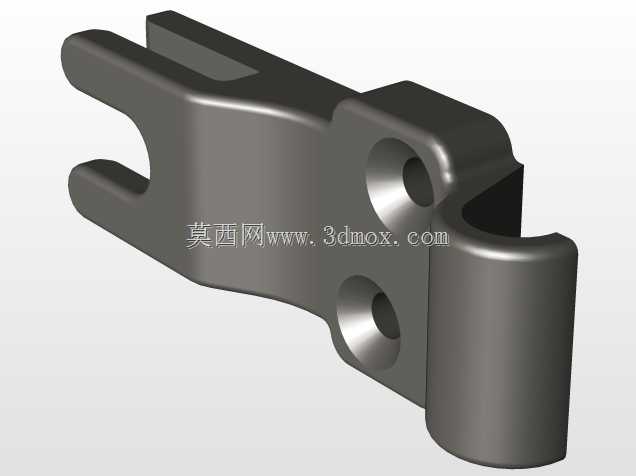

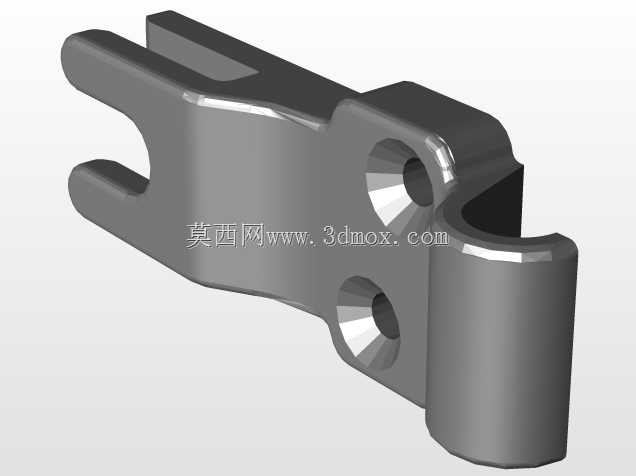

　　在民用建筑外遮阳系统、工业厂房通风百叶、设备舱通风防护结构的实际装配场景里，这类铰接连接构件是实现百叶扇片角度调节、扇片与窗框侧梁可靠固定的核心受力零件，日常工况下需要长期承受扇片自重、户外风压带来的交变载荷，同时要配合调节机构完成扇片0到90度范围内的顺畅转动，不存在卡滞、旷量过大的问题。从结构设计逻辑来看，零件整体采用一体化压铸或机加工成型思路，左侧的叉形开口结构是直接卡接百叶扇片侧边的连接端，开口的槽宽尺寸匹配常规百叶扇片的侧边壁厚，装配时不需要额外做焊接或者粘接，直接卡入后通过侧边的紧固件就能完成和扇片的刚性连接，能避免长期使用后连接位置出现松脱移位。右侧的筒状铰接孔是和窗框侧梁上的固定转轴配合的部位，

　　孔的内壁做了适配的光洁度处理，既保证转动时的摩擦阻力足够小，又能控制转轴和孔壁的配合间隙在合理范围，不会因为间隙过大导致扇片转动时出现晃动，也不会因为间隙过小出现卡涩，哪怕是在积灰、轻微锈蚀的户外工况下，也能保持调节动作的顺畅。零件本体上分布的两个沉头安装孔，是用来穿装固定螺钉的，沉头结构可以保证螺钉安装完成后钉头完全没入零件表面，不会突出表面干涉扇片的转动轨迹，也不会在后续装配、维护过程中刮蹭操作人员或者相邻构件。在安装边界的尺寸控制上，这类零件的整体厚度要匹配百叶窗框的侧边安装槽宽度，安装后零件不会突出窗框侧梁的外表面，保证百叶整体装配完成后外观平整，没有突出的结构件影响美观或者造成安全隐患；

　　叉形开口的深度要满足扇片卡入后的搭接长度要求，保证连接位置的抗剪切强度足够，哪怕遭遇强对流天气的强风压，也不会出现扇片从连接位置脱落的情况。从受力设计的角度，零件在叉形结构和筒状铰接结构的衔接位置做了圆弧过渡的加强处理，没有出现直角应力集中的结构，因为这个位置是整个零件受力最大的部位，扇片承受的风压载荷会通过叉形端传递到这个衔接位置，再通过铰接筒传递到窗框的固定转轴上，圆弧过渡的结构可以有效分散应力，避免长期交变载荷下这个位置出现疲劳断裂。实际选型适配的时候，需要注意铰接筒的内径尺寸要和窗框上配套的转轴直径保持公差配合，一般采用间隙配合的公差带，既保证转动灵活，又控制径向窜动量在允许范围内；叉形开口的内侧面可以做细微的防滑纹路处理，

　　当扇片卡入后拧紧紧固件时，防滑纹路可以增大和扇片侧边的摩擦力，避免长期转动调节过程中扇片和连接件之间出现相对滑移，导致百叶的闭合密封性能下降。这类零件的材质一般选用锌合金或者硬质工程塑料，户外使用的版本会做表面抗氧化处理，应对雨水、紫外线带来的老化腐蚀问题，保证长期使用的结构强度；室内使用的版本可以适当降低表面处理要求，控制生产成本。在整套百叶的装配流程里，这类连接件是在扇片和窗框预装阶段就完成安装的，先把连接件的叉形端固定在每一片百叶扇片的两端，再把所有扇片两端的铰接筒对齐穿入窗框侧梁的固定转轴，最后连接角度调节连杆，就能完成整套百叶的主体装配，零件的尺寸一致性直接影响整套百叶的装配效率和调节手感，如果零件的铰接孔同轴度偏差过大，会导致穿装转轴时出现卡滞，甚至整套百叶装配完成后转动阻力过大，无法正常调节开合角度。
