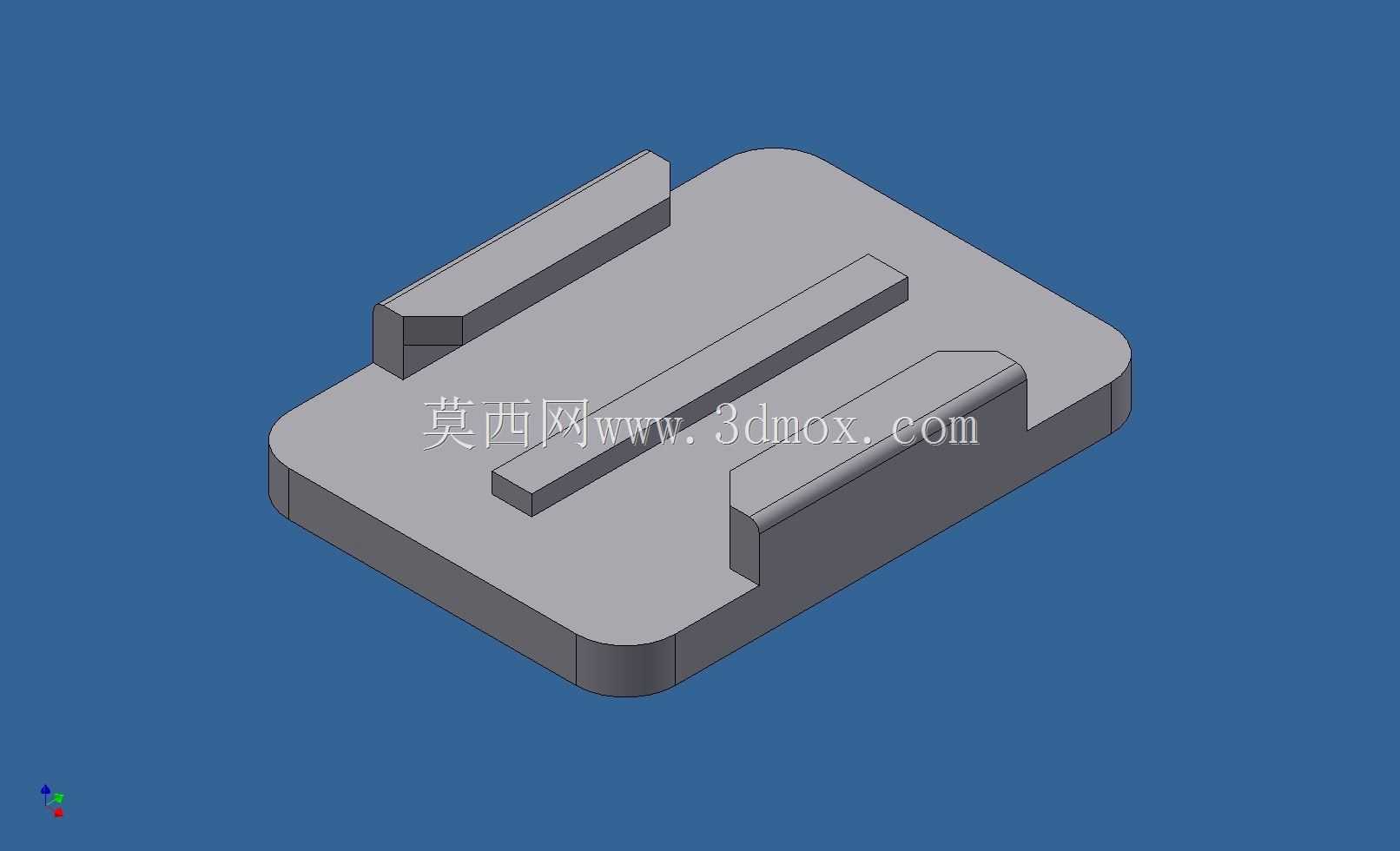

卡蒙无限限位安装固定基座结构

这类限位固定基座多应用在小型自动化装配工位、桌面型工装夹具组、电子元件接驳载具的配套安装场景中，核心作用是为滑移类组件提供稳定的行程限位与承载支撑，避免滑动部件在往复动作过程中出现偏移、脱轨的问题。从结构设计来看，基座主体采用圆角矩形的承载面板，边缘做R角过渡处理，既能够消除安装过程中的锐边磕碰风险，也能减少应力集中带来的结构形变，适配多数紧凑安装空间的布局要求。面板上设置的三道凸起导向限位筋，采用不等高的错位布局，两侧的限位筋高度略高于中间筋条，能够同时实现横向滑移自由度的约束与纵向行程的端点限位，不需要额外加装独立的限位挡块，减少装配环节的零件数量。设计过程中优先考虑了安装兼容性，基座底部为平整安装面，可直接通过螺栓锁紧在铝型材工作台面、工装基板上，不需要额外加工适配沉台，安装边界预留足够的扳手操作空间，锁紧作业时不会与周边筋条产生干涉。筋条与基座主体采用一体化成型结构，连接处做了微小的倒角过渡，能够承受滑移部件频繁启停带来的侧向冲击力，长期往复使用不会出现筋条断裂、基座变形的问题。在实际选型适配时，这类基座可搭配不同厚度的滑移载板使用，两侧高筋的间距预留了0.2mm的装配间隙，既保证载板滑动过程顺畅无卡滞，也不会因为间隙过大出现晃动量超标的问题。基座整体的厚度设计兼顾了刚性与轻量化要求，承载面板厚度满足10kg以内静态载荷的使用需求，不会因为承载过重出现中部下凹的情况，同时整体重量较轻，在需要频繁更换工装的工位上，单人即可完成拆装调整作业。导向筋的顶面做了平面度处理，可作为滑移载板的辅助支撑面，当载板滑动到行程端点时，筋条顶面能够与载板底部的对应槽位贴合，分散接触位置的压应力，避免长期碰撞出现局部凹陷磨损。
