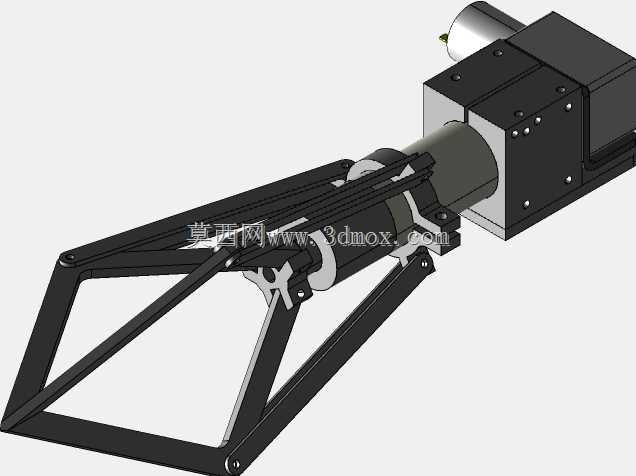

大行程剪式胶棒电动夹持滚筒结构

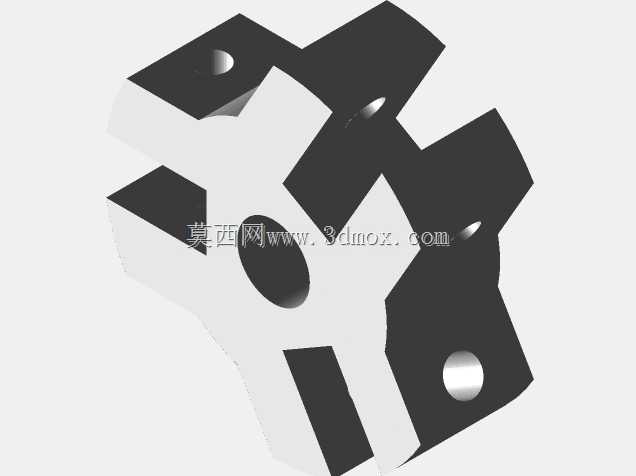

　　这款剪式结构的电动夹持滚筒，最初的设计出发点是解决小型自动化工位上圆柱形胶棒、棒料工件的稳定夹持与旋转输送需求，常见于小型点胶工位、棒料上料单元、DIY小型加工设备的送料环节，相比传统的气动夹爪搭配独立旋转动力的方案，它将夹持动作与旋转驱动整合在同一模组上，能大幅缩减工位的安装空间，减少外围动力元件的布线与配管工作量。从结构设计逻辑来看，驱动端采用集成式的动力箱体，内部整合了旋转驱动与夹持进给的动力输出，伸出的气缸杆有效行程达到60毫米，足够覆盖常规直径范围胶棒的夹持开合量，动力输出扭矩可以根据搭配的电机参数灵活调整，适配不同负载的棒料旋转作业需求。剪式夹持臂的铰接点全部采用销轴连接，开合过程中受力均匀，

　　夹持端的接触面可以根据棒料材质更换防滑衬垫，避免胶棒这类软质棒料被夹伤或者出现旋转打滑的问题。安装边界方面，动力箱体的安装面预留了标准的螺孔阵列，不需要额外制作过渡连接板就可以直接固定在设备的型材机架或者工作台面板上，气缸杆的顶端设计有M6规格的螺纹孔，可以根据使用需求加装顶紧块、检测挡片这类扩展配件，其余铰接位置与结构固定的螺钉统一采用M3、M4的标准规格，后期维护更换配件不需要准备特殊规格的紧固件，能降低现场运维的配件储备成本。在实际工况适配中，这款结构不需要搭配复杂的气动回路，只需要接入对应的电机控制信号就可以完成夹持与旋转的动作，对于没有气源配置的小型DIY设备、桌面级加工装置非常友好，剪式臂的展开角度经过校核，

　　在最大开合位置也不会和周边的送料轨道、加工头产生运动干涉，夹持臂的长度可以根据实际需要夹持的棒料长度做等比例调整，原始模型的参数可以直接作为同类型夹持模组的设计参考，建模过程中所有铰接位置的配合间隙都按照实际加工的公差要求预留，不会出现运动卡滞的问题，动力箱体的内部空间也预留了走线位置，传感器线路、电机动力线都可以从箱体尾部的出线槽规整引出，避免设备运行过程中线缆被运动部件剐蹭磨损。
