八自由度双足行走机器人机械结构设计

这款八自由度双足行走机构，主要面向仿生机器人教学实验、小型足式移动平台开发、步态算法验证场景设计，可作为高校机器人工程专业的实验载体，也可适配小型巡检、科普展示类的移动作业需求，能够在平整硬质地面完成稳定的前后行走、小幅转向动作，相比轮式移动结构，可跨越高度不超过足底厚度的微小地面障碍，适配实验室桌面、展厅地面等常规平整场景的移动需求。

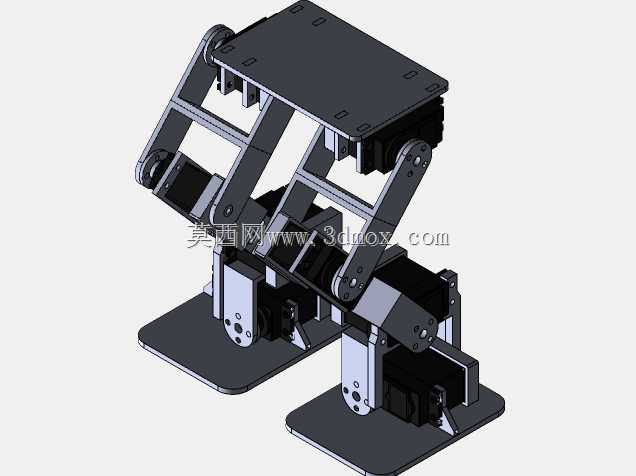

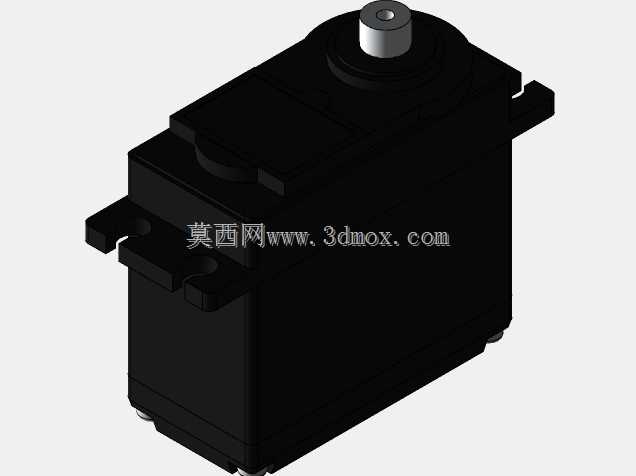

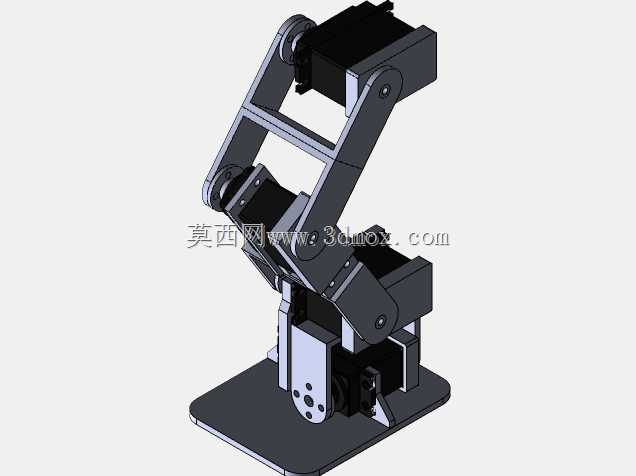

整机采用对称式平行四边形连杆架构设计，左右两条腿的结构完全镜像对称，单腿配置四个转动自由度，分别对应髋部前后摆动、大腿俯仰、小腿俯仰、足部姿态调整四个动作维度，通过各关节的协同转动，可模拟人类行走时的腿部屈伸、重心转移动作，行走过程中重心始终落在支撑足的支撑多边形范围内，保证静态与动态行走过程的稳定性，不会出现侧翻、倾倒问题。结构上所有关节均采用标准舵机作为驱动元件，舵机直接嵌入连杆结构的安装槽内，无需额外设计复杂的传动链路，既减少了传动间隙带来的动作误差，也压缩了整体结构的体积与重量。

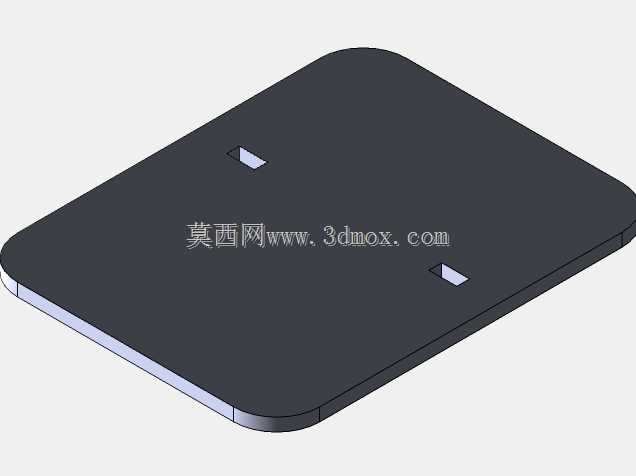

连杆部分采用平板式镂空设计，在保证结构刚性、满足舵机安装定位精度要求的前提下，尽可能去除非受力区域的材料，降低整机自重，减少行走过程中舵机的负载压力，提升续航表现与动作响应速度。足部采用大接触面积的平板式设计，足底为平整平面，增大与地面的接触面积，降低对地压强，同时为重心调整预留足够的支撑余量，即使步态存在小幅偏差，也能通过足部的支撑范围维持机身稳定。顶部预留了标准化的安装平板，可直接搭载控制电路板、电池模块、小型传感器等功能组件，安装孔位采用通用间距设计，无需二次打孔加工即可完成上层功能模块的装配。

设计过程中重点考量了各关节的运动干涉问题，通过对连杆长度、转动角度范围的反复校核，保证腿部在完成完整步态动作时，相邻连杆、舵机部件之间不会发生碰撞摩擦，各关节的转动角度范围完全覆盖行走所需的动作区间，同时预留了小幅的动作余量，可适配后续的步态优化、动作拓展需求。整机的安装边界紧凑，整体占地尺寸仅略大于成年人手掌大小，可放置在常规实验台面上开展调试工作，所有连接部位均采用标准紧固件装配，拆装维护便捷，可快速更换故障舵机或调整连杆间隙，日常调试与维护的门槛较低。
