小型CMT双足行走机器人结构设计

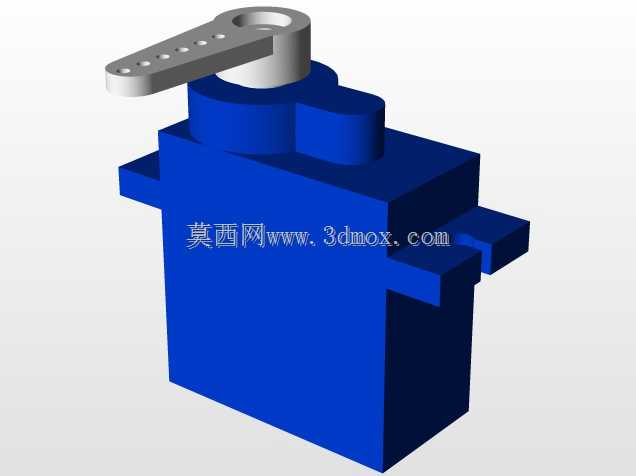

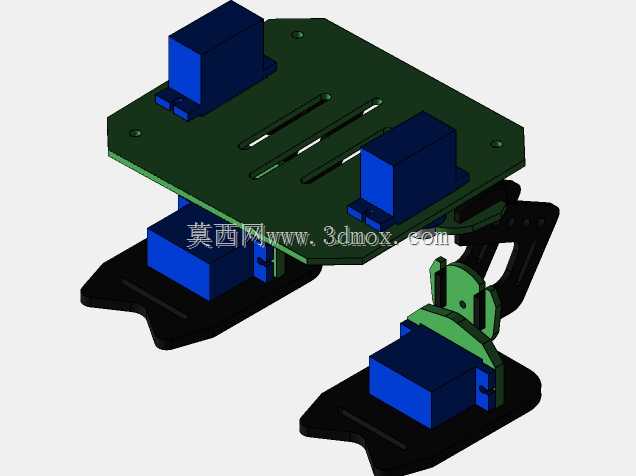

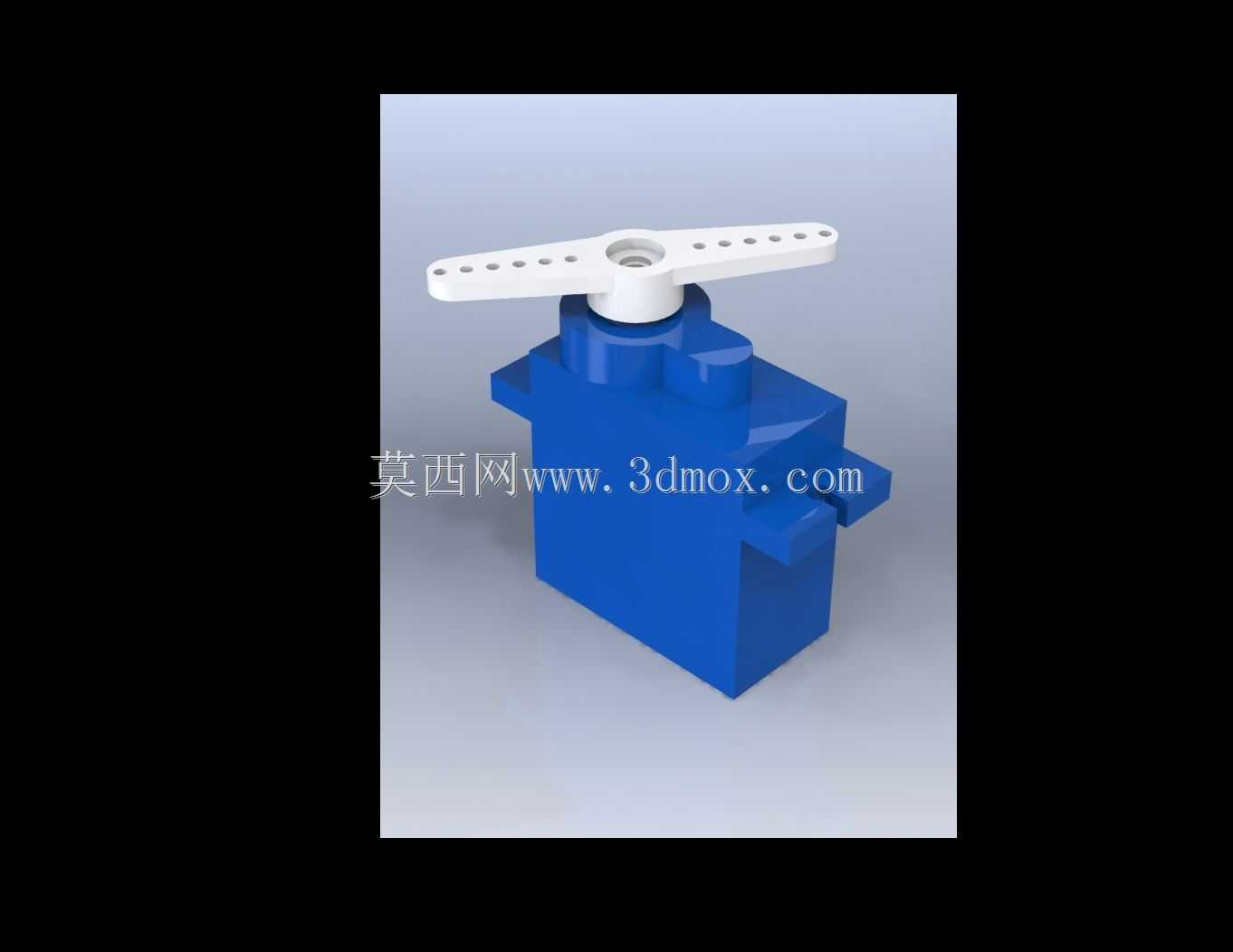

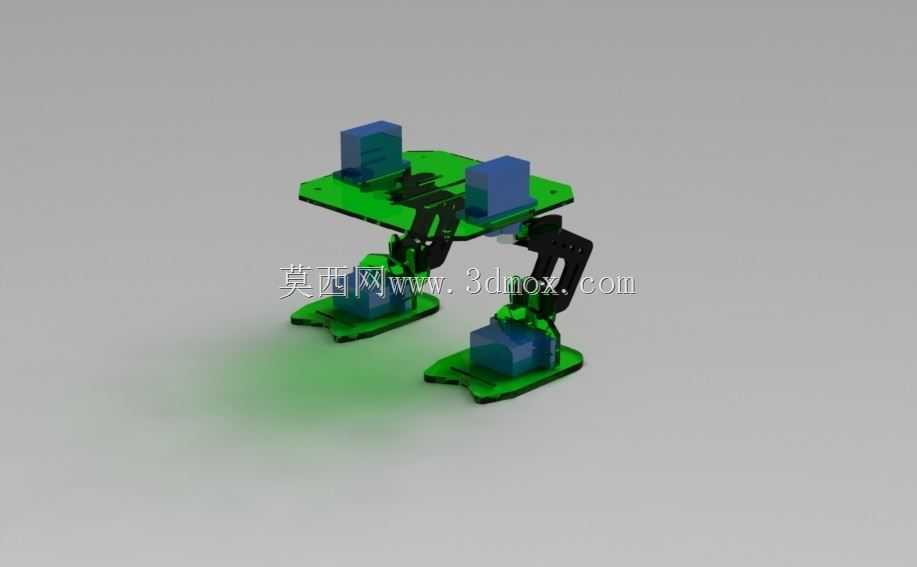

这款小型双足行走机构的设计，最初面向教学演示与小型仿生移动场景的验证需求，区别于轮式、履带式移动机构，双足构型能够适配非结构化的狭窄通行空间，比如实验室管线排布密集的地面、小型教具演示台的台阶类障碍，在科普展项、高校机器人课程实训场景中，能够直观展示足式移动的步态逻辑与关节联动特性。从结构布局来看，整机采用上下分层的承载设计，上层平板作为核心控制元件、供电模块的安装基准，预留了标准的安装孔位，能够兼容常用的小型控制板、舵机驱动模块的安装尺寸，安装边界充分考虑了常规电子元件的排布间距，避免走线干涉与元件堆叠带来的散热问题。下肢部分采用多关节联动的构型，髋部、膝部、踝部的转动副配合设计，能够实现前进、转向、小幅越障的动作需求，足部采用加宽的平板式支撑结构，在静态站立与单脚支撑的步态相位中，能够保证整机重心落在支撑多边形范围内，降低行走过程中的倾覆风险。设计过程中优先考虑了运动干涉问题，在关节摆角的极限位置做了结构限位，避免舵机超程转动带来的结构损坏，同时腿部连杆的尺寸经过反复校核，保证行走过程中抬腿高度足够跨越常见的小型障碍，同时步幅参数适配小型舵机的转动角度范围，不需要额外配置大扭矩的动力元件就能实现稳定行走。整机的结构件多采用平板类拼接设计，既能够降低加工成本，也方便后期的拆装调试，在实训场景中，学员可以快速拆解各关节结构，理解连杆传动的运动逻辑，也可以根据自身需求更换不同长度的腿部连杆，验证不同步幅参数下的行走稳定性。从实际使用的角度出发，该结构的重心布置经过多轮调整，上层承载板的元件安装区域集中在整机中心位置，避免单侧配重过大带来的行走偏斜问题，足部的接触平面做了防滑结构预留，能够在木质、亚克力、金属等常见的演示台表面稳定行走，不会出现打滑侧移的问题。不同于大型工业双足机器人的复杂构型，这款小型结构简化了冗余的自由度配置，在保证基础行走功能的前提下，尽可能降低了结构复杂度与调试难度，既能够作为仿生机器人研发的基础验证平台，也能够作为教学场景中的实操教具，帮助学习者理解足式移动机构的设计逻辑与运动学原理。
