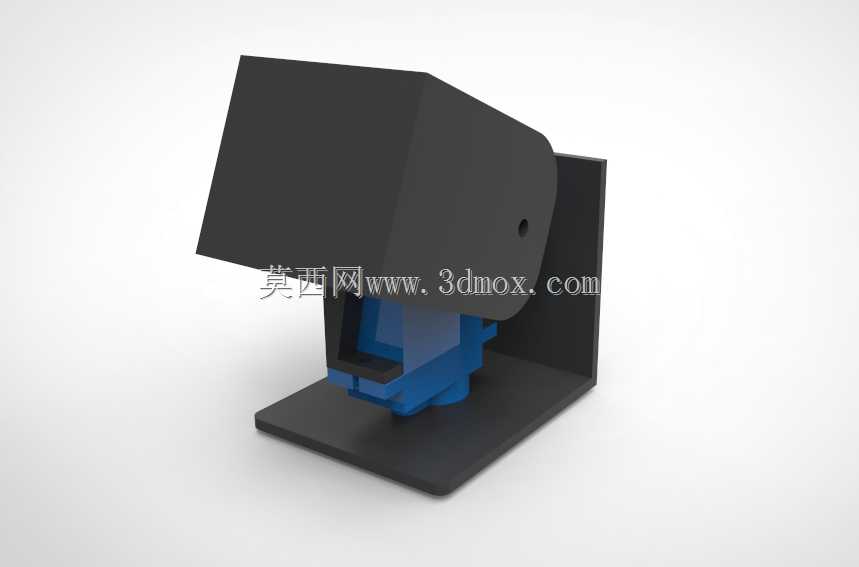

适配SG90舵机的双轴万向云台结构

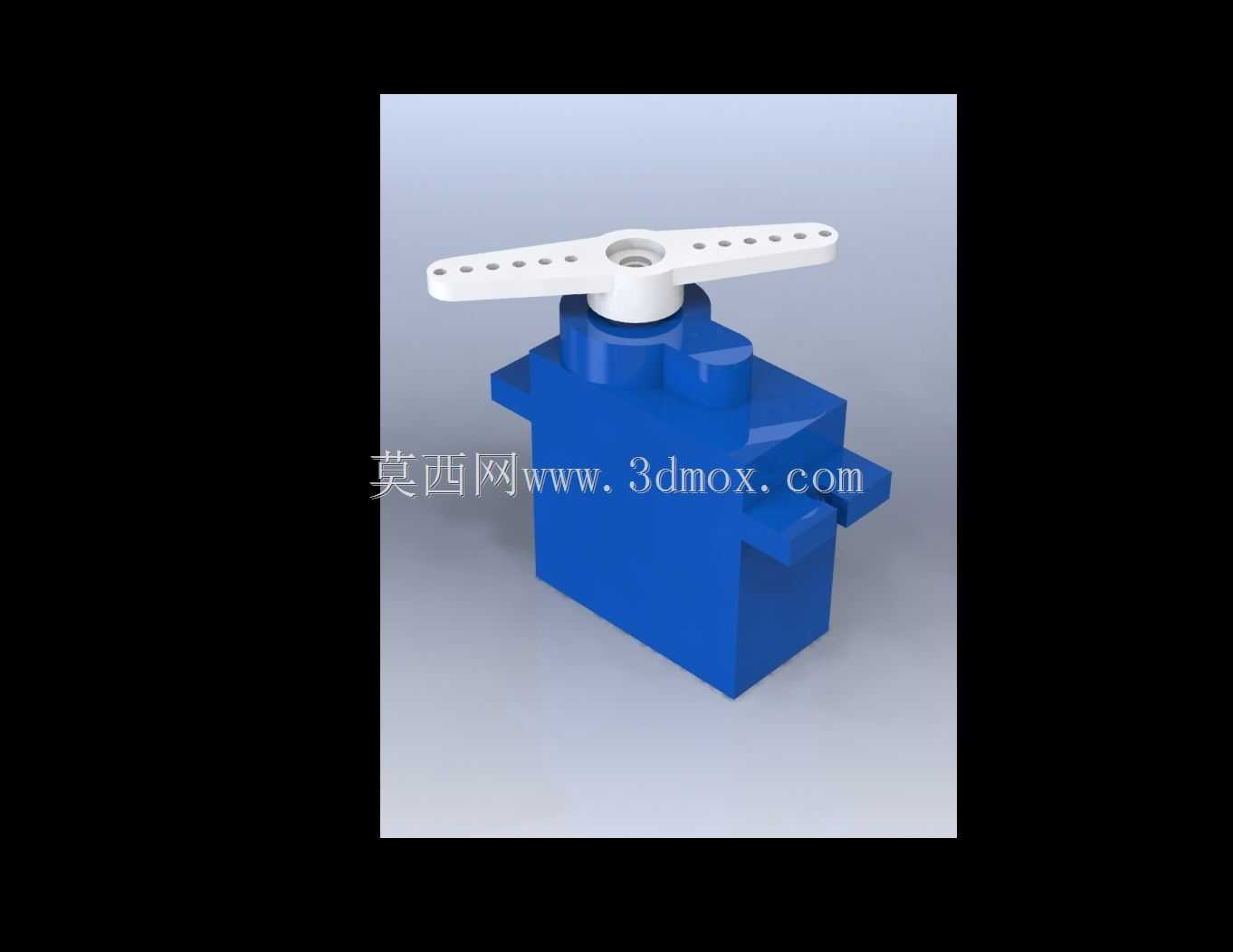

　　日常做小型视觉巡检、桌面级动态监控装置的结构开发时，经常会遇到需要低成本双轴转动调节的场景，这款适配SG90微型伺服的双轴万向节结构，就是针对这类小负载姿态调节需求设计的，完全可以直接搭配普通USB网络摄像头、小型红外探测模块这类轻量化负载使用，不需要额外定制复杂的金属支架，用常规FDM3D打印设备就能制作出全部结构件，非常适合原型验证、个人DIY项目以及小型教学演示装置使用。

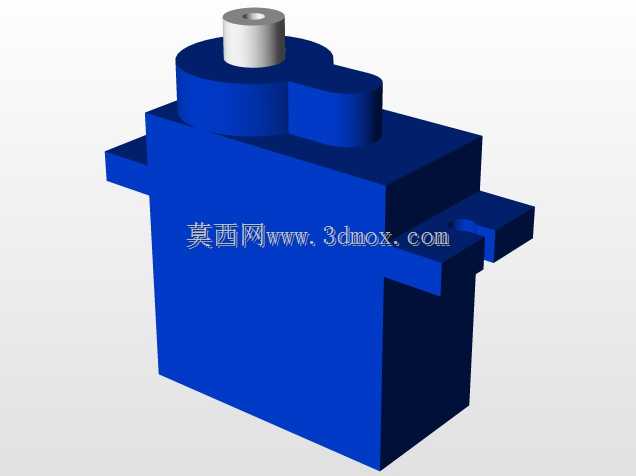

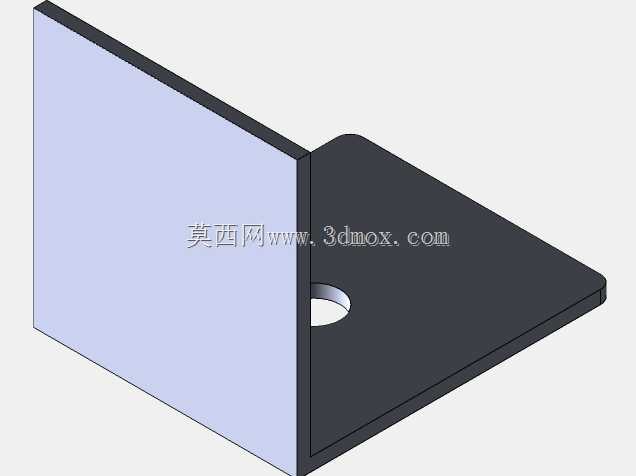

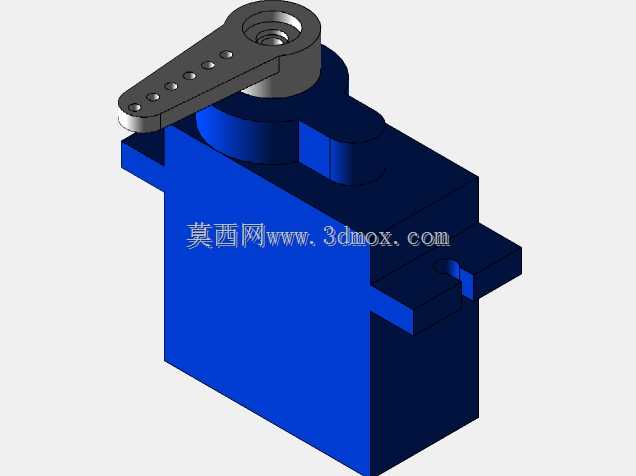

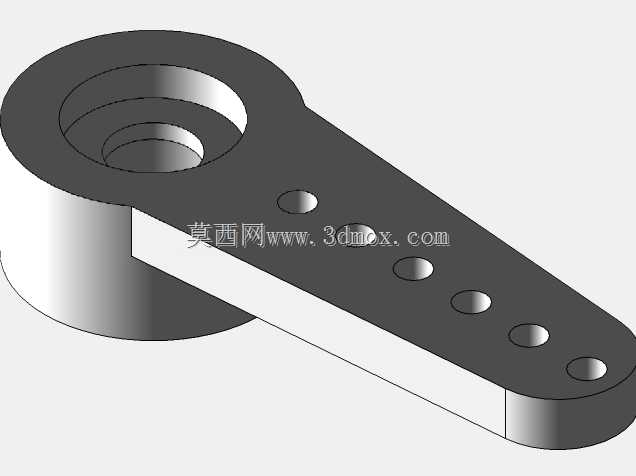

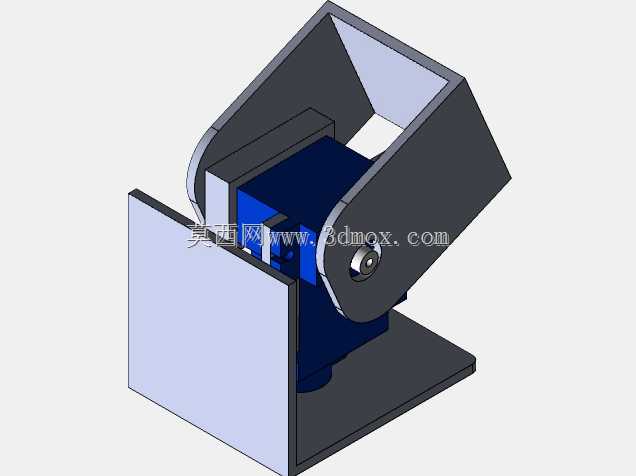

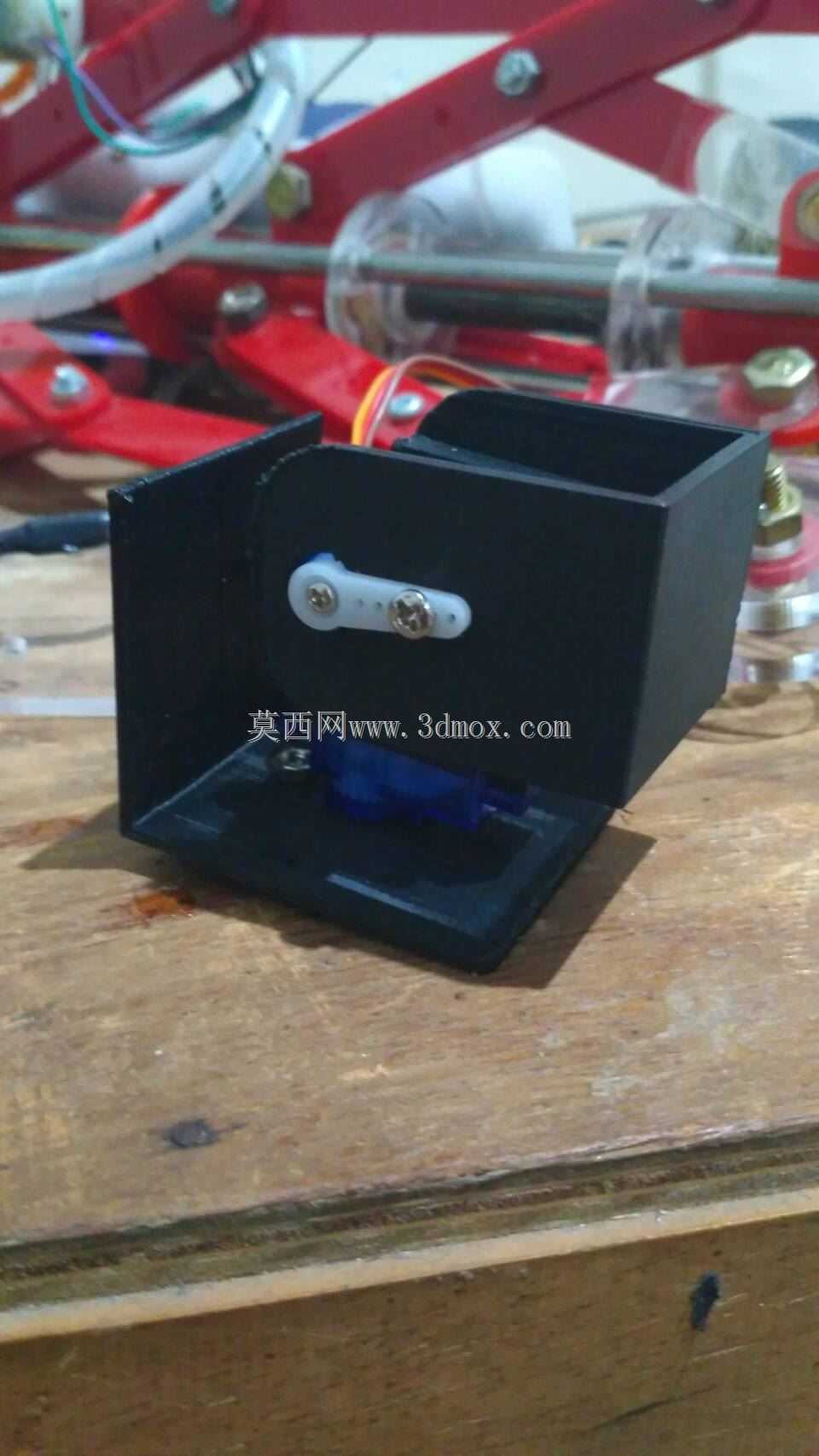

　　从实际安装边界来看，整套结构采用L型底座作为安装基准，底座预留了平整的安装贴合面，不需要额外做复杂的定位结构，直接用M2自攻螺丝或者双面泡棉胶就能固定在桌面、设备外壳或者小型移动平台上，整体占用的安装空间非常紧凑，横向和纵向的投影尺寸都控制在十厘米以内，不会占用过多的设备内部空间，哪怕是放在小型桌面机器人的顶部平台，也不会因为重心过高影响移动稳定性。结构的转动部分做了分层设计，水平方向的转动舵机直接内嵌在底座的立式支撑结构里，舵机的输出轴直接连接俯仰层的转动支架，省去了额外的联轴器结构，既减少了装配环节的零件数量，也能避免传动间隙带来的角度误差，俯仰层的支架同样做了舵机内嵌的槽位，SG90舵机可以直接卡入槽位，不需要额外的压盖或者螺丝固定，装配的时候只需要把舵机顺着导向槽推到位就能完成固定，拆装维护非常方便。

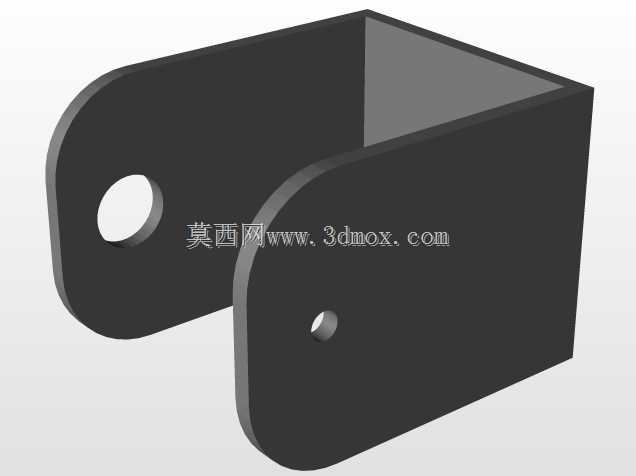

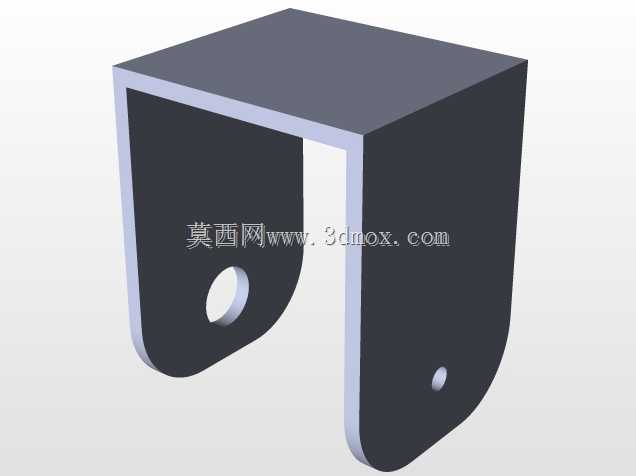

　　设计的时候特意考虑了3D打印的工艺特性，所有结构件都没有做超过45度的悬空结构，打印的时候不需要添加支撑材料，哪怕是入门级的桌面3D打印机，用普通PLA耗材就能打印出合格的零件，不会出现支撑拆除后表面粗糙、装配公差过大的问题。转动副的配合间隙做了0.2毫米的预留，刚好抵消PLA材料打印时的膨胀误差，装配的时候不需要打磨就能顺畅转动，也不会出现松旷晃动的情况。俯仰层的负载安装面做了通用的安装孔位，孔位间距适配市面上绝大多数普通USB摄像头的固定孔距，也可以根据实际需求自行扩孔或者加装转接板，固定小型激光头、温湿度探测模块这类轻量化负载也完全适用。

　　实际使用的时候，水平方向可以实现接近180度的转动范围，俯仰方向的转动角度也能达到120度以上，完全覆盖日常监控、视觉追踪需要的视角调节范围，因为SG90舵机本身的扭矩足够驱动一百克以内的负载，搭配摄像头这类几十克的部件时，转动过程非常平稳，不会出现抖动或者丢步的情况。结构的走线槽也做了隐藏式设计，舵机的连接线可以顺着支架内部的空腔走到底座下方，不会出现线材外露、转动时拉扯线材的问题，整体外观非常整洁，哪怕是作为成品装置的外露结构，也不会显得杂乱。

　　很多人做小型云台的时候容易忽略舵机的受力问题，这款结构在舵机输出轴的对侧做了辅助支撑轴，转动的时候负载的重量不会全部压在舵机的输出轴上，能有效延长舵机的使用寿命，避免长时间使用后舵机齿轮磨损出现间隙。底座的重量也做了合理的配比，当俯仰角度调到最大、负载伸到最远端的时候，整个结构也不会出现倾翻的情况，不需要额外给底座加装配重块，进一步减轻了整体的重量。如果是用在移动机器人这类有振动的场景下，还可以在舵机和安装槽的接触面上贴一层薄的EVA泡棉胶，既能吸收振动，也能让舵机固定得更牢靠，不会因为长时间振动出现松动移位的问题。

　　从结构设计的思路上来说，这款万向节没有追求复杂的多自由度或者高精度传动，而是完全围绕小型轻量化负载的姿态调节需求，在满足功能的前提下尽可能简化零件数量、降低装配难度，所有零件都可以通过3D打印制作，不需要额外采购金属支架、联轴器这类标准件，整体的制作成本非常低，非常适合个人开发者、学生做项目原型的时候使用，也可以作为小型智能装置的标准转动模块，直接集成到各类需要视角调节的产品里。
