差速驱动小型轮式运输移动底盘结构

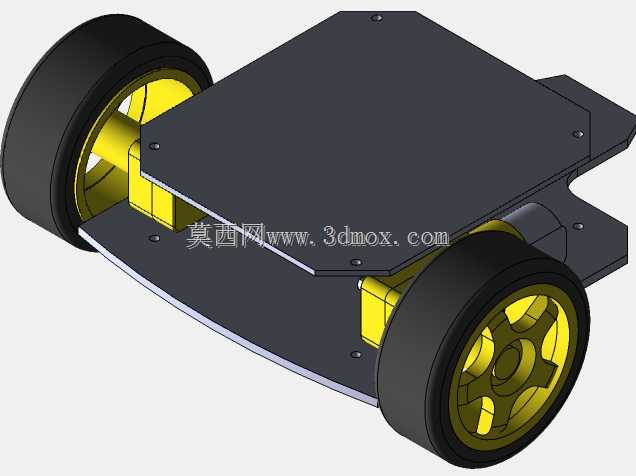

　　这款差速轮式移动底盘，核心定位是小载荷场景下的短距离物料转运载体，在电子制造车间的工位间物料接驳、教学实训场景的机器人二次开发验证、小型仓储场景的轻量货件转运中都能适配。整体采用双层板式承载结构，上下两层安装板通过带轮侧的支撑块完成刚性连接，上层板为平整大平面，预留的安装孔位可直接搭载小型料盒、传感器支架、控制模块等拓展负载，下层板则用于固定驱动轮组、电池仓与控制电路，分层布局既避免了走线与机械结构的干涉，也能让整体重心落在两轮轴线的中心区域，提升行驶过程中的稳定性。

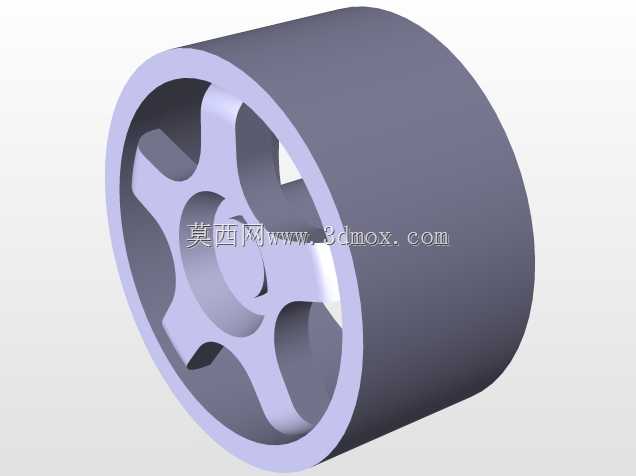

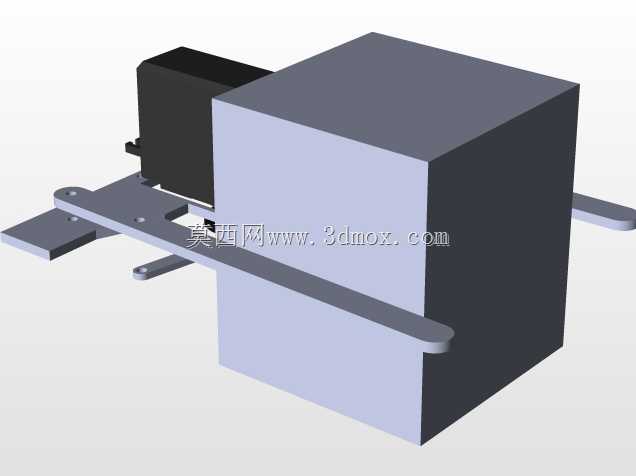

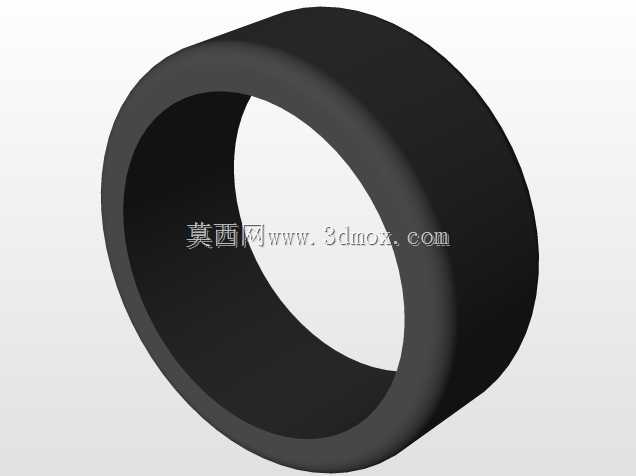

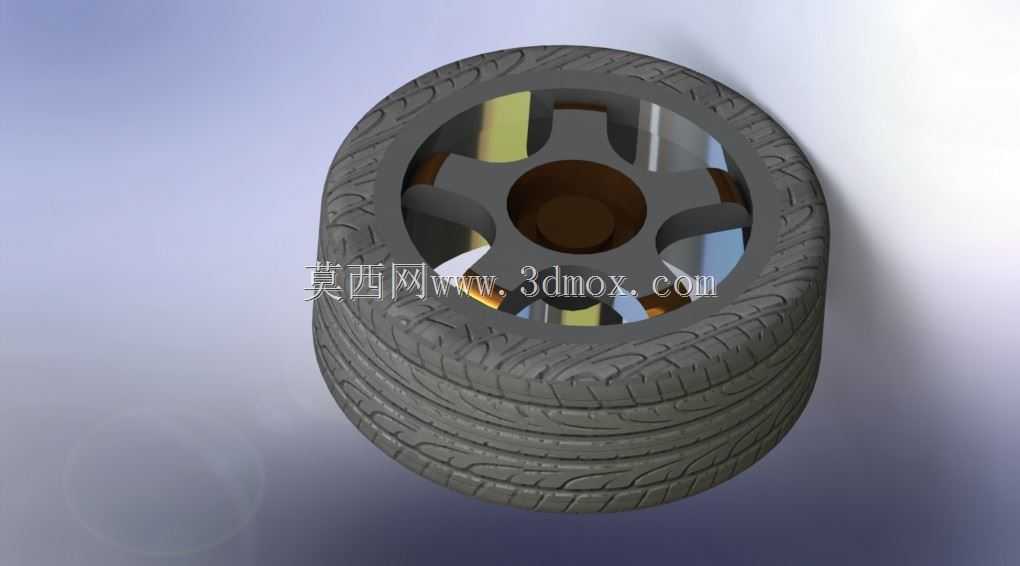

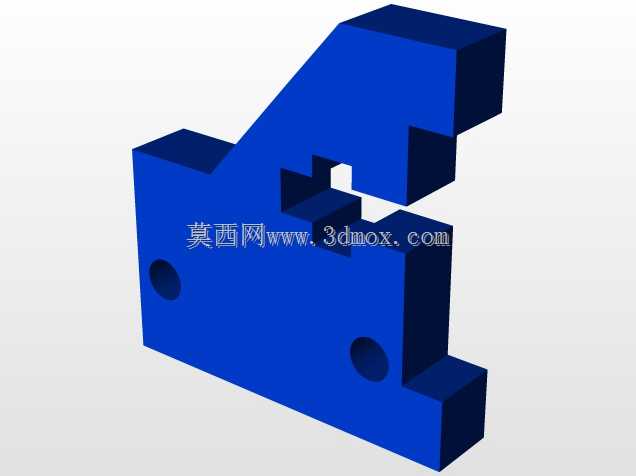

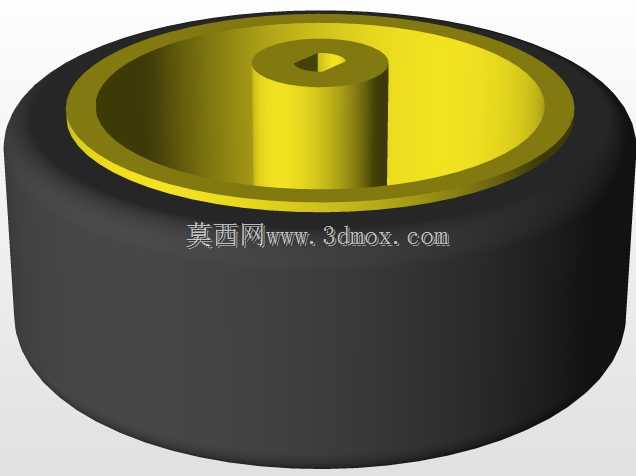

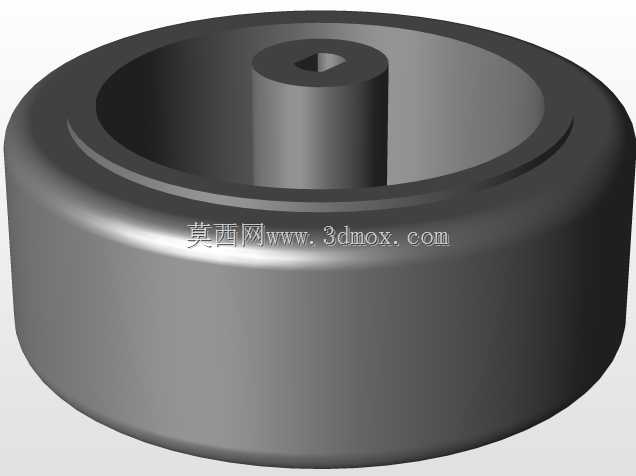

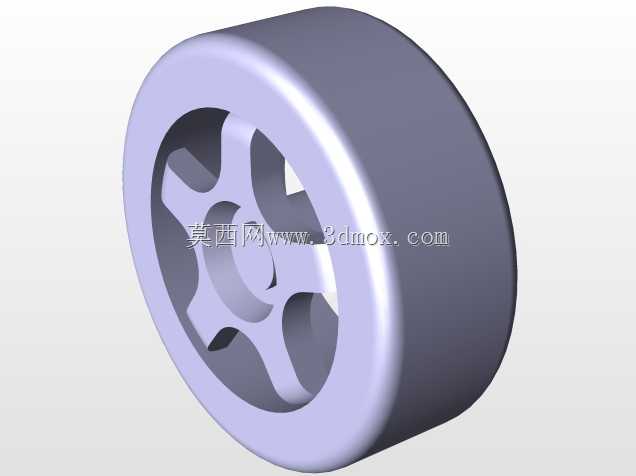

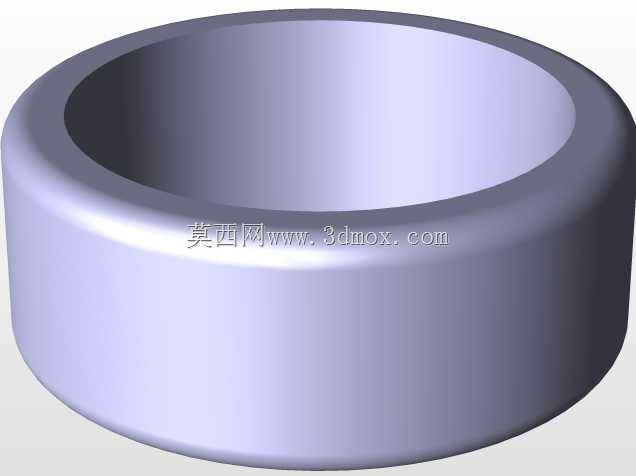

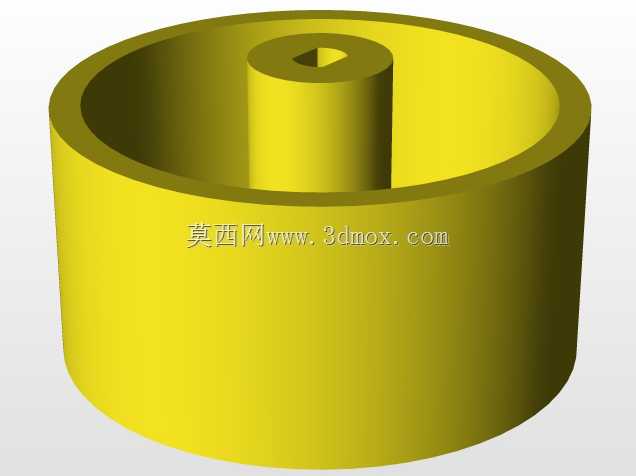

　　驱动形式采用双轮差速布局，左右两个驱动轮对称布置在底盘中部两侧，每个驱动轮独立匹配减速驱动单元，通过两侧轮的转速差实现直行、转弯、原地自旋等动作，相比舵机转向的结构，差速驱动的转弯半径更小，在狭窄通道内的通行灵活性更强，适配空间局促的作业场景。驱动轮选用橡胶材质胎面，轮芯为硬质支撑结构，胎面的摩擦系数适配环氧地坪、瓷砖、平整水泥地面等常见室内作业地面，不会出现打滑丢步的问题；轮组的安装位通过支撑块与上下层板锁固，支撑块的定位凸台与安装板的孔位采用间隙配合，装配时无需额外调整轮系平行度，降低装配调试的难度。

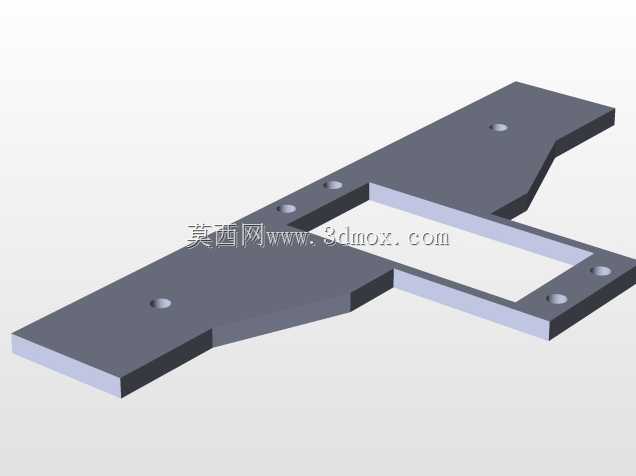

　　底盘前后端做了切角收窄处理，一方面是缩减整体外形尺寸，让底盘在过弯时不会因为边角剐蹭周边障碍物，另一方面切角位置可预留安装随动轮、防撞触边或者红外避障传感器的位置，方便后续功能拓展。从安装边界来看，上层安装板的有效承载区域覆盖两轮轴线前后各三分之一的底盘长度范围，负载安装时需将重心控制在该区域内，避免出现抬头、翘尾的倾翻问题；下层安装板的轮组安装位下沉设计，让驱动轮的安装高度更低，进一步压低整体重心，同时给电池、驱动板等部件留出足够的安装空间，不会出现部件与地面剐蹭的问题。

　　设计过程中优先考虑了结构的易加工与易装配性，所有板件均采用平板裁切工艺成型，无需复杂的折弯或者曲面加工，普通钣金或者亚克力、铝板裁切即可完成制作，支撑块为标准机加工件，没有复杂的曲面特征，加工成本低；所有连接位置均采用标准紧固件锁固，没有焊接或者粘接结构，后期维护拆解时可快速更换损坏的轮组或者板件。走线空间预留方面，上下层板之间的间隙可容纳所有动力线与信号线，线缆可通过板件上预留的穿线孔走到上层的拓展模块位置，不会出现线缆外露被轮组卷入或者被障碍物剐蹭的问题。

　　在实际使用场景中，该底盘可根据需求搭载不同的功能模块，比如搭载机械臂即可完成工位间的物料取放转运，搭载巡线传感器即可完成固定路径的物料配送，搭载摄像头与主控模块即可作为巡检机器人的移动基础平台。轮组的减速单元输出扭矩经过匹配，可承载数倍于自身重量的负载，满足小批量轻载物料的转运需求；底盘的离地间隙经过合理设定，可顺利通过地面的小型接缝、坡度不超过5度的缓坡，不会出现卡底的问题。整体结构没有冗余的装饰性设计，所有结构特征都服务于承载、移动、拓展的核心功能，结构件的受力路径清晰，上层板的负载通过支撑块直接传递到驱动轮的安装轴位置，不会出现板件受力变形的问题，长期使用也能保持结构精度。
