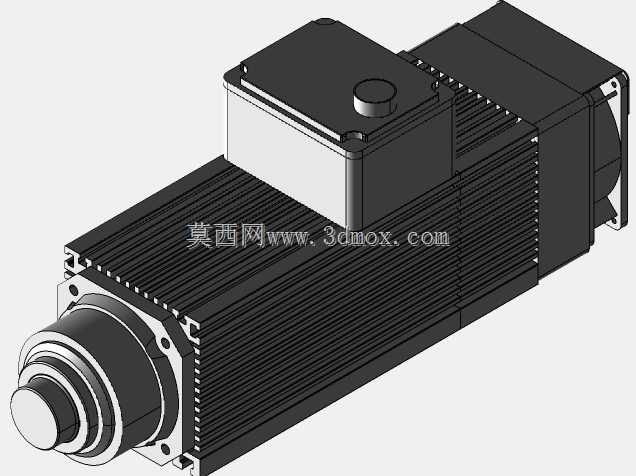

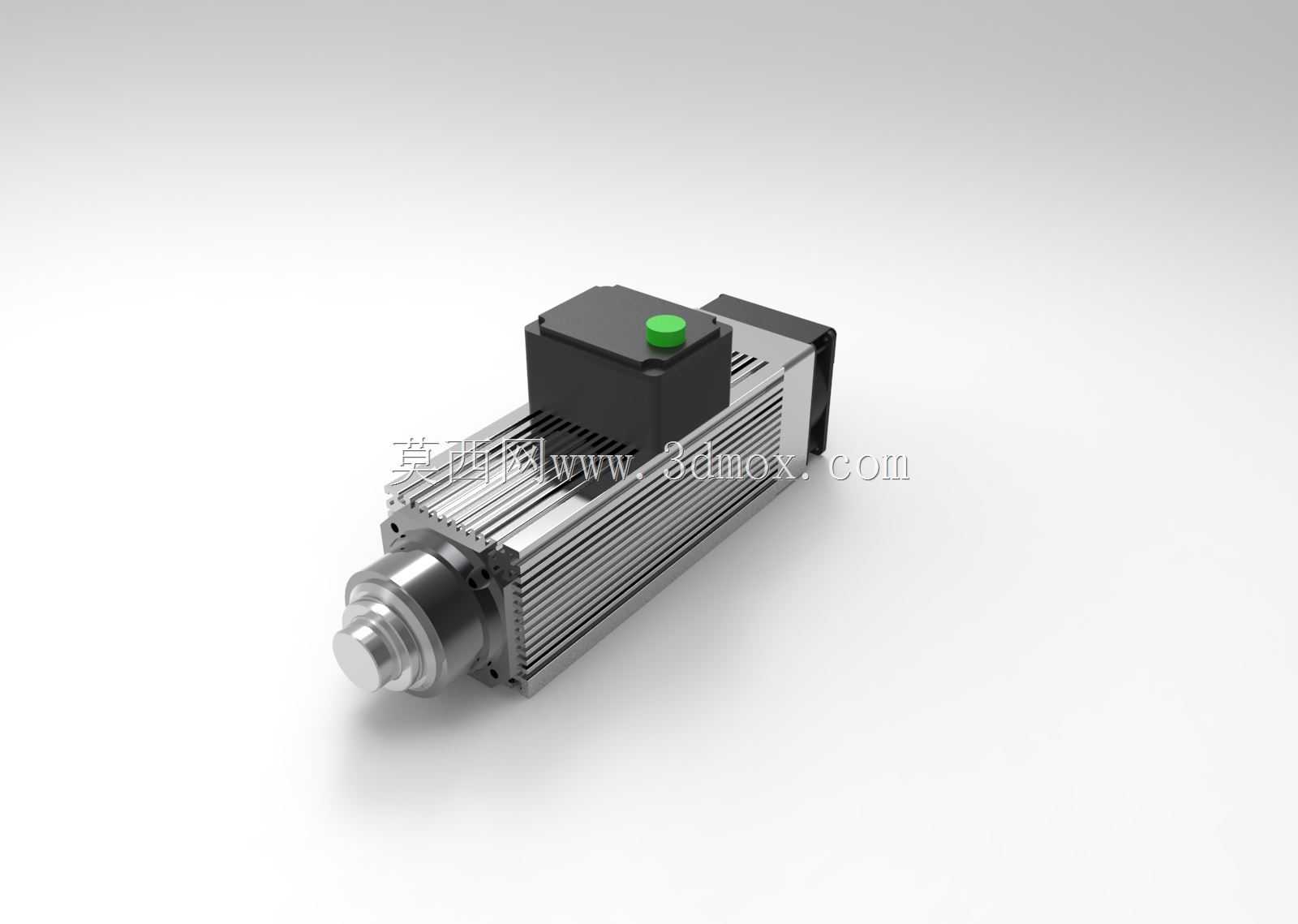

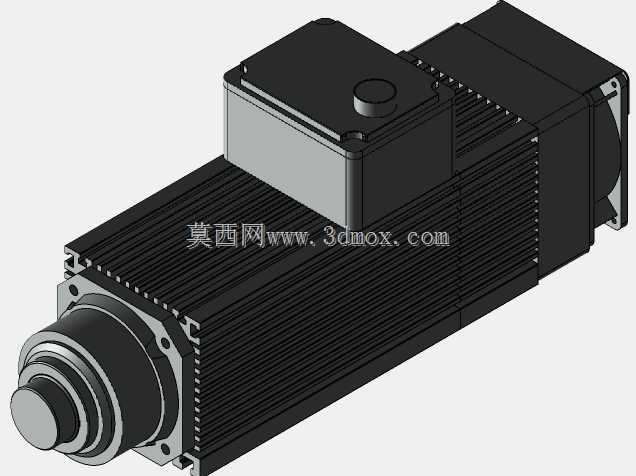

ARFM.4T-M BT30高速精密电主轴结构设计

这款高速电主轴主要面向数控刨床、精密铣削加工场景设计，可直接集成至各类中小型数控加工设备的主轴安装位，替代传统皮带传动、齿轮传动的主轴结构，省去复杂的中间传动链路，大幅降低设备运行过程中的传动损耗与振动传递，能够满足有色金属、非金属板材的高速精密切削、刨削加工需求，在家具制造、五金零件加工、模具精修等生产场景中都能适配。从实际使用功能来看，该主轴额定输出功率可达5.5KW，最高运行转速可达18000RPM，高转速区间运行稳定性强，主轴输出端采用BT30标准刀柄接口，可快速适配同规格的各类铣刀、刨刀、雕刻刀具，换刀操作便捷，刀具装夹同轴度控制精度高，能够有效减少加工过程中的刀具跳动问题，提升工件加工表面的光洁度与尺寸精度。在产品设计思路上，整体采用一体化集成式结构，将驱动电机与主轴本体做同轴整合设计，电机转子直接与主轴芯轴过盈配合连接，完全取消了传统主轴结构中的联轴器、传动带轮等易损部件，从结构根源上减少了故障发生点；外壳采用多道平行散热筋的肋条式结构设计，大幅提升壳体与空气的接触散热面积，可配合风冷系统快速带走主轴高速运行产生的热量，避免长时间高负载运行出现热变形影响加工精度；主轴顶部设置独立的接线控制盒，搭配醒目的操作按钮，方便现场操作人员快速完成主轴启停控制与线路接驳，接线盒与主轴本体做密封衔接处理，可阻挡加工过程中产生的切削碎屑、切削液渗入内部电路，提升设备在复杂加工车间环境下的运行可靠性。从安装边界与外形尺寸来看，整体主体段为规整的方形截面结构，壳体两侧预留标准安装固定平面，可直接通过压块锁紧固定在设备的主轴滑座上，安装适配性强，不需要额外制作复杂的转接安装板；主轴轴向长度与径向尺寸经过紧凑化优化，在保证内部轴承、电机绕组足够安装空间的前提下尽可能压缩整体体积，能够适配中小型数控设备的滑座行程空间，不会因为主轴尺寸过大导致设备加工行程被过多占用；输出端轴伸长度经过精准计算，既保证刀具装夹后有足够的刚性支撑，也避免轴伸过长导致高速运行时出现振颤问题，后端接线位置预留足够的线缆弯折空间，方便设备布线时整理线缆，避免线缆过度弯折出现破损。
