拱形桁架式光伏遮阳停车棚结构设计

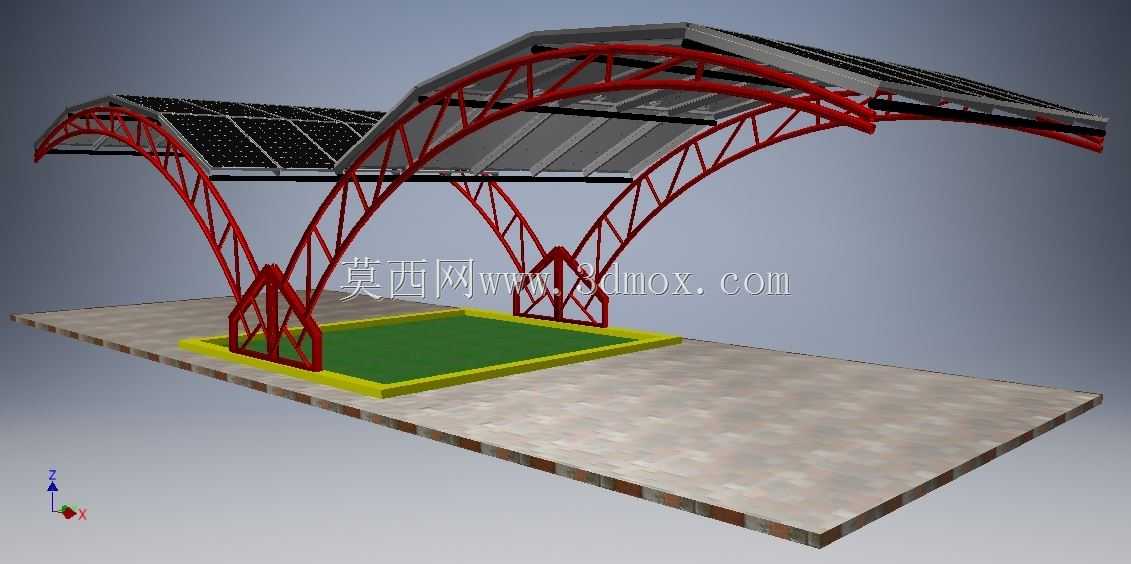

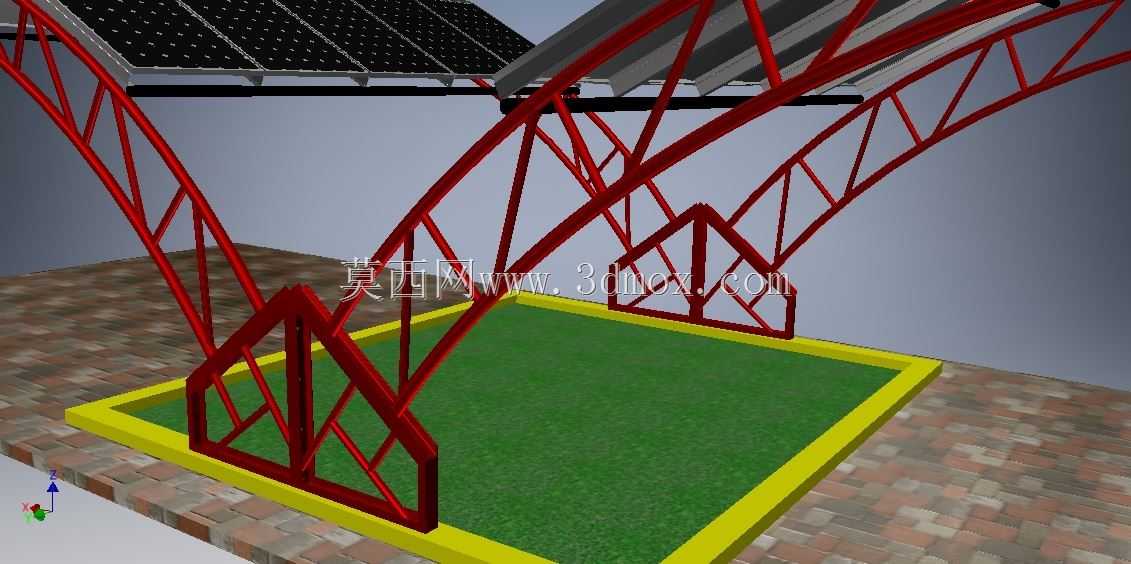

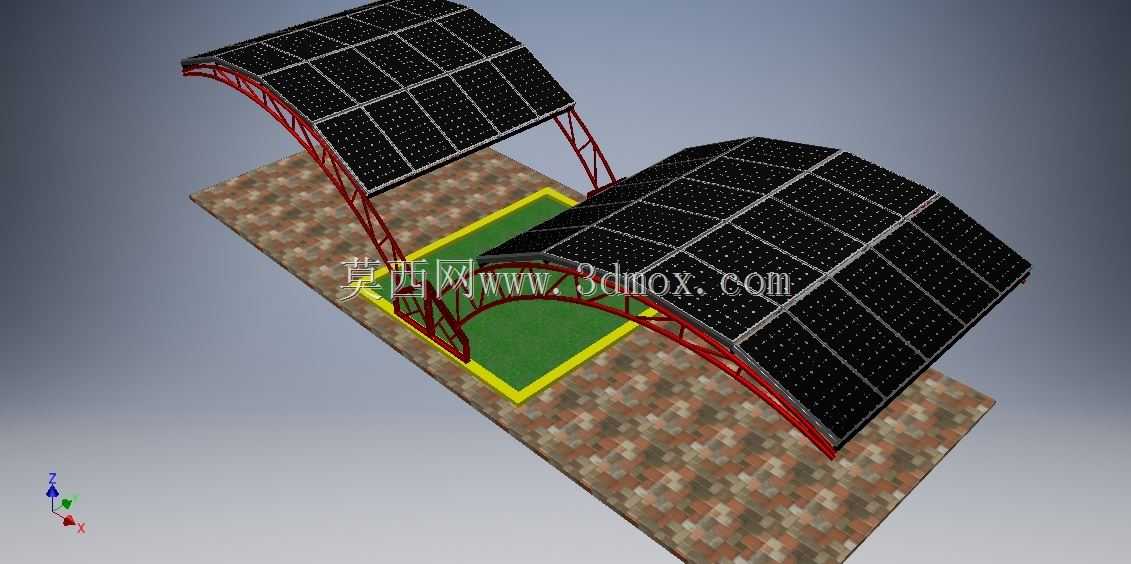

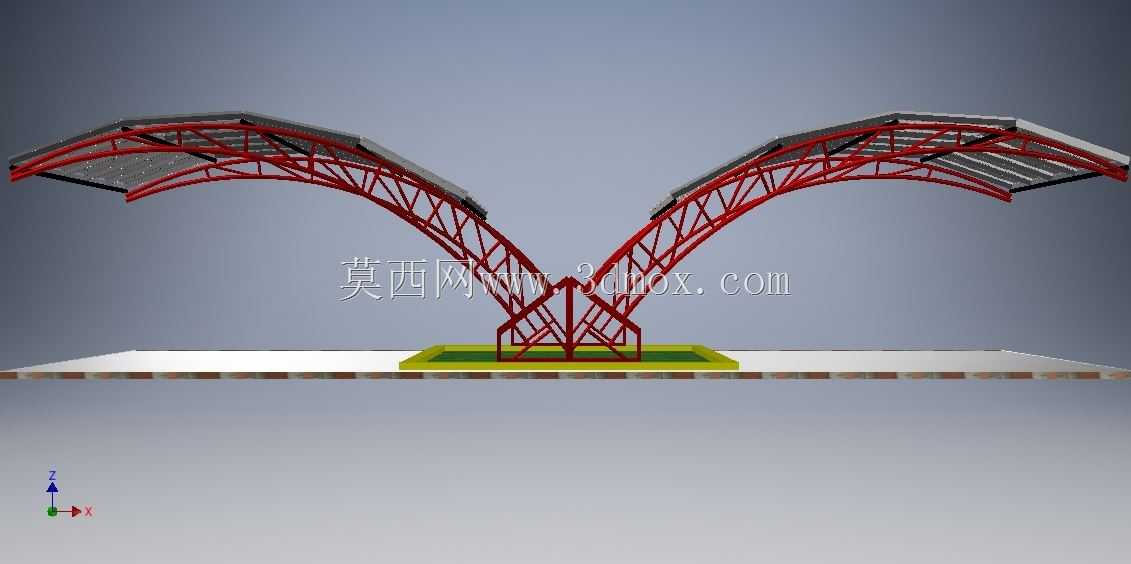

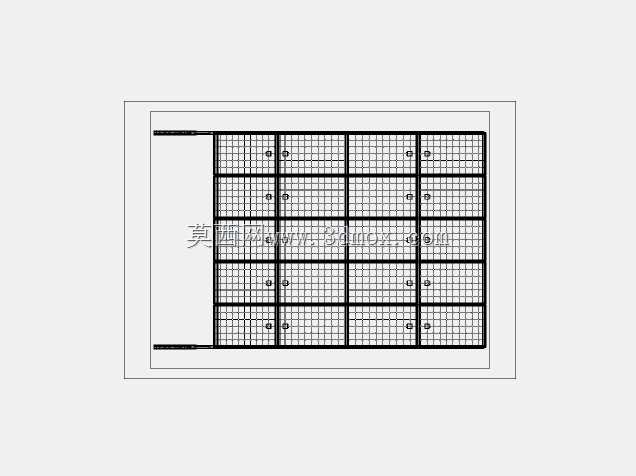

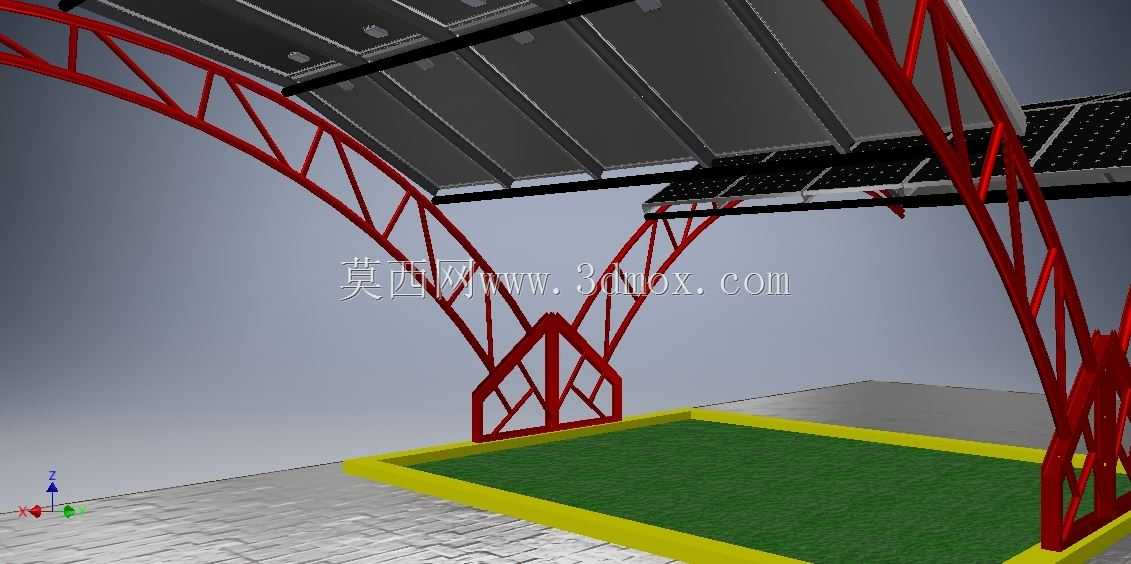

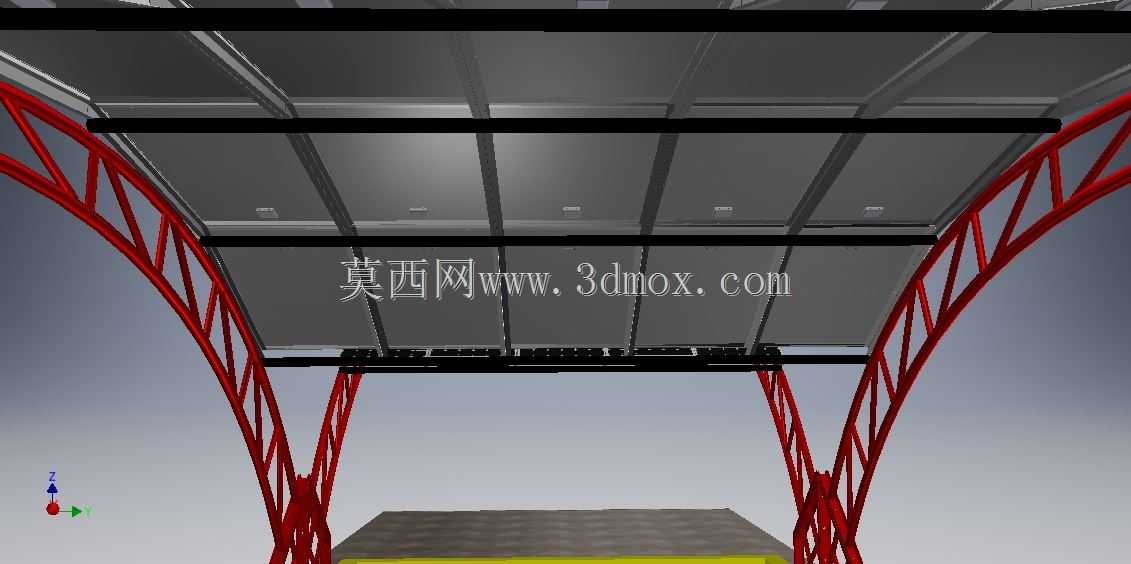

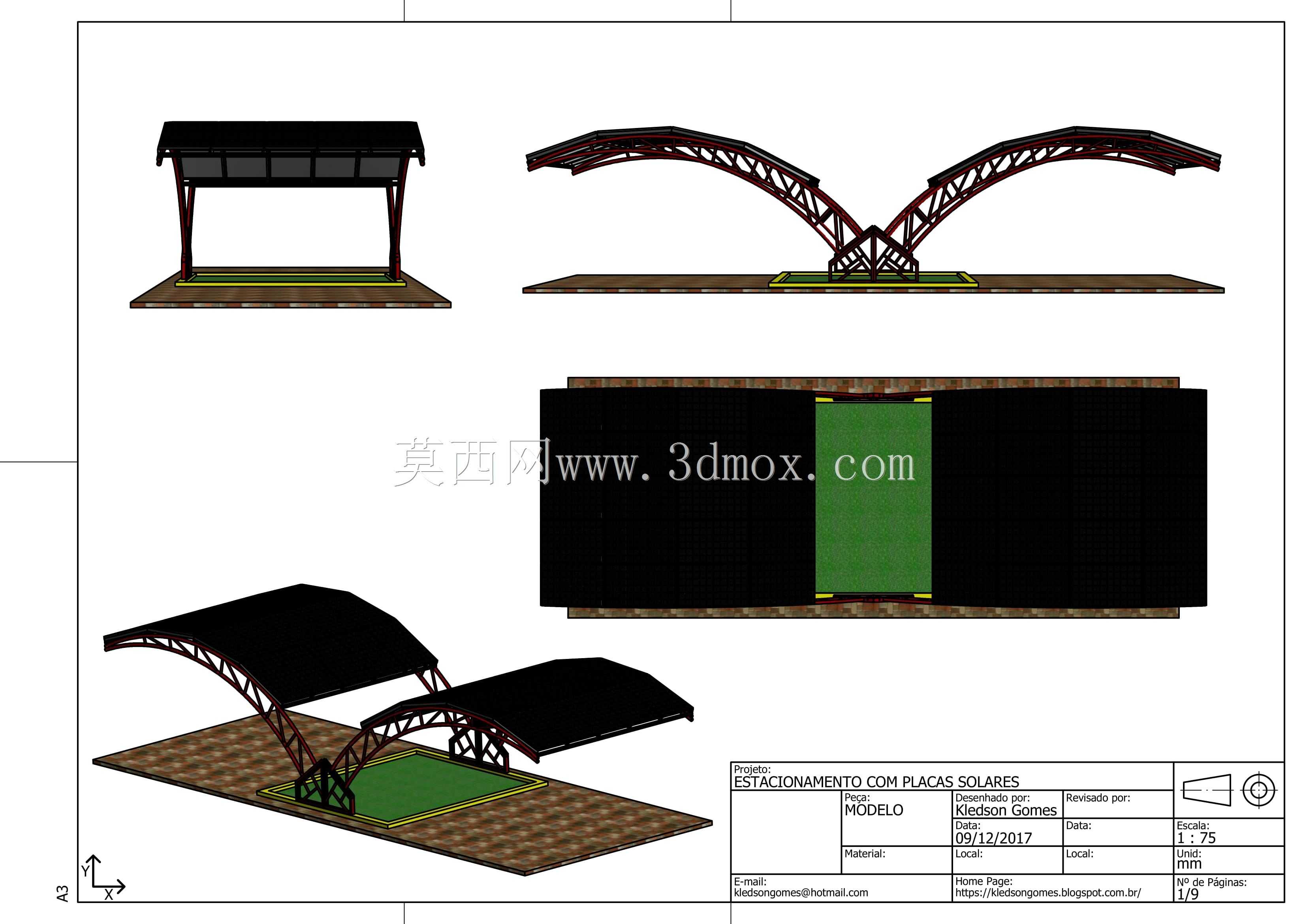

这款拱形桁架式光伏遮阳停车棚，主要面向商用园区、公共停车场、住宅小区露天停车区域等场景使用，核心作用是为停放的车辆提供遮阳挡雨的庇护空间，同时依托棚顶铺设的光伏组件实现太阳能到电能的转化，产出的清洁电能可接入园区低压电网供给照明、充电桩等配套设施使用，也可通过并网系统实现电能的对外输送，充分挖掘露天停车区域的空间复合利用价值，打破传统停车棚仅具备基础遮蔽功能的局限。从功能特性来看，该结构采用双连跨拱形排布设计，单跨可同时容纳多台小型乘用车停放，整体棚面沿车辆停放方向延伸，能够完整覆盖车辆停放区域，避免车辆长期暴露在强光直射、暴雨冲淋、冰雹冲击的环境中，有效降低车辆内饰老化速度、减少夏季车内高温带来的安全隐患。棚顶的光伏组件沿拱形坡面顺次铺设，拱形的曲面设计能够让不同时段的太阳光都以更优的入射角照射到光伏板表面，相比平面铺设的光伏车棚，日均发电效率有明显提升，同时拱形结构自带的排水坡度能够让雨水顺着棚面弧度快速流向两侧排水槽，避免棚面积水渗漏的问题。在设计思路上，主体支撑结构采用空间桁架式设计，红色的主拱架采用变截面弧形管材拼接，通过多组斜向腹杆将棚顶承受的荷载均匀传递到地面基础，桁架结构在保证整体结构强度、抗风载抗雪载能力达标的前提下，大幅减少了实体钢材的用量，降低整体结构自重与建造成本。两组主拱架之间通过横向连接杆件形成稳定的整体受力体系，底部设置扩大的支撑基座，可通过地脚螺栓与硬化混凝土地面牢固连接，安装时无需大规模开挖地面，适配绝大多数已建成的露天停车场改造需求。从安装边界来看，该结构单跨的净空高度满足常规乘用车、小型SUV的通行与停放需求，棚体边缘距离地面预留足够的安全高度，不会对车辆进出造成遮挡，整体占地边界规整，可根据停车场的实际车位排布灵活调整连跨数量，适配不同规模的停车场地使用。
