船舶电液旋叶式转向操纵系统结构

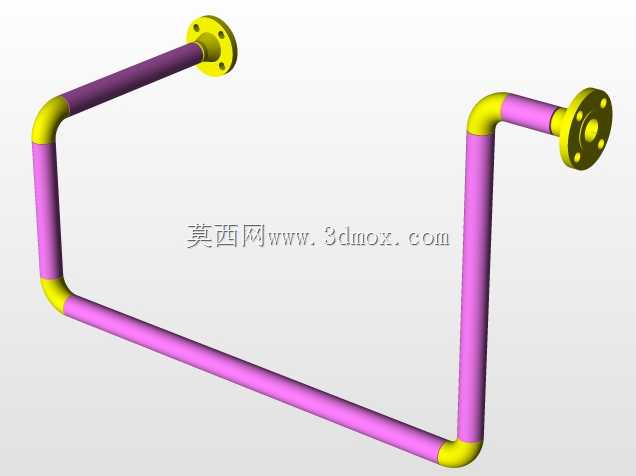

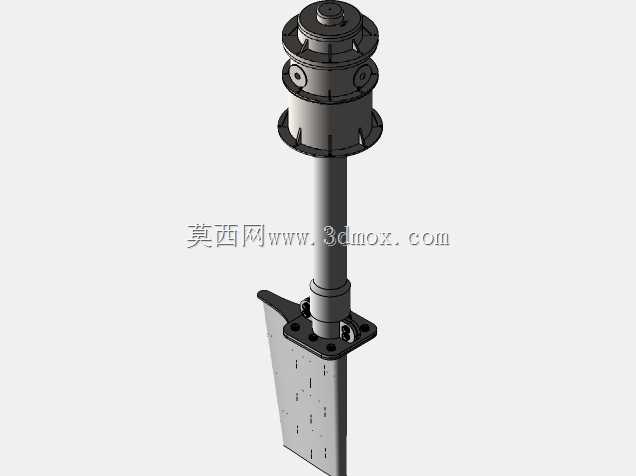

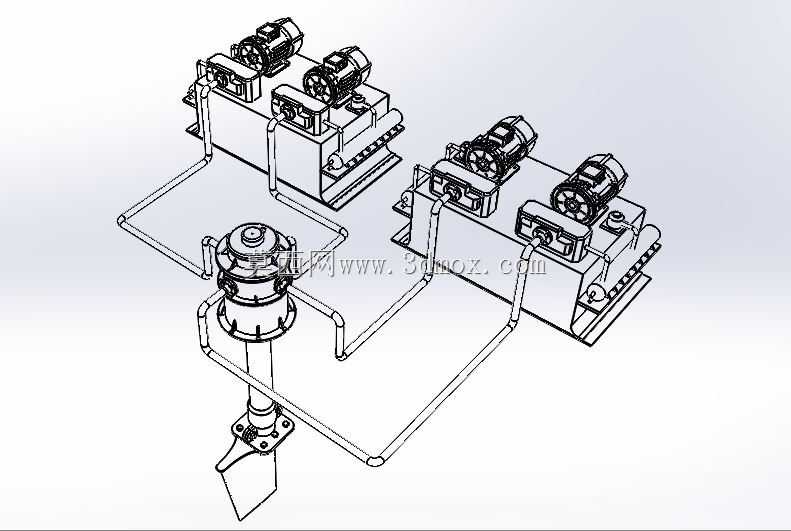

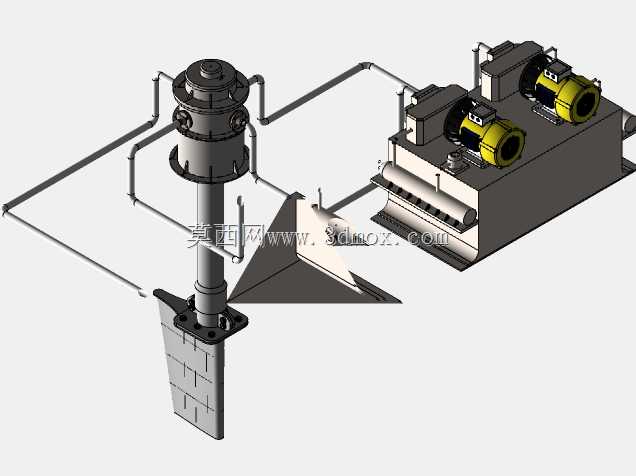

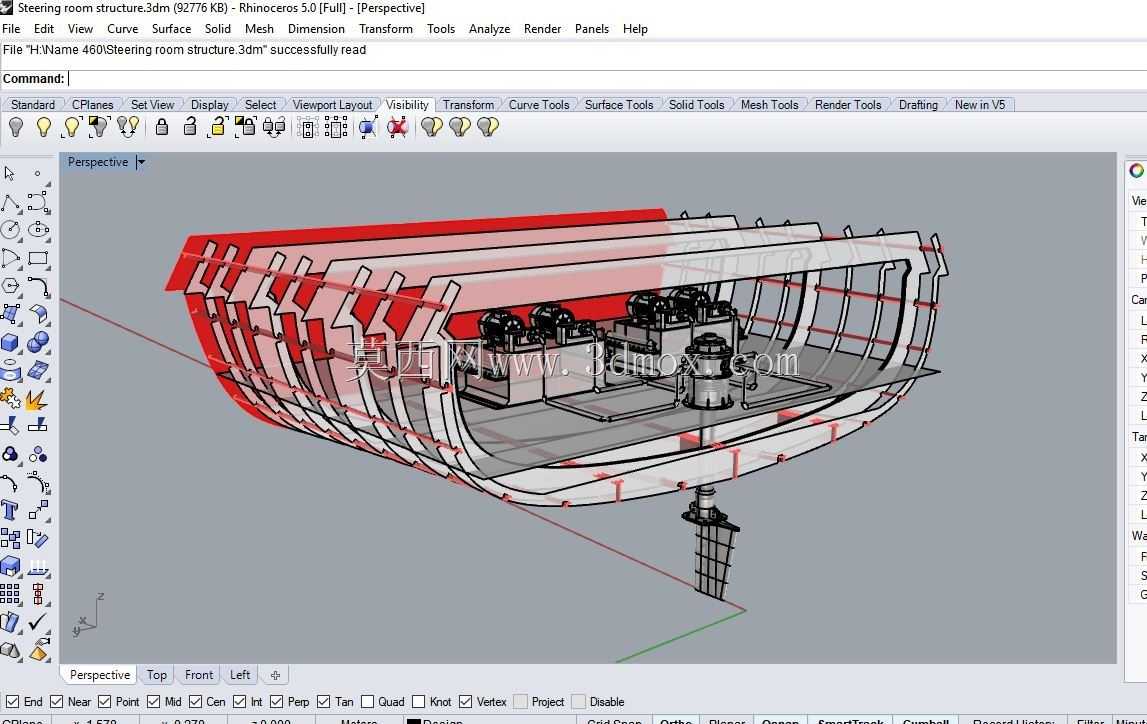

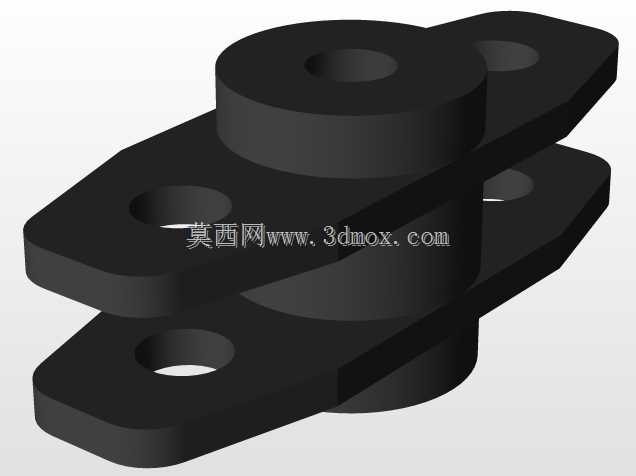

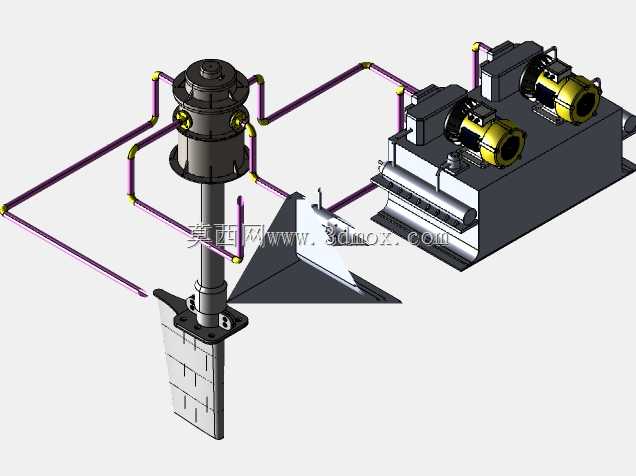

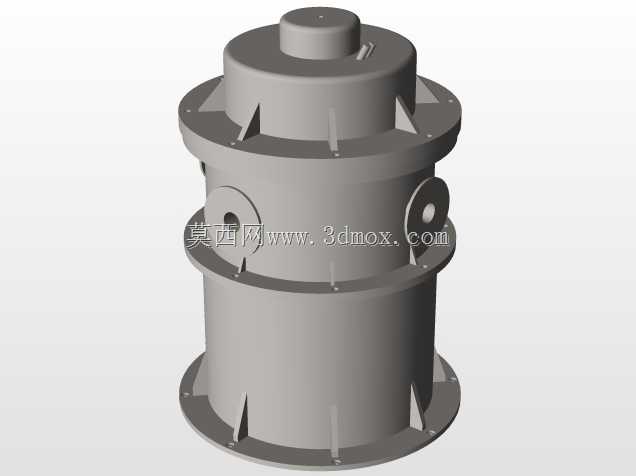

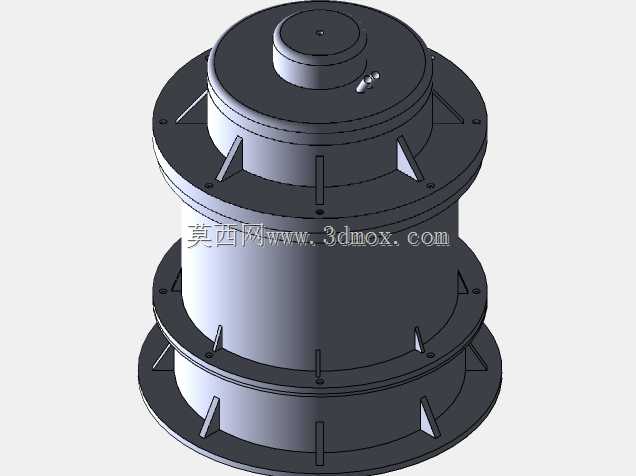

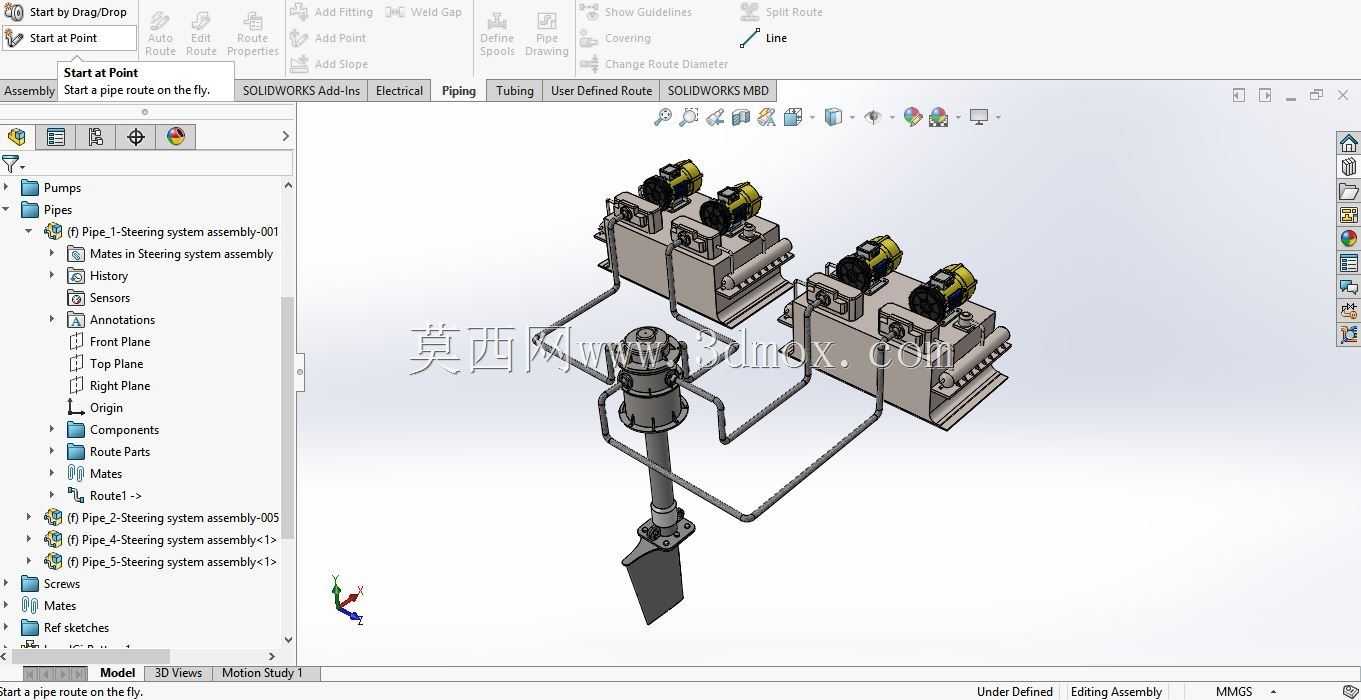

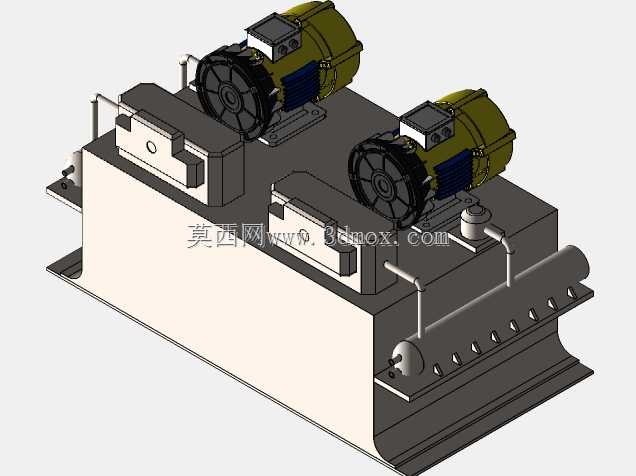

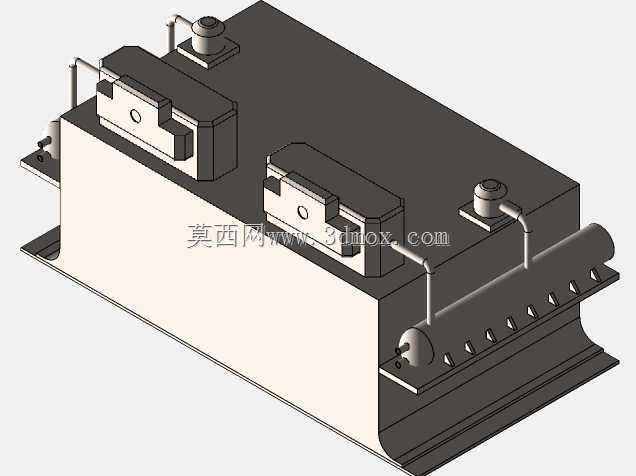

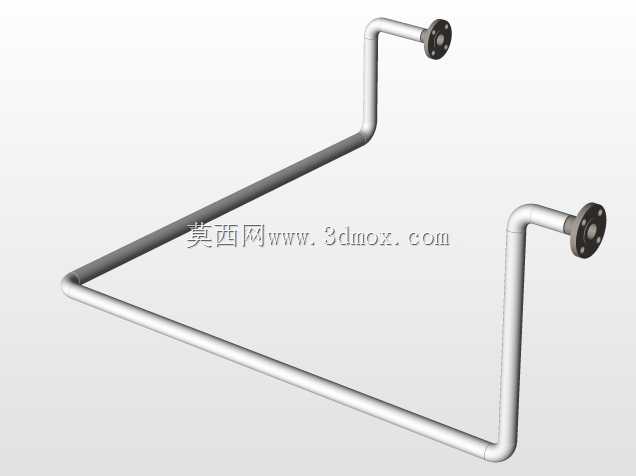

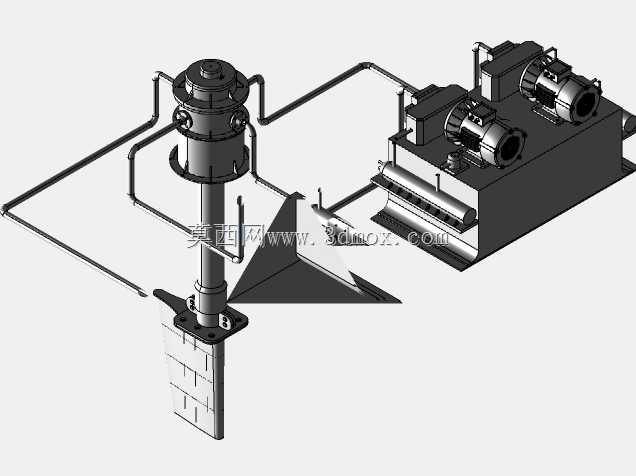

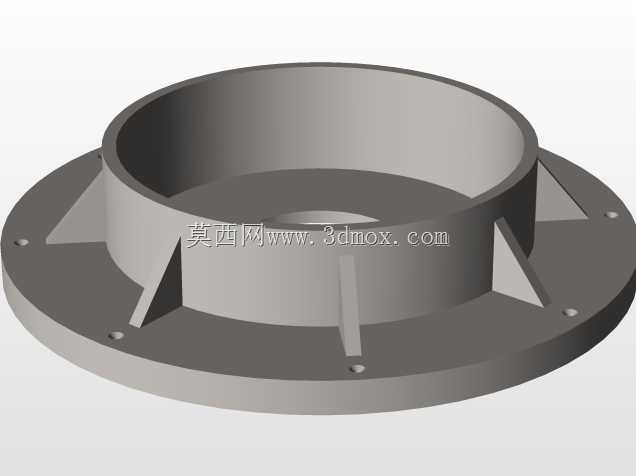

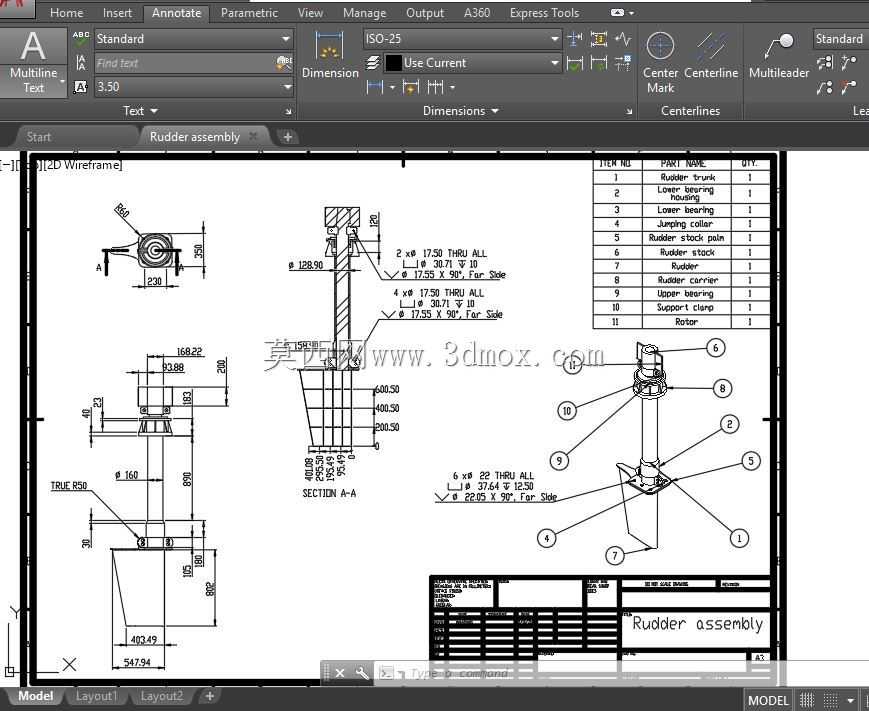

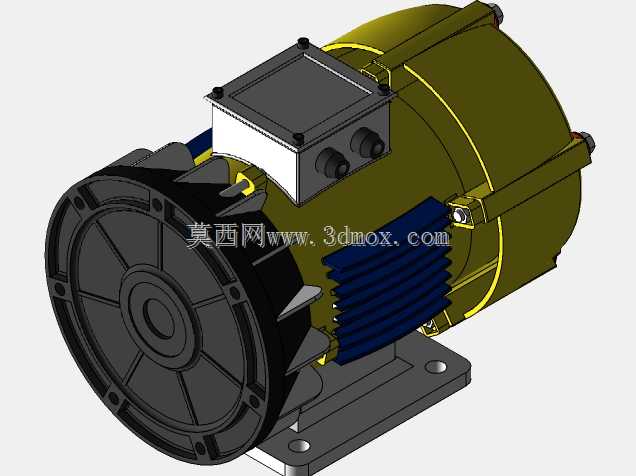

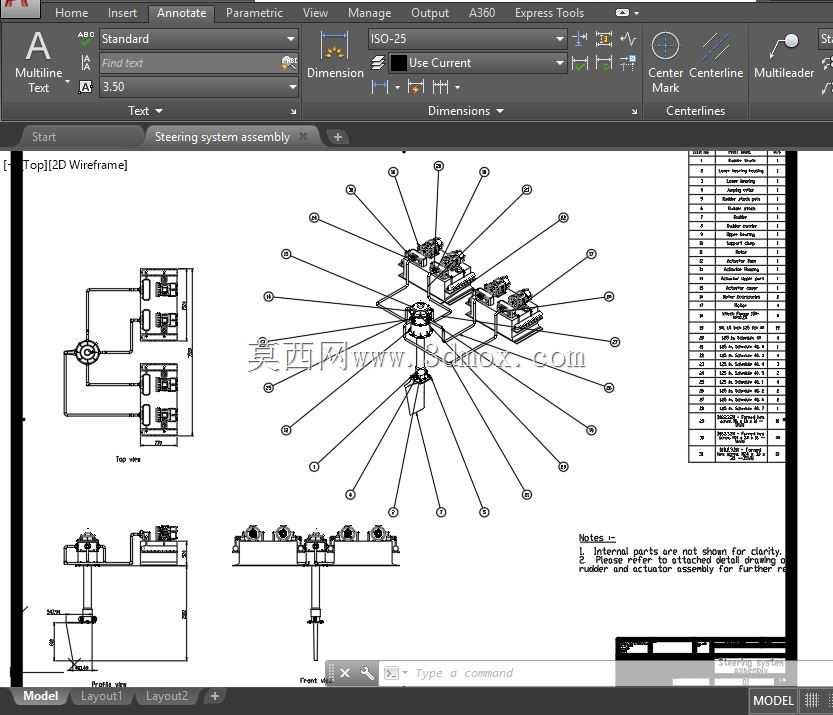

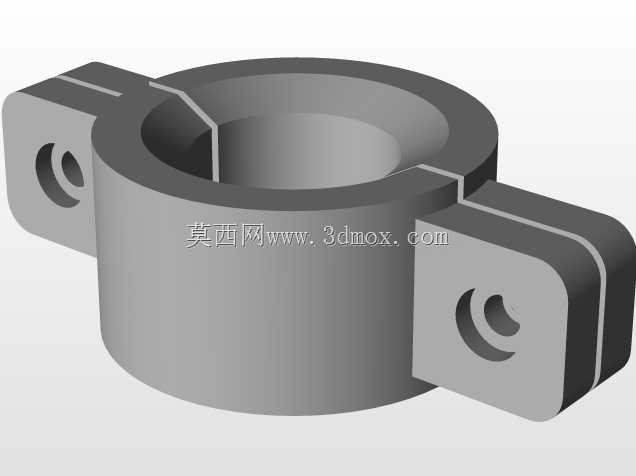

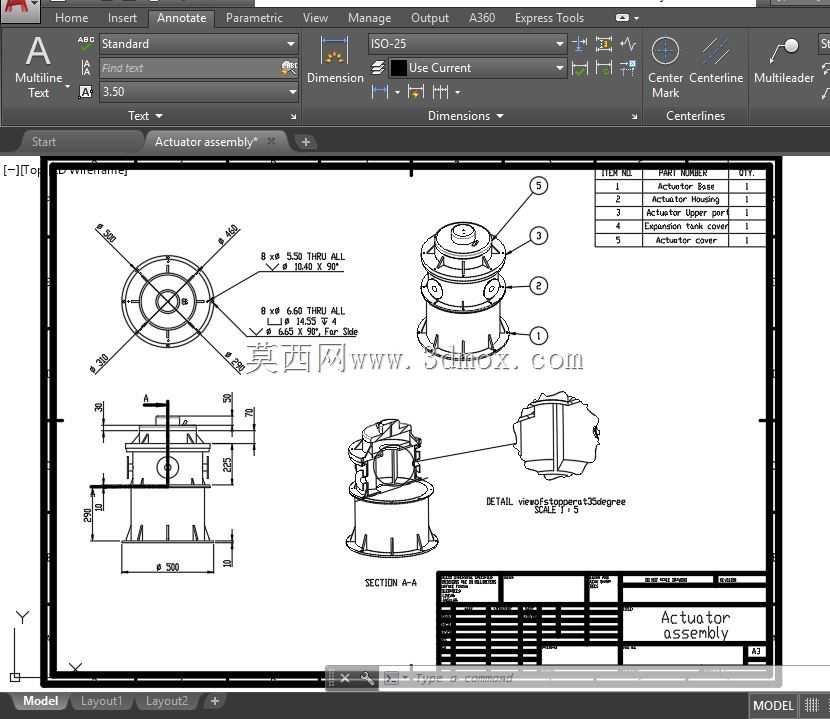

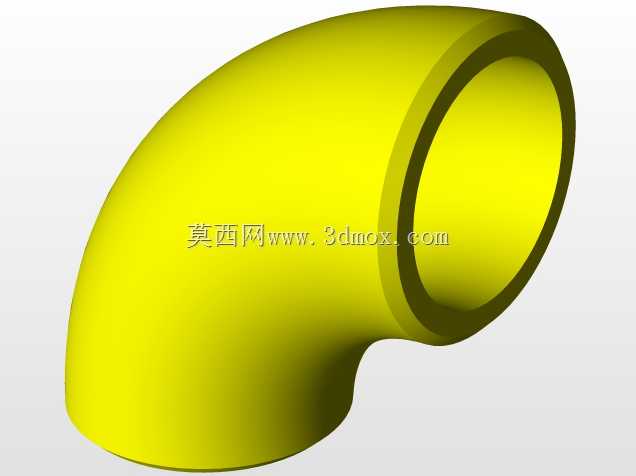

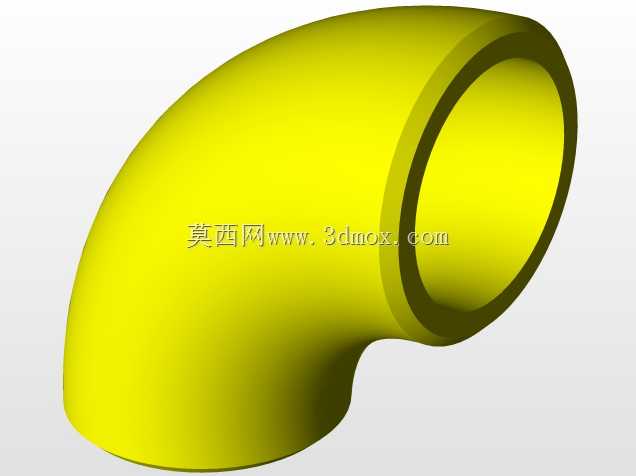

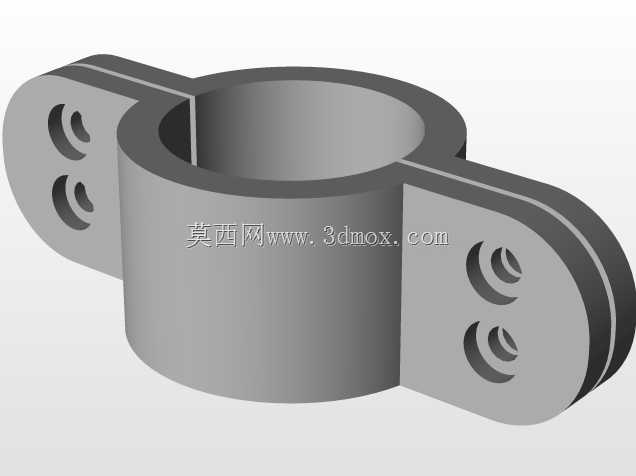

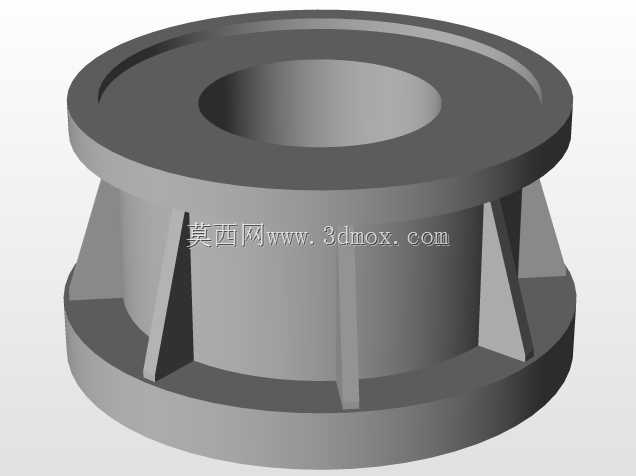

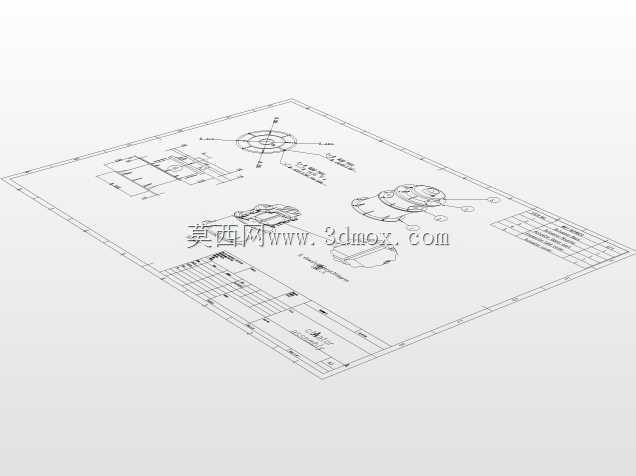

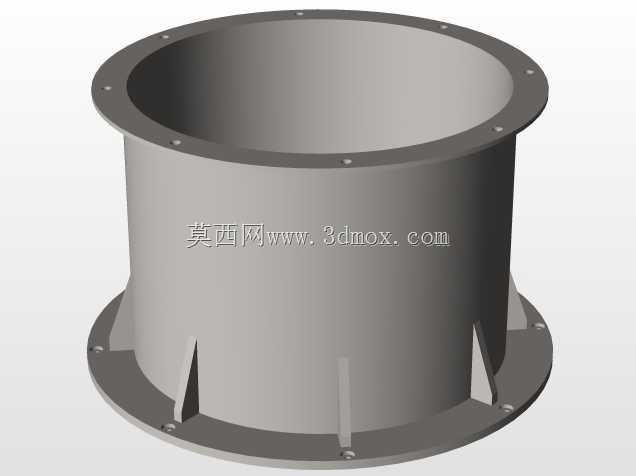

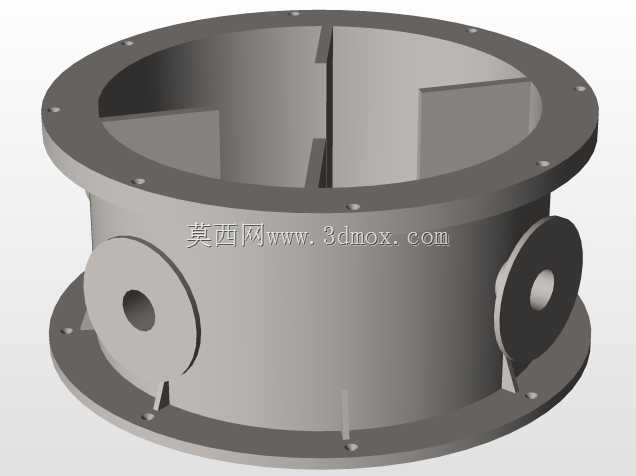

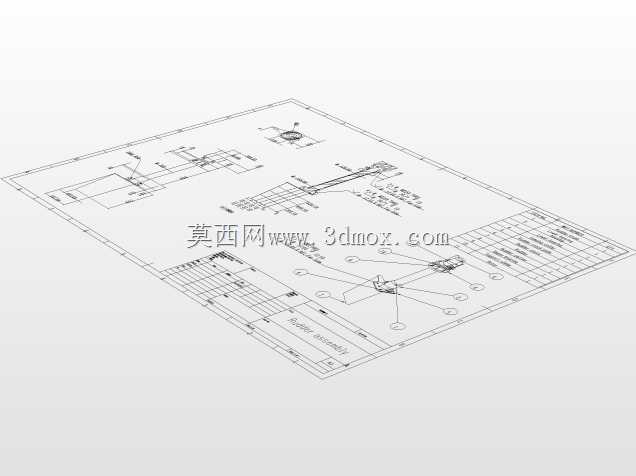

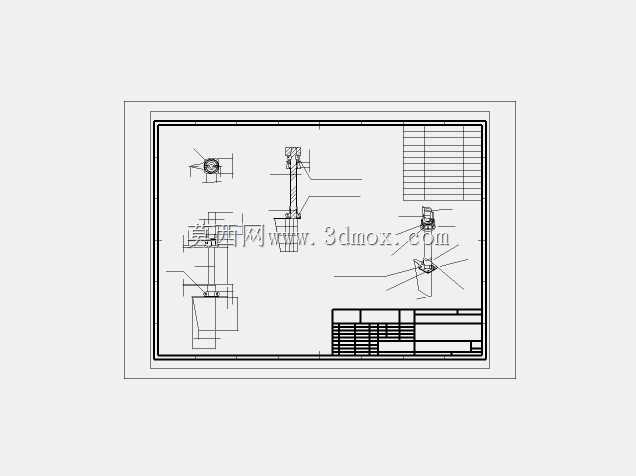

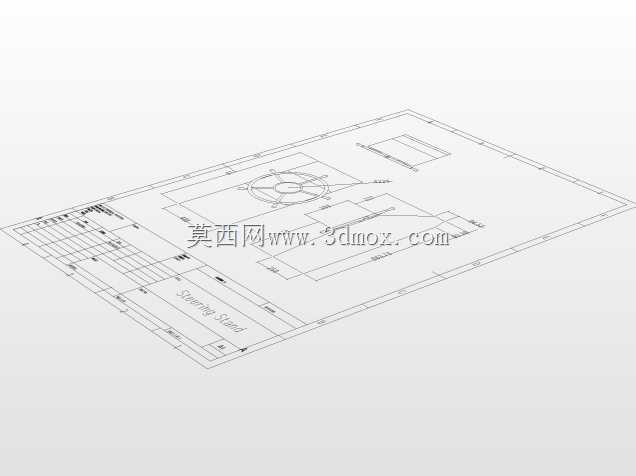

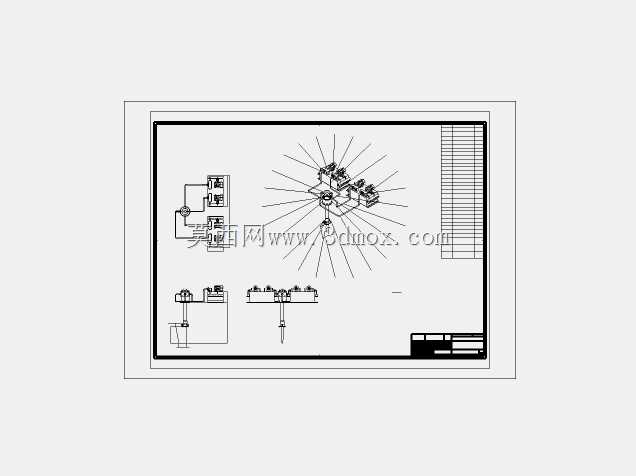

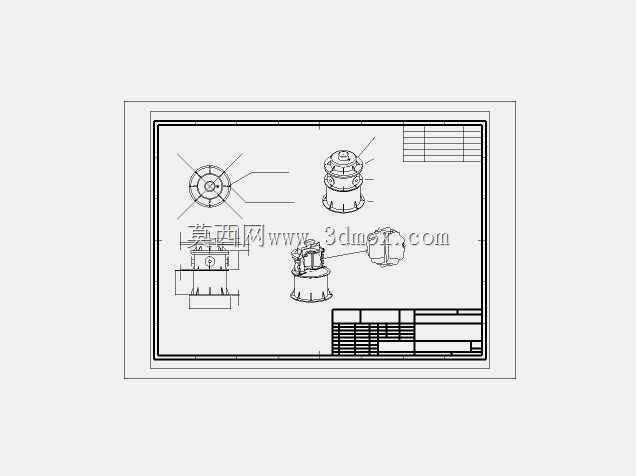

该套船舶操纵系统主要应用于内河及近海中小型民用船舶、工程作业船舶的航向控制场景，是船舶航行操控环节的核心执行装置，承担着将驾驶端操控指令转化为舵叶实际偏转动作、实时调整船舶航行航向的核心作用，能够在船舶进出港、避障航行、航道内转向、靠离泊作业等工况下提供稳定可靠的转向动力输出，保障船舶航行过程中的操控灵活性与航向稳定性。整套系统采用电液复合驱动的旋叶式转向方案，核心执行端为立式布置的旋叶式舵机，通过两组对称布置的液压动力单元提供压力油源，配套的管路系统将动力单元输出的高压液压油输送至舵机的工作腔，驱动舵机内部转子带动下方舵轴转动，最终带动舵叶产生对应角度的偏转，利用舵叶迎水角度变化产生的水动力差实现船舶航向调整。从设计思路来看，整套系统采用冗余动力配置，两组独立的液压动力单元可单独工作也可协同运行，单组单元故障时另一组可维持基础转向能力，大幅提升船舶航行的安全冗余；动力单元采用集成化布局，将驱动电机、液压泵组、控制阀组、储油腔体集成在同一安装底座上，减少外部管路连接点，降低液压油泄漏风险，同时压缩整套设备的安装占用空间，适配船舶机舱内紧凑的布置环境。在安装边界方面，整套系统的舵机部分采用甲板下穿舱安装方式，舵机主体通过底部法兰与船体甲板基座刚性连接，舵轴垂直向下穿过船体密封结构与舵叶连接，安装时需保证舵轴与船体基线的垂直度偏差在允许范围内，避免舵叶转动时出现卡滞或额外水阻；两组液压动力单元对称布置在舵机两侧的机舱平台上，通过硬管与舵机的进出油口连接，管路布置预留足够的检修操作空间，动力单元底座与船体平台之间设置减震垫，降低设备运行时的振动向船体结构传递。系统的操控端可对接船舶驾驶台的电信号操控指令，通过控制阀组调节液压油的流向与流量，精准控制舵叶的偏转角度与转动速度，既可以满足小角度航向修正的微调需求，也能够实现大角度快速转向的应急操控需求，适配不同航行场景下的操控要求。
