外啮合法兰安装式齿轮液压泵结构设计

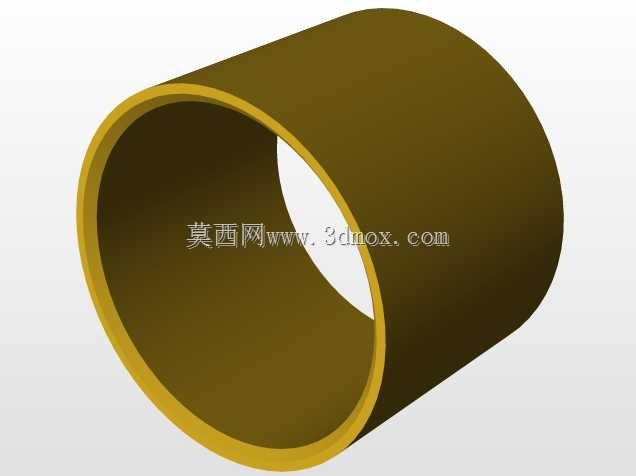

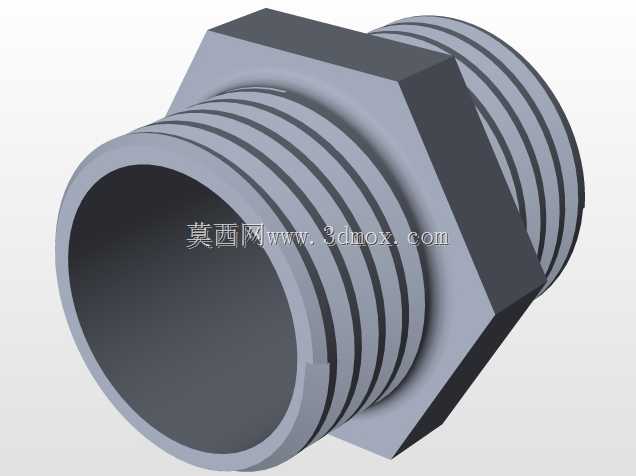

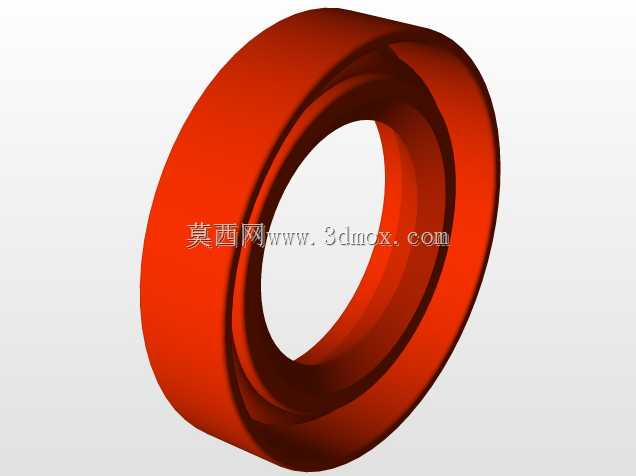

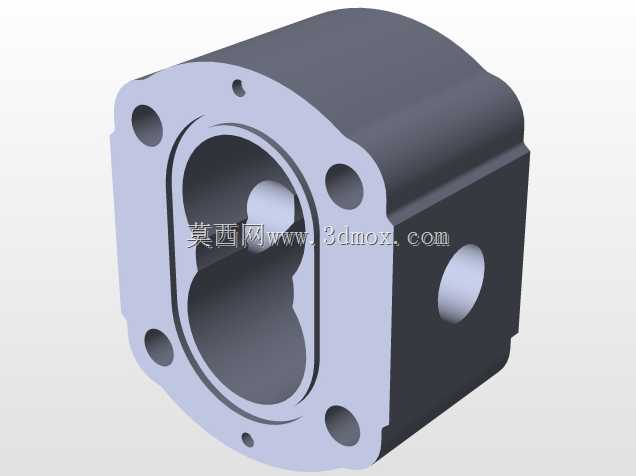

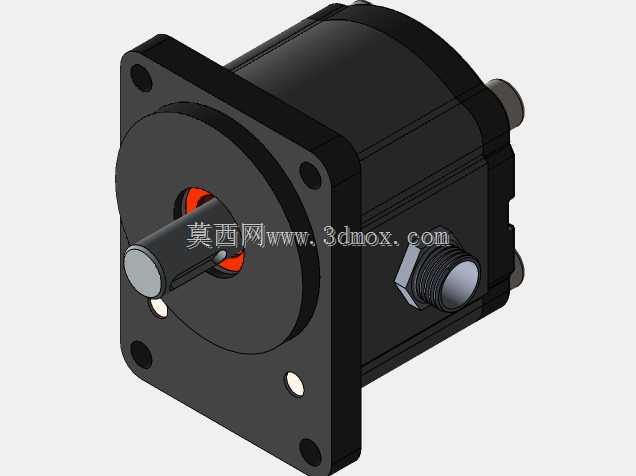

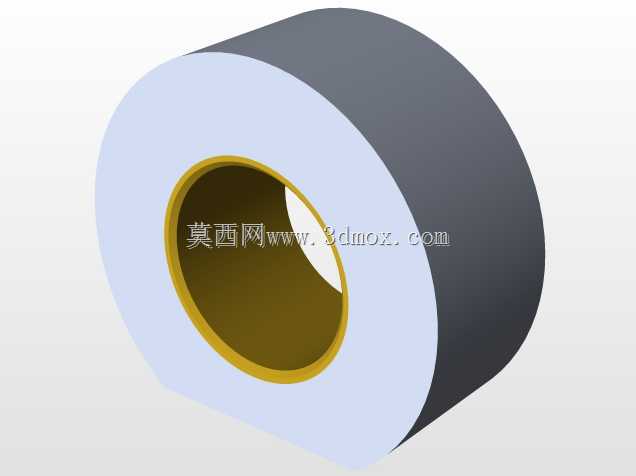

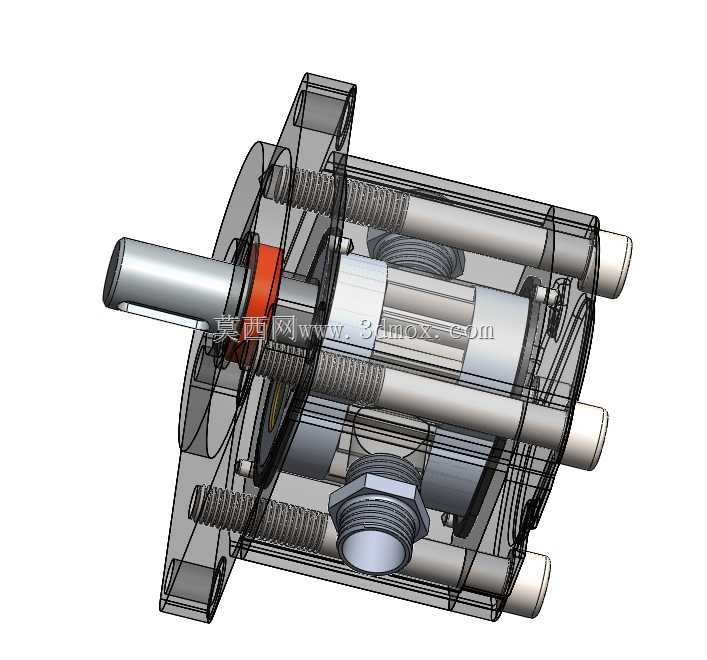

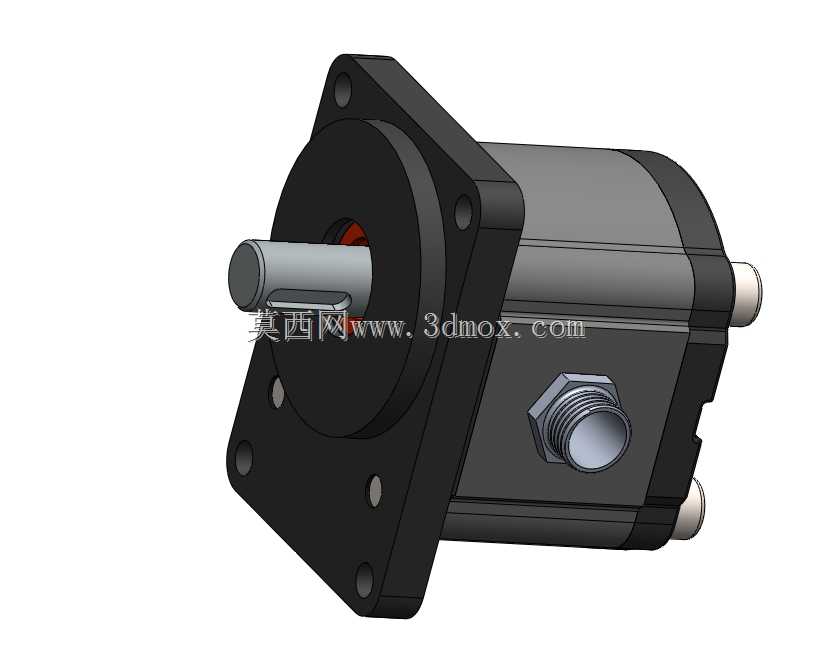

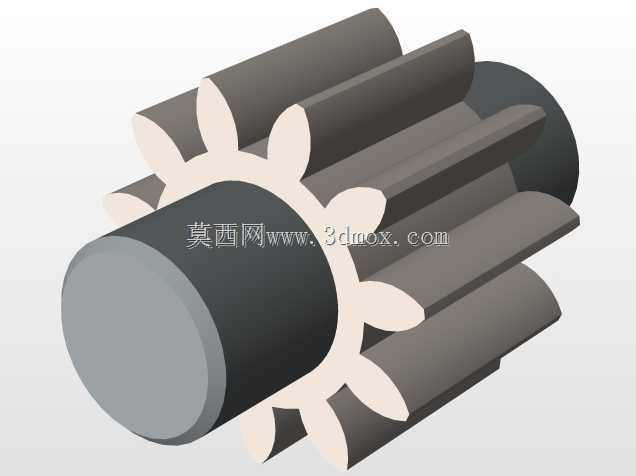

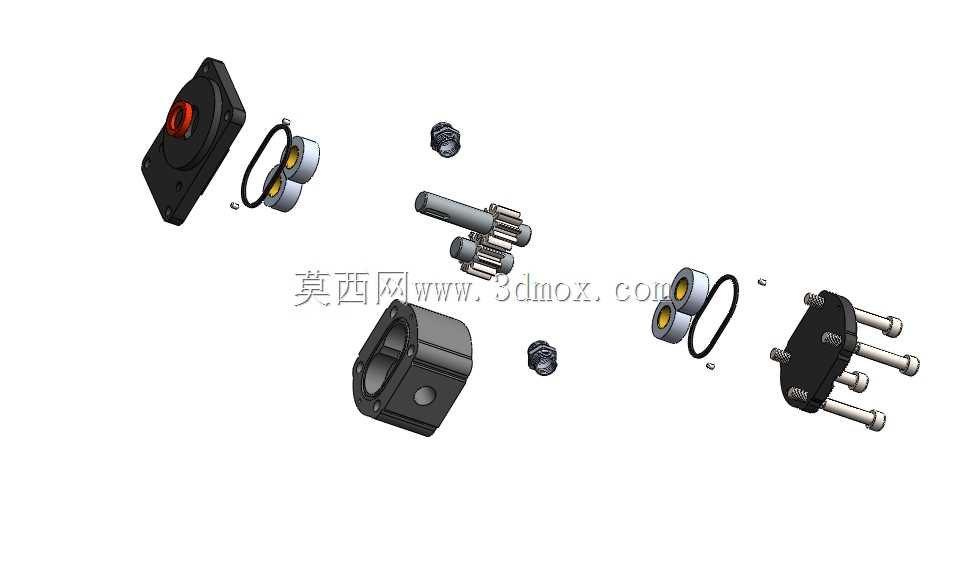

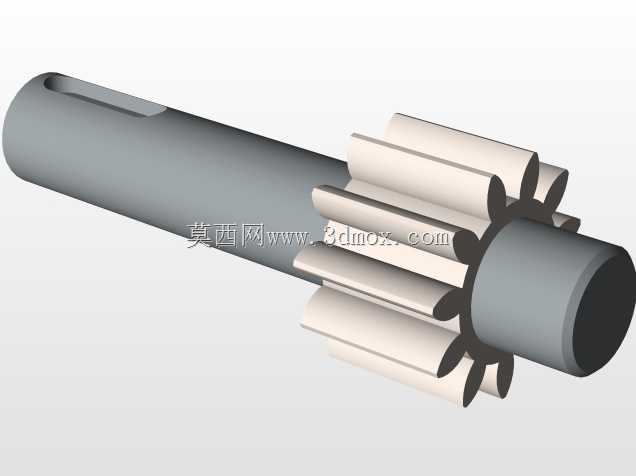

这款齿轮式液压泵是液压传动系统中的核心动力转换元件，主要应用于工程机械行走驱动、机床液压夹紧回路、农业装备液压悬挂系统、工业设备静压支撑等场景，能够将原动机输入的旋转机械能转化为液压油的压力能，为整套液压回路提供稳定的压力油源，适配矿物型液压油作为工作介质，可在常规工业环境下持续稳定输出压力流量。从功能特性来看，该泵采用外啮合齿轮结构，依靠一对互相啮合的渐开线齿轮在泵腔内部的旋转运动，通过轮齿脱开侧的容积增大完成吸油、轮齿啮合侧的容积减小完成压油，整体结构简单紧凑，工作可靠性高，对油液污染的敏感度相对较低，适合工况较为复杂的户外作业设备使用，输出流量脉动控制在合理区间，能够保障下游液压执行元件运行平稳，避免出现明显的爬行抖动问题。在设计思路上，这款泵优先考虑安装适配性与密封可靠性，前端采用方形法兰安装结构，法兰面预留四个对称分布的安装通孔，可直接与设备的安装面板贴合固定，输入轴采用平键连接结构，能够与原动机输出轴实现可靠的扭矩传递，避免传动过程中出现打滑松脱；泵体侧面设置标准螺纹油口，可直接与液压管路的管接头连接，进出油口的位置布局兼顾了管路排布的便利性，减少管路弯折带来的压力损失；泵体两端设置支撑轴颈的端盖结构，内部集成间隙补偿与密封组件，既能够控制齿轮端面与端盖之间的配合间隙，减少内部泄漏提升容积效率，也能够阻挡外部灰尘杂质进入泵腔，同时防止内部液压油向外渗漏。从安装边界来看，该泵整体为类圆柱主体搭配方形法兰的结构，轴向尺寸紧凑，径向占用空间小，安装时只需保证法兰安装面与原动机安装面的平行度，输入轴与原动机输出轴的同轴度控制在允许公差范围内，即可完成装配，不需要额外设计复杂的安装支架，能够有效降低设备整体的布局成本；泵体尾部预留的轴伸结构可扩展连接附加泵组，满足多回路液压系统的动力需求，整体结构兼顾了通用性与扩展性，能够适配多种不同规格的中小型液压系统使用需求。
