DN50对夹式薄型法兰球阀结构设计

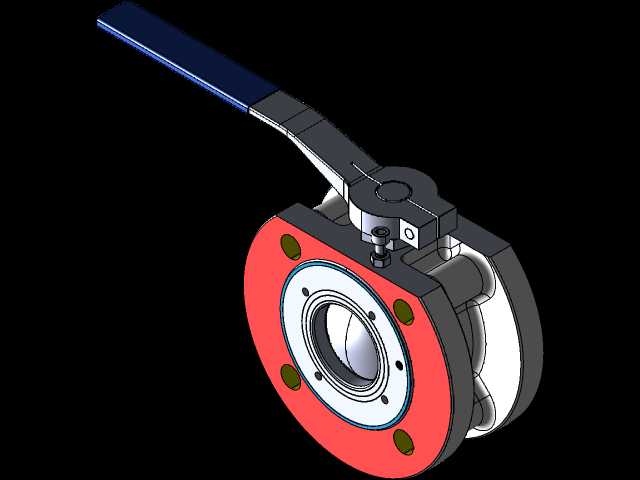

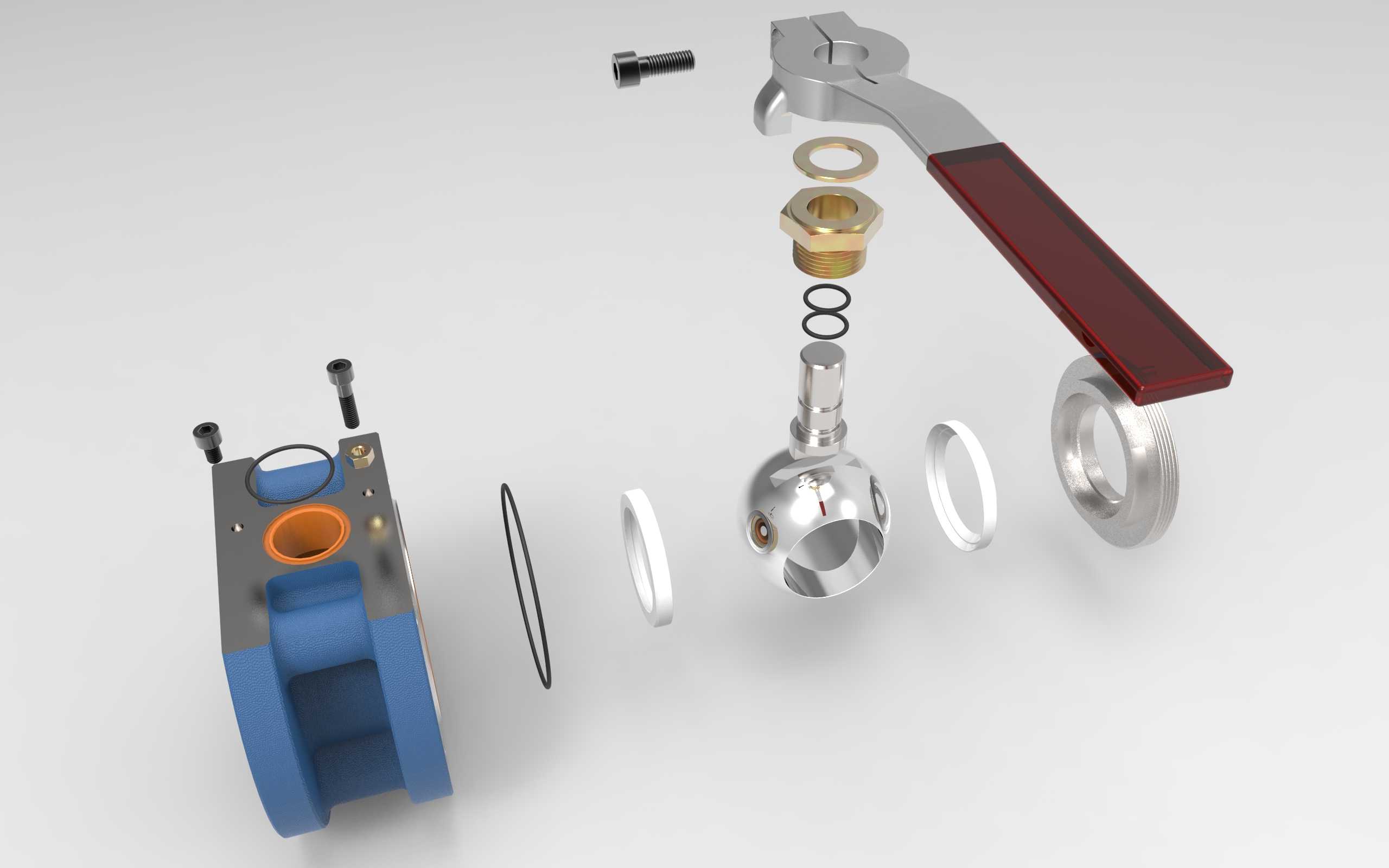

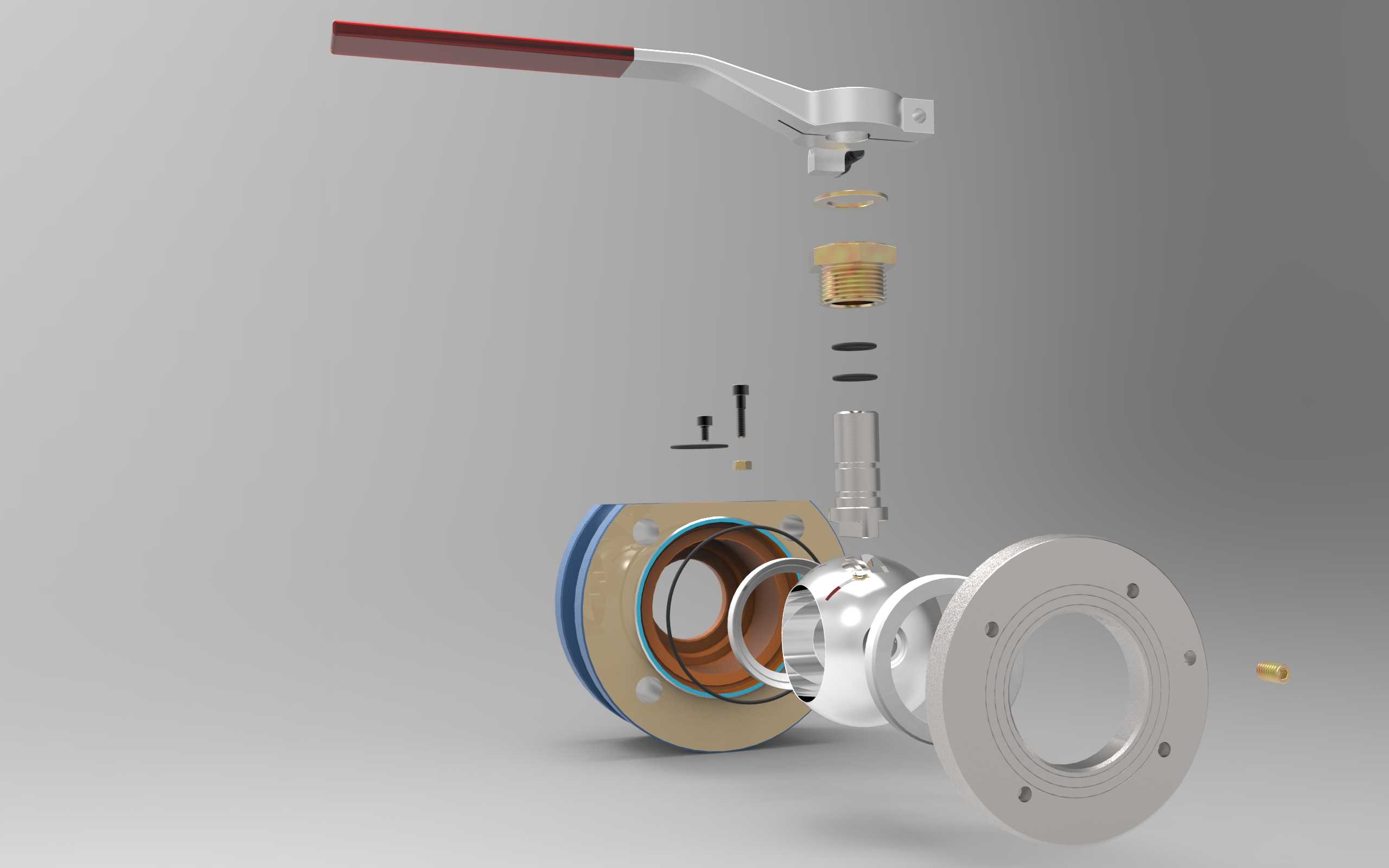

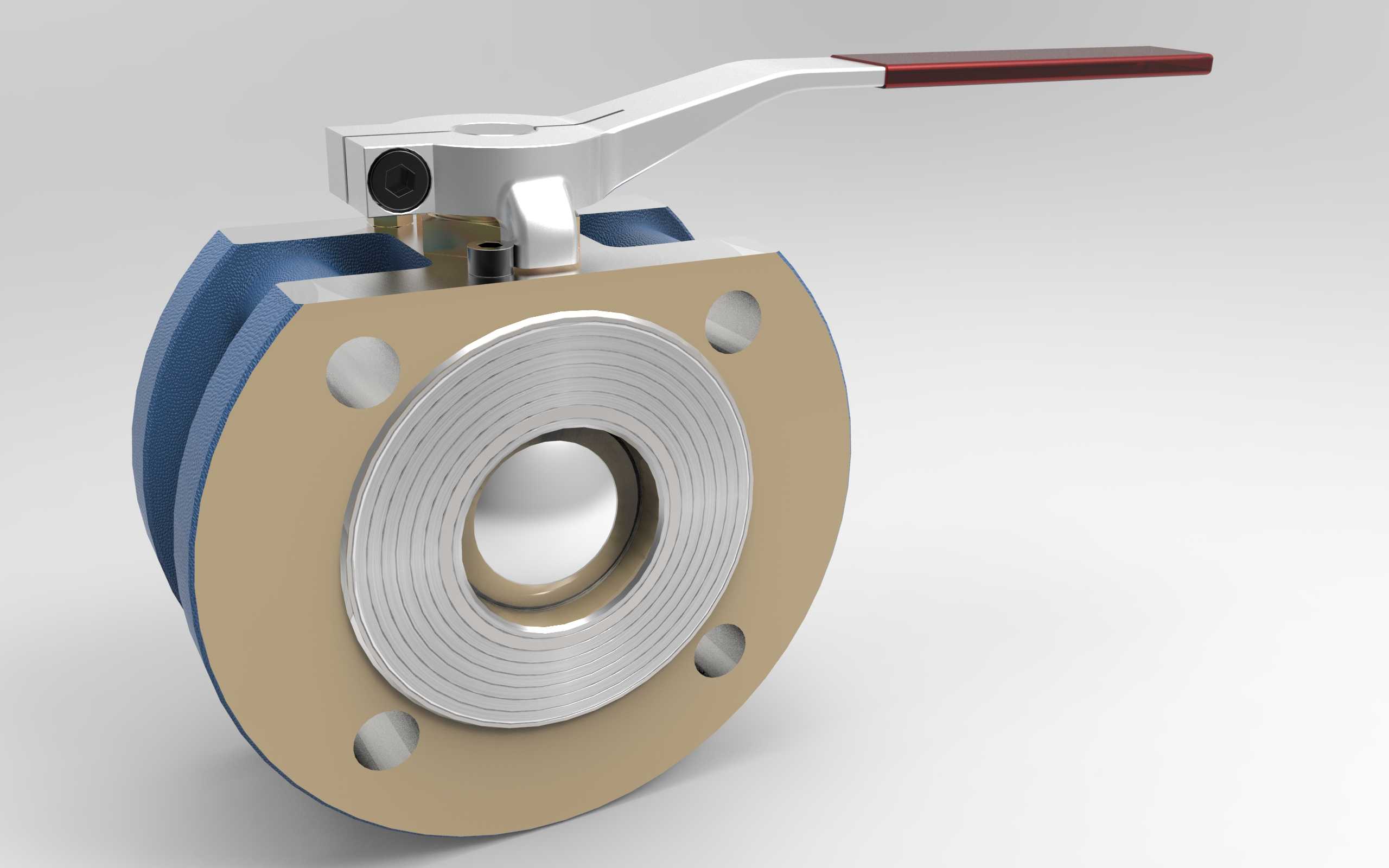

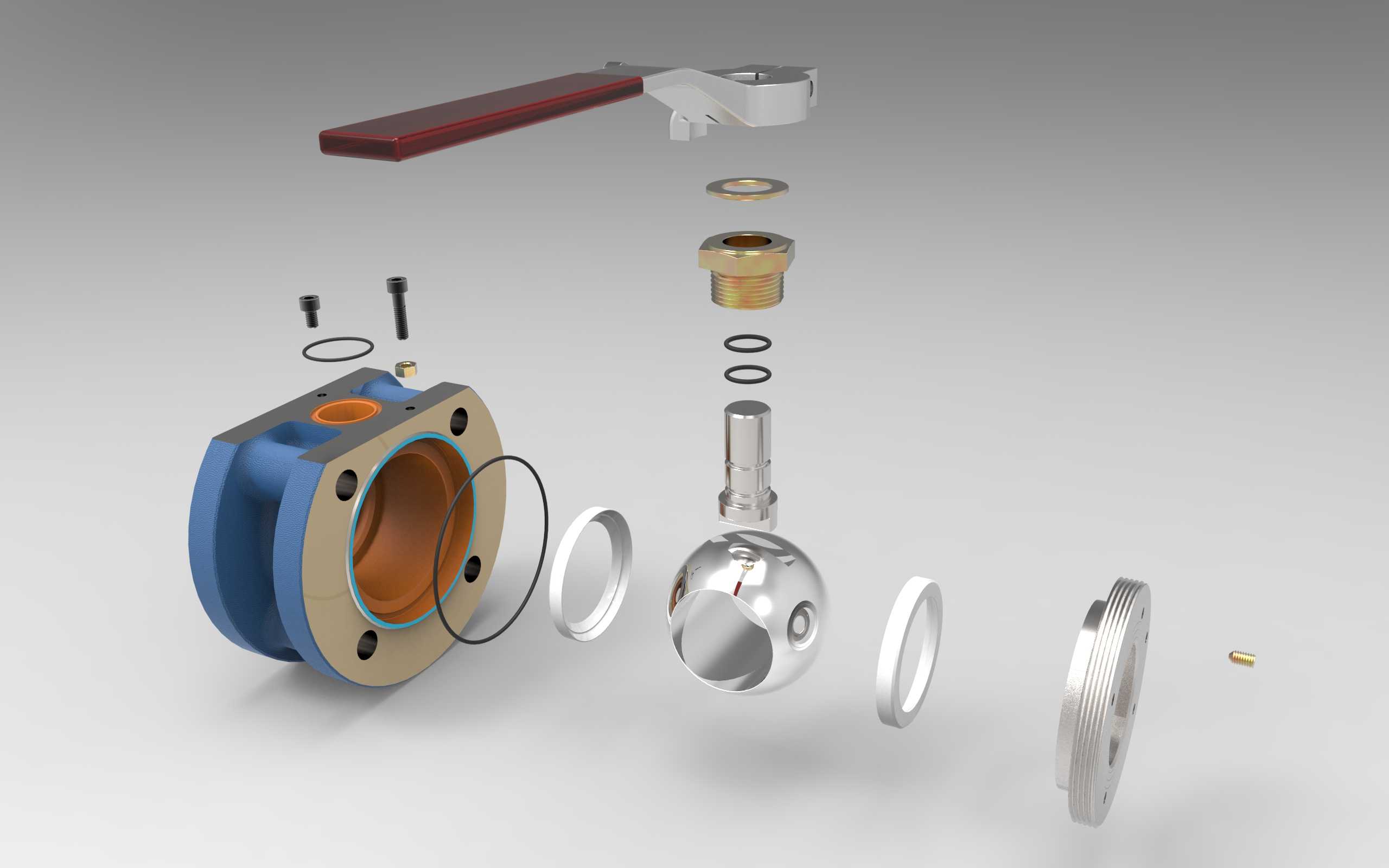

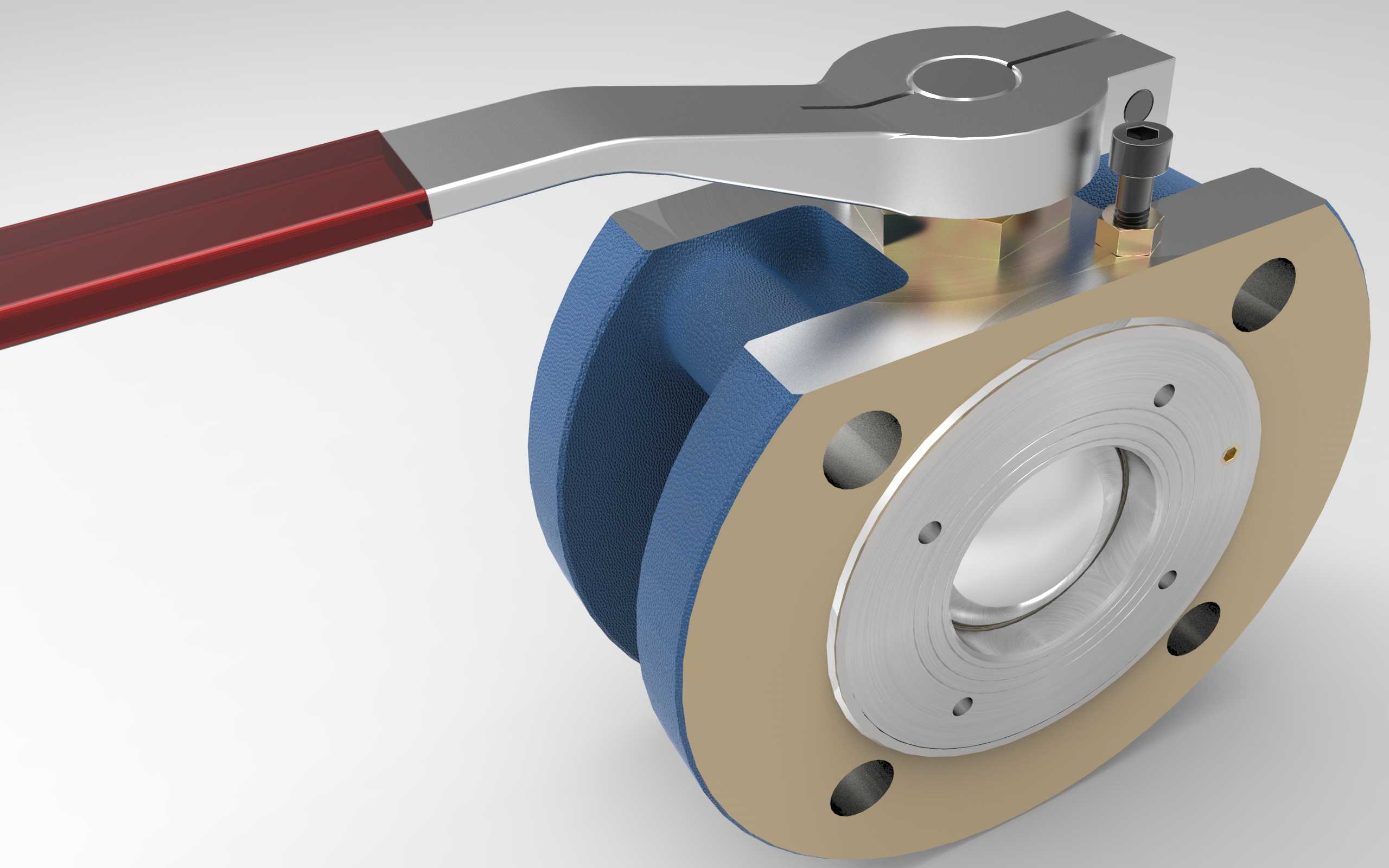

这款DN50对夹式球阀主要面向中小口径工业流体管路的通断控制场景，常见应用在给排水系统、暖通空调循环管路、低压化工输送管线、普通工业气动液压回路中，承担管路介质截断与导通的核心功能，相比传统法兰球阀结构更紧凑，占用管路安装空间更小，适配安装空间受限的管路布局场景。产品采用手动杠杆式手柄驱动，手柄带防滑包覆设计，操作力矩传递直接，开关定位清晰，手柄转动90度即可完成全开至全关的动作切换，操作人员可直观通过手柄朝向判断阀门当前开关状态，无需额外加装阀位指示装置。阀体采用对夹式薄型法兰结构，两侧法兰面设置四个均匀分布的螺栓安装孔，安装时直接将阀体夹在两端管路法兰之间，通过穿装螺栓完成紧固，相比传统分体法兰球阀减少了两端侧法兰的结构冗余，整体轴向长度大幅缩短，安装时无需为阀体预留过长的管路间距，适配紧凑排布的管廊、设备夹层内的管路安装需求。设计过程中，球体采用固定球芯结构，密封面贴合精度经过匹配调校，低压工况下也能保证可靠的密封性能，避免介质内漏；阀杆采用防吹出结构设计，即使在阀腔带压状态下操作，阀杆也不会被内部压力顶出，提升操作过程的安全性；阀体流道采用全通径等径设计，介质流经阀门时的流阻极小，不会产生明显的压力损失，也不易在阀腔内部积存介质杂质，降低长期使用后的堵塞风险。安装边界方面，该阀门适配公称通径50mm的管路，法兰连接尺寸匹配常规PN10/PN16压力等级的法兰标准，安装时需保证两端管路法兰端面平行度偏差在允许范围内，避免强行紧固螺栓造成阀体变形影响密封性能；手柄操作侧需要预留足够的转动空间，保证手柄可以完成90度全行程转动，不会被周边管线或设备构件遮挡。整体结构没有冗余的外置部件，外形规整，除法兰密封面外的阀体外部做了均匀的表面处理，日常巡检时可以直观观察阀体表面是否存在外漏痕迹，维护时仅需定期检查阀杆密封填料的压紧状态即可，日常维护成本较低，适配多数常规工业低压流体输送场景的使用需求。
