入门级深沟球滚动轴承结构设计

这款滚动轴承是机械传动系统中应用极为广泛的基础支承部件，核心作用是承接旋转轴与轴上构件的载荷，同时将轴运转过程中的滑动摩擦转化为滚动摩擦，以此大幅降低动力传递过程中的摩擦损耗，提升整套传动机构的运转效率与使用寿命。在实际工业场景中，这类轴承可适配电机输出轴、机床主轴、输送设备辊筒、小型减速机输入输出轴、家用电机转轴等多种需要回转支承的工位，覆盖通用机械制造、家电生产、输送物流、轻工加工等多个领域的设备装配需求。

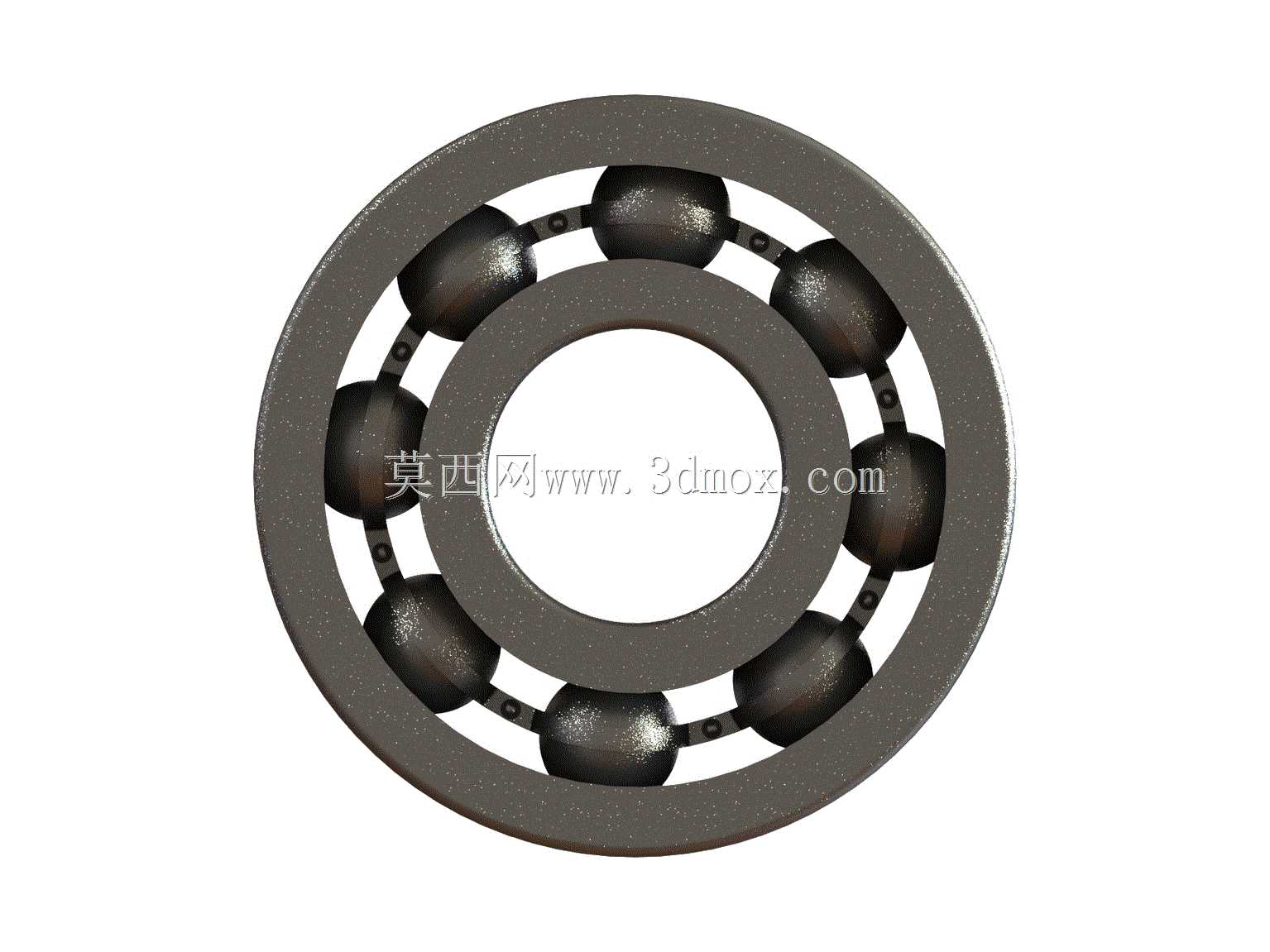

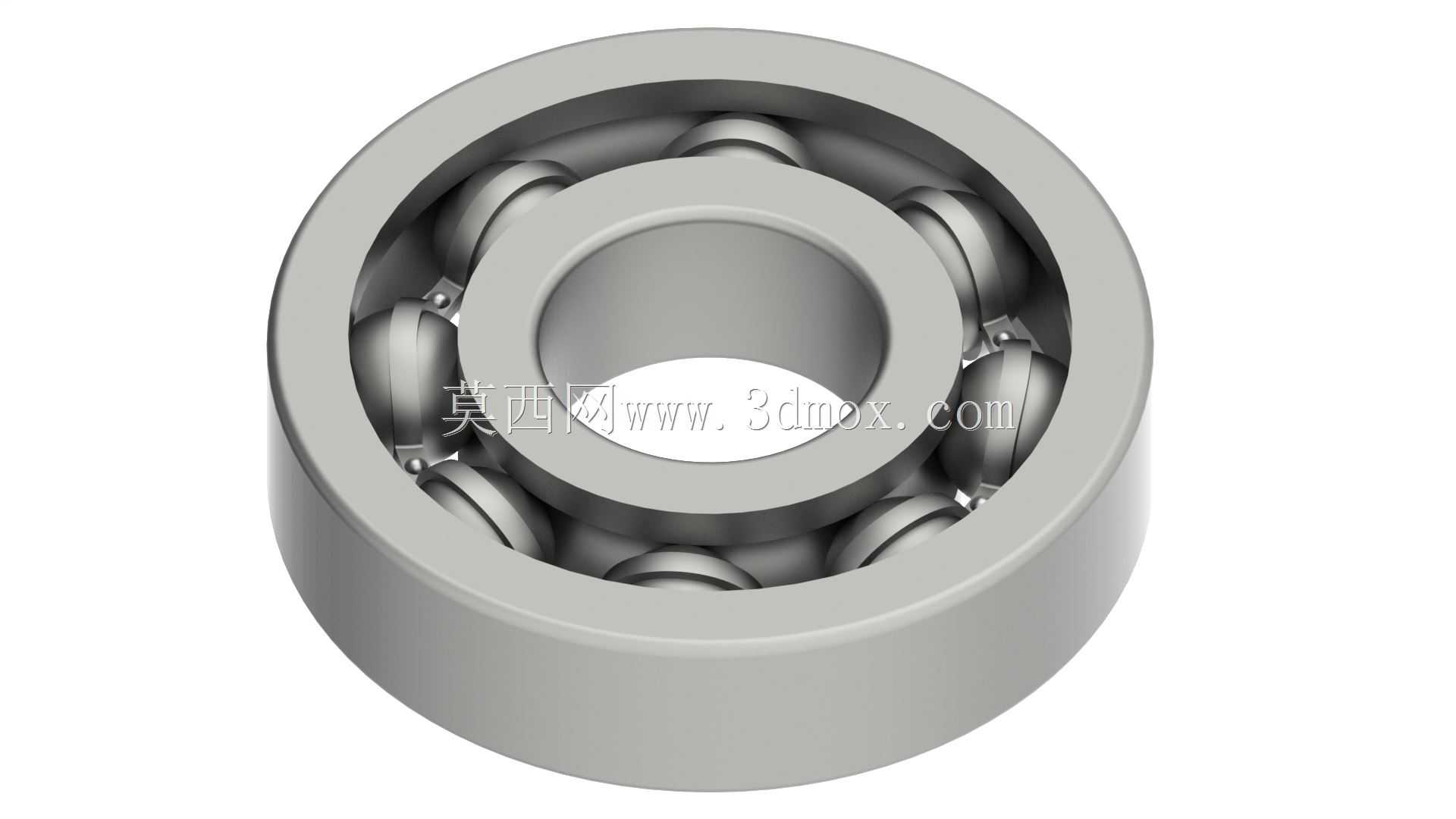

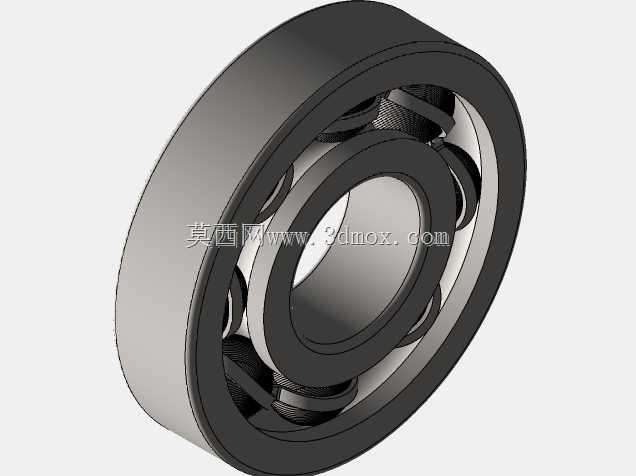

从功能特性来看，该款轴承采用深沟滚道结构设计，内圈与轴颈配合安装，外圈嵌入设备轴承座的安装孔位，中间均匀排布的钢制滚珠作为滚动体，配合保持架将每颗滚珠等距分隔，避免滚珠运转过程中相互摩擦碰撞，保证运转过程的平稳性。这类结构的轴承不仅可以承受稳定的径向载荷，也能在设备启停、工况波动时承受一定程度的双向轴向载荷，适配中等转速的常规运转工况，入门级的结构设计也更便于初学者理解滚动轴承的核心构造逻辑，掌握支承类零件的设计要点。

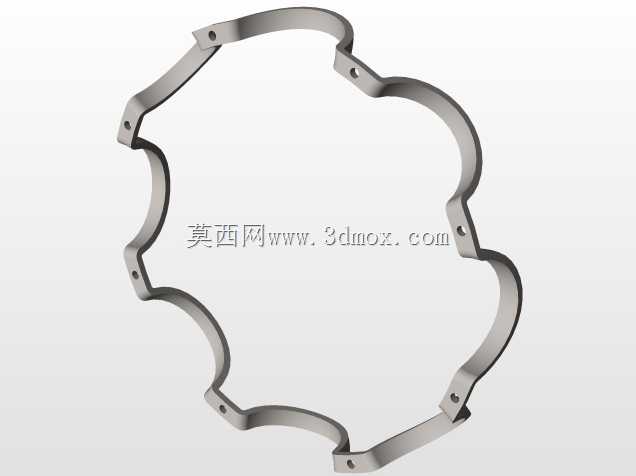

在设计思路上，该模型严格遵循滚动轴承的通用设计逻辑：首先根据常规小功率传动场景的载荷需求，确定轴承的径向额定载荷参数，以此推导内圈、外圈的滚道曲率半径，保证滚道与滚珠的接触面积处于合理区间，既避免接触应力过大造成滚道压痕磨损，也防止接触面积过大增加不必要的摩擦阻力。其次对滚珠的直径与排布数量做了匹配设计，在保证套圈结构强度的前提下，尽可能增大滚珠直径、优化排布密度，提升轴承整体的承载能力。保持架采用浪形冲压结构，刚好卡合在每颗滚珠的两侧，既能够稳定分隔滚珠，也不会额外占用过多的轴承内部空间，同时控制整体重量。

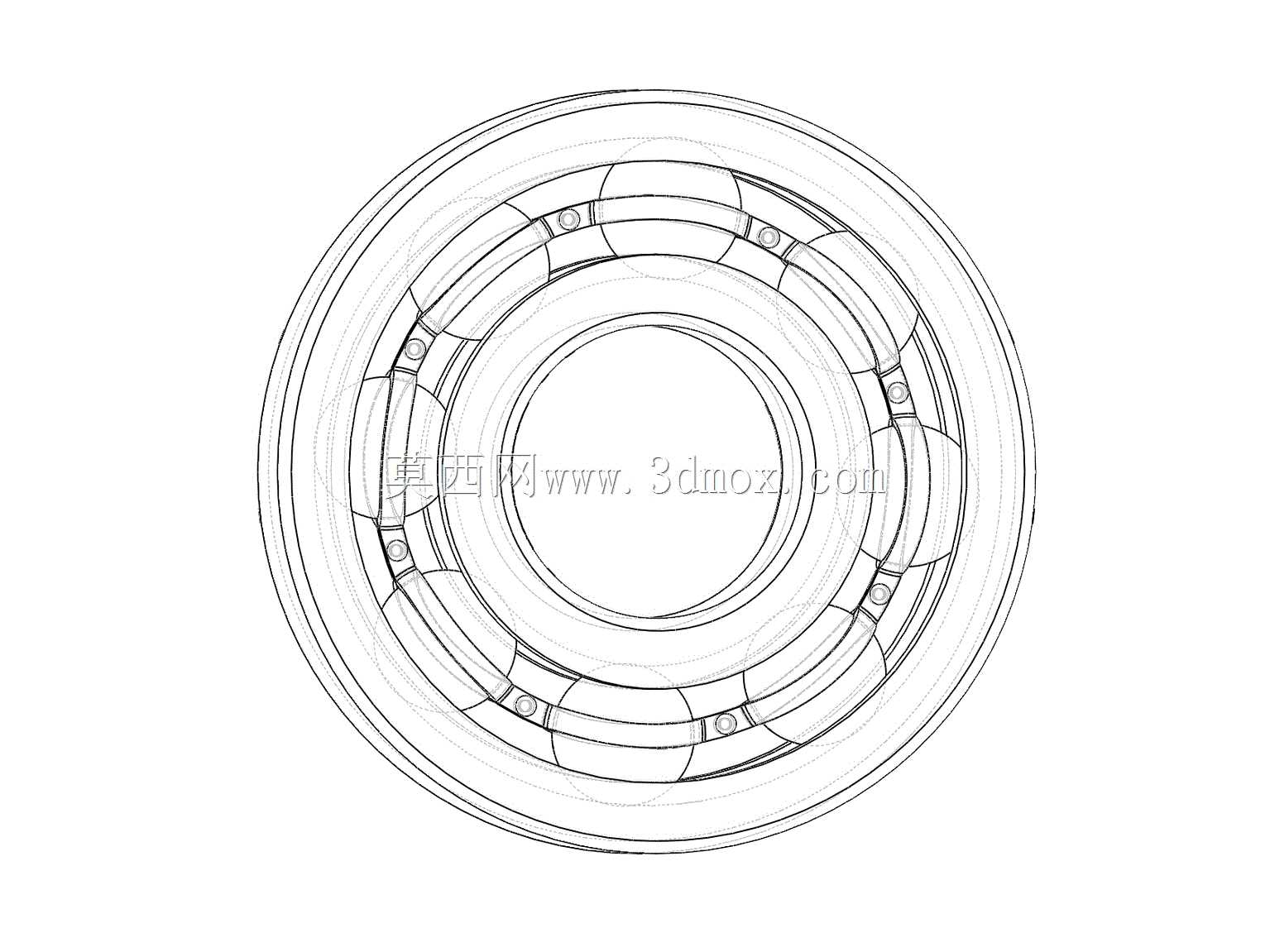

从外形尺寸与安装边界来看，该模型的内圈内径、外圈外径、轴承宽度都遵循通用的尺寸适配逻辑，内圈端面与轴肩的贴合面设计有合理的倒角，既可以避免安装时轴肩与轴承内圈发生干涉，也能引导轴承平稳推至安装位；外圈外侧的倒角同样适配轴承座孔的导入角，降低压装过程中的装配难度。设计时预留了合理的安装公差带，内圈与轴的配合、外圈与座孔的配合都符合中等精度传动场景的装配要求，不需要额外做特殊的定制加工，就可以直接适配常规标准的安装工位，同时轴承两端的平面度控制在合理范围内，保证安装后轴承端面与轴肩、座孔端面能够紧密贴合，避免运转过程中出现窜动问题。
