折叠式起重液压臂结构设计

这款折叠式液压起重臂是中小吨位起重作业场景中的核心执行构件，主要适配车载小吊机、车间固定工位吊、仓储轻型吊装设备、工程抢险随车吊等场景，可覆盖500kg以内的重物吊装、移位、精准对位作业需求，在狭小作业空间内的物料转运场景中具备突出的适配性，相比直臂式起重结构，其折叠收拢后占用空间更小，作业时可通过多节臂的协同动作覆盖更大的作业半径，同时可灵活调整吊钩的作业高度与伸出距离，适配车间设备维修零部件吊装、仓储货架高位取放货、户外小型设备安装吊运等多种实际作业需求。

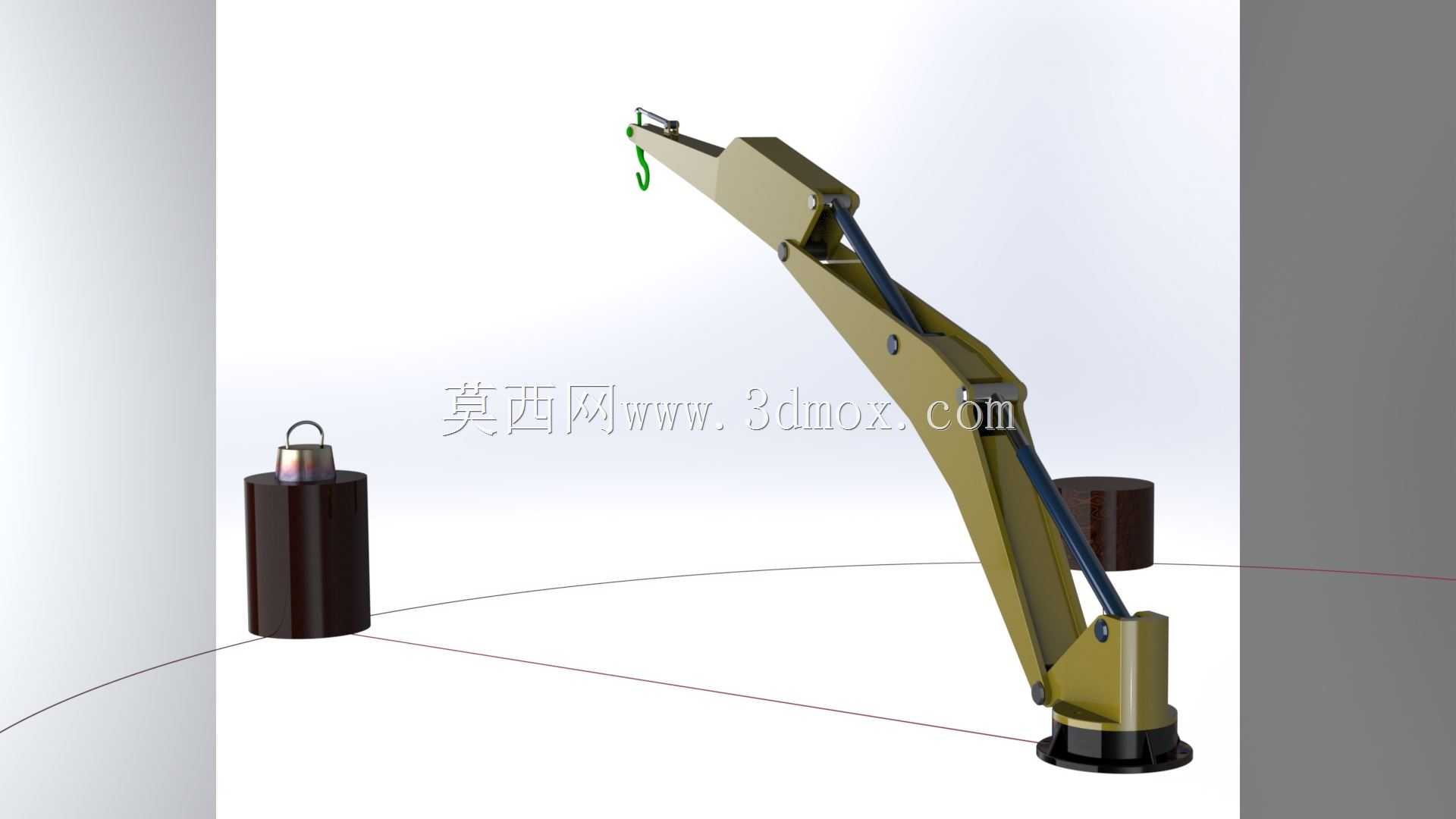

该液压臂采用多节铰接臂架结构，核心功能通过两组液压油缸的伸缩动作实现臂架的变幅与折叠，底座采用回转支撑结构设计，可实现水平方向360度全回转作业，臂架末端配置标准吊钩组件，可搭配不同规格的吊具适配不同形态的被吊物料。在功能特性上，该结构通过液压驱动实现平稳的动作输出，作业过程中无明显冲击抖动，可实现重物的精准对位放置，臂架的铰接点均配置耐磨衬套结构，可降低长期往复动作带来的铰接磨损，延长构件的整体使用寿命，液压管路沿臂架内侧走线布置，既避免作业过程中管路被外物剐蹭损坏，也让整体外观更加规整简洁。

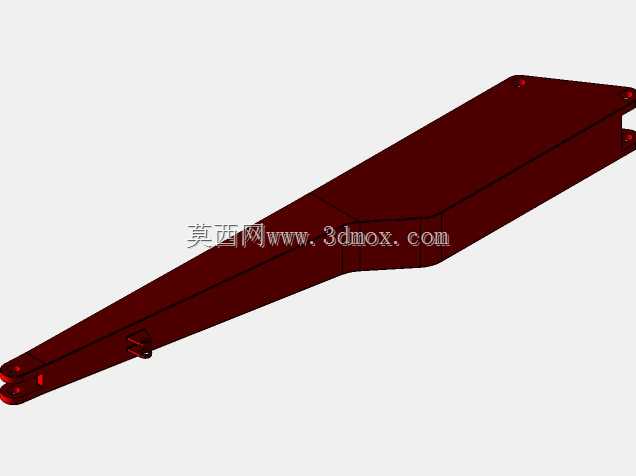

在设计思路上，该结构优先考虑作业空间的适配性，收拢状态下臂架整体沿底座竖直方向折叠，整体横向占用尺寸不足展开最大作业半径的三分之一，可适配安装在小型货车车厢、车间立柱旁、仓储通道侧边等空间局促的安装位置；展开作业时，第一节臂通过底部油缸驱动实现大角度变幅，第二节臂通过中部油缸驱动实现伸出与角度调整，两个动作可独立控制也可协同动作，可灵活调整吊钩的作业位置，覆盖从底座周边到最大作业半径内的环形作业区域。在安装边界上，底座采用法兰式安装结构，安装面预留均匀分布的固定螺栓孔，可直接固定在配套的回转平台或者设备基座上，安装时需保证基座的承载能力满足臂架最大起重量下的倾覆力矩要求，臂架收拢状态下的竖直高度适配常规2.5米以上的室内作业空间，展开后最大作业高度可覆盖常规车间三层货架的取放货需求，最大作业半径可覆盖小型车辆周边3米范围内的吊装作业需求，整体结构的受力经过优化，臂架采用变截面箱型结构设计，在保证整体结构强度满足额定起重量要求的前提下，尽可能降低臂架自身重量，减少驱动负载，提升动作的灵活性。
