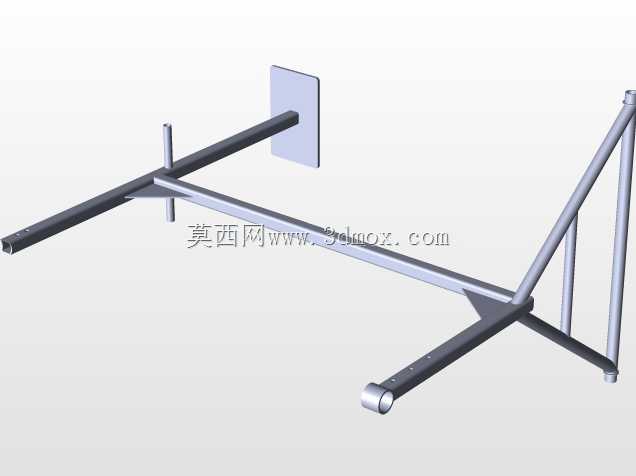

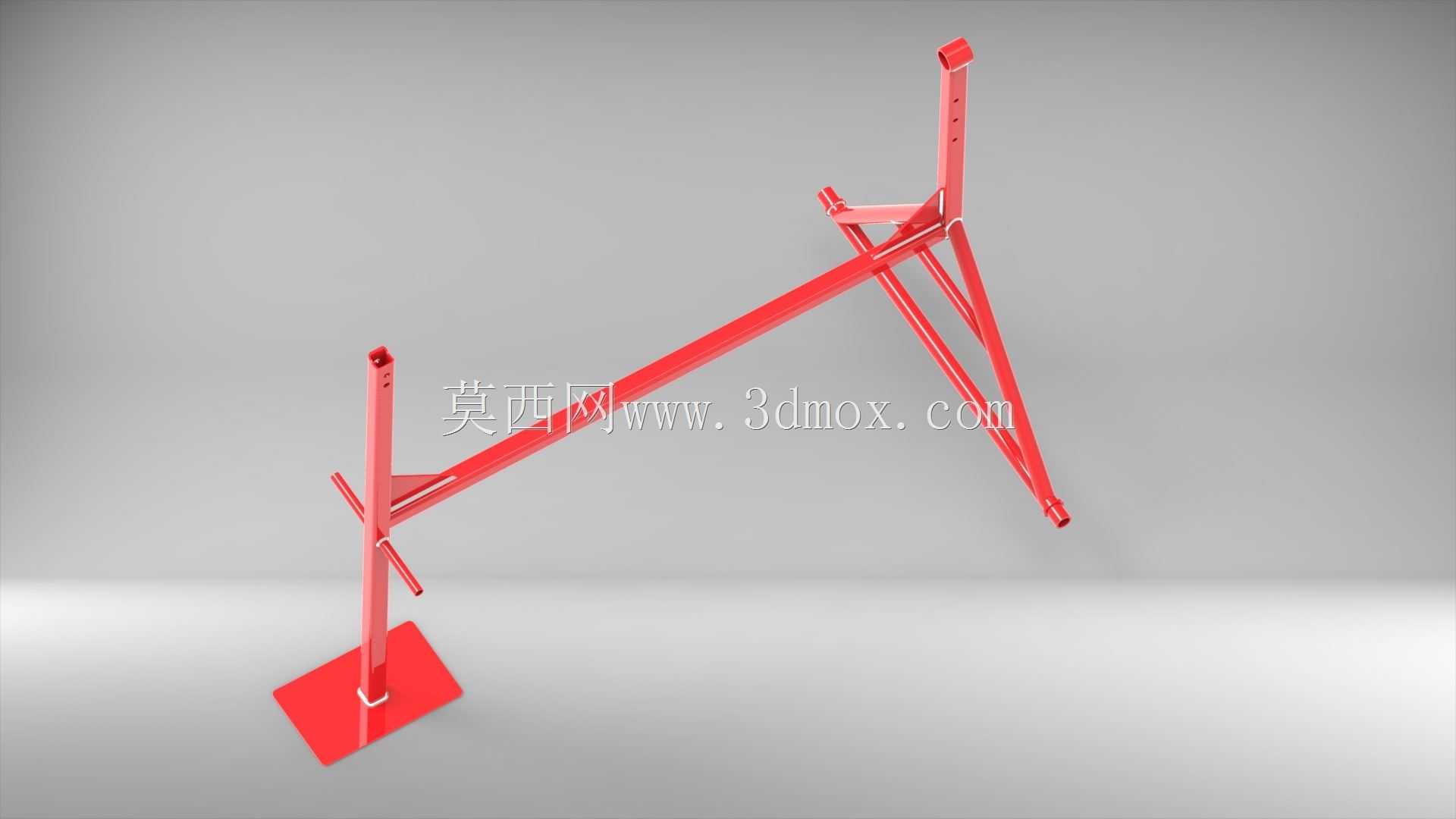

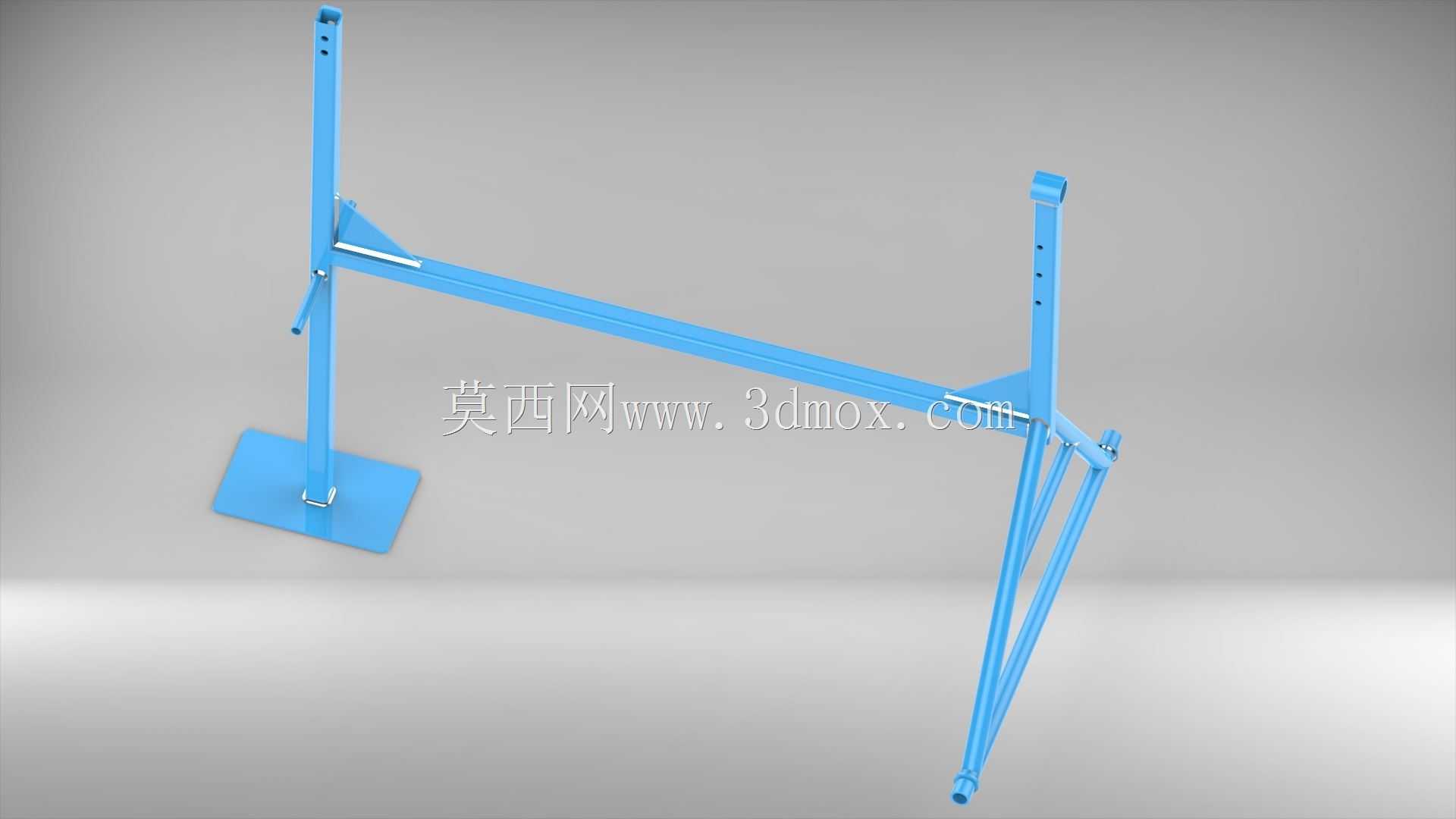

这类单侧悬臂式支撑支架,在车间工位物料暂存、轻型工装挂载、生产线旁工具悬挂场景中应用十分普遍,区别于双侧对称的龙门支撑结构,单侧三角支撑的形式能最大化释放支架一侧的操作空间,操作人员在取放挂载物件时不会被另一侧的立柱阻挡,尤其适合工位侧边沿墙布置、或是生产线设备旁的窄空间安装场景。从结构受力逻辑来看,该支架采用单根竖直主立柱搭配斜向三角撑的组合形式,主立柱底部采用方形安装底板,底板上预留两个螺栓固定孔,安装时可通过膨胀螺栓直接固定在混凝土地面,或是通过T型螺栓固定在车间铸铁平台的T型槽上,安装边界要求地面平整度误差不超过2mm/m,避免立柱受偏载时出现附加弯矩。主立柱上沿竖直方向等距开设多组调节孔,
可根据实际挂载高度需求调整悬臂横梁的安装位置,调节孔采用圆孔设计,配合圆柱销实现悬臂的高度锁定,相比长圆孔调节形式,圆孔的定位精度更高,承载时孔壁的受力更均匀,不会出现长期受载后孔位变形滑移的问题。悬臂横梁与主立柱的连接位置增设了三角形加强筋板,筋板分别与横梁上表面、立柱侧壁满焊连接,有效抵消悬臂末端受载时在连接根部产生的弯曲应力,避免焊缝长期受交变载荷出现开裂。斜向支撑腿从主立柱中下部位置延伸至悬臂横梁的前端下方,与横梁、主立柱共同形成稳定的三角形受力结构,斜撑底部同样设置横向连接横杆,横杆两端设置可调式支撑脚,可根据地面实际高度调整支撑脚的伸出长度,保证整个支架的四个接触点都能均匀受力,避免出现单点悬空导致的支架晃动问题。

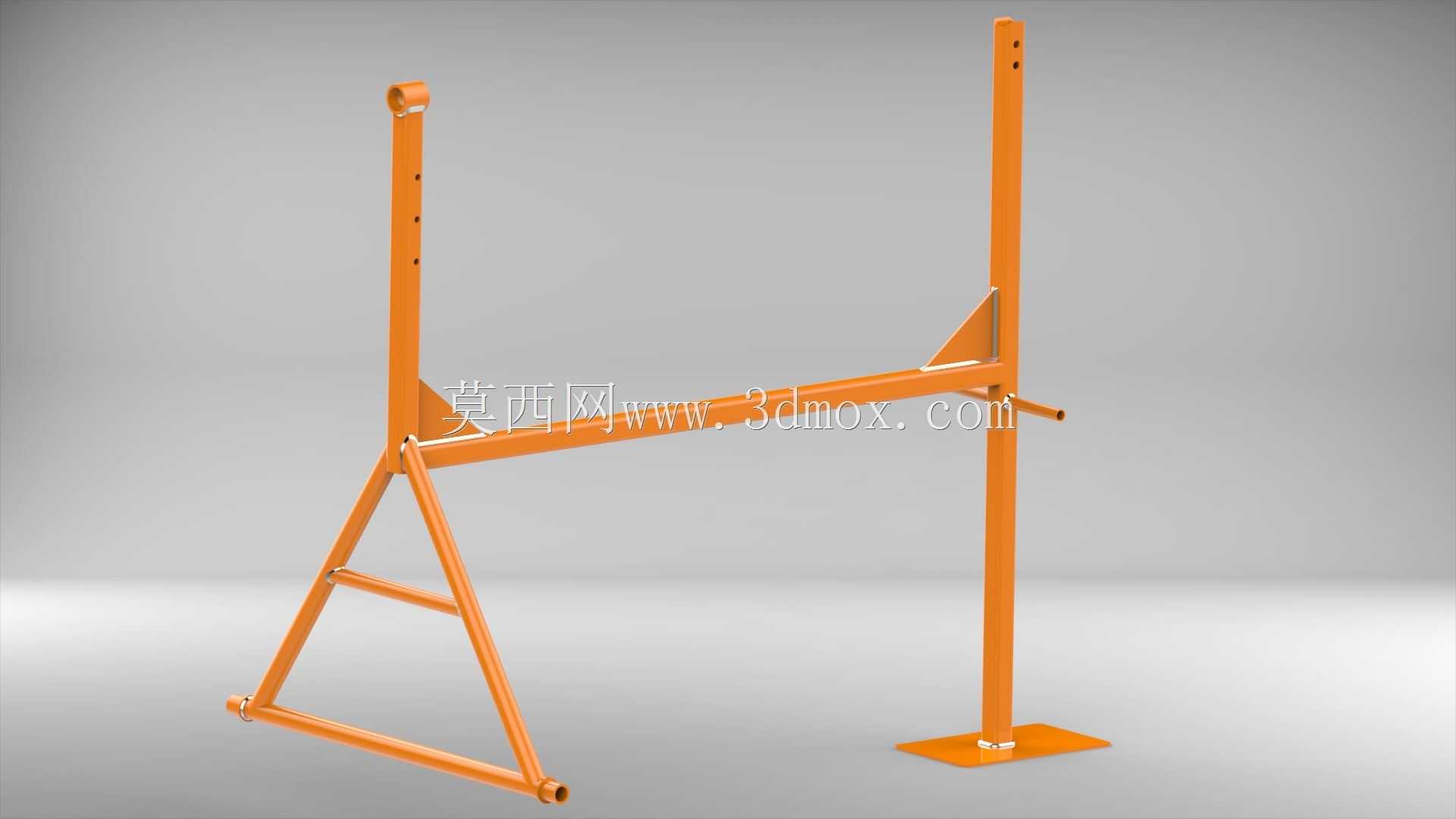

悬臂的末端设置有带通孔的安装座,可用于挂载小型起重葫芦、料框挂架、或是气动工具的平衡器,安装座的通孔采用同轴设计,保证挂载后吊具的受力方向与竖直方向重合,避免出现侧向分力。整个支架的构件全部采用标准矩形钢管焊接成型,所有外露焊缝均做打磨平滑处理,表面喷涂橙色防锈漆,既符合车间工业设备的安全色标识要求,也能在潮湿车间环境下起到防锈蚀作用。在设计这类支架时,首先需要根据额定挂载载荷计算各构件的截面尺寸,主立柱的截面规格要满足最大偏载下的压杆稳定要求,斜撑的截面需要满足受压时的稳定性,悬臂横梁则需要校核末端最大载荷下的挠度,通常要求悬臂末端的静载挠度不超过悬臂长度的1/500,避免挂载物件时出现明显的下晃。安装时需要注意,
主立柱的竖直度偏差需要控制在1/1000以内,若竖直度偏差过大,会导致立柱承受额外的偏心弯矩,降低整体的承载能力。底部的方形安装底板需要与地面完全贴合,若地面存在局部凸起,需要提前打磨平整,避免底板悬空导致螺栓受载后出现断裂。这类支架相比固定式的焊接工作台,具备结构简单、安装便捷、高度可调的优势,在机加工车间、装配生产线、仓储分拣区都能灵活部署,既可以单独使用作为轻型挂载支撑,也可以多组并排组合,形成长距离的悬臂承载工位,用于悬挂生产线的供电线缆、气动管路,或是暂存待装配的小型零部件。在实际建模过程中,需要重点关注各焊接构件的焊缝间隙预留,通常钢管对接的焊缝间隙预留1.5-2mm,保证焊接时能够焊透,同时要注意各调节孔的位置度公差,确保悬臂在不同高度调节时,连接销能够顺利穿入,不会出现孔位错位的问题。支架的所有尖角位置都做了R3的圆角处理,避免操作人员在工位旁走动时被尖角磕碰,符合车间安全设计的规范要求。
