仿生拓扑优化叉骨形机械连接承载构件

　　该构件属于机械系统中的核心连接承载类部件，整体采用仿生叉骨式的对称布局设计，核心作用是在多组相对运动的部件之间传递交变载荷，同时兼顾安装空间受限场景下的结构紧凑性要求。从实际应用场景来看，这类构件常见于需要同时承受多方向拉压、冲击载荷的铰接连接部位，比如行走机构的悬架连接端、重载设备的摆动铰接支座、工业机器人臂部的辅助承载连接位，这类场景的共性特点是安装空间局促，载荷输入方向不单一，传统的块状连接座不仅重量偏大，还容易在应力集中位置出现疲劳开裂问题。

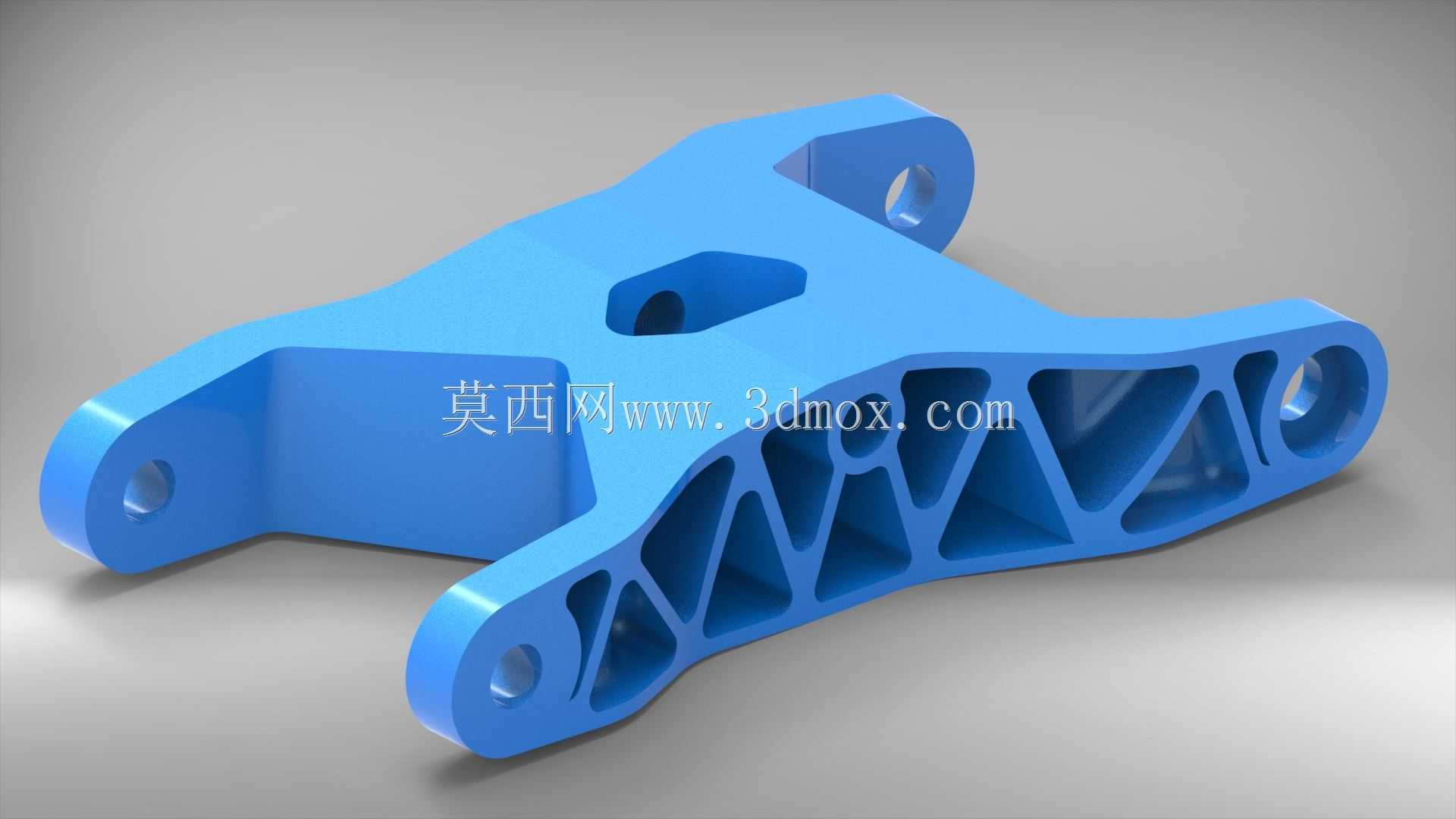

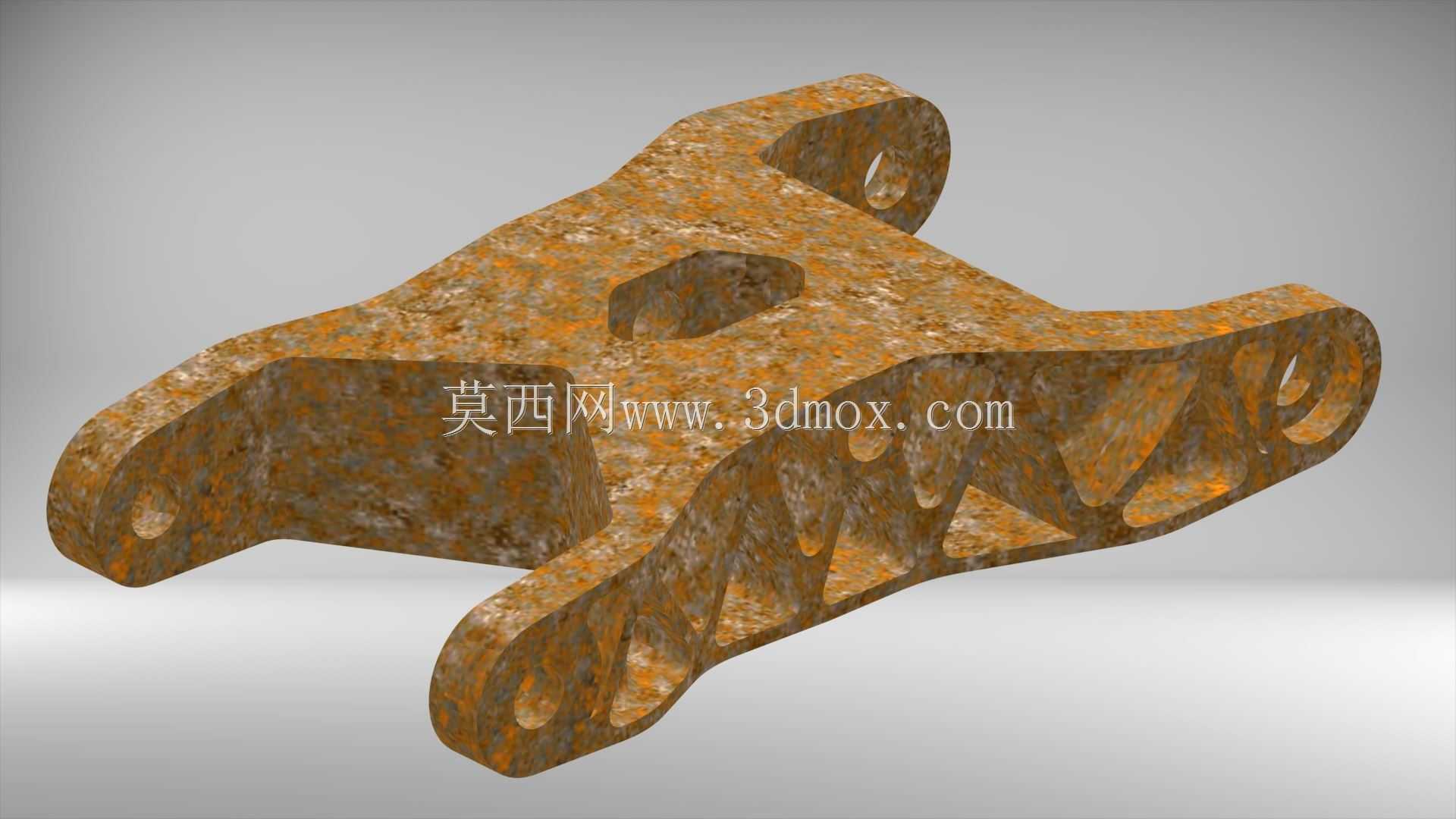

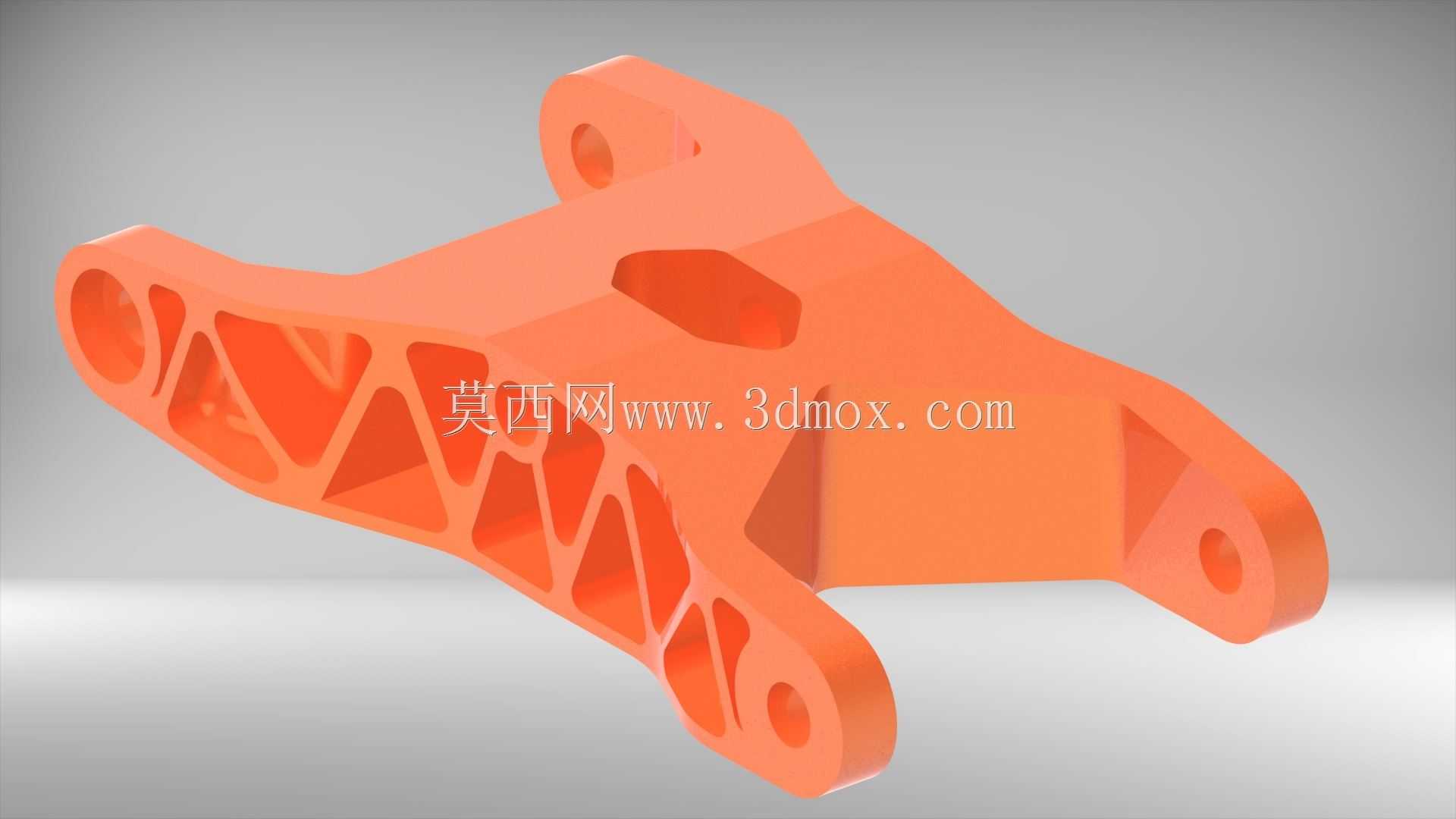

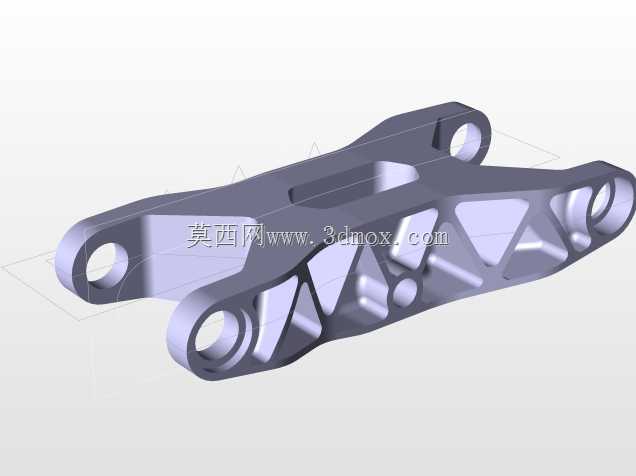

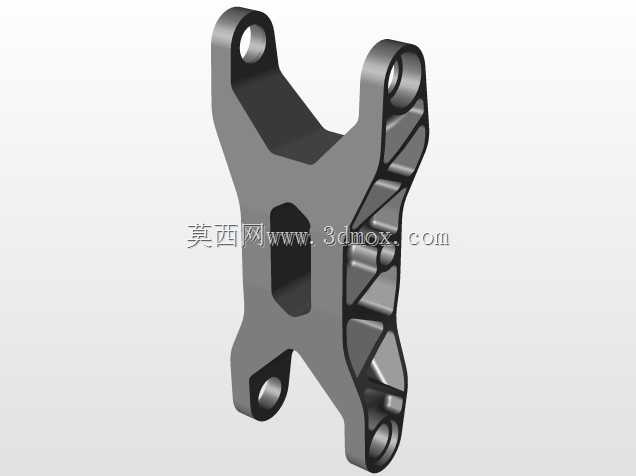

　　设计阶段首先锁定了三个安装边界的位置参数：两端的两组同轴铰接孔位分别对应两个被连接件的铰接轴安装需求，中部的通孔用于穿装锁紧销轴或者定位销，三个安装位的相对位置完全匹配配套设备的运动包络要求，不会在部件摆动过程中与周边结构产生运动干涉。整体外形没有采用传统的等壁厚实体结构，而是通过拓扑优化逻辑去除了非承载区域的冗余材料，主体承力路径沿着三个安装点的连线方向分布，形成了类似生物骨骼的疏密有致的筋格结构，这种结构并非为了造型美观，而是在保证整体刚度满足载荷要求的前提下，尽可能降低构件自身重量，减少运动过程中的惯性载荷冲击。

　　从功能特性来看，构件的铰接孔位周边做了局部加厚处理，孔壁预留了足够的衬套安装余量，实际使用时可以压装耐磨铜套或者自润滑衬套，避免铰接轴直接与基体摩擦造成磨损，后期维护只需要更换衬套即可，不需要整体更换构件。中部的定位孔周边同样做了环形加强凸台，避免销轴锁紧时局部压应力过大造成基体变形。构件的所有外棱边都做了圆弧过渡处理，没有尖锐的直角结构，一方面可以减少热处理或者铸造过程中的应力集中，另一方面也能避免安装过程中划伤操作人员或者周边的管线部件。

　　实际选型适配时，需要重点核对三个安装孔的中心距参数、孔的内径尺寸，以及构件整体的最大外轮廓宽度，确保安装后构件在全行程摆动范围内，不会与周边的车架、臂体或者管线支架产生剐蹭。这类构件的承力筋条厚度经过反复迭代校核，在额定载荷下的最大变形量控制在铰接配合允许的间隙范围内，不会因为构件变形导致铰接轴卡滞，影响整体机构的运动灵活性。和传统的铸钢叉形接头相比，这种拓扑优化后的结构重量降低了近四成，同时应力分布更加均匀，最大应力点的数值比传统结构低20%左右，疲劳寿命有明显提升，尤其适合对自身重量有严格要求的移动类机械设备，比如高空作业平台的臂架连接部位、越野装备的悬架连接位置，既能满足承载要求，又能降低整体设备的自重，提升设备的有效载荷能力。

　　建模过程中需要注意，所有筋条与主体连接的位置都要做圆角过渡，避免出现应力突变的尖角，铰接孔的同轴度公差需要按照运动副的配合要求设定，保证衬套压装后不会出现偏斜。如果采用铸造工艺生产，还需要在筋条的合适位置预留工艺拔模斜度，同时保证各个部位的壁厚尽量均匀，避免铸造过程中出现缩孔、缩松等缺陷，影响构件的整体强度。如果采用金属3D打印工艺生产，则可以进一步优化内部的筋格布局，在不改变外部安装尺寸的前提下，进一步提升结构的比强度，适配更高载荷等级的使用场景。
