折叠式起重作业液压吊臂结构设计

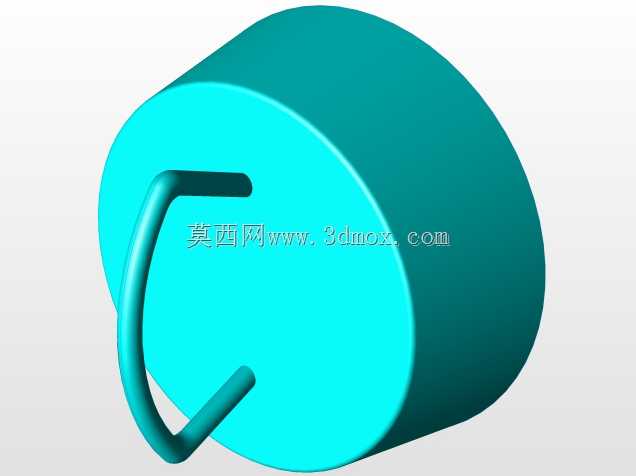

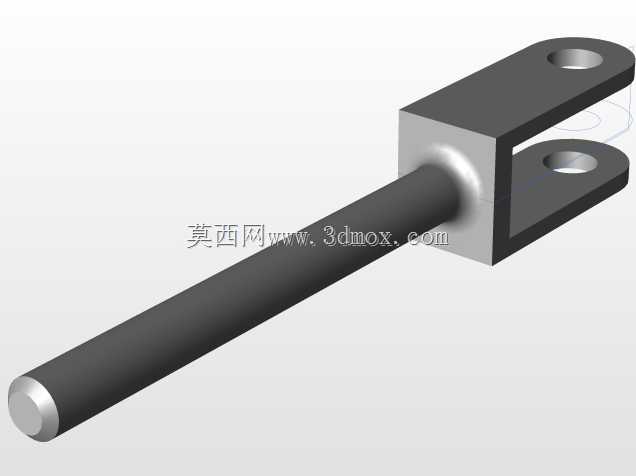

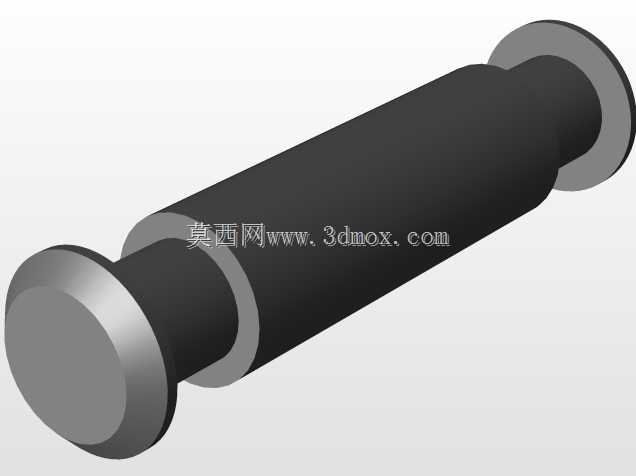

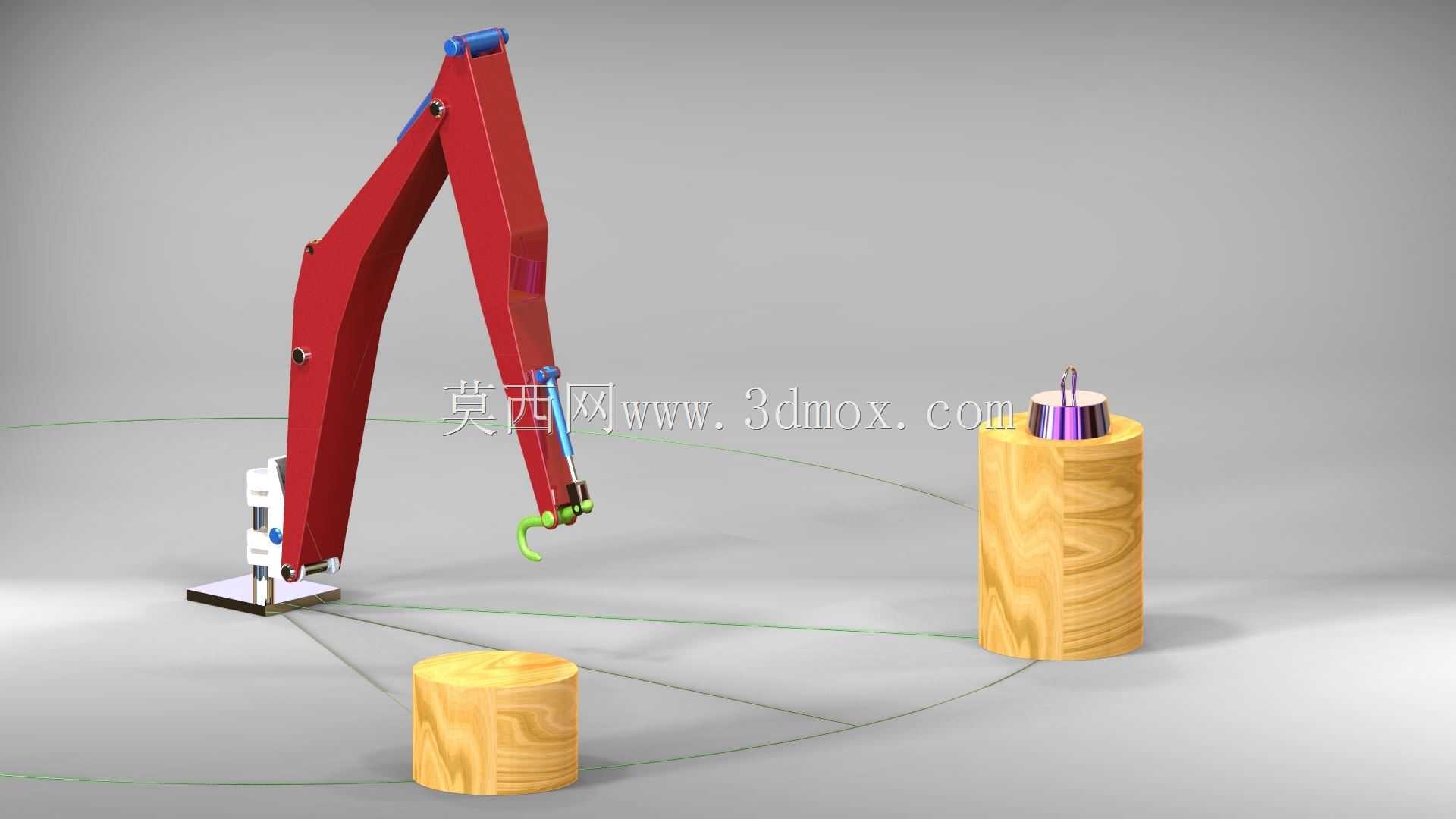

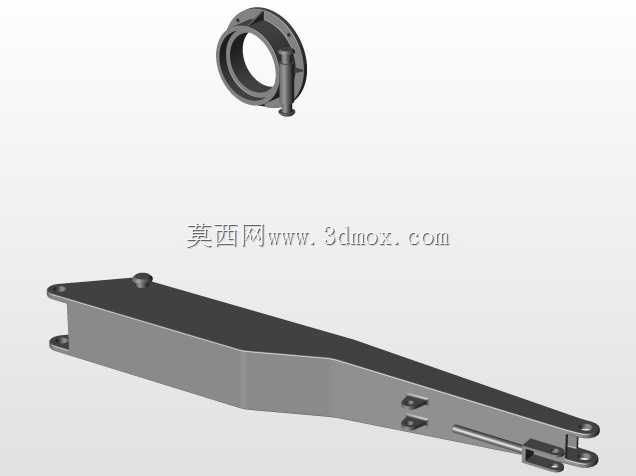

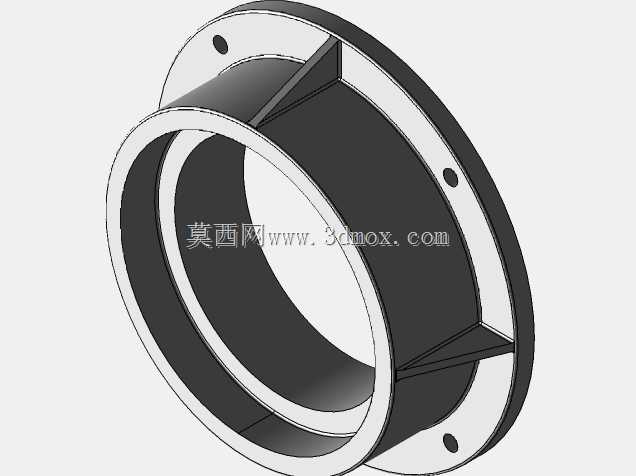

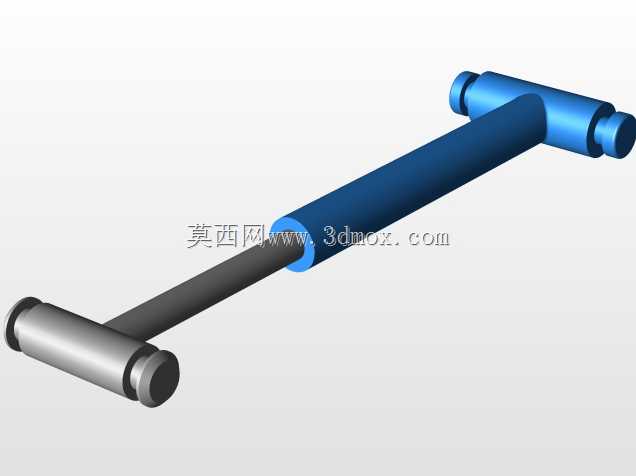

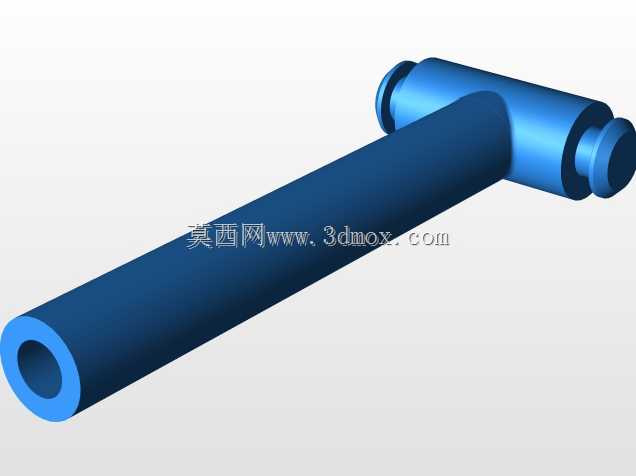

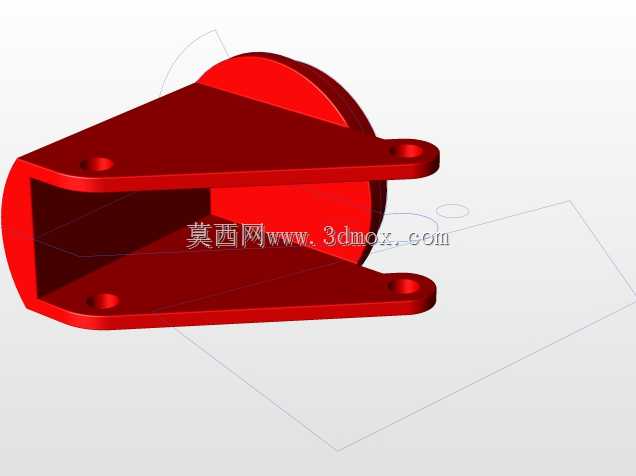

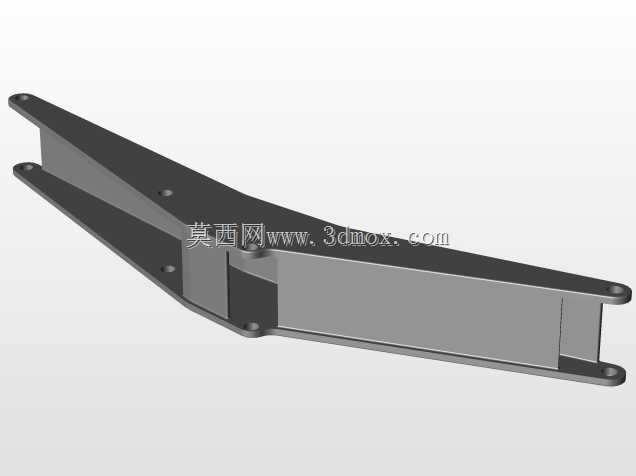

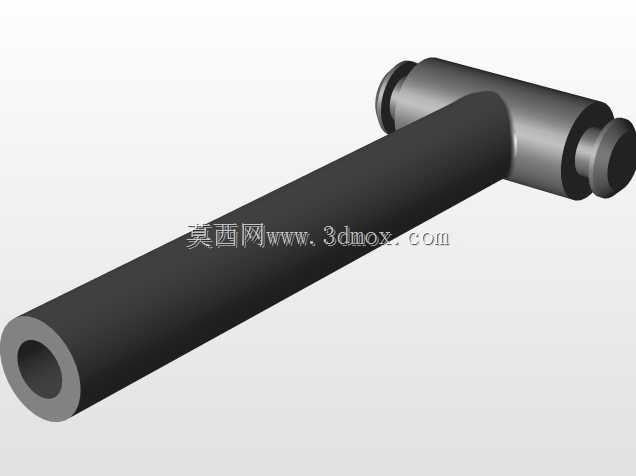

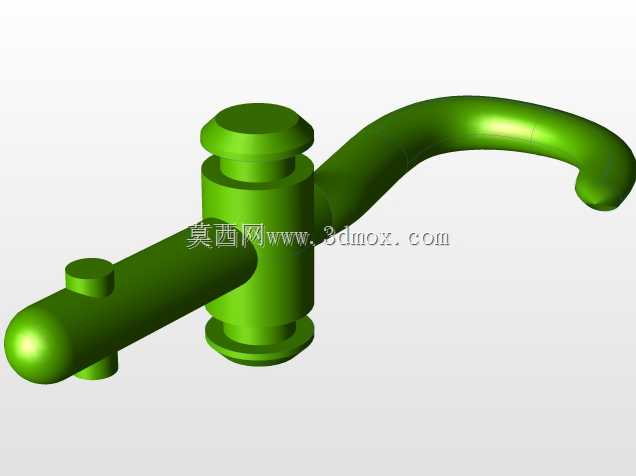

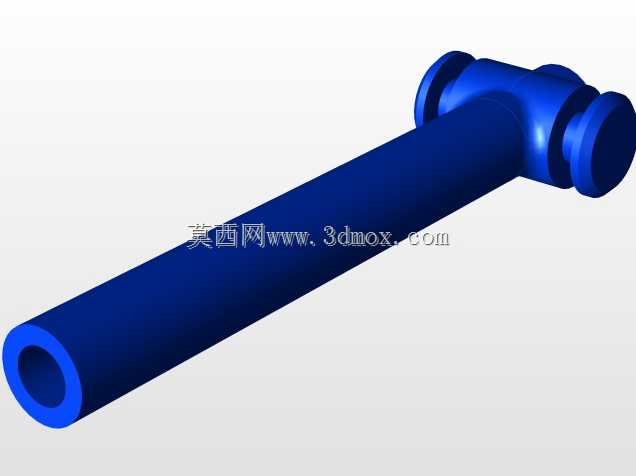

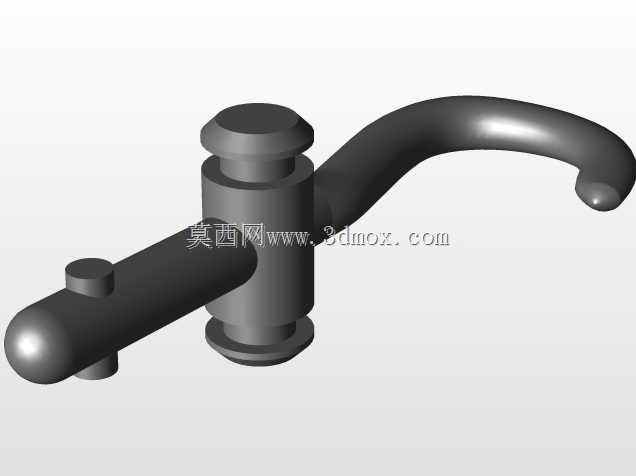

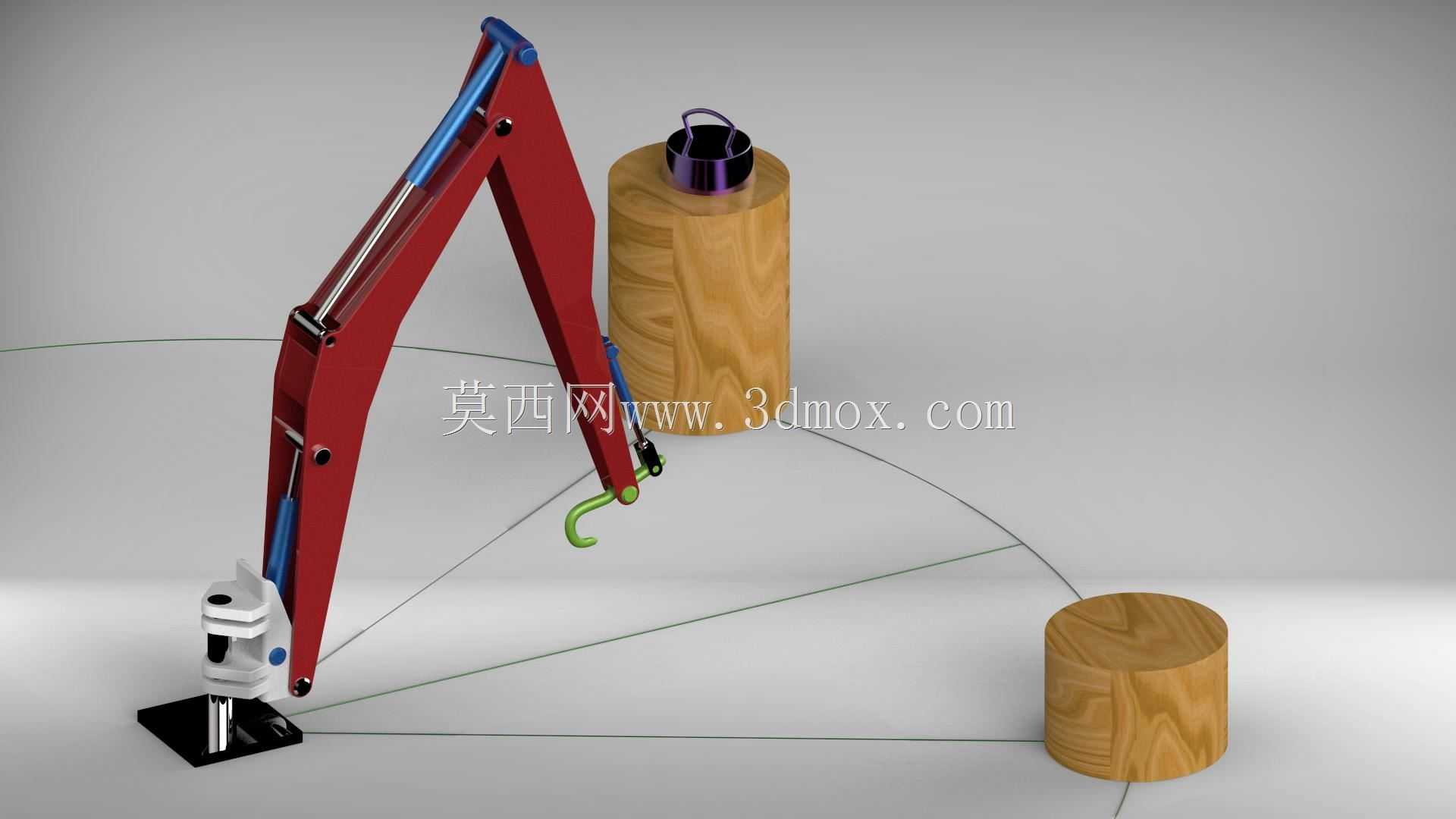

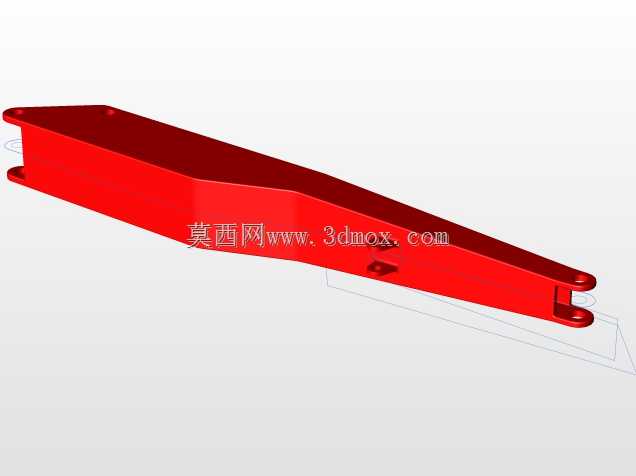

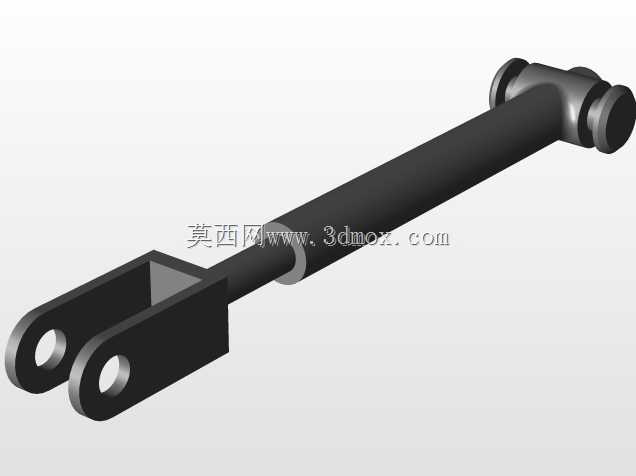

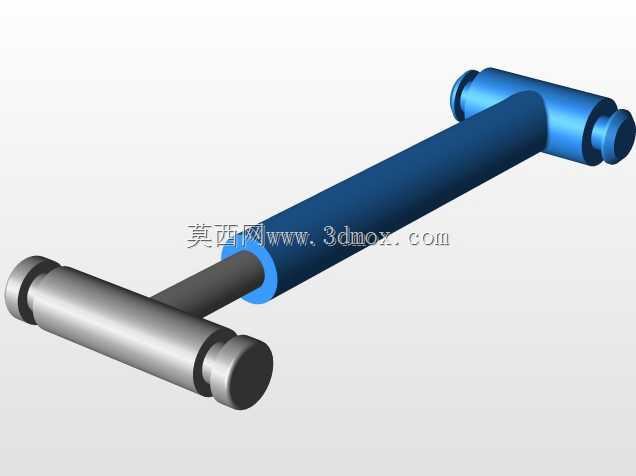

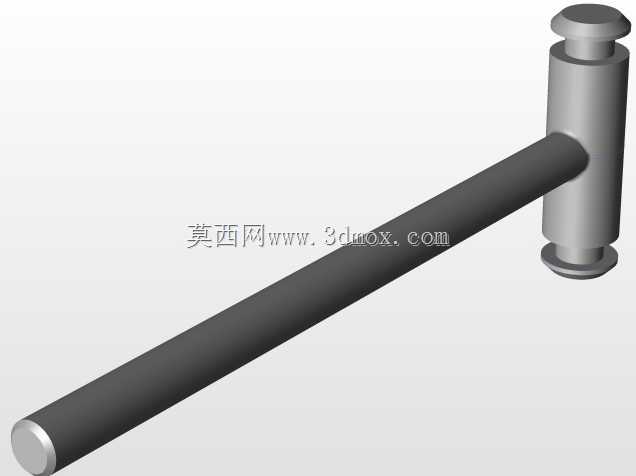

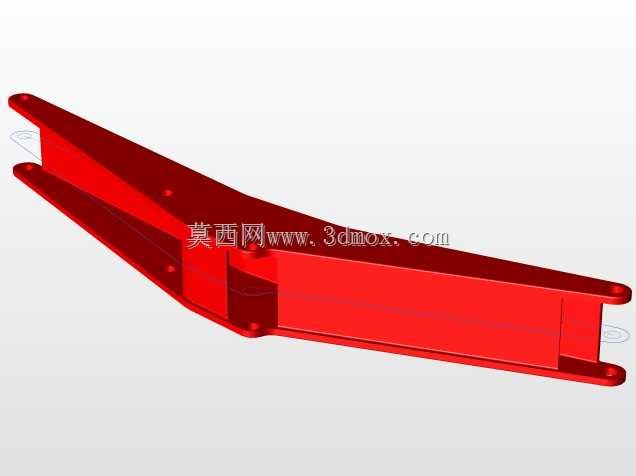

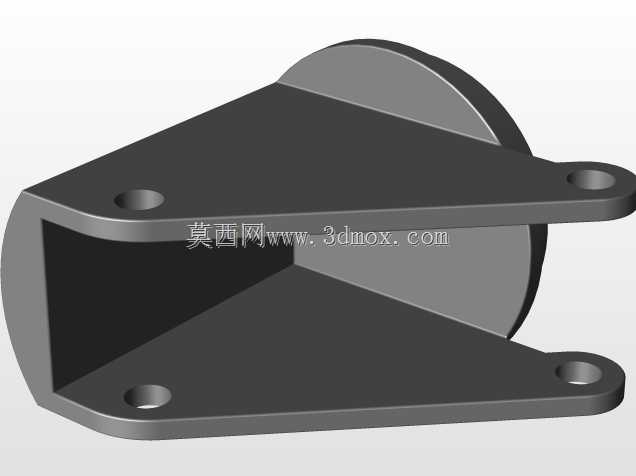

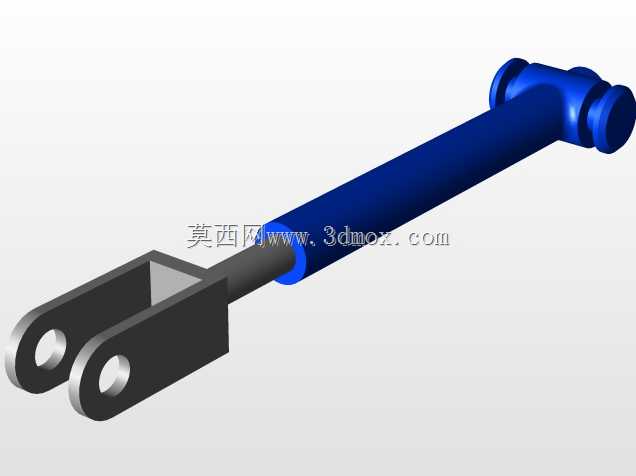

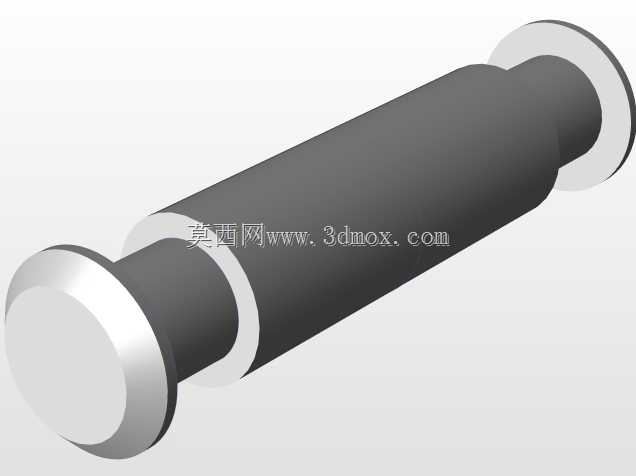

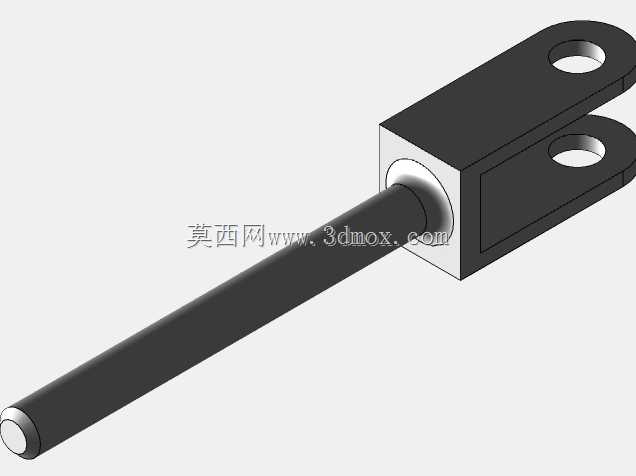

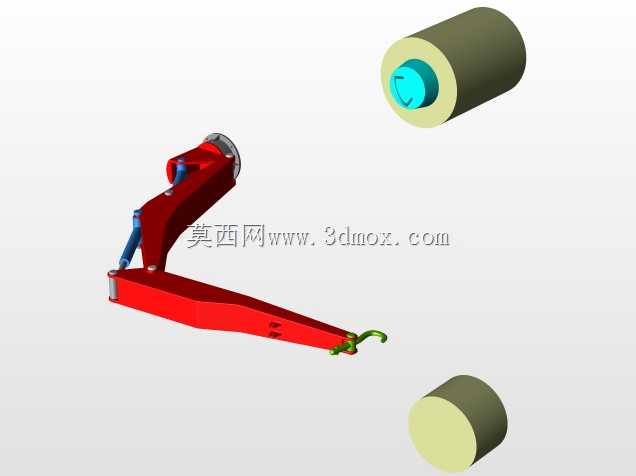

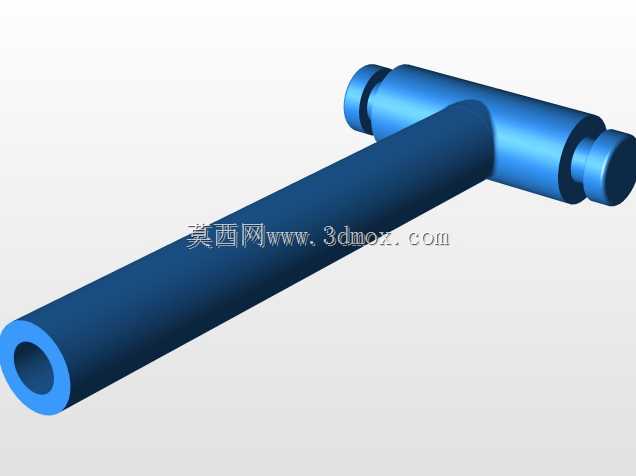

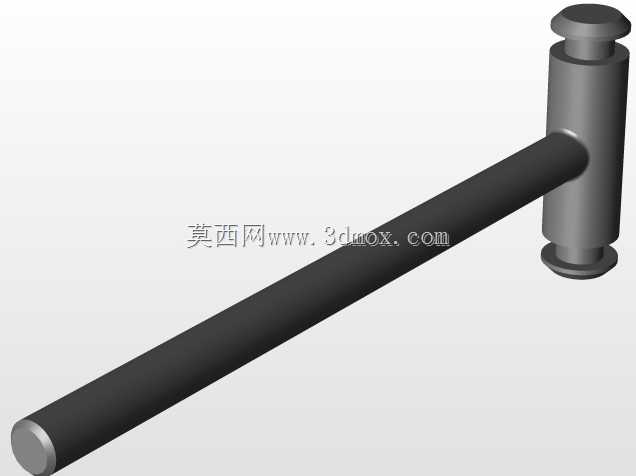

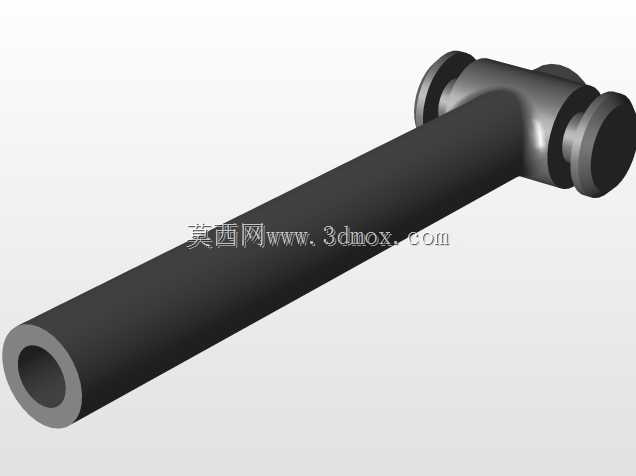

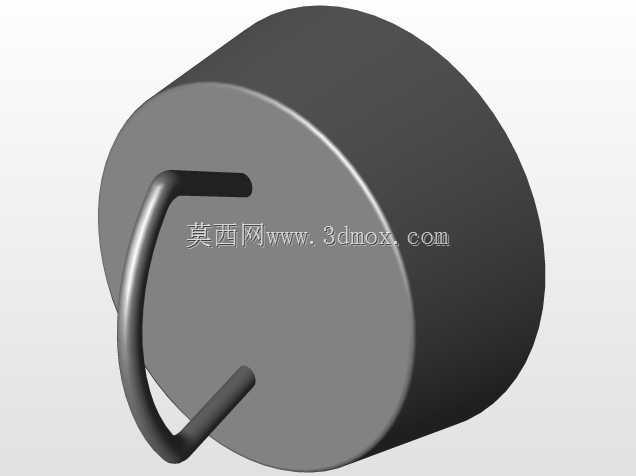

这款折叠式液压吊臂主要面向小吨位定点吊装作业场景，常见于车间内重型工件转序、仓储区域重型货位调整、小型设备安装就位、户外轻型抢险吊装等作业场景，适配固定基座安装或搭载在小型移动作业平台上使用，能够在有限作业空间内完成不同半径、不同高度的重物吊运需求，替代传统人工搬抬或大型起重设备无法进入狭窄区域作业的空白。该液压臂采用多节折叠臂架结构，依靠内置的液压油缸驱动各节臂架完成俯仰、伸展动作，末端配置专用吊钩作为重物挂载点，作业时可通过液压系统的压力调节控制起吊重量，通过各节臂的角度调整覆盖扇形作业区域，能够在基座固定的情况下，覆盖半径内不同位置的吊装点位，无需频繁移动基座即可完成多点位的重物转移作业。设计过程中优先考虑了作业空间的适配性，臂架采用箱型截面结构，在保证结构强度满足额定起吊载荷要求的前提下，尽可能压缩臂架折叠后的整体占用空间，折叠状态下整体轮廓紧凑，不会占用过多的安装场地空间；臂架各铰接点均配置了耐磨轴套与润滑点位，能够降低长期往复摆动带来的结构磨损，延长设备的整体使用寿命。安装边界方面，该液压臂底部采用方形法兰安装基座，可通过螺栓紧固在预制的混凝土基础或钢制安装平台上，安装时需保证基座平面的水平度，避免臂架作业时出现附加侧向载荷；臂架完全伸展时的作业半径可覆盖基座周边数米范围，最大起升高度可满足常规车间内二层平台或普通货堆高度的吊装需求，作业时臂架的运动轨迹无额外外凸结构，不会与周边的设备、货架发生干涉。液压管路沿臂架内侧排布，既能够避免作业过程中管路被外物剐蹭损坏，也能让整体外观更加整洁，末端吊钩配置了防脱卡扣结构，能够防止吊装过程中吊索滑脱引发的安全风险，各节臂的液压油缸均配置了液压锁结构，即便液压系统出现压力波动，臂架也不会出现意外下落的情况，保障作业过程的安全性。
