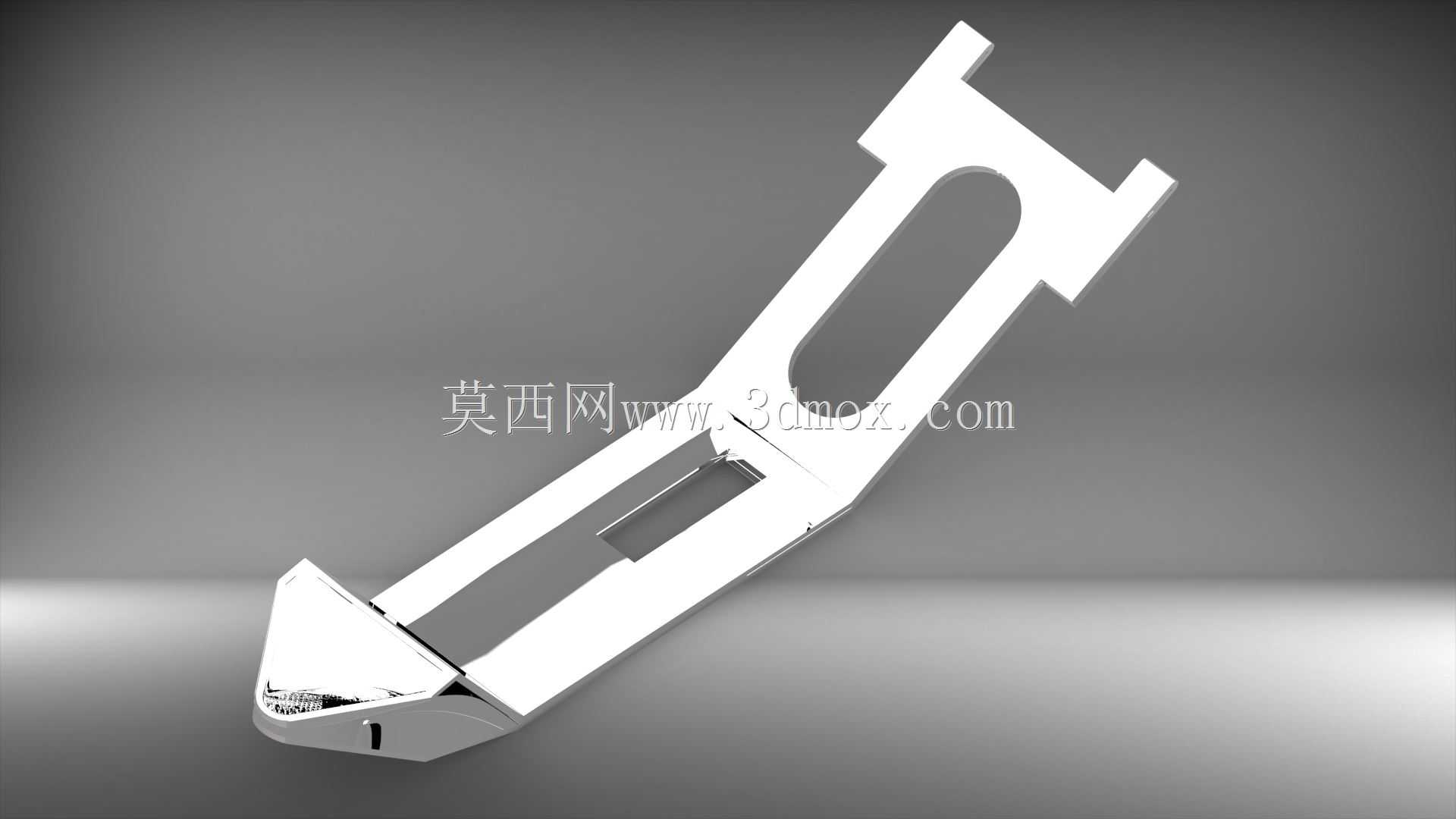

凹凸结构长触点机械连接构件

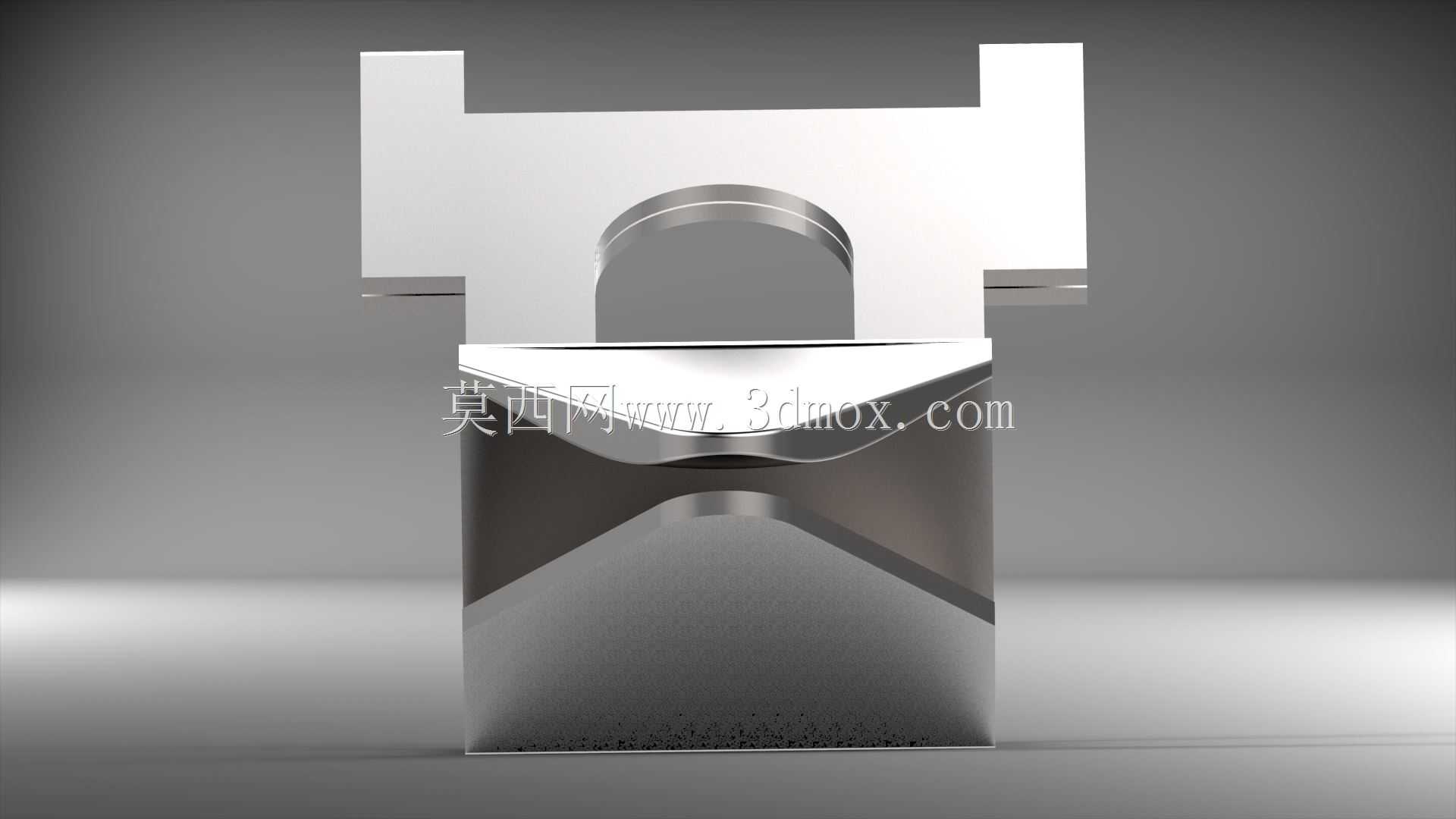

　　这类带凹凸配合结构的长触点构件，常见于低压配电回路的主回路接插单元、工业连接器的公母端对接部位，以及自动化产线里快换工装的定位导电接触位置，核心作用是在两个相对运动或者需要频繁拆装的部件之间，实现稳定的机械定位与可靠的电流导通，避免接插过程中出现偏载、接触电阻过大、局部烧蚀的问题。从结构设计逻辑来看，构件上部的对称凸台结构，是为了匹配安装基座上的对应凹槽，在装配时可以直接滑入导向槽完成预定位，不需要额外的定位销辅助，凸台的侧边做了微小的倒角处理，能够抵消安装时±0.2mm的位置偏差，降低装配对位的难度，适合产线快速换型或者现场运维的快速拆装需求。中间的半圆弧内凹结构，是与配对圆柱触点的配合面，圆弧的曲率半径比配对圆柱触点大0.

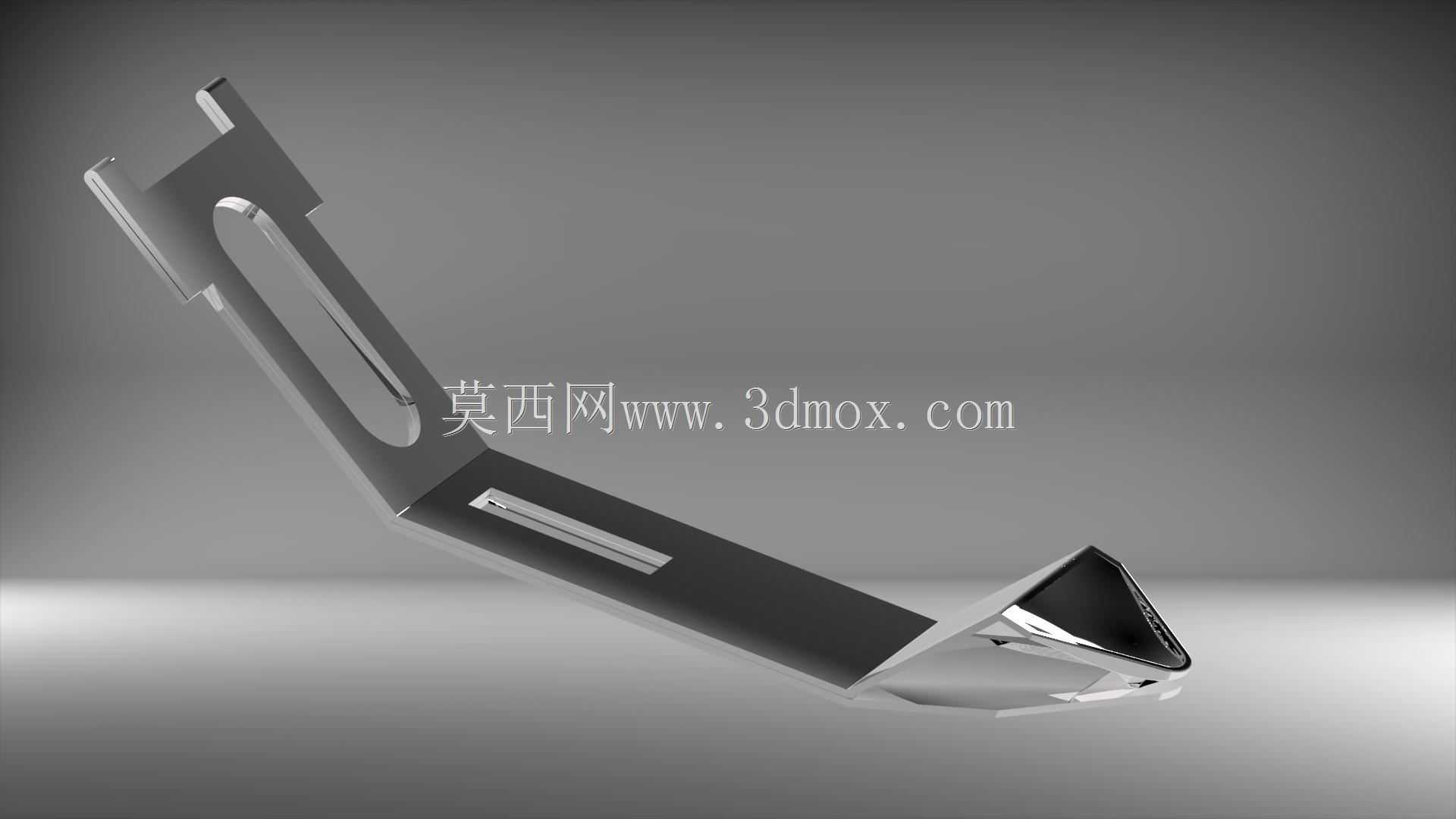

　　15mm，保证接触时是线接触而非面接触，既能在接触压力足够的情况下降低接触电阻，又能避免面接触带来的加工精度要求过高、接触面容易积尘导致导通不良的问题，圆弧面的表面粗糙度控制在Ra1.6以内，减少接触时的摩擦阻力，提升反复插拔的使用寿命。下部的V型凹凸结构，是整个构件的受力承载部位，当触点对接完成后，配对构件的V型凸块会嵌入这个凹位，承担横向的剪切力，避免电流导通部位承受额外的机械载荷，防止长期受力导致接触部位变形、接触压力下降，这个V型结构的角度设计为90度，是兼顾导向性能和承载能力的最优角度，角度过小会导致导向行程过长，占用过多安装空间，角度过大则会失去自动对中的导向作用，装配时容易卡滞。从安装边界来看，

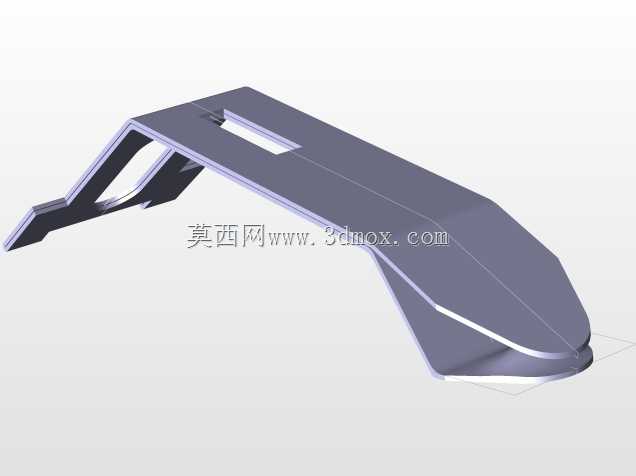

　　构件整体的安装基准面是底部的平面，安装时需要保证这个平面与基座的安装面完全贴合，平面度公差要求在0.05mm以内，否则会导致上部的接触圆弧面出现倾斜，配对触点接触时出现单边受力的情况，局部接触压力过大容易加速磨损。构件的总宽度方向的安装预留间隙单边不小于1mm，避免温度变化产生热胀冷缩时，构件与基座侧壁出现卡滞，高度方向的安装空间需要预留出触点插拔时的行程，行程长度不小于12mm，保证对接时能够完全到位，不会出现半接触的状态。在实际设备运行中，这类触点构件通常会配套恒压弹簧使用，弹簧的压力直接作用在构件背部的平面上，保证接触压力稳定在8-12N之间，压力过小会导致接触电阻超标，大电流通过时发热严重，压力过大则会导致插拔力过大，

　　操作困难，同时加速接触表面的磨损。设计时还考虑了防呆需求，上部的两个凸台做了非对称的宽度设计，其中一侧凸台比另一侧宽2mm，对应的安装槽也做了匹配的非对称结构，能够完全避免装配时方向装反的问题，不需要额外做防呆标识，降低装配出错的概率。这类构件的材质通常选用高导电铜合金作为基体，表面镀银处理，兼顾导电性能和耐磨性能，凹凸结构的棱角部位都做了R0.3的圆角处理，避免装配时划伤操作人员或者割损配套的绝缘件，同时减少应力集中，提升构件的抗疲劳强度，在长期反复插拔的工况下，不会出现棱角部位崩裂的问题。在设备维护场景中，这类构件属于易损件，设计时的拆装结构不需要额外工具，只需要拨开上部的弹性卡扣就可以直接从基座上取下更换，维护时间不超过30秒，适合工业现场快速运维的需求，不需要对整个接插单元进行拆解，降低维护成本。
