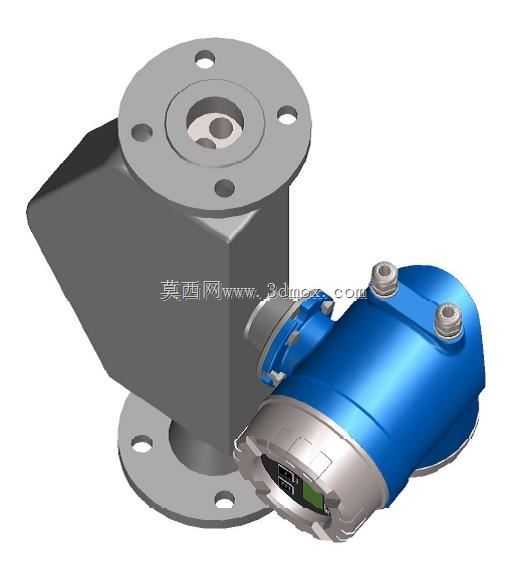

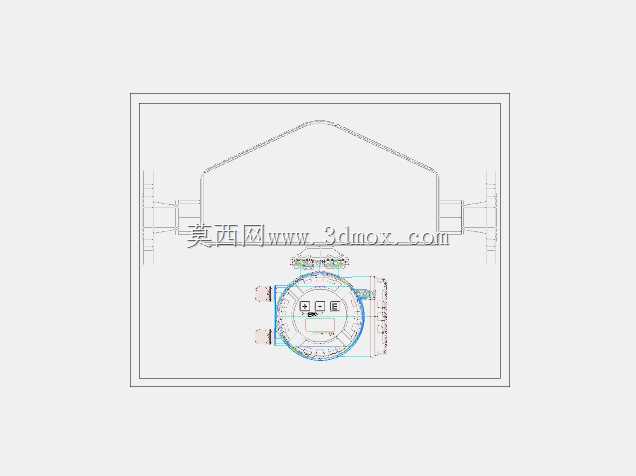

恩德斯豪瑟科里奥利质量流量计结构设计

这款科里奥利质量流量计主要面向石油化工、食品制药、市政水务等需要精准计量流体质量流量的工业场景，可直接安装在工艺输送管道上，完成流体质量流量、密度、温度等多参数的同步在线测量，无需额外搭配温度、压力补偿仪表，能大幅简化现场测量回路的配置复杂度，在贸易交接计量、生产过程配比控制、物料消耗核算等环节都能发挥核心作用，尤其适合高粘度流体、含固浆液、多相混合介质的精准测量场景，不受流体流速分布、流态扰动的影响，测量稳定性远优于传统差压式、容积式流量测量设备。从产品功能特性来看，该流量计依托科里奥利力的测量原理，通过内部平行测量管的受控振荡，捕捉流体流动时产生的科里奥利力引发的相位差，直接换算得到流体的质量流量，测量过程不受介质温度、压力、粘度变化的干扰，测量精度可达千分级水平，同时配套的变送显示单元可实时输出测量数据，支持现场参数调试与数据读取，接线端口做了密封防护设计，可适应户外、潮湿、轻度腐蚀的工业现场环境。在设计思路上，整体采用测量主体与变送单元分体侧装的结构布局，测量主体采用流线型菱形腔体设计，内部测量管做了等刚度对称排布，可有效抵消外部管道振动带来的测量干扰，上下两端采用标准法兰连接结构，可直接与同通径的工业管道对接，无需额外定制转接构件；变送单元采用圆形防爆壳体设计，操作按键与显示屏幕做了内嵌式防护，避免现场磕碰损坏，连接颈段做了密封加固处理，可防止工艺介质渗漏进入电子仓。从安装边界来看，该流量计上下法兰端面保持平行同轴，安装时需保证前后预留足够的直管段空间，避免紧邻弯头、阀门、变径等易引发流态紊乱的构件，整体重心偏向测量主体侧，安装时需在管道侧做对应承重支撑，避免设备长期受管道应力拉扯损坏连接部位；侧装的变送单元预留了足够的接线操作空间，现场调试时无需额外拆卸主体构件即可完成参数设置与数据读取，整体外形紧凑，可适应狭窄管廊、设备夹层等空间受限的安装场景，测量腔体内部做了光滑圆弧过渡，无积液死角，可满足食品、制药行业的卫生级清洗要求，避免介质残留引发的交叉污染问题。
