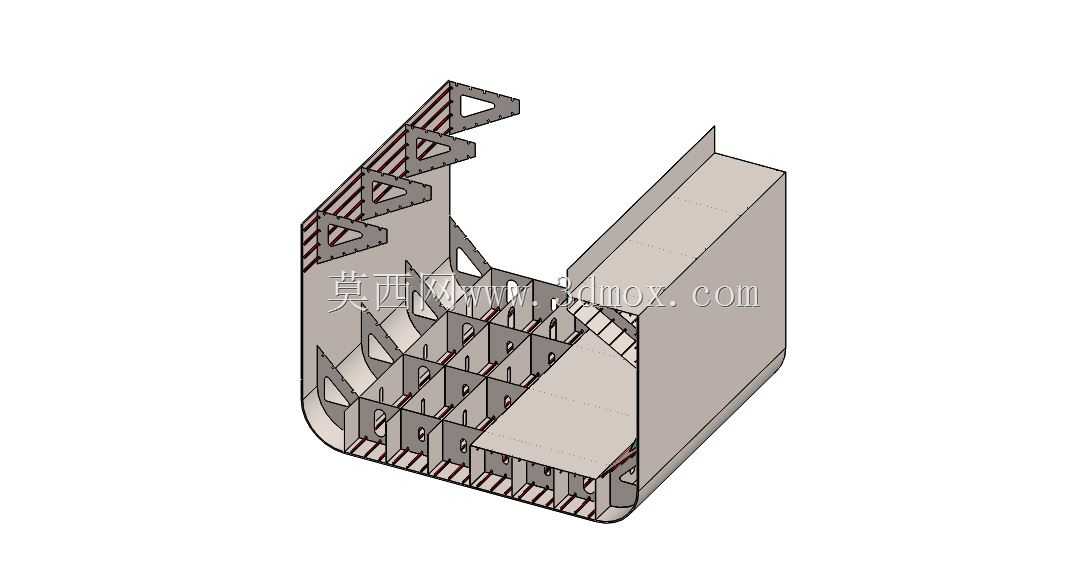

散货船内部货舱分段结构三维设计

在船舶建造与航运运维领域，散货船作为大宗干散货运输的核心载体，其货舱结构的合理性直接决定船舶载货能力、结构强度与航行安全性，本次呈现的散货船货舱分段结构，可覆盖船舶设计教学、建造工艺交底、航运企业船员结构认知培训等多场景应用，帮助相关从业者直观理解货舱内部的构造逻辑，无需进入实船或造船厂即可掌握舱室结构的排布规律。该货舱结构主要承担散货装载过程中的载荷传递功能，航行过程中可将货物的垂向压力、横向侧压力均匀传递至船体舷侧、双层底与横舱壁结构，避免局部应力集中造成的结构变形，同时配合舱内的骨材架构，可抵御不同海况下船体发生的总纵弯曲、横向扭转形变，保障货舱区域的结构完整性。从功能特性来看，该结构完整还原了散货船货舱的典型构造：舷侧区域设置的三角形肘板可实现肋骨与舱壁、甲板结构的刚性连接，大幅提升节点处的抗疲劳强度，避免装卸货过程中货物撞击、航行振动造成的节点开裂；舱内纵向排布的肋板与纵骨结构，按照等强度设计原则进行间距排布，在满足结构强度要求的前提下尽可能降低结构自重，提升船舶的载重吨利用率；货舱底部的阶梯状骨材架构，可适配散货堆积时的压力分布特性，避免底部结构受局部重载发生凹陷变形。设计过程中，该结构严格遵循散货船共同结构规范要求，针对货舱易发生腐蚀的区域做了结构余量设计，所有骨材的连接节点均采用圆弧过渡形式，减少应力集中系数；舱壁处的开孔与加强筋排布，兼顾了结构强度与舱内管系、通道的布置需求，不会额外占用货舱的有效载货容积。从安装边界来看，该分段作为货舱区域的典型环形分段，横向边界对齐船体舷侧外板，纵向可与相邻货舱分段的横舱壁实现精准对接，底部与双层底分段的内底板对齐焊接，顶部可直接衔接甲板分段的横梁结构，所有骨材的对位基准均与船体主坐标系对齐，可直接适配分段总组的装配公差要求，无需额外做结构修正；分段的外形尺寸按照常规灵便型散货船的单舱段比例设计，舷侧倾斜角度、舱底斜板角度均符合散货自然堆积角的设计要求，可有效减少散货装卸过程中的货物残留，提升装卸货作业效率。
