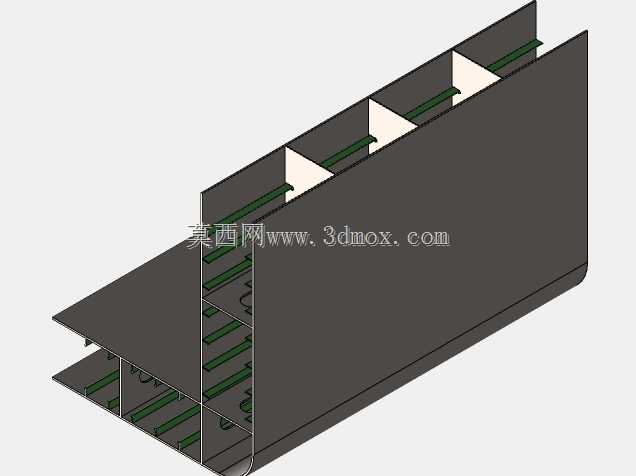

货船舱段内部结构立体展示设计

该结构为货船中部舱段的核心承载构造，主要应用于内河及近海散货运输船舶的中部货舱区域，是船体总纵强度与局部承载能力的核心组成部分，承担着货物载荷传递、船体纵向抗弯、舱室分隔防护的核心作用，直接决定货舱区域的载货安全性与船体结构可靠性。从实际用途来看，该舱段结构一方面通过纵向连续的外板、纵骨与横向设置的舱壁、肋板形成立体承载体系，将堆载货物的竖向载荷均匀传递至船体龙骨与舷侧结构，避免局部应力集中造成的结构变形；另一方面通过横向舱壁实现不同货舱的物理分隔，可满足不同品类货物分舱装载的需求，同时在船舶发生局部破损时，可通过封闭舱壁限制进水范围，提升船舶的抗沉性能。从功能特性来看，该结构采用纵骨架式设计逻辑，纵向布置的连续纵骨沿船长方向贯通，搭配等间距设置的横向强框架，在保证总纵强度的前提下尽可能降低结构自重，提升船舶的载重效率；外板采用变厚度适配设计，舷侧外板与船底外板根据不同位置的载荷分布匹配对应厚度，在高应力区域做加厚处理，低应力区域适当减薄，兼顾结构强度与轻量化需求；舱壁上设置的垂直扶强材与水平桁材，可有效抵御货物侧压力与舱内进水后的静水压力，避免舱壁发生屈曲变形。从设计思路来看，该结构严格遵循船体结构力学的载荷传递逻辑，以“纵向连续传力、横向支撑强化”为核心原则，所有纵向构件保持连续贯通，避免纵向结构断开造成的应力突变；横向构件则以强框架为核心，形成闭合的环形支撑结构，将舷侧、船底、舱壁的载荷形成闭环传递，消除结构薄弱点；构件连接处采用过渡圆角设计，减少应力集中系数，提升结构的疲劳寿命，适配船舶长期航行过程中的交变载荷工况。从外形尺寸与安装边界来看，该舱段模型还原了中部货舱的典型分段尺寸，横向宽度适配船舶型宽设计，纵向长度对应标准货舱分段的吊装长度，竖向高度覆盖货舱从双层底到舱口围板的完整高度；安装对接时，纵向端部分别与相邻货舱分段的纵向构件精准对位，通过焊接实现纵骨、外板、舱壁的连续连接，横向则与舷侧分段、双层底分段的对应构件对齐装配，所有构件的对接坡口、装配间隙均符合船舶建造的精度要求，可直接适配分段总组的建造工艺流程，为船舶建造过程中的分段预制、总组搭载提供直观的结构参考，也可用于船舶工程专业的结构教学演示，帮助从业者直观理解货船舱段的传力逻辑与构造形式。
