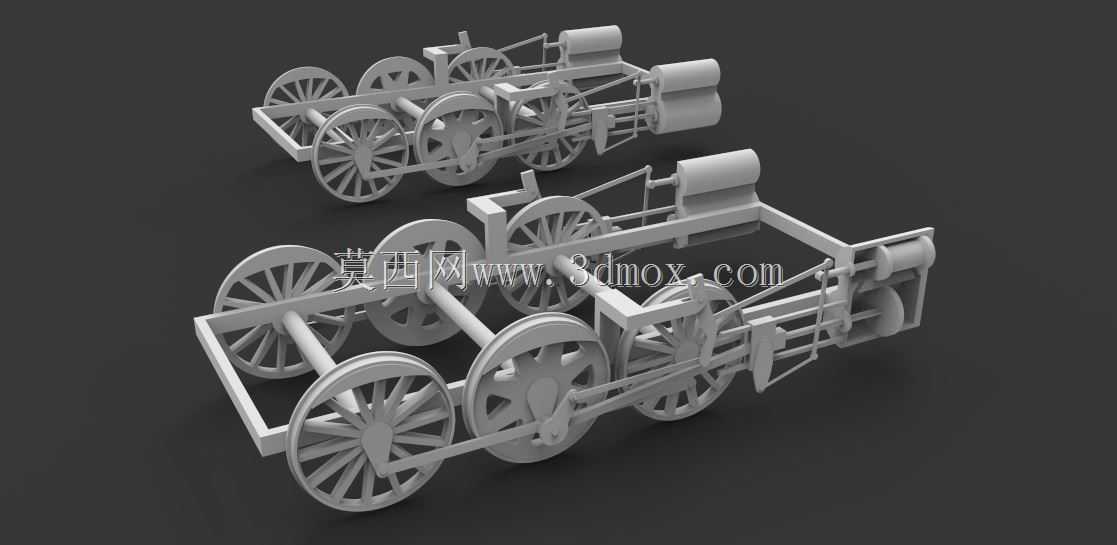

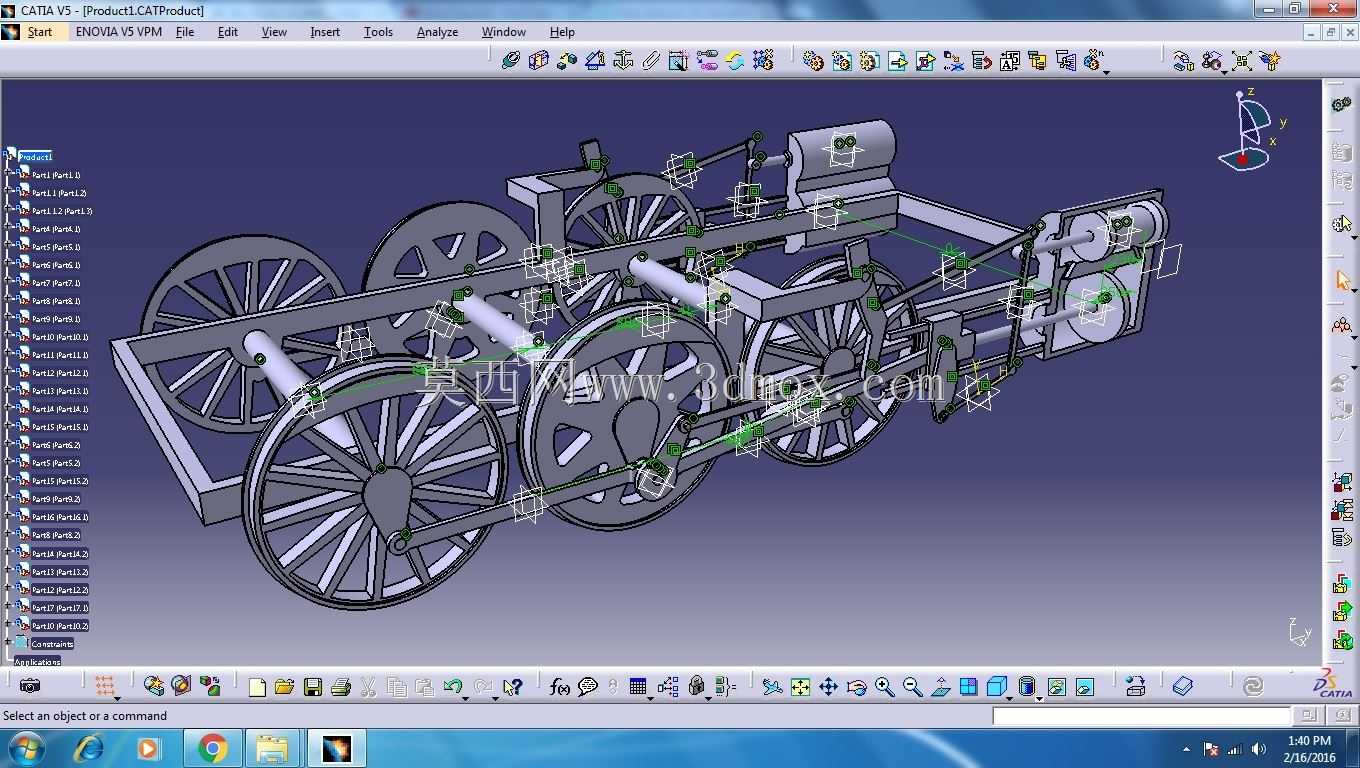

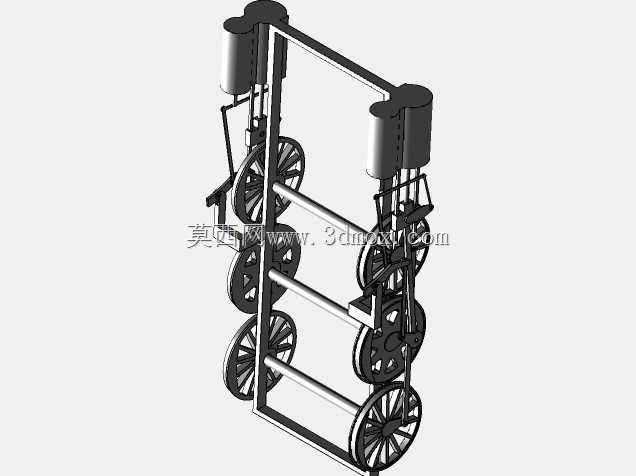

蒸汽机车走行部连杆传动结构

该结构为蒸汽机车核心走行传动部件，主要应用于轨道交通领域的蒸汽动力牵引装备，承担着将气缸活塞的往复直线运动转化为车轮旋转扭矩的核心作用，是蒸汽机车实现轮周牵引力输出的关键传动单元，直接决定机车的牵引性能与走行稳定性。在实际运行场景中，这套连杆机构需要适配机车整备重量下的轮对载荷传递，在轨道不平顺带来的轮对跳动、横向偏移工况下，仍能保持稳定的动力传递，避免传动卡滞或构件应力超限。从功能特性来看，该连杆组采用多轮对联动设计，将主动轮的扭矩通过主连杆、偏心连杆、结合杆等构件同步传递给相邻动轮，充分利用多轮对的粘重提升整体牵引力，同时配套的十字头、摇杆结构可抵消活塞运动的侧向分力，减少气缸壁的偏磨损耗。设计过程中，工程师首先根据机车额定牵引功率、动轮直径计算所需的曲柄半径与连杆长度比，将连杆摆动角度控制在合理区间以降低往复惯性力，同时针对各铰接点的运动轨迹做干涉校验，确保轮对在最大横移量、弹簧最大挠度工况下，连杆与车架、轮辐、制动构件之间仍保留足够安全间隙。外形尺寸方面，整套连杆机构沿车架纵向排布，宽度方向适配轨距对应的轮对内侧距，安装时需保证各曲柄销的相位角精度，主连杆与主动轮的铰接点、各从动轮连杆销的同轴度误差需控制在装配公差范围内，铰接处的轴套预留润滑脂通道，适配长期运行的耐磨需求。安装边界上，连杆上部预留与车架走行部横梁的安全间隙，下部避开轨面及轨旁设备的限界要求，侧方与制动吊杆、砂管等附属构件保持足够操作空间，整套结构在满足传动强度的前提下，尽可能降低构件自重以减少往复运动带来的动载荷冲击，提升机车运行的平顺性。
