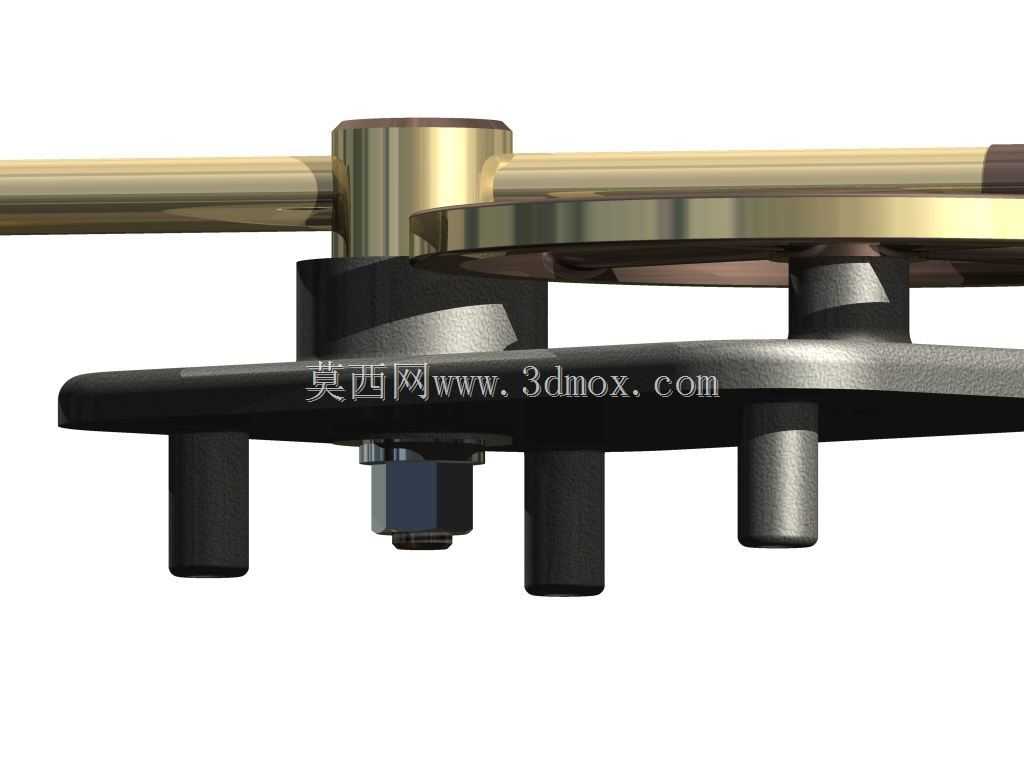

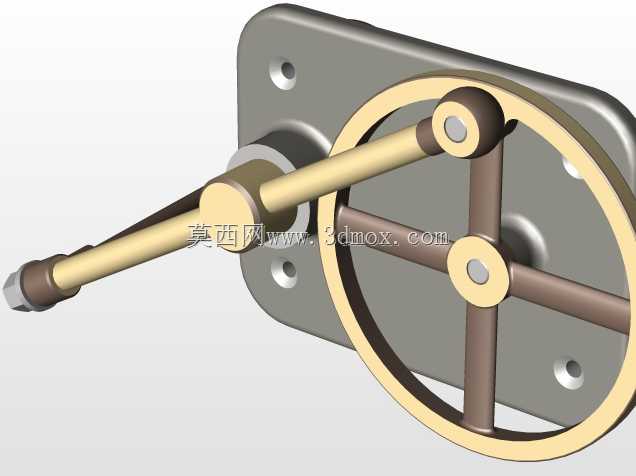

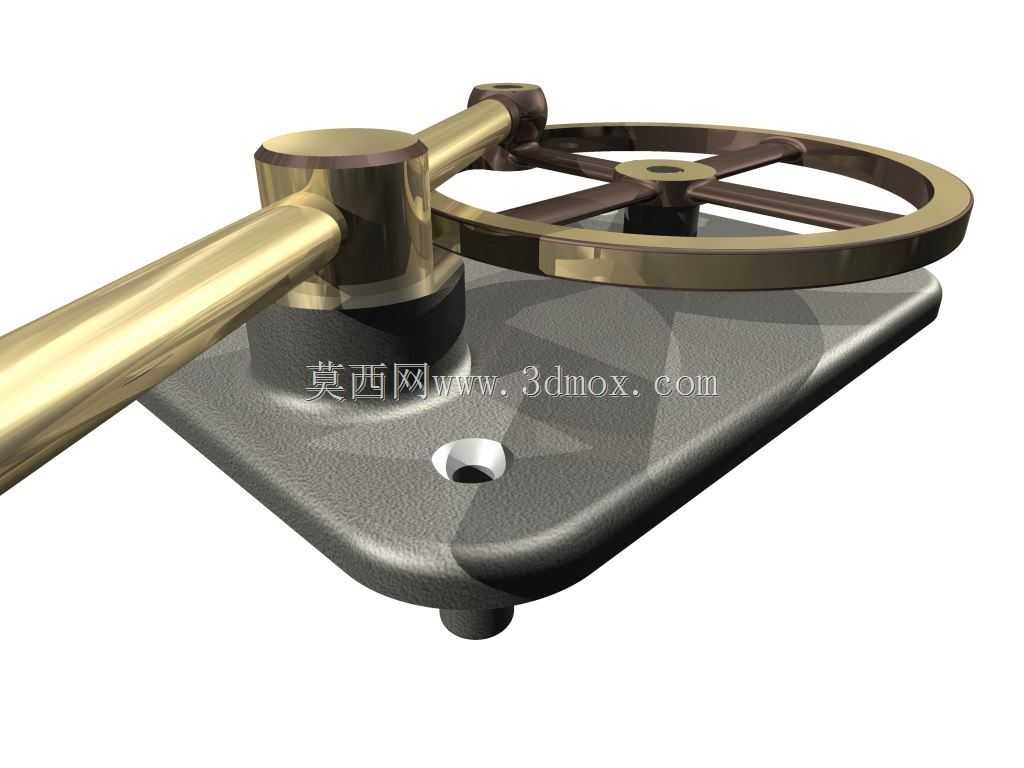

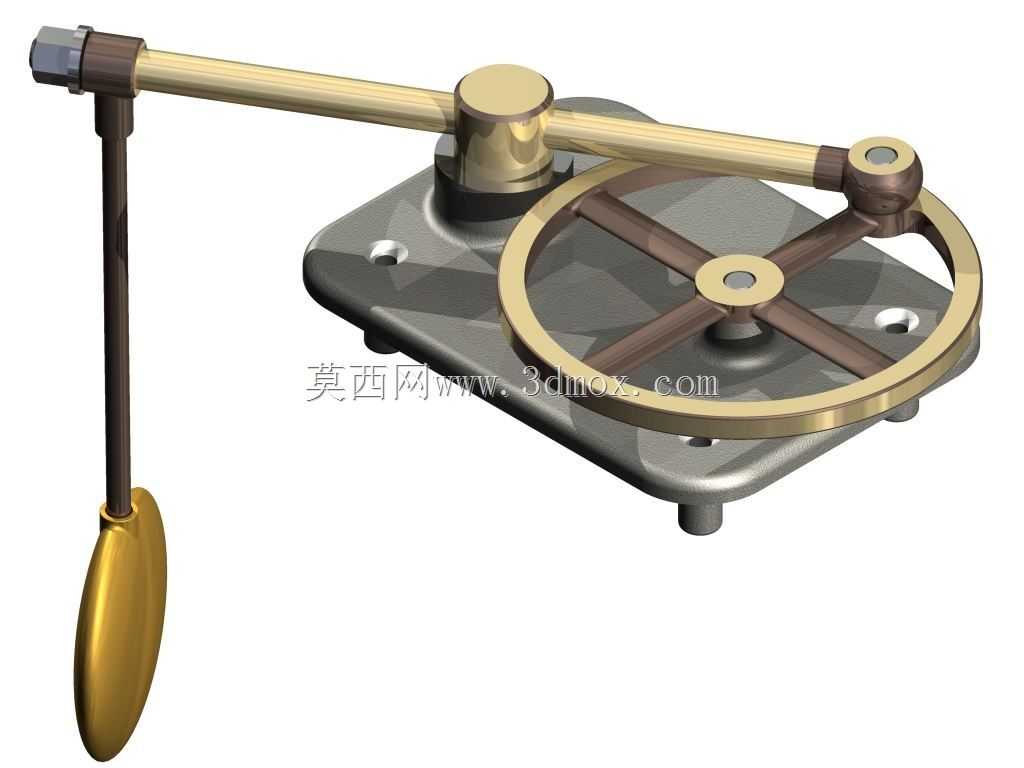

摆式平面曲柄滑块传动机构

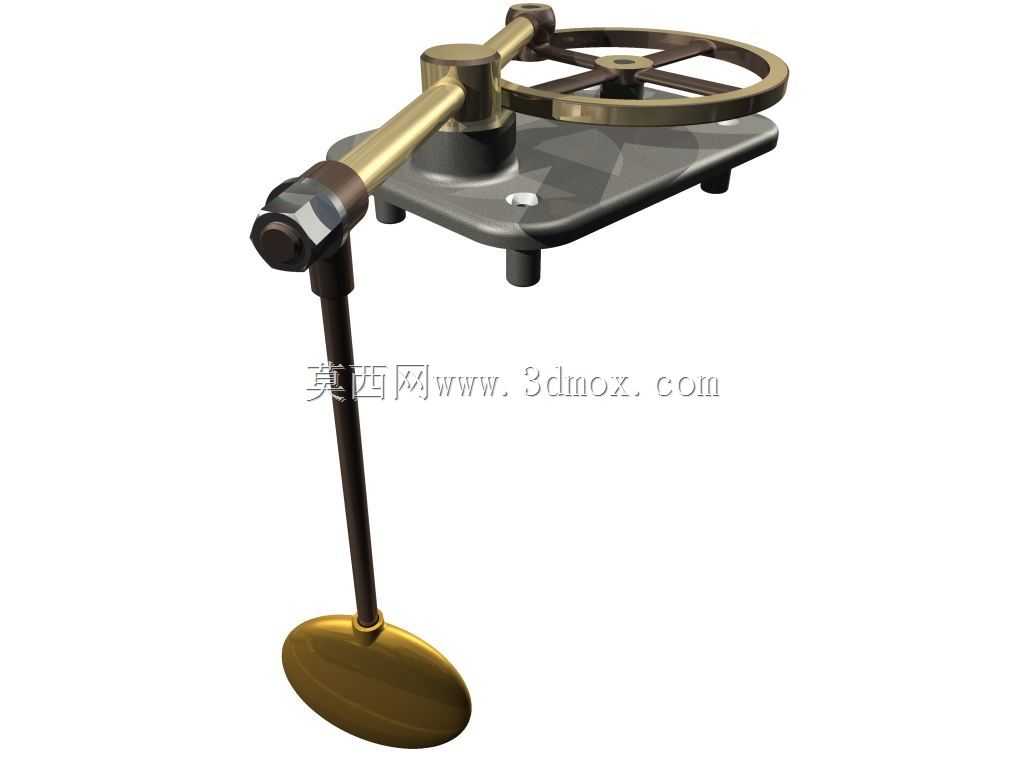

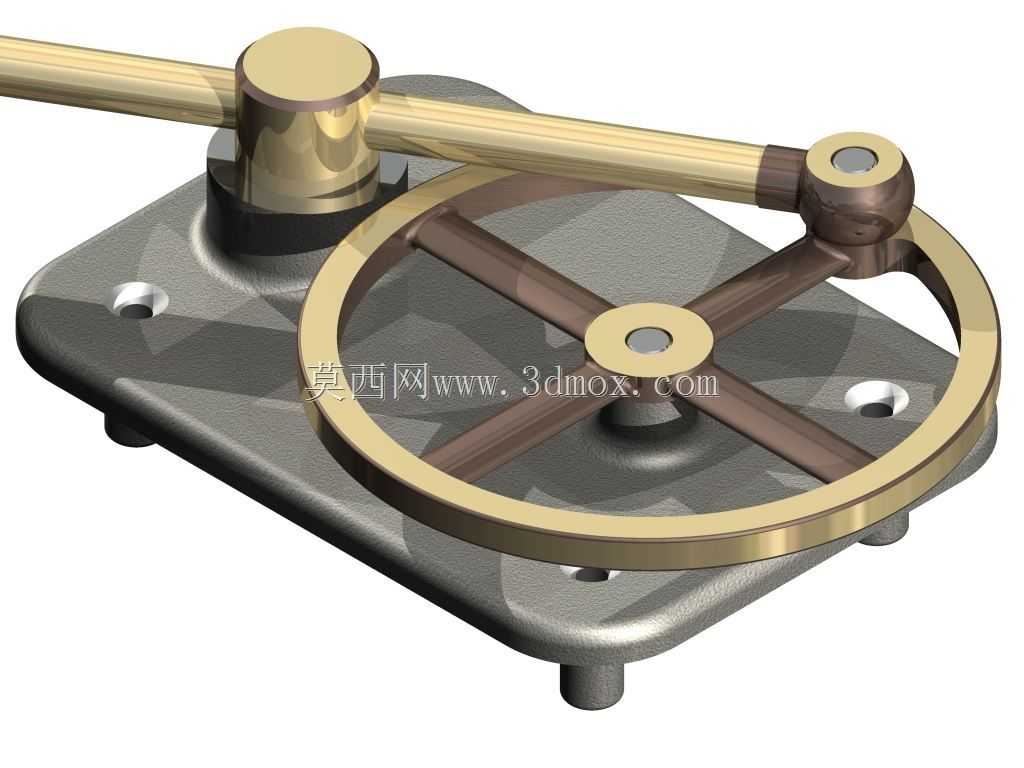

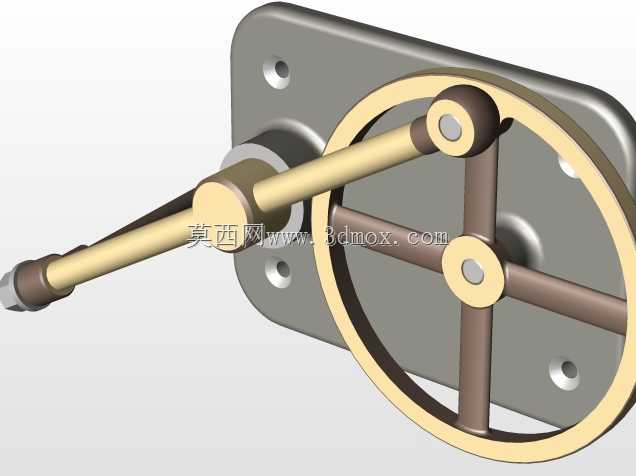

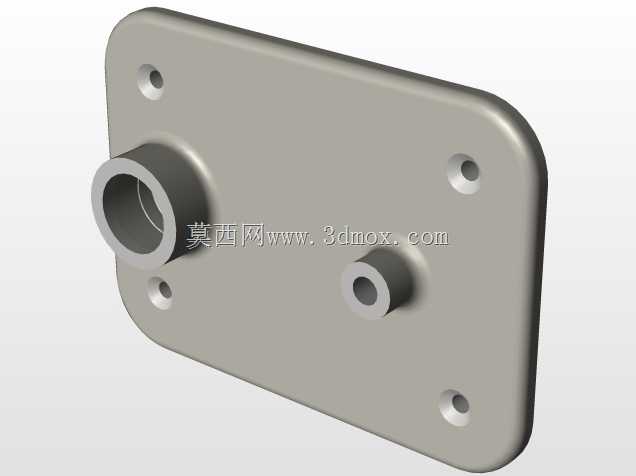

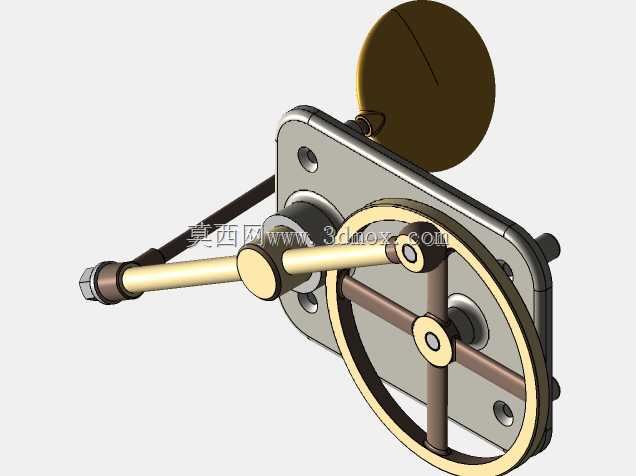

摆式平面曲柄滑块是平面连杆机构中应用极为广泛的典型传动结构，在轻工机械、纺织设备、冲压加工设备、内燃机动力传递、自动化送料机构等场景中承担着旋转运动与直线往复运动的转换功能，是机械传动系统中实现运动形式切换的核心基础构件。该机构通过曲柄的连续回转运动，带动摆杆做定角度往复摆动，最终驱动滑块实现预设轨迹的直线往复动作，相比传统对心曲柄滑块，摆式结构能够在有限安装空间内获得更平缓的滑块运动特性，有效降低传动过程中的刚性冲击，适配中低速、需要平稳往复动作的工况需求。从设计逻辑来看，该机构采用偏置摆杆的布局方案，曲柄与摆杆之间通过铰接销轴连接，摆杆中部设置固定回转支点，末端与滑块形成铰接副，整体传动链无冗余构件，运动传递路径短，传动效率可达九成以上。结构设计上充分考虑了安装维护的便捷性，所有铰接位置均预留了润滑注油空间，底座采用带安装孔的平板式结构，可通过螺栓直接固定在设备安装基面，安装边界规整，不需要额外设计复杂的适配转接结构，整体外廓尺寸紧凑，能够嵌入各类中小型设备的内部传动腔，不会占用过多设备布局空间。在功能特性层面，该机构运行过程中摆杆的摆动角度经过精准核算，滑块的行程长度匹配曲柄回转半径与摆杆力臂的比例关系，运动过程中各铰接副的受力均匀，不会出现偏载卡滞的问题，在无额外润滑维护的工况下也能保持长期稳定运行。同时该结构的运动规律可通过调整曲柄偏心距、摆杆支点位置进行灵活适配，能够根据不同设备的行程需求、运动速度要求快速调整参数，不需要对整体结构做大规模改动，具备极强的场景适配性，既可以作为独立的传动模块直接集成到专用设备中，也可以作为教学演示模型用于平面连杆机构的运动原理展示，帮助从业者直观理解曲柄摇杆类机构的运动传递逻辑，掌握运动仿真分析的基本方法，在机械设计教学、小型自动化设备改造、专用工装开发等领域都有着较高的实用价值。
