曲柄杠杆弹簧连接机构力仿真结构

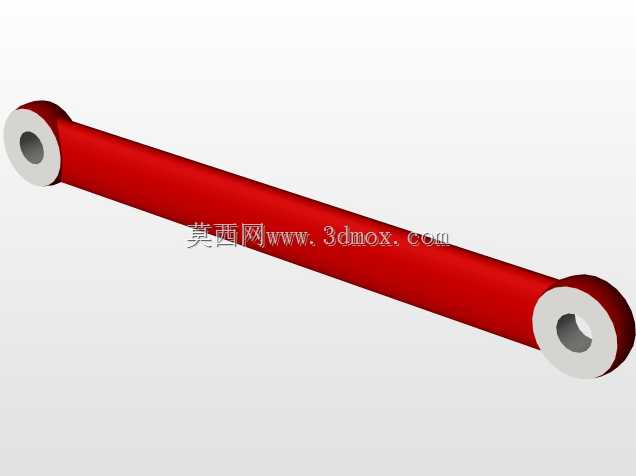

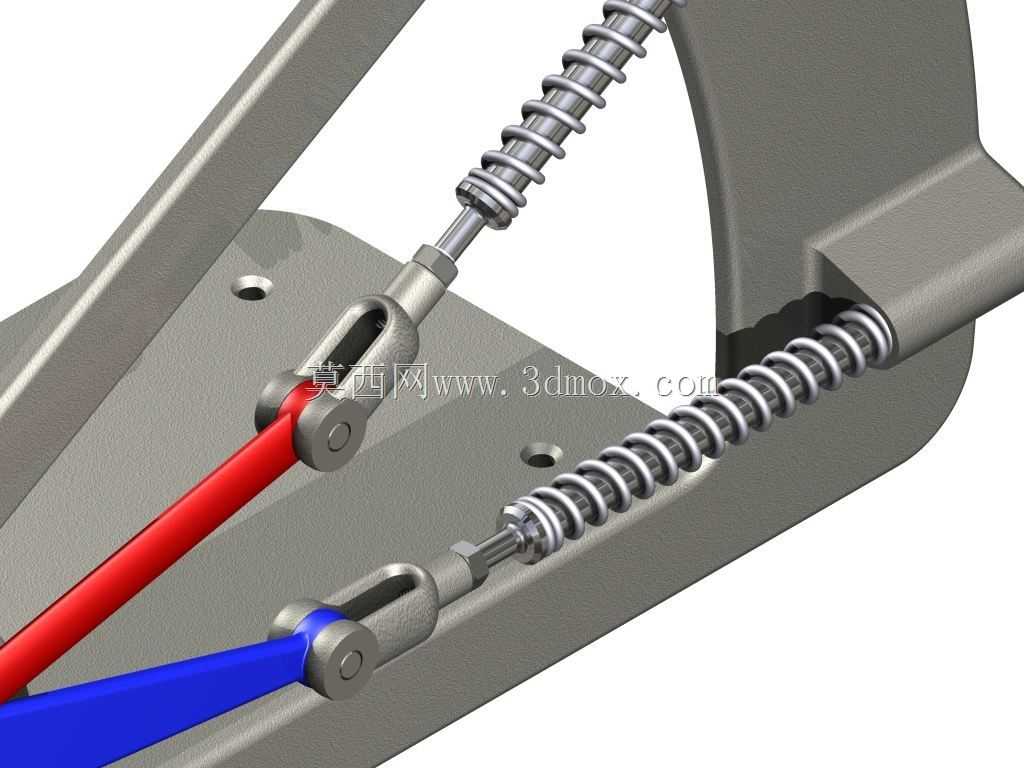

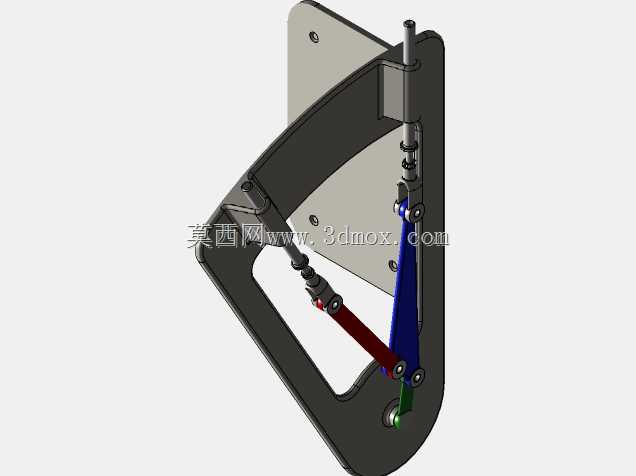

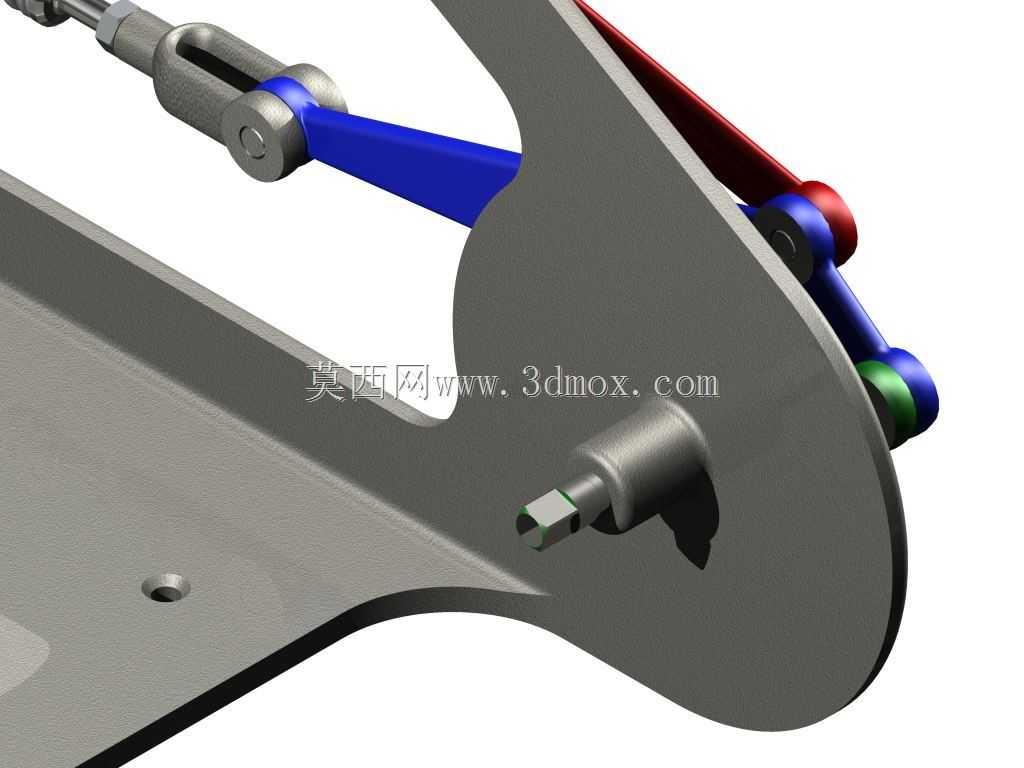

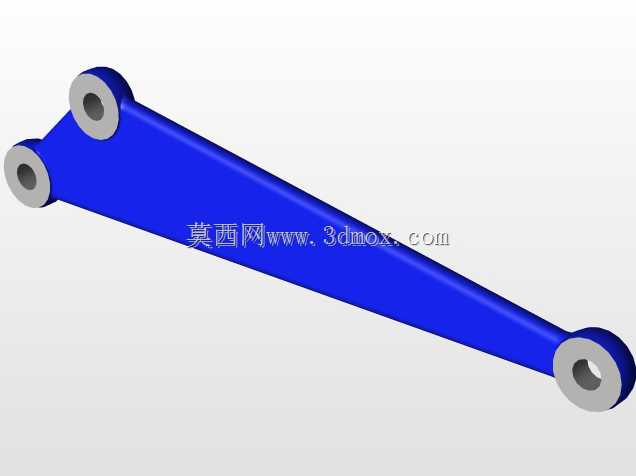

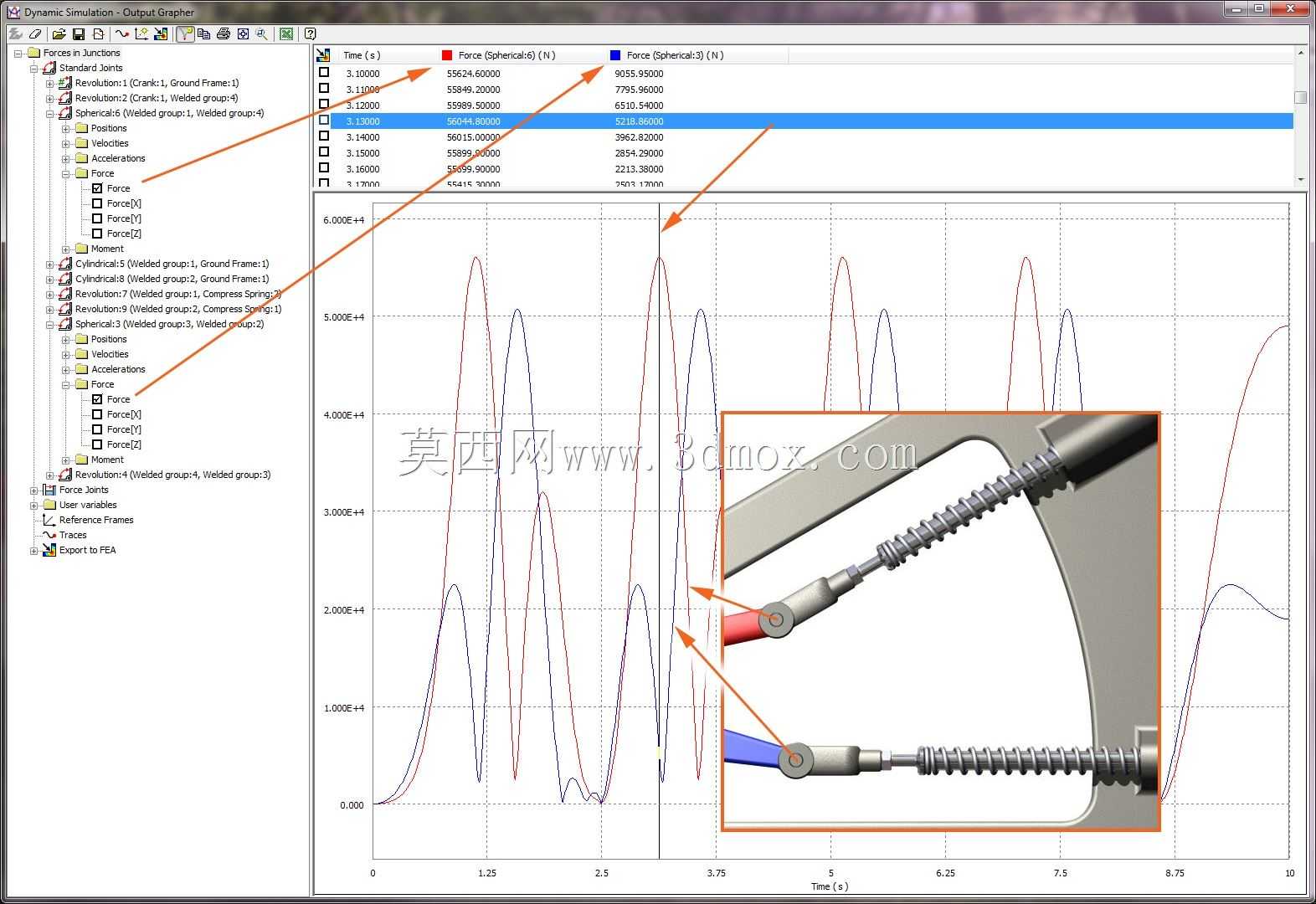

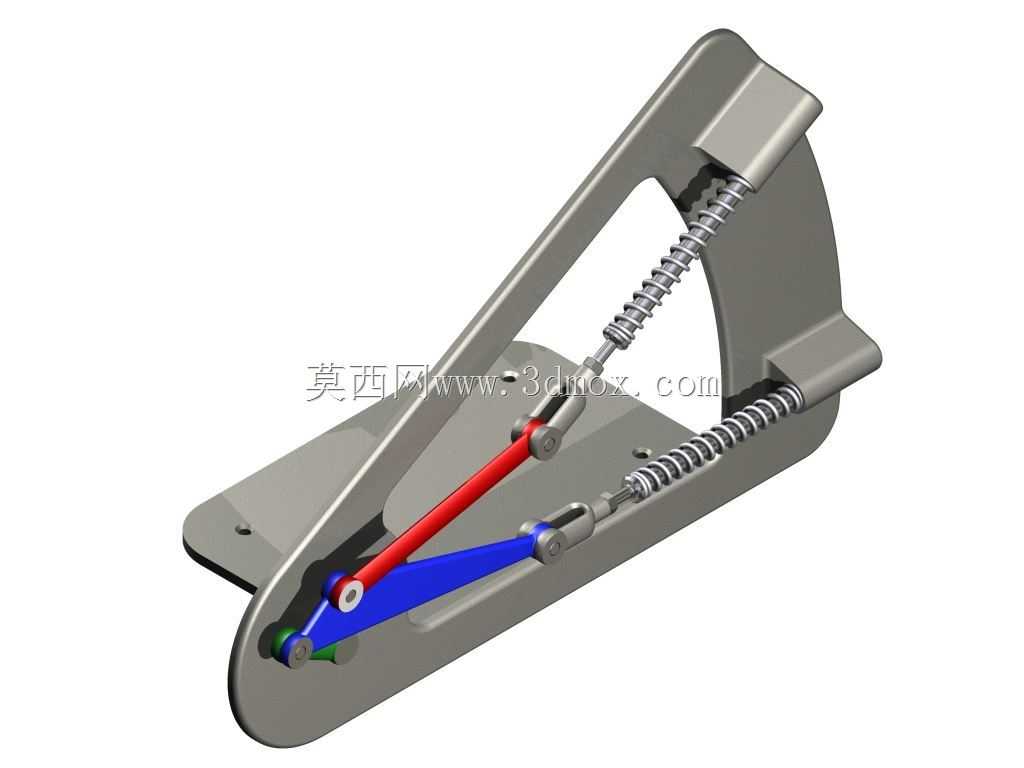

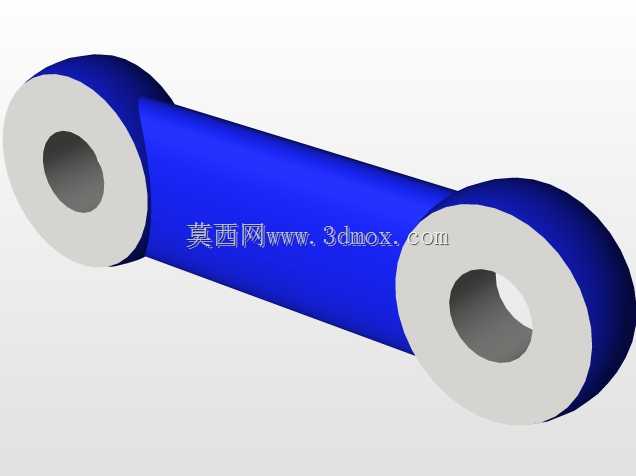

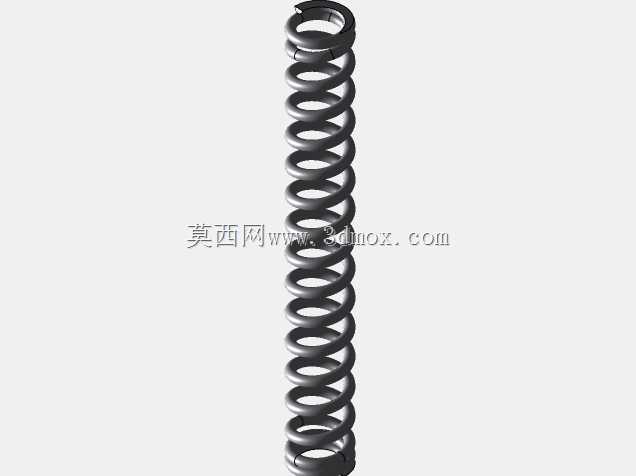

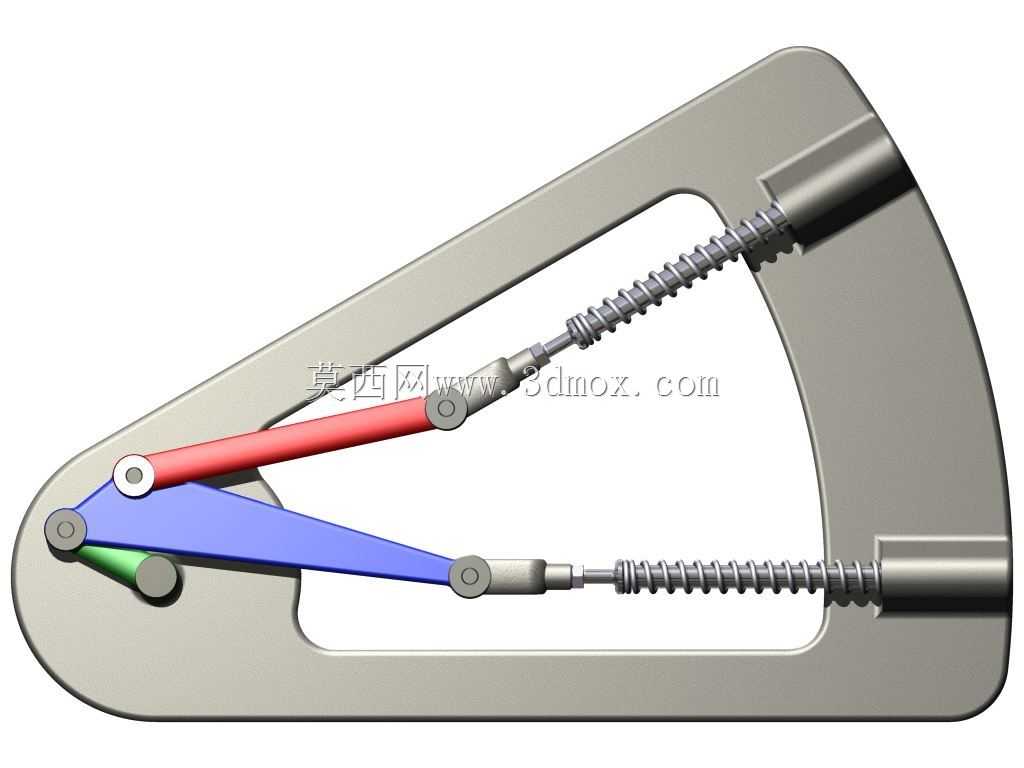

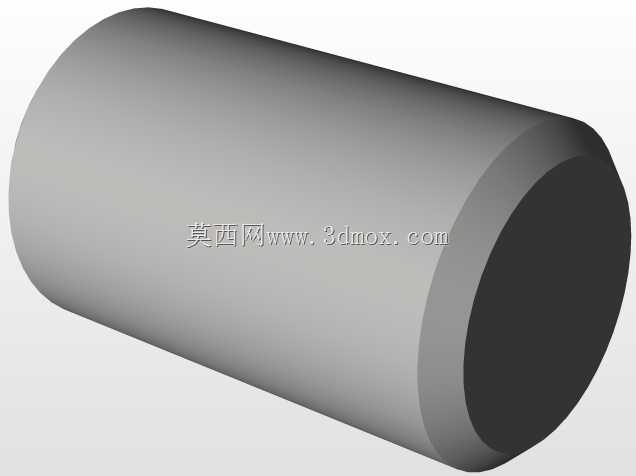

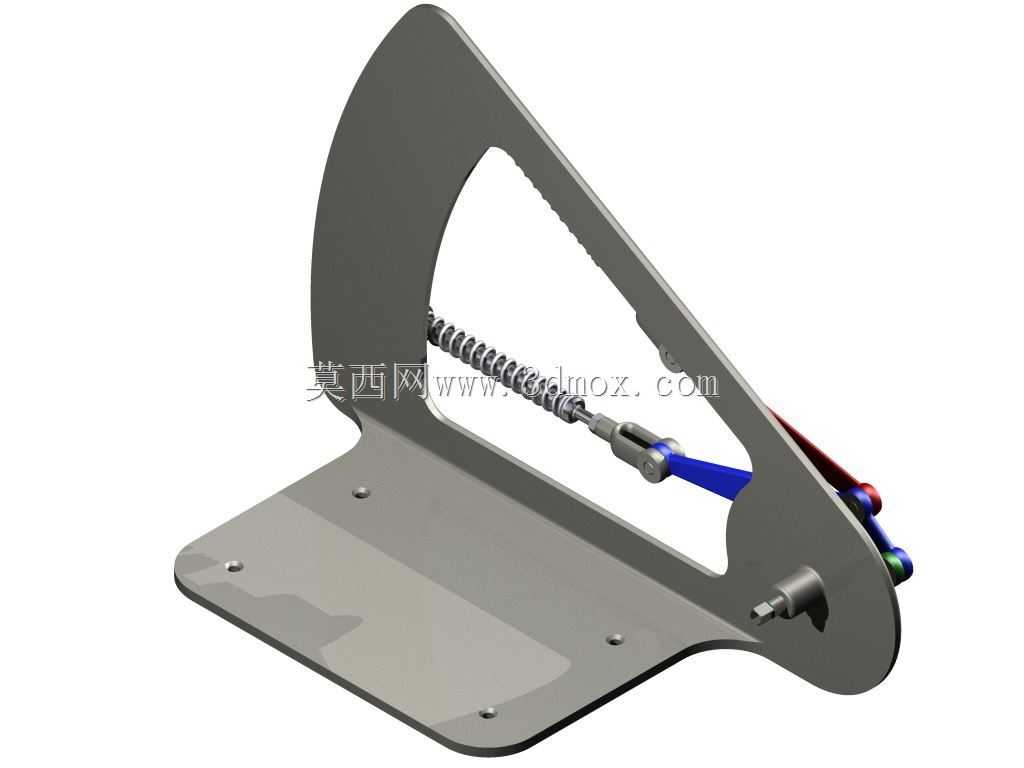

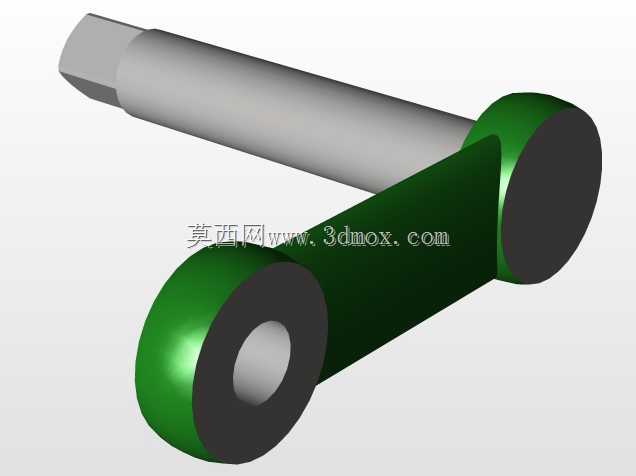

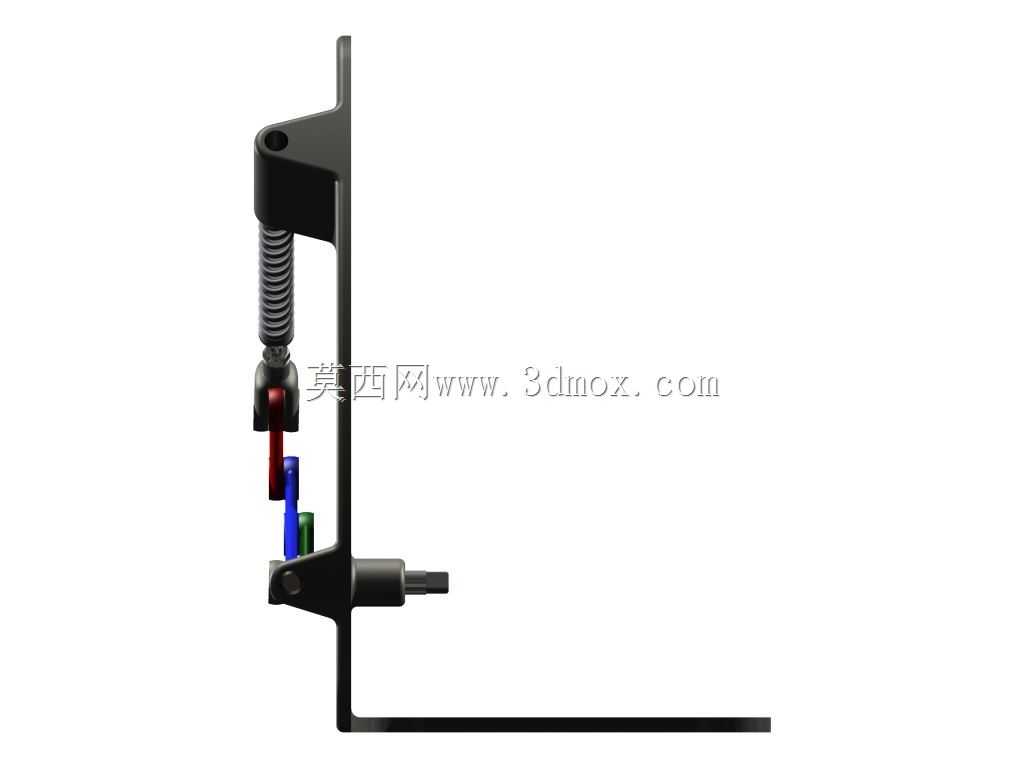

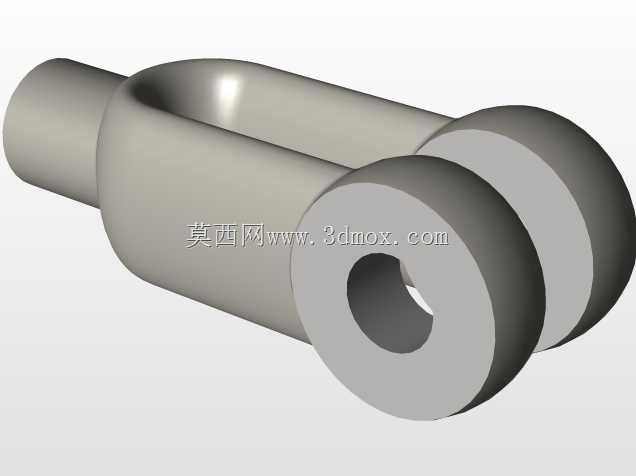

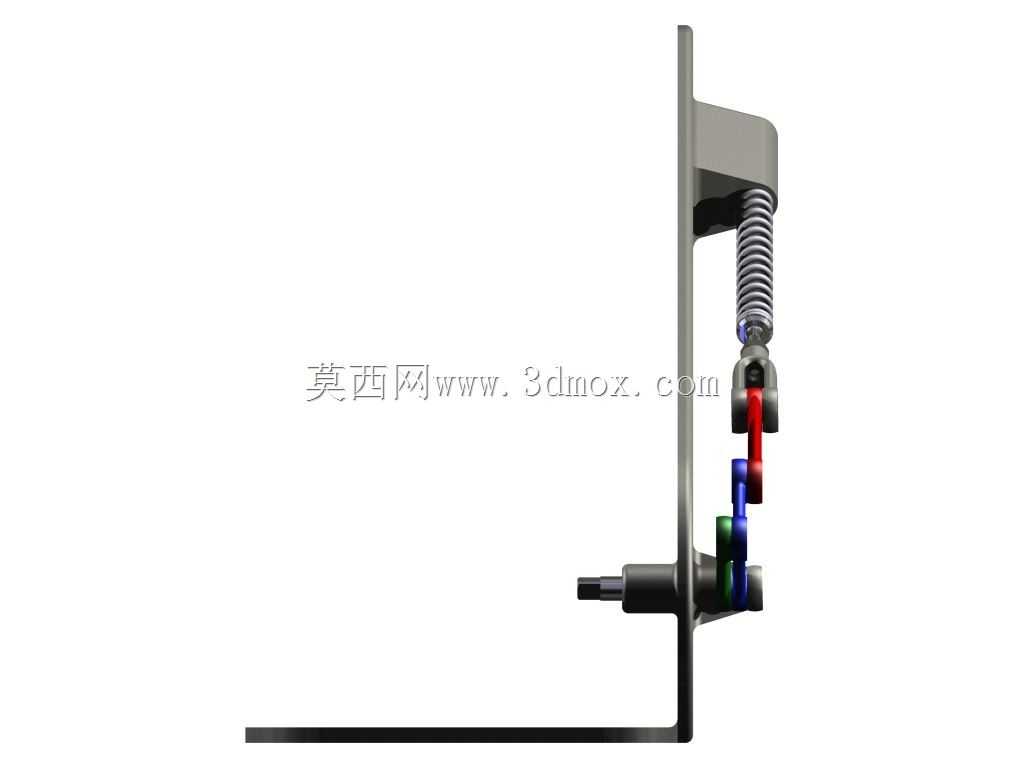

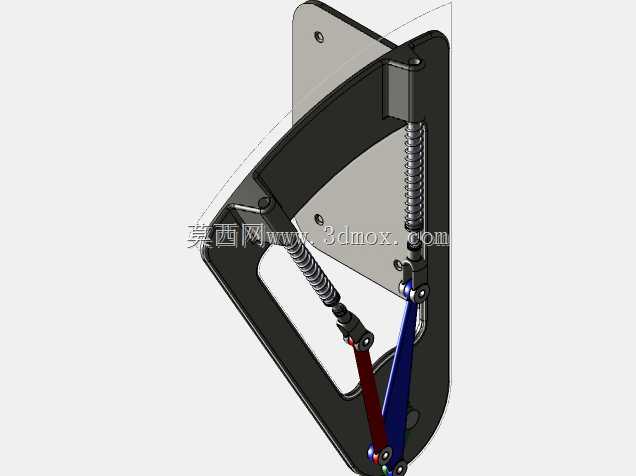

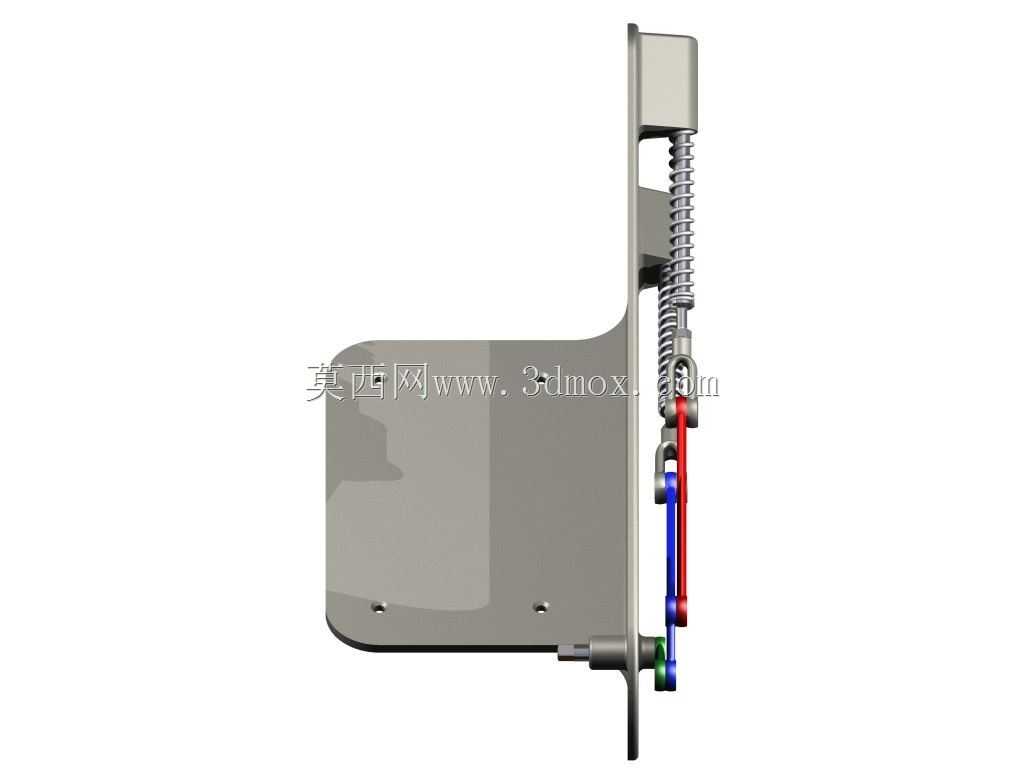

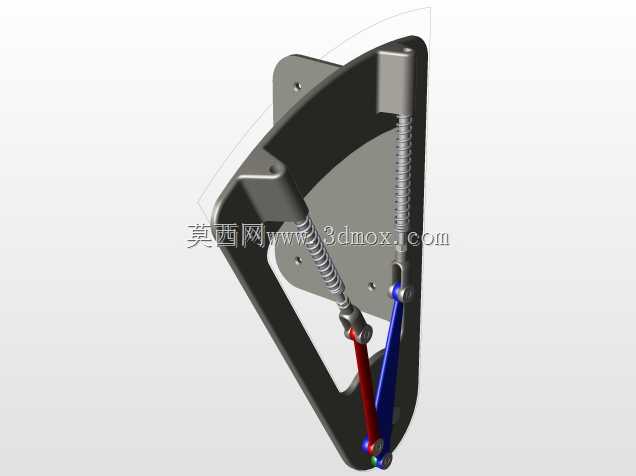

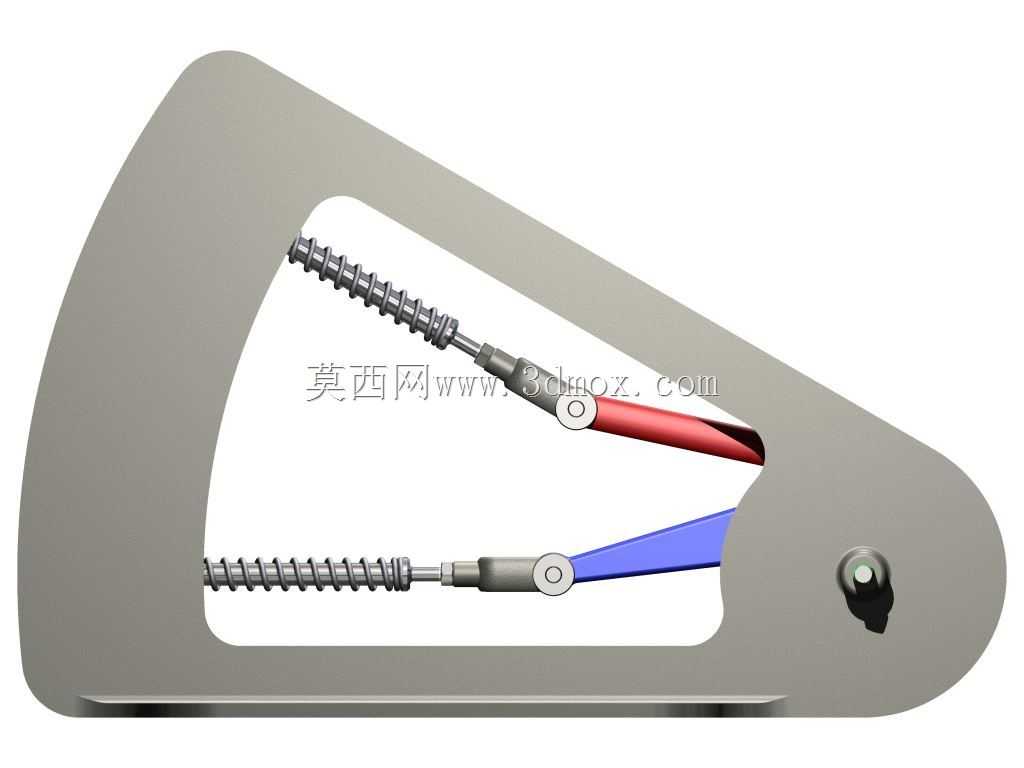

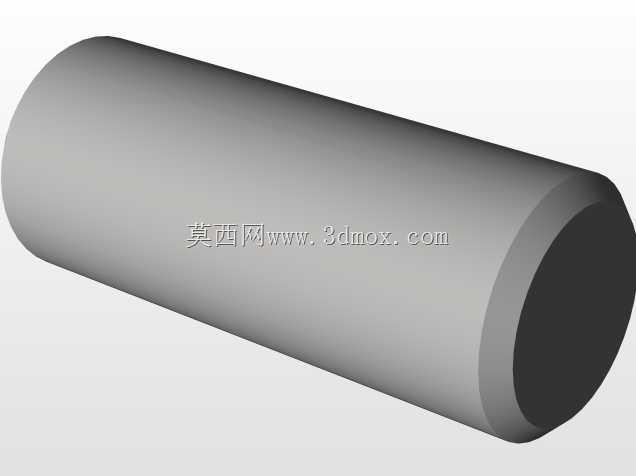

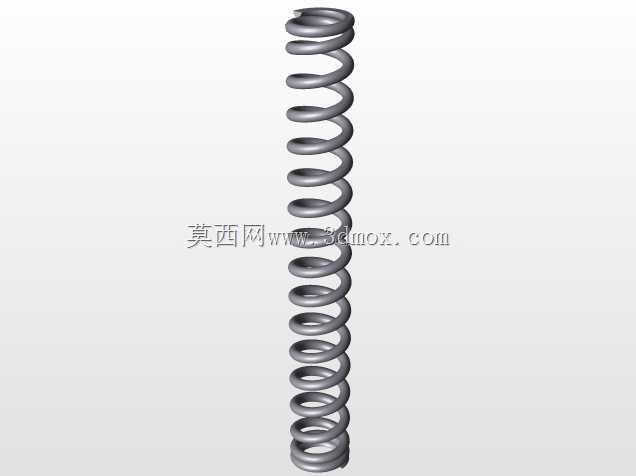

该结构属于机械传动领域的力传递演示与验证机构，主要应用于机械原理教学演示、小型施力设备的力传导路径验证、轻载执行机构的预研测试场景，可直观展现运动过程中连接节点的受力变化规律，为同类施力机构的参数匹配提供可视化参考。整套机构以金属安装基板作为承载基座，基板上预留标准安装孔位，可直接固定在实验台架或设备安装面，整体结构紧凑，横向安装边界可适配常规小型实验台的安装尺寸，纵向突出高度较低，不会占用过多垂直安装空间。机构核心组成包含曲柄输入部件、两组对称布置的杠杆传力部件、两个叉形连接端、支撑支架以及配套的压缩弹簧组件，其中曲柄作为动力输入部件，可接收外部旋转动力输入，通过铰接结构将旋转运动转化为杠杆的往复摆动，杠杆末端通过叉形旋转铰接点与外部执行杆件连接，红色与蓝色杆件分别对应两个独立的力输出端，可同步输出方向不同的推拉力。设计过程中重点考量了运动过程中的力平衡特性，在传力路径上加装的压缩弹簧可起到缓冲吸能、稳定传力的作用，抵消运动启停阶段的冲击力，避免铰接节点出现刚性冲击磨损；两个连接点采用叉形铰接结构，可在传递拉力与压力的同时，允许连接端存在小角度的偏转，补偿安装与运动过程中的位置偏差，避免卡滞问题。该机构可清晰展现运动全周期内连接节点的力值演变过程，帮助设计人员直观理解隐式力的传递路径，验证弹簧刚度、杠杆力臂比、曲柄偏心距等参数对输出力的影响，可直接作为小型压紧装置、离合操纵机构、轻载夹持设备的核心传力结构参考，在轻工机械、教学实验设备、小型自动化执行端领域具备较高的复用价值。结构的铰接部位均采用标准销轴连接，维护拆装便捷，弹簧的预紧力可通过端部的调节螺母进行调整，适配不同负载下的力输出需求，安装基板的孔位采用标准化间距设计，可与常用的工业铝型材安装框架直接适配，无需额外加工转接件。
