经典擒纵机构-瑞士杠杆

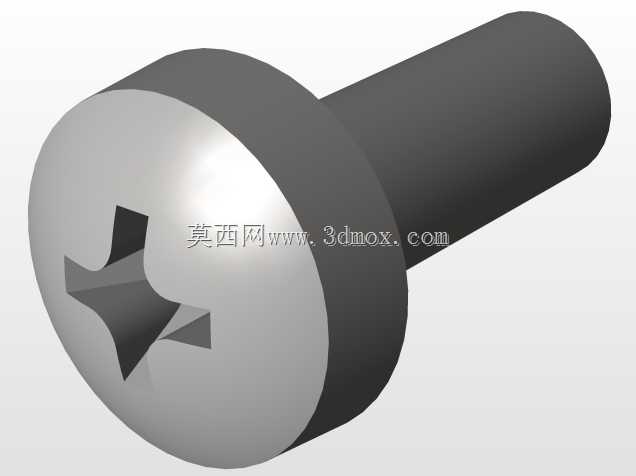

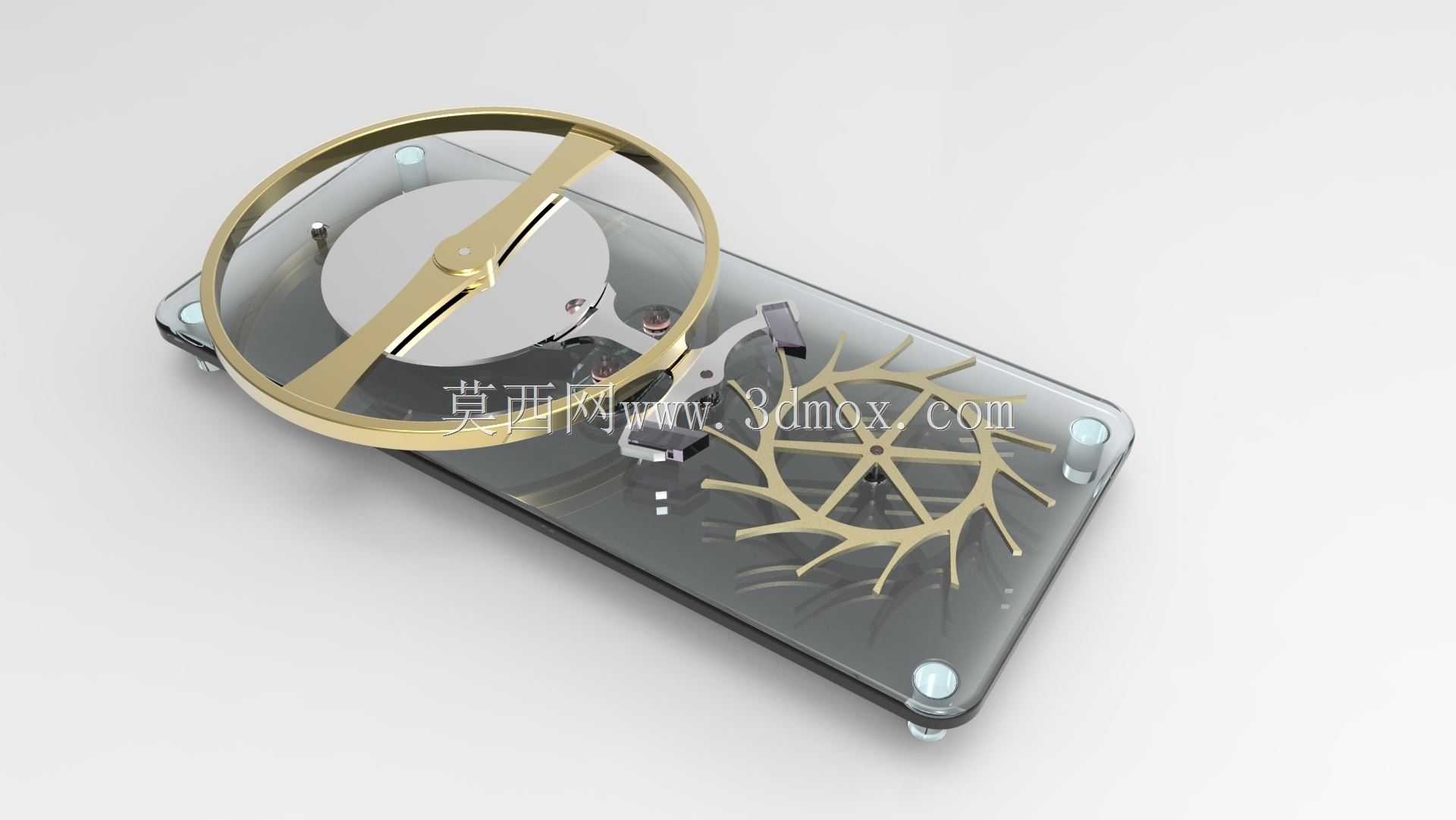

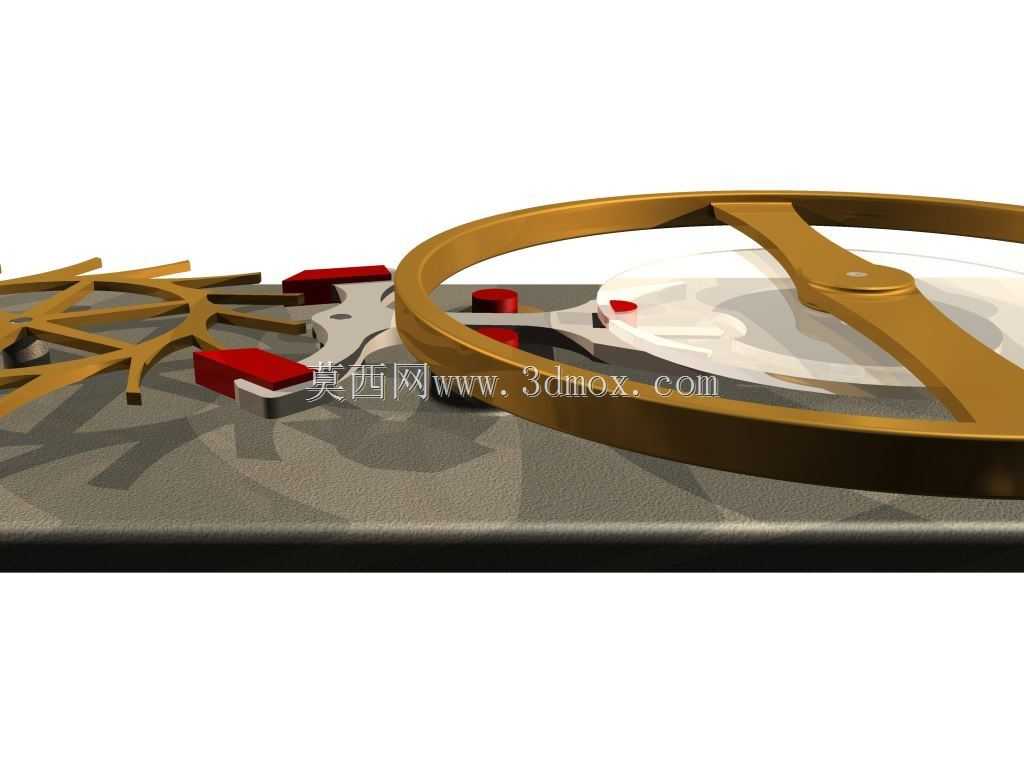

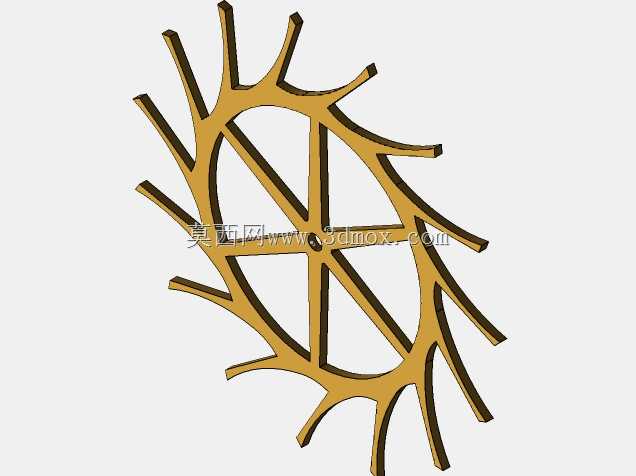

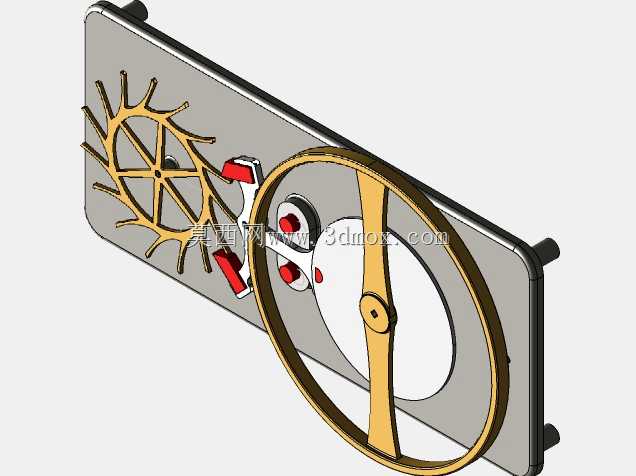

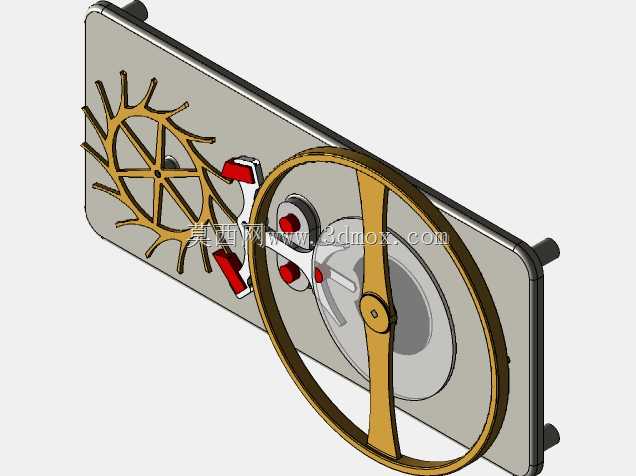

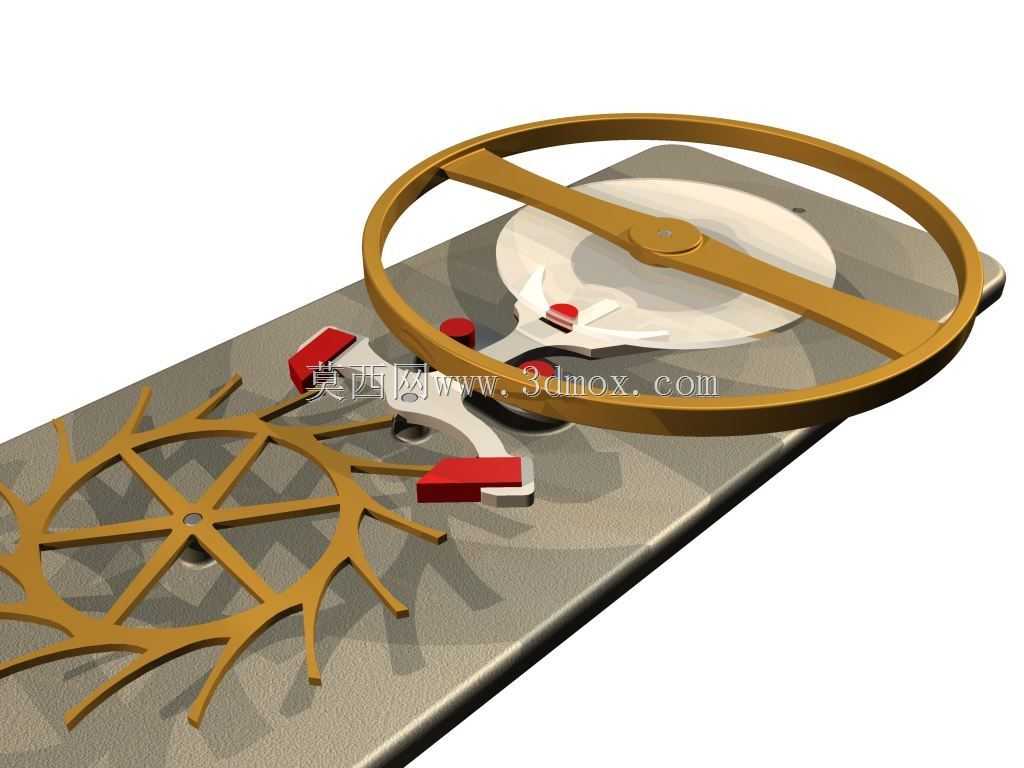

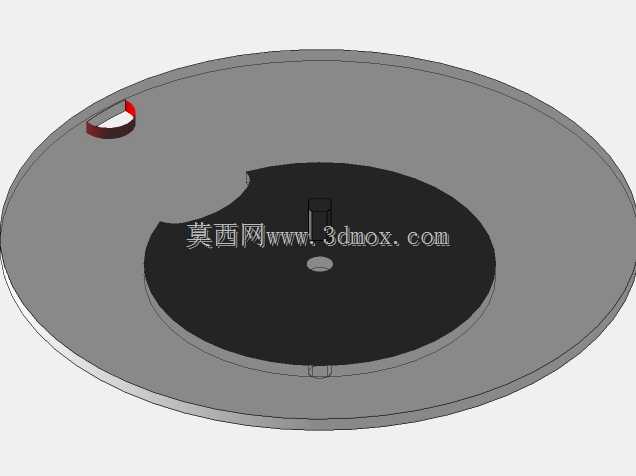

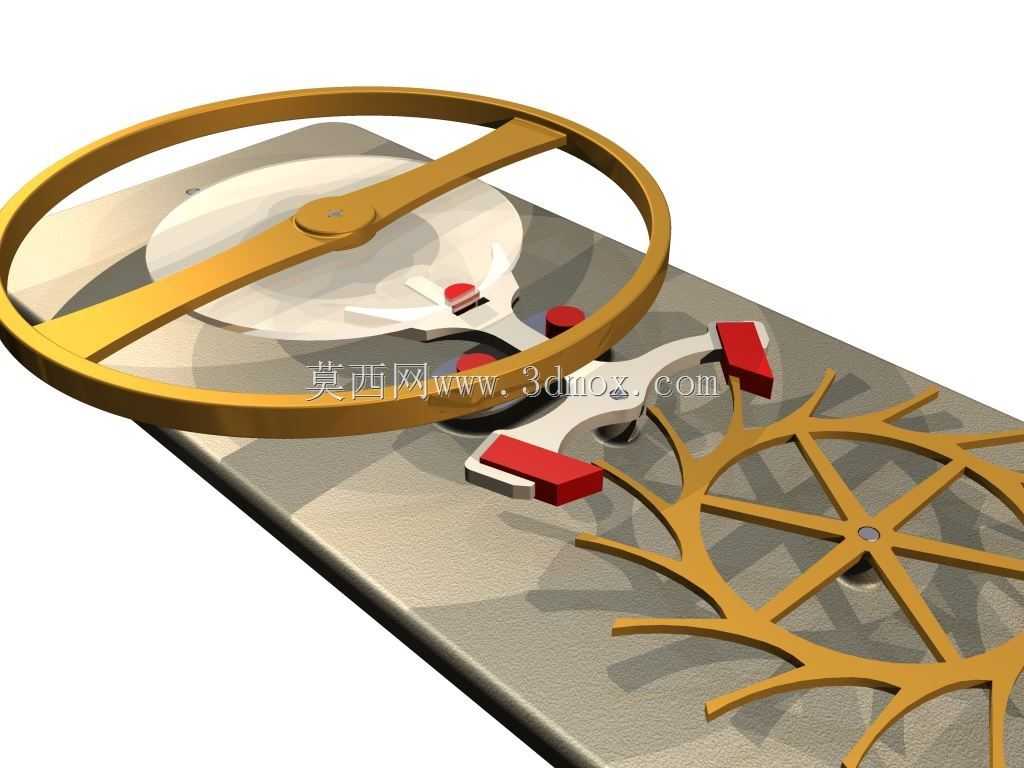

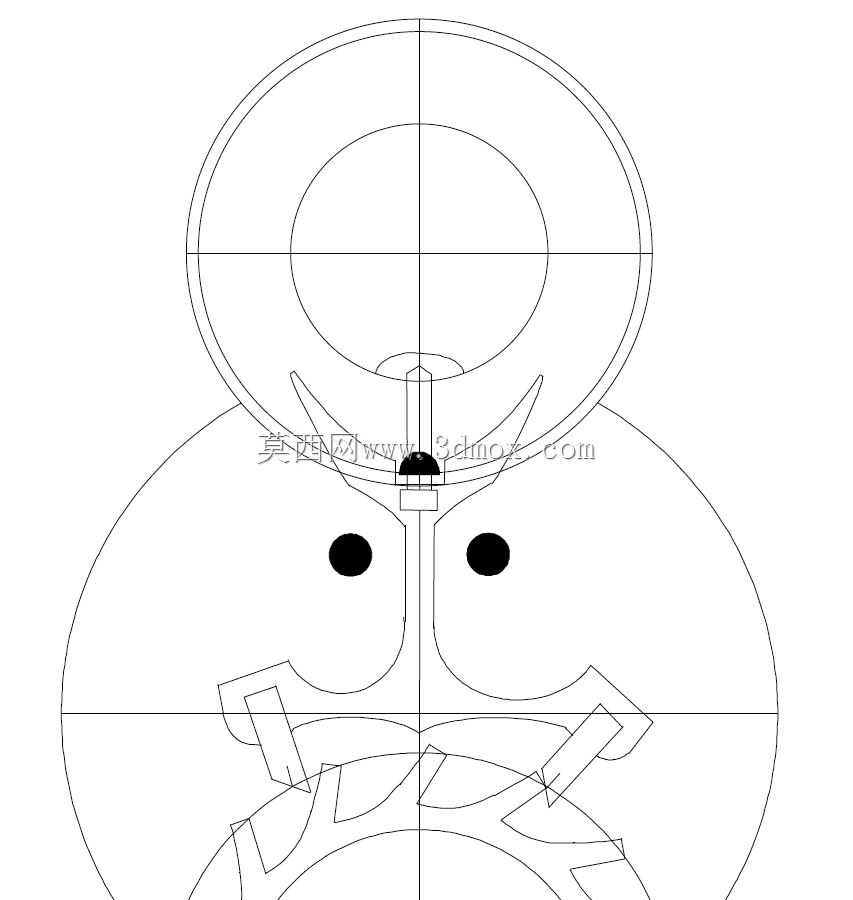

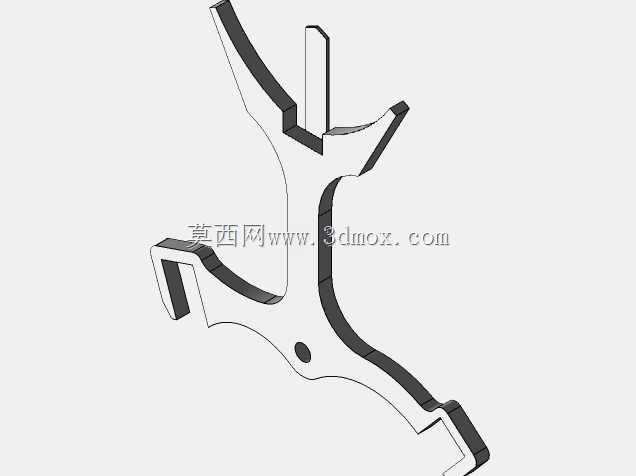

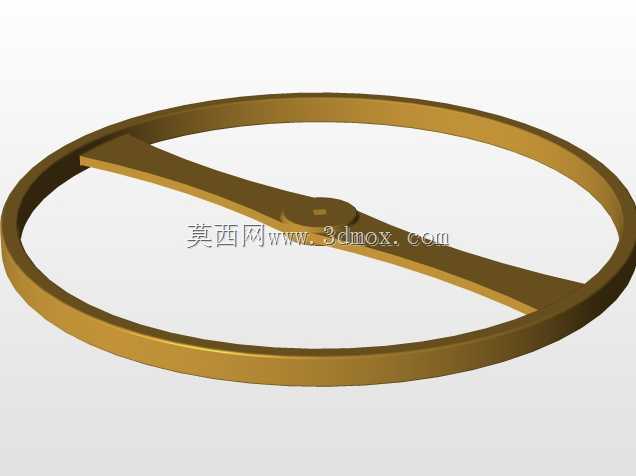

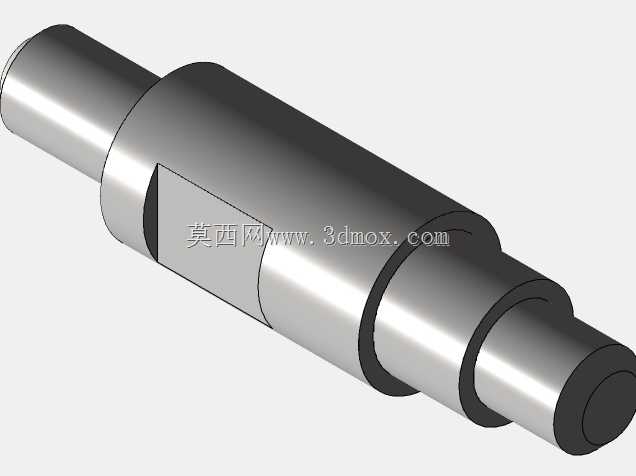

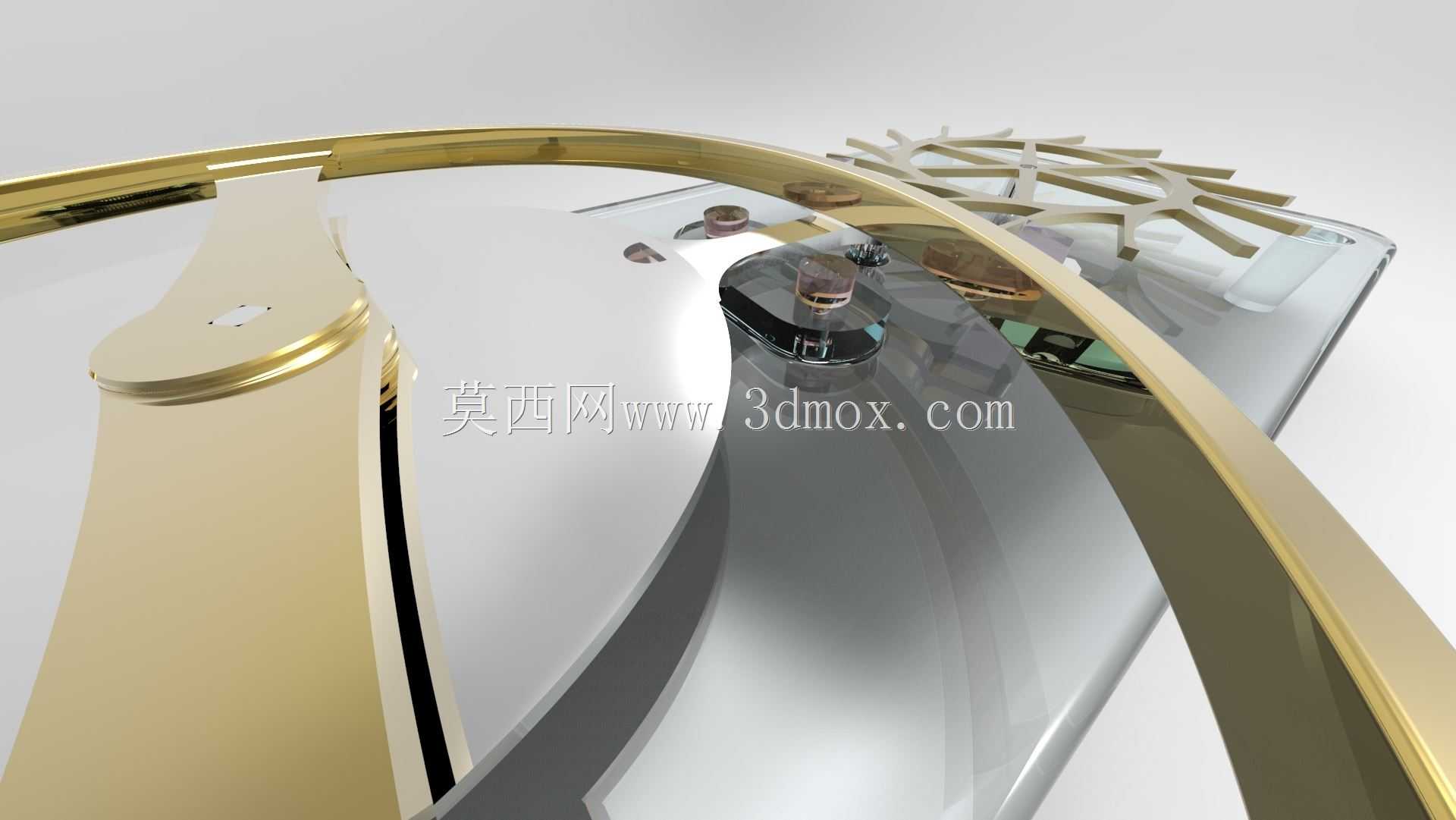

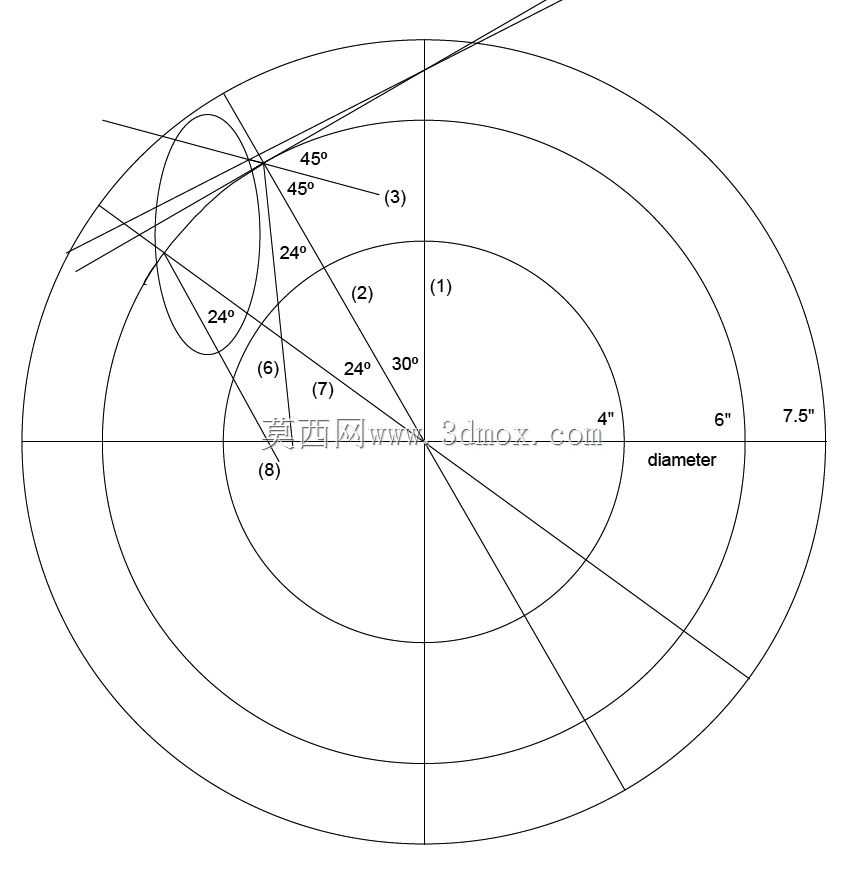

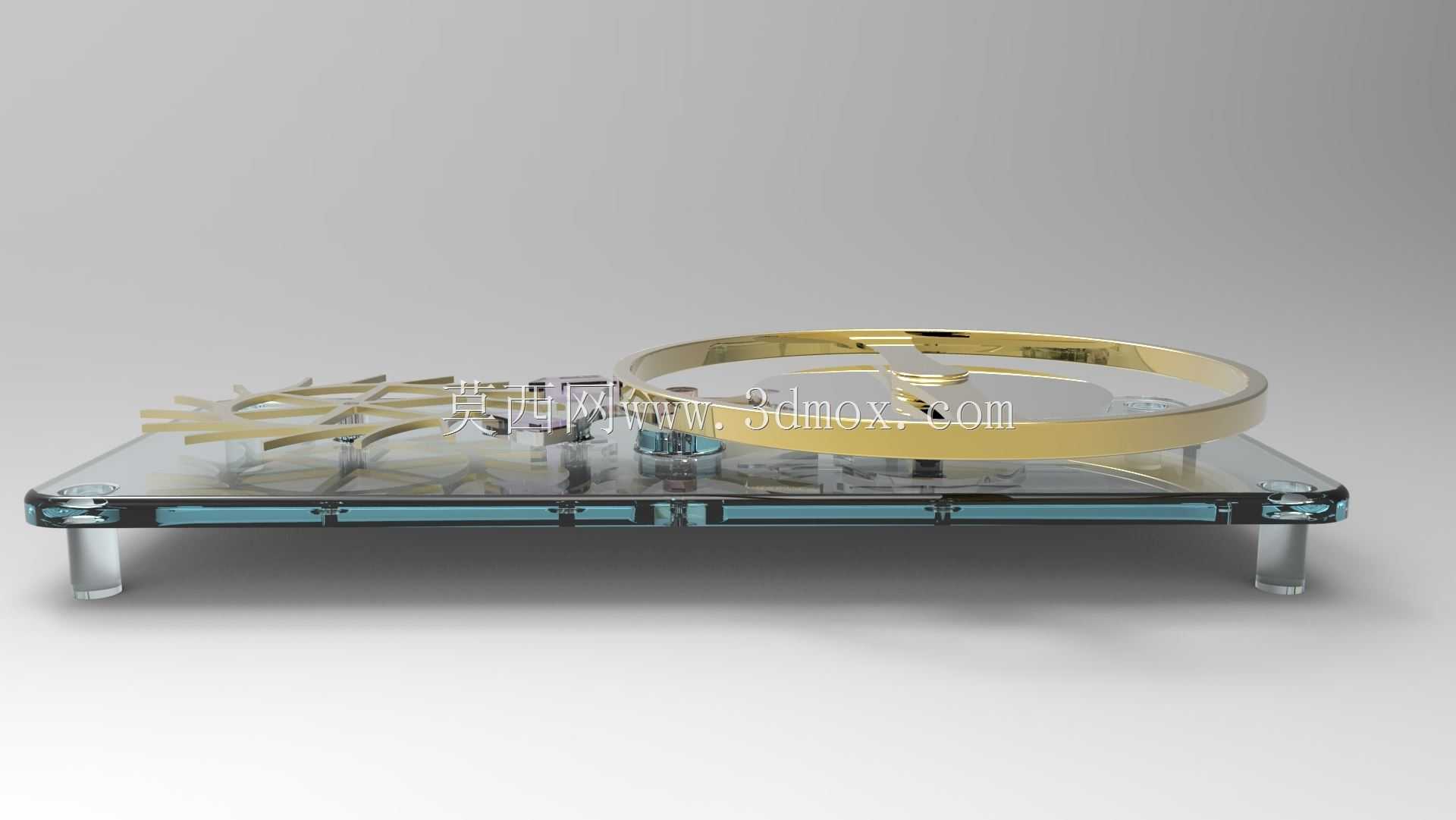

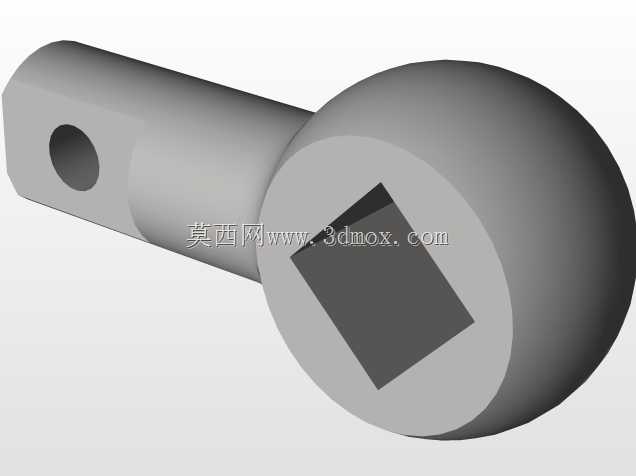

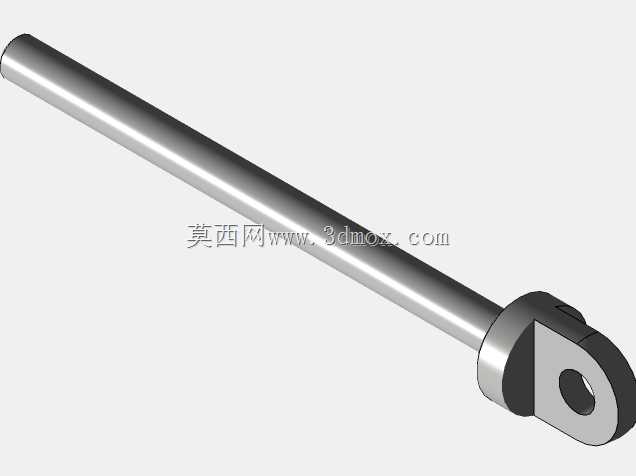

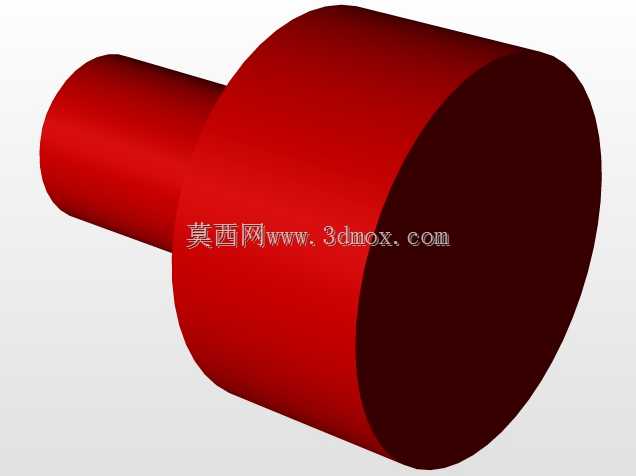

基于马克V.的《钟表擒纵机构》一书。海德里克（版权所有1997年）作为一个良好的来源，我试图提出严格的擒纵设计的本质。这本书是公开的(http://www.nawcc-index.net/Articles/Headrick-EscMechanics.pdf)，所以你可以阅读和比较（与书）我在这里提出的一切。我的意图是创建一系列的项目致力于这个主题-你会看到-但只涉及几何方面。实际上，你可以用我的项目作为理解这本书的精确模拟。我建议你下载这本书，以便在电脑脱机时使用。从这本书中你可以了解到，有三种经典的擒纵机构：格雷厄姆（死拍）、反冲和瑞士杠杆。这里是最后一个，英文中有两个不同的单词作为计时机械装置的名称：时钟和手表。例如，在罗马尼亚语中，这两个词只有一个：罗马尼亚语单词是“ceas”（读作“charts”，没有“rt”）。手表不是钟，就像挂在墙上的钟摆；手表是手表家族中的一个很好的例子。瑞士杠杆被用作手表的擒纵机构。瑞士杠杆擒纵机构的结构在第44页的书中介绍。它从轮子开始，然后是瑞士杠杆。如果你照着这本书走到最后，你就会得到我已经做过的东西。所有零件、组件和模拟/动画均采用Inventor 2014制造。主要零件为车轮、瑞士杠杆，其中包含以红色表示的所谓“石头”。下一个是平衡轮盘包括红色脉冲销。它们都放在一个盘子里。在那里你还可以找到限制瑞士杠杆运动的挡销。观看视频，你可以看到运动的开始：注意，车轮是使瑞士杠杆运动的发动机。然后，你会看到瑞士杠杆是如何碰撞脉冲销，并在每一次振荡时为平衡轮提供能量的。平衡轮的作用是很明显的：为了节省能量，使其返回，使瑞士杠杆允许车轮以另一个步骤旋转。由于传统的螺旋弹簧附在平衡轮上，不能在Inventor中用动态模拟来模拟，我用螺旋形弹簧和一个精巧的结构来模拟螺旋弹簧的作用。你可以在盘子后面或电影里看到：https://youtu.be/1_o7qbnzcAAIf 你想看更多，看here:Infinite Kinetic 模拟：http://uhrentechnik.vyskocil.de/fileadmin/ani/anker%28ch%29_0701.swfModel 玻璃下：https://youtu.be/heAS0L1jANsWatch 运动链：https://youtu.be/dao0mbAbNLEUltimate 瑞士创意：https://youtu.be/MQJFRt-2hDkEnjoy!
