创意斜面式手动快速夹紧斜夹钳结构

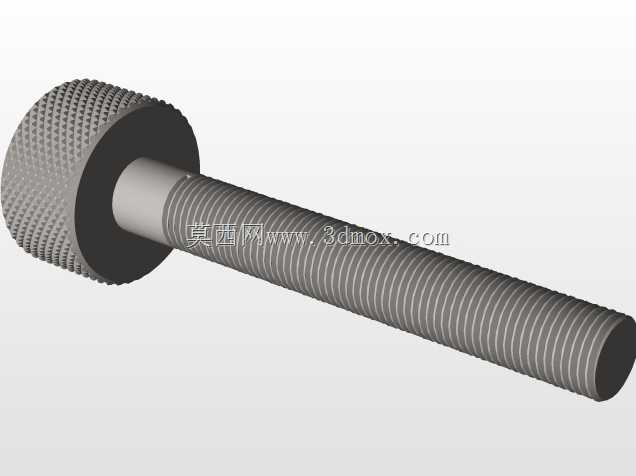

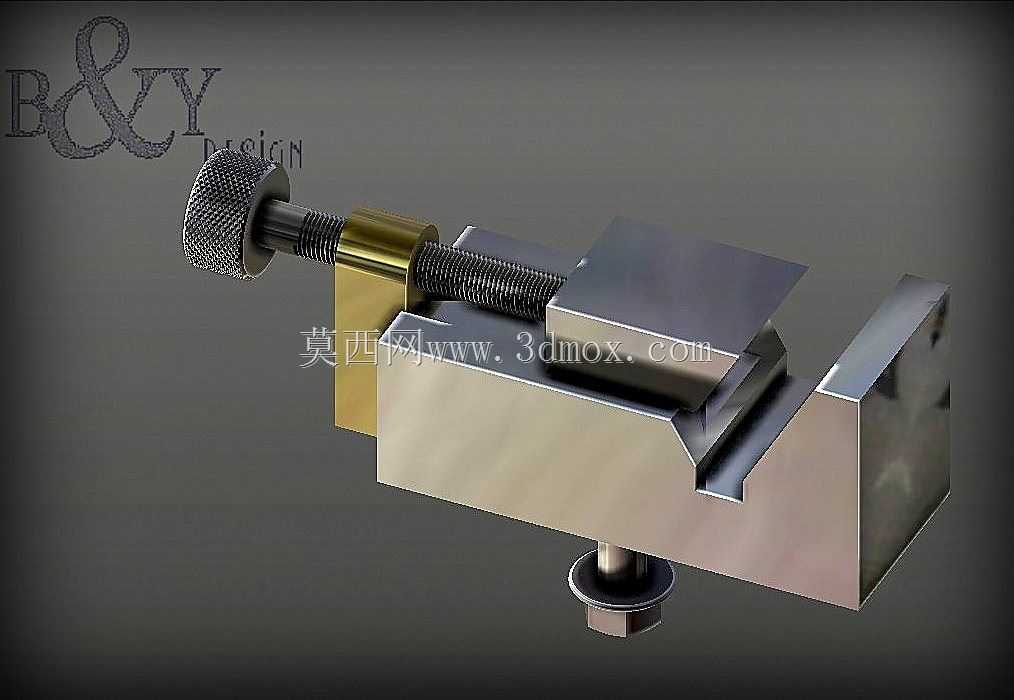

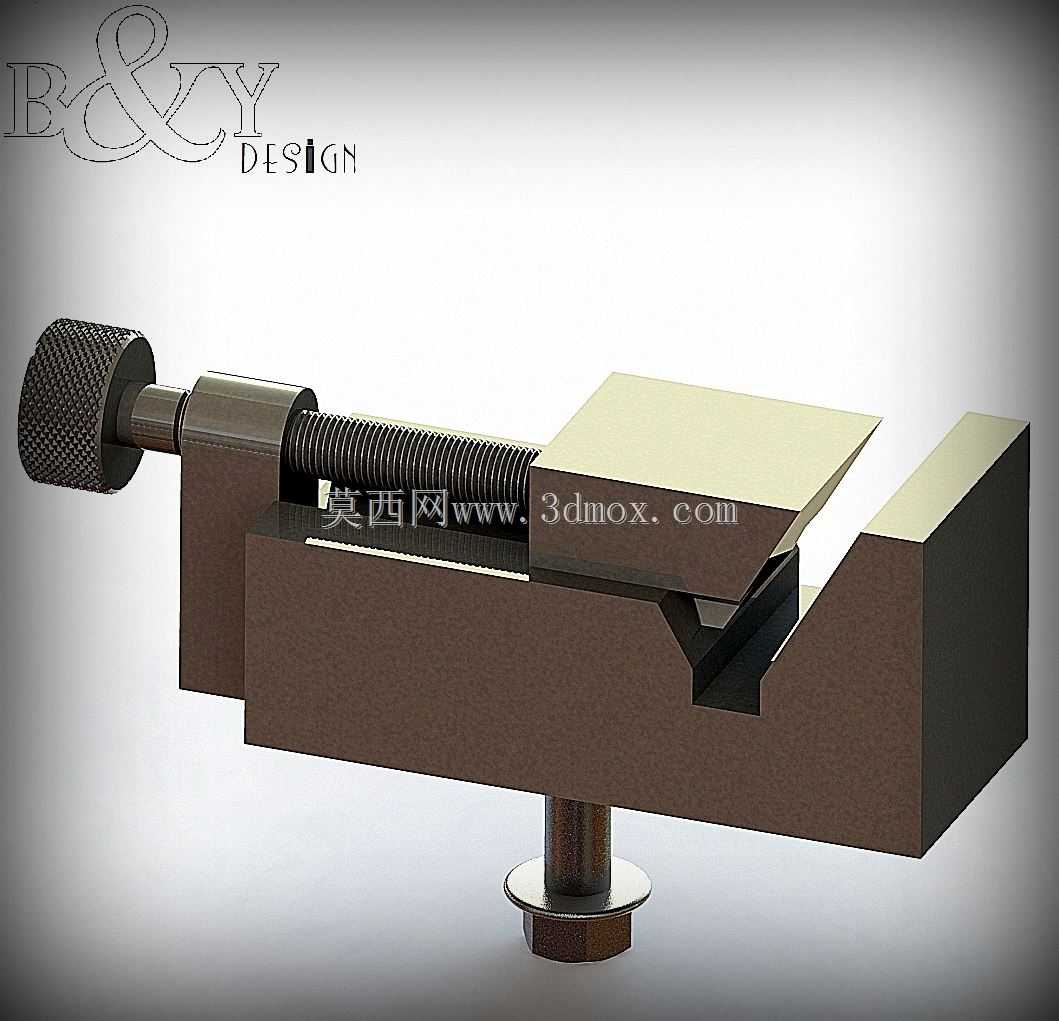

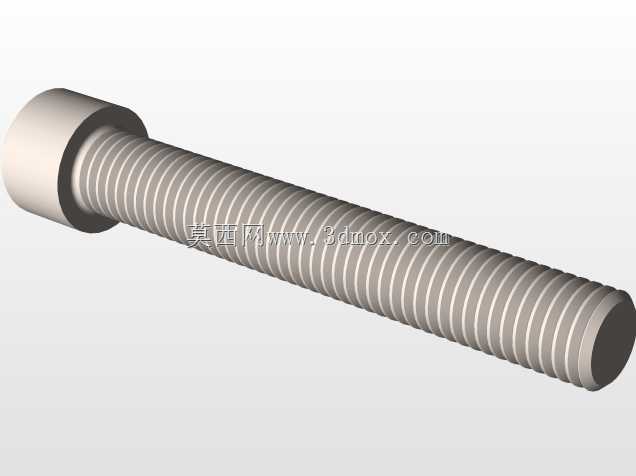

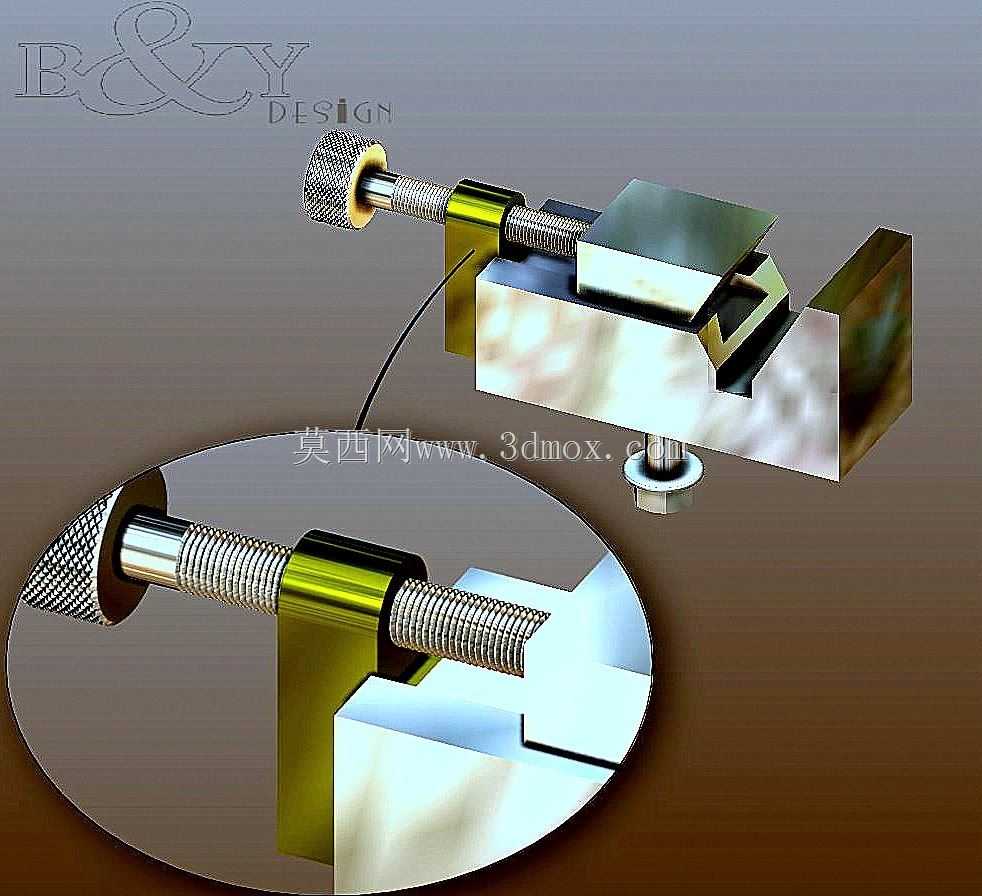

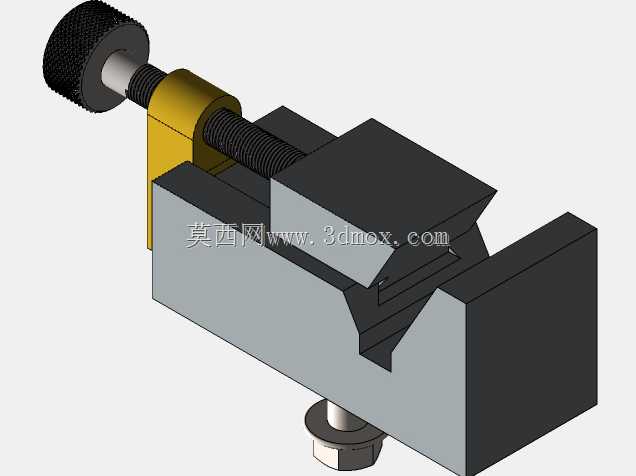

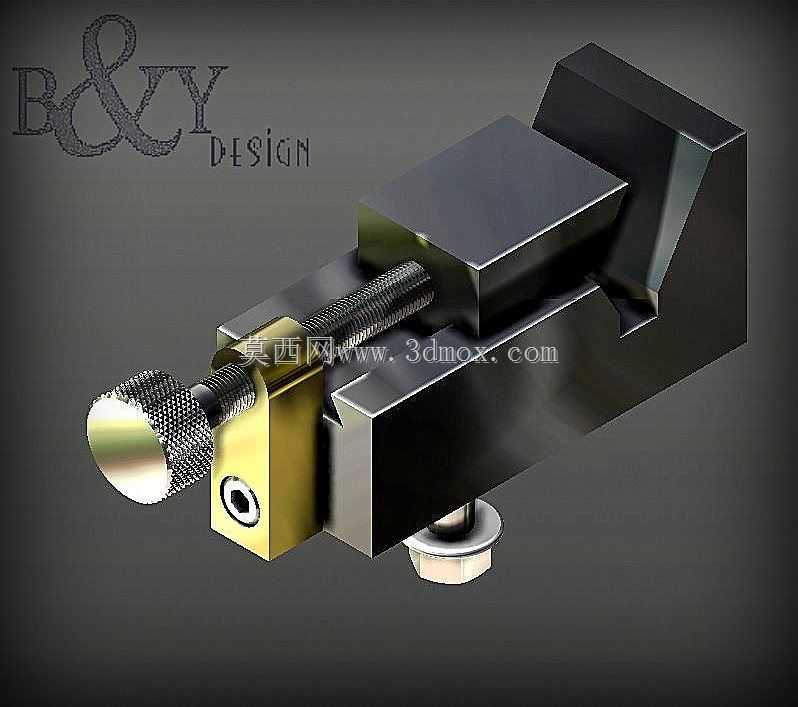

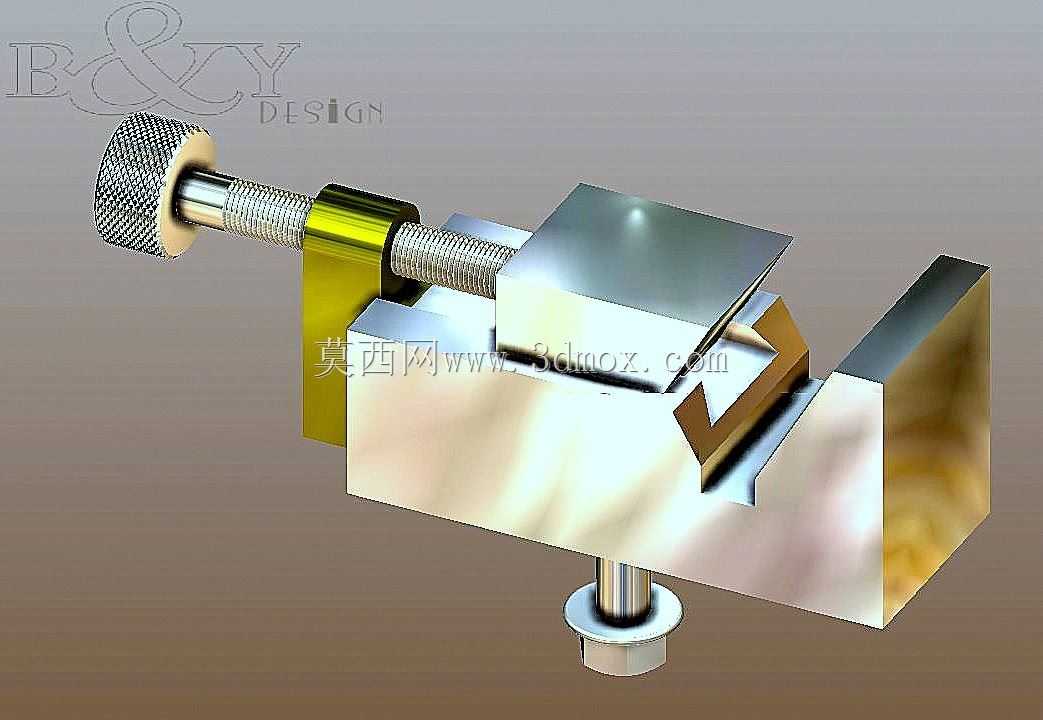

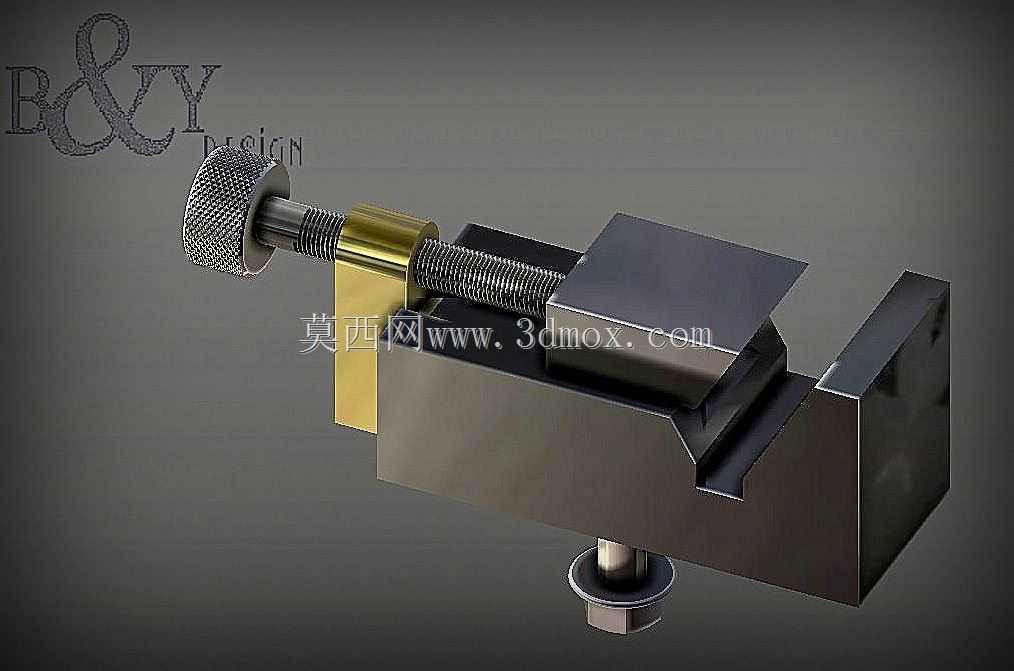

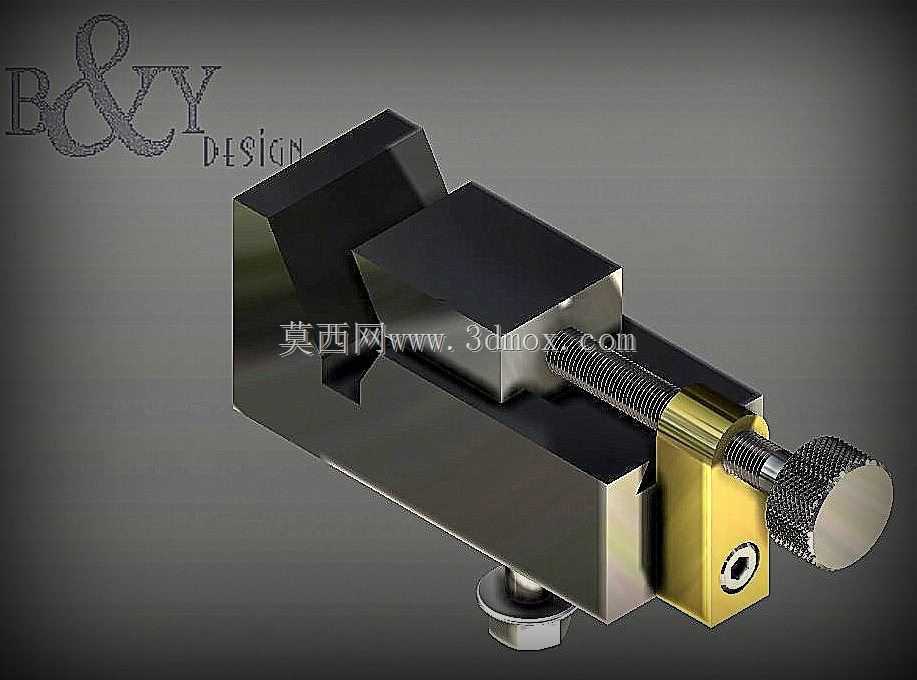

这款斜夹钳是面向小尺寸工件精密装夹场景开发的手动夹紧工装，主要应用于精密机加工工位的小件固定、钳工台修配作业的工件夹持、实验室试样装夹以及小型装配线的工件定位环节，尤其适配带斜面轮廓的异形小零件装夹需求，能够弥补普通平口钳无法贴合斜面工件装夹的短板，避免装夹过程中工件翘起、移位的问题。在实际使用场景中，这类斜夹钳可直接通过底部的锁紧螺栓固定在标准钳工工作台、机床T型槽工作台或者专用工装基板上，整体安装边界紧凑，横向占用空间不足普通平口钳的三分之二，能够在狭小的工装排布空间内完成布置，适合多工位密集装夹的生产线布局需求。从功能特性来看，这款斜夹钳采用螺杆进给的手动驱动方式，前端设置滚花防滑调节旋钮，操作人员无需额外工具即可徒手完成夹紧力调节，旋钮表面的细密滚花能够在手部沾有少量切削液或油污的情况下依然保持足够摩擦力，避免调节打滑；夹钳的固定钳口采用斜面成型设计，与活动钳口配合后能够形成带斜度的夹持型腔，针对带斜面、V型轮廓的小型工件能够实现全接触面贴合夹紧，相比普通平口钳的线接触装夹方式，夹持接触面积提升60%以上，同等夹紧力下工件表面压强更低，不会在软质工件表面留下夹痕，同时夹紧稳定性更强，能够承受铣削、打磨等作业带来的侧向切削力，不会出现工件偏移问题。在设计思路上，这款夹钳突破了传统平口钳双平面钳口的固化结构，将固定钳口设置为适配Y型斜面的倾斜结构，灵感来源于几何造型的斜面受力特性，利用斜面的自锁效应配合螺杆的轴向锁紧力，实现双重防松效果；活动钳块采用黄铜材质嵌件设计，既能够保证钳口的耐磨性能，又能通过铜质材料的软质特性避免划伤工件表面，夹钳主体采用高强度钢材加工，表面做发黑防锈处理，能够适应车间多油、多切削液的潮湿作业环境，长期使用不会出现锈蚀卡滞的问题。夹钳的螺杆传动副做了精密研磨处理，进给过程顺滑无卡顿，夹紧行程覆盖0到40毫米的夹持范围，能够满足绝大多数小型零件的装夹尺寸需求，底部的固定螺栓采用标准六角头结构，适配通用工装安装孔位，无需额外加工定制安装接口即可快速部署使用。在实际作业中，这款斜夹钳既可以作为独立装夹工具使用，也可以作为组合工装的标准夹紧模块，搭配其他定位元件完成复杂异形工件的快速装夹，有效减少工件装夹找正的辅助时间，提升小批量零件加工、修配环节的作业效率。
