机加工用小型精密台虎钳结构设计

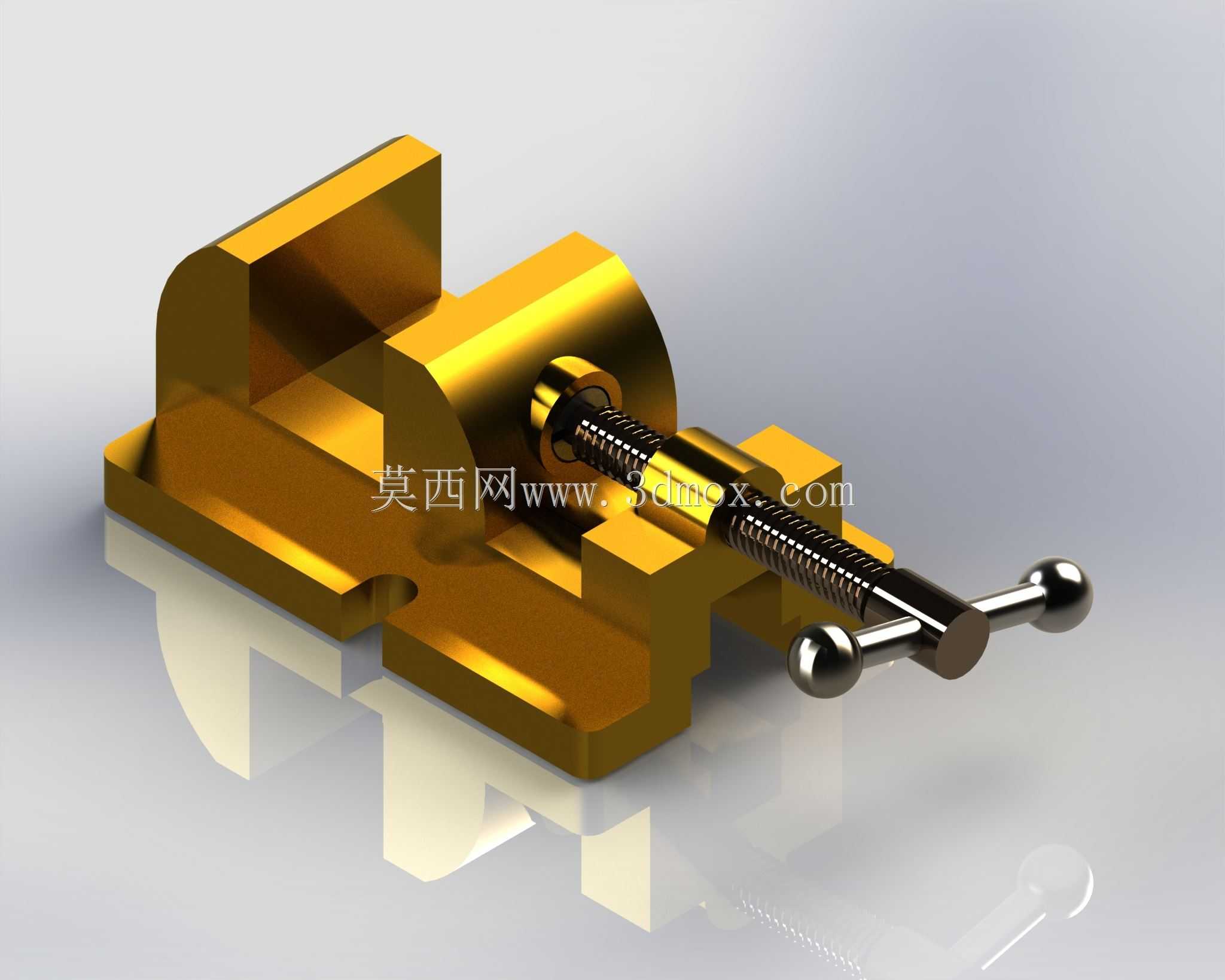

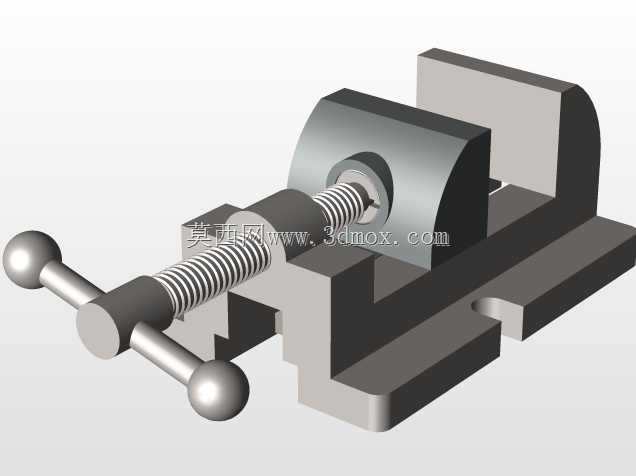

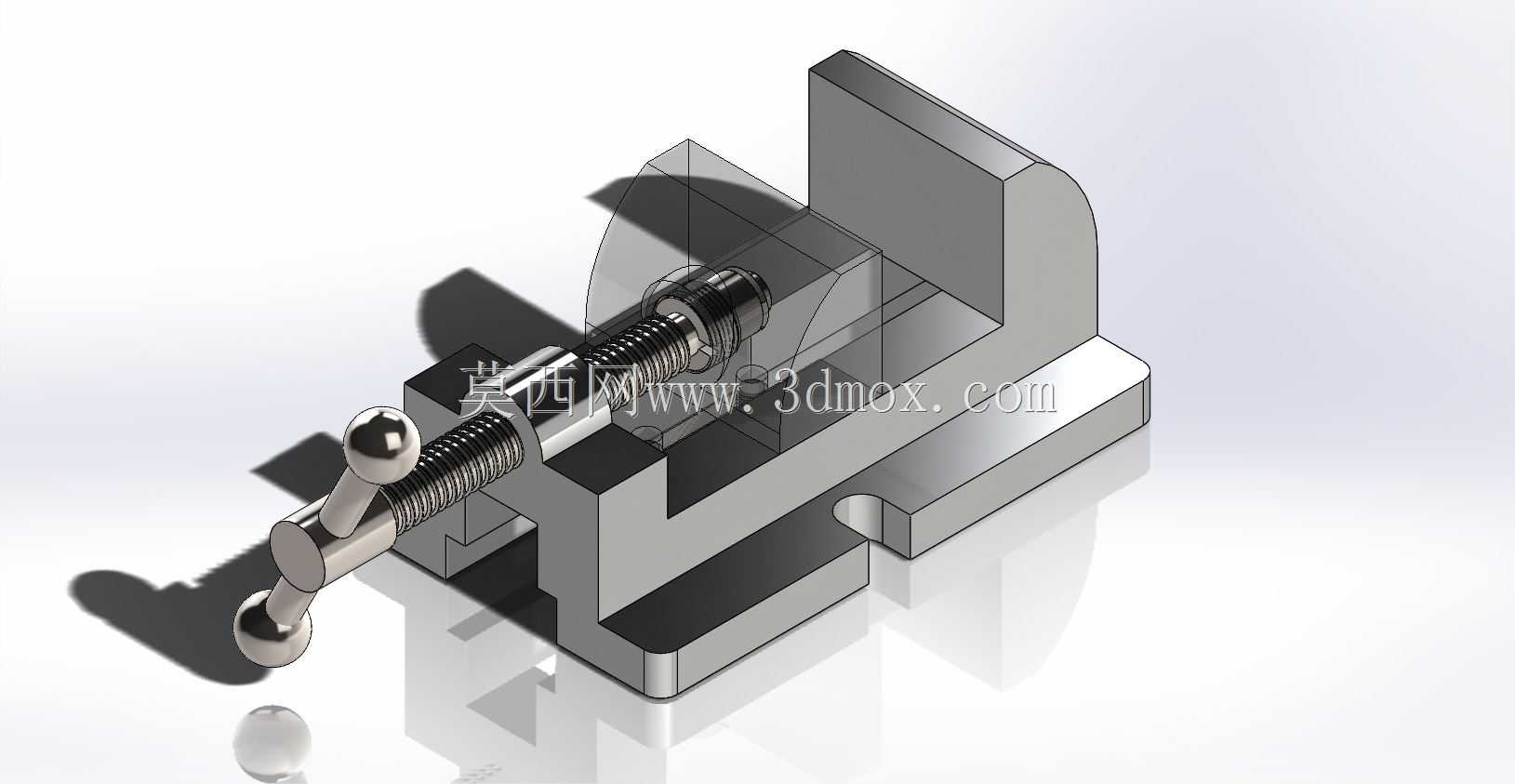

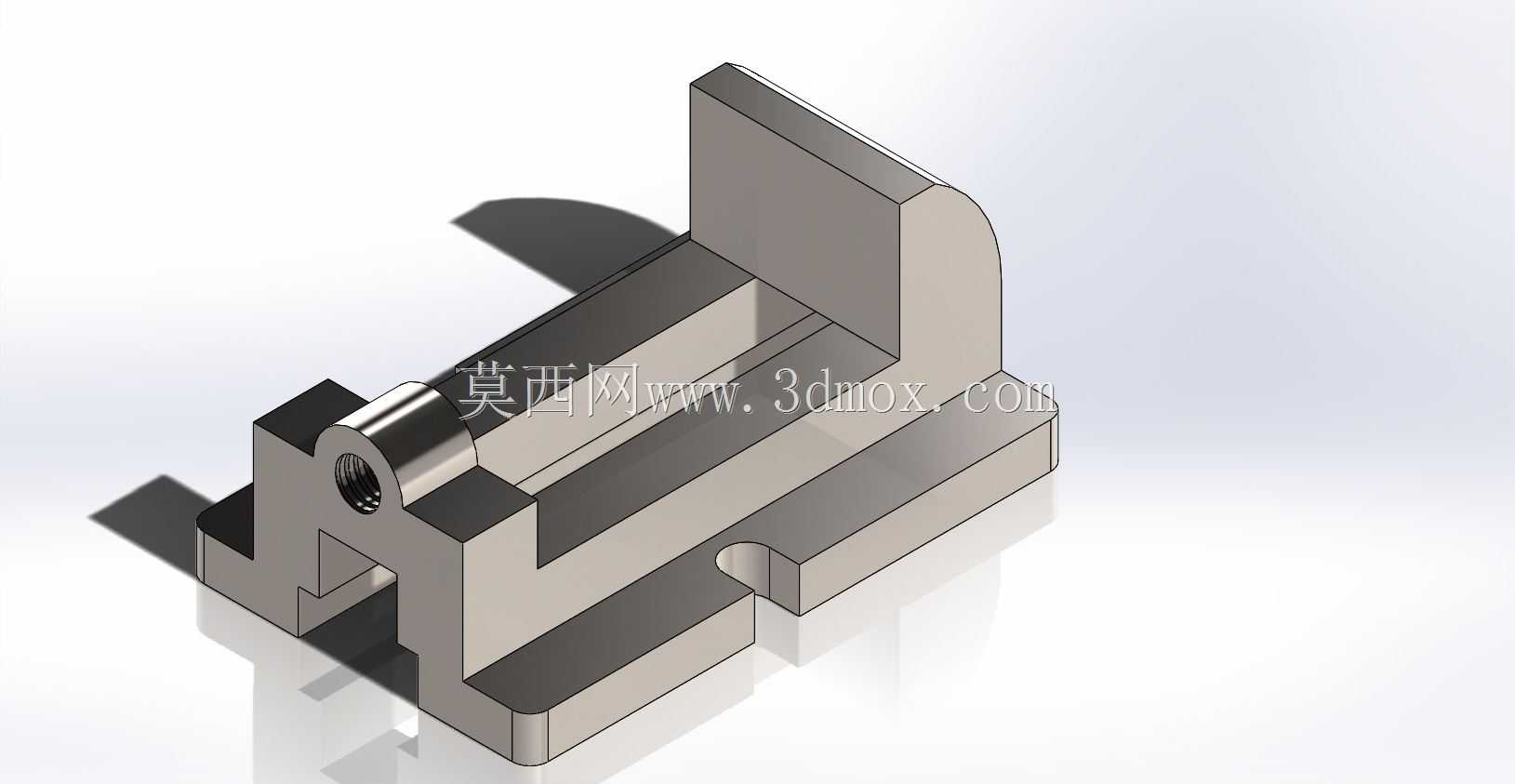

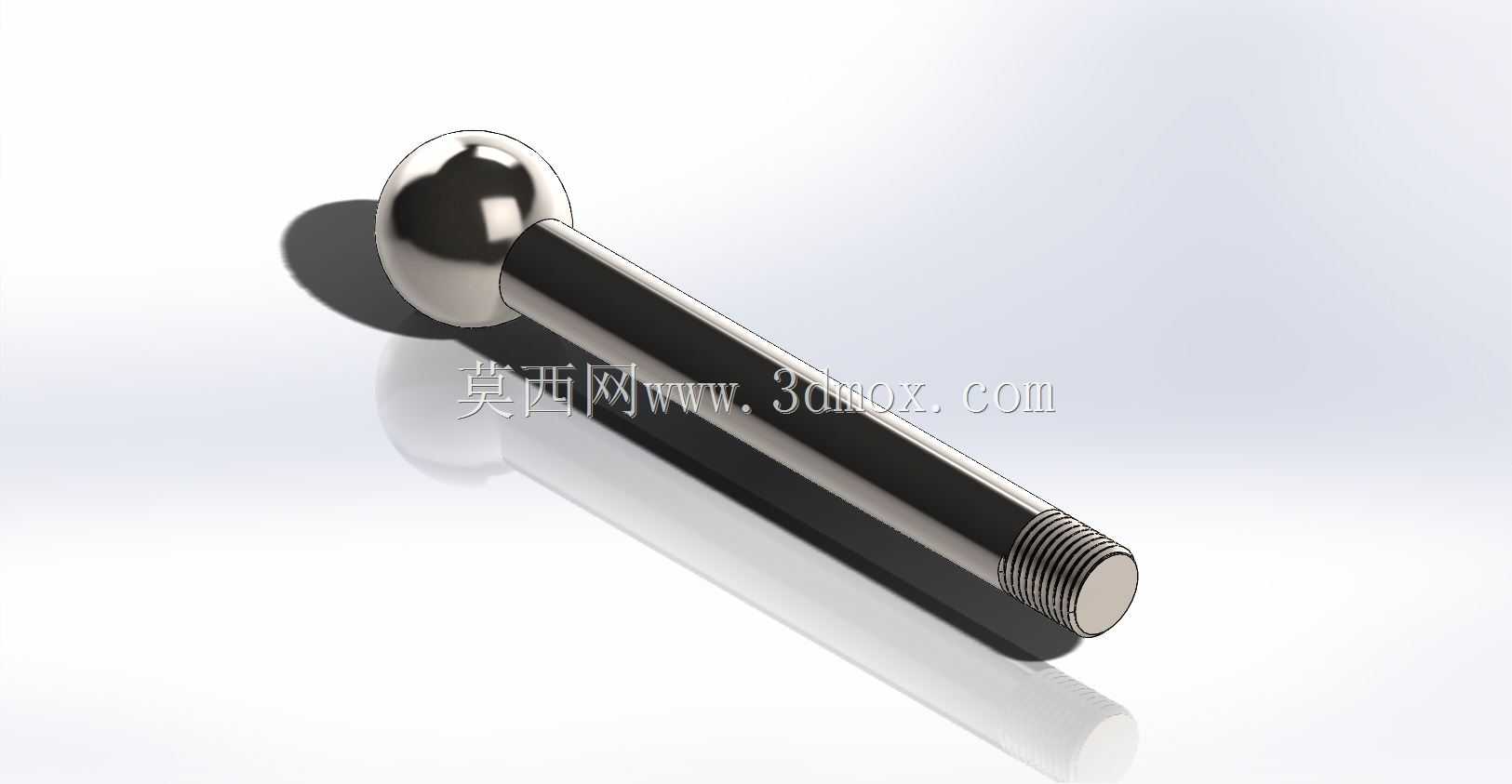

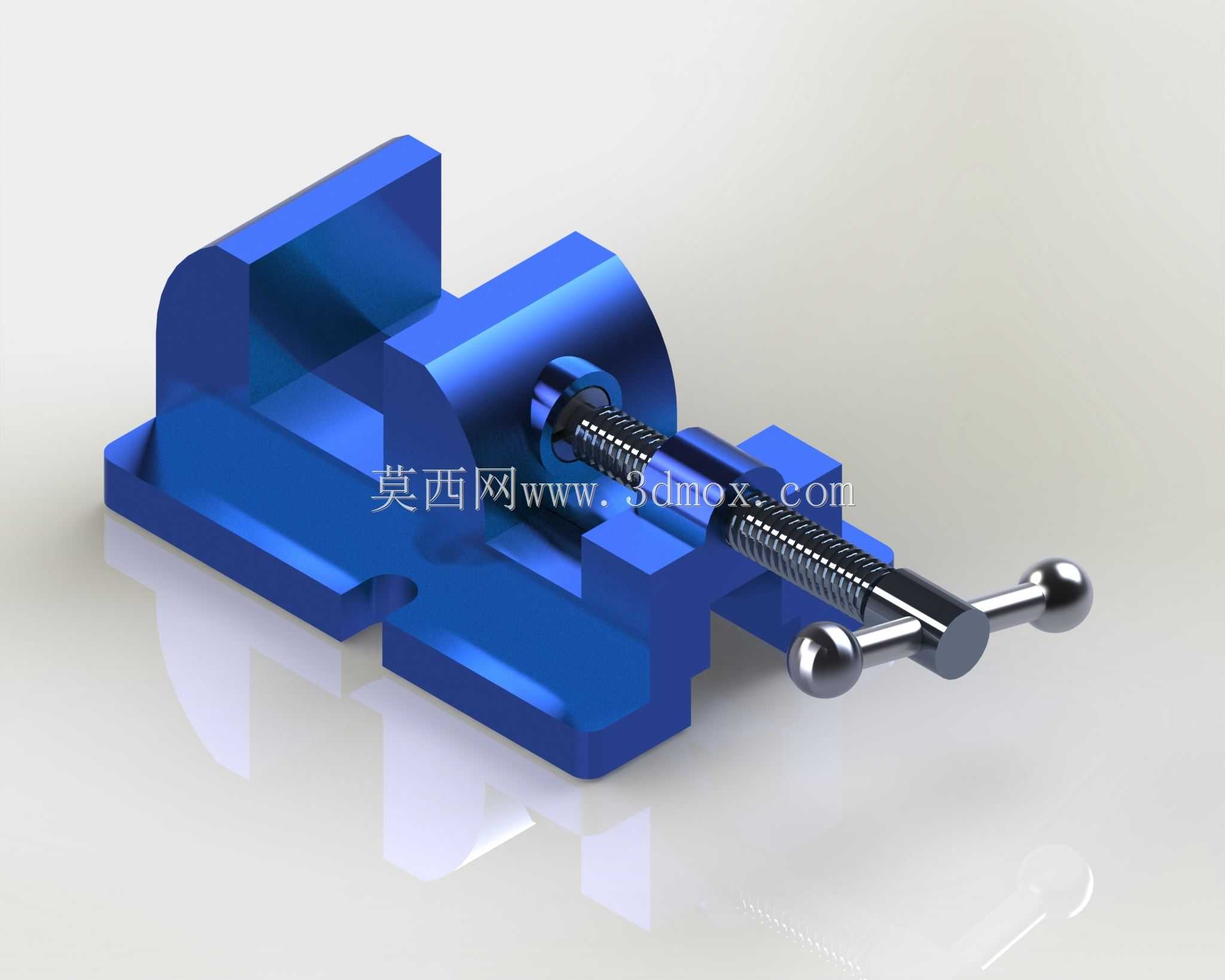

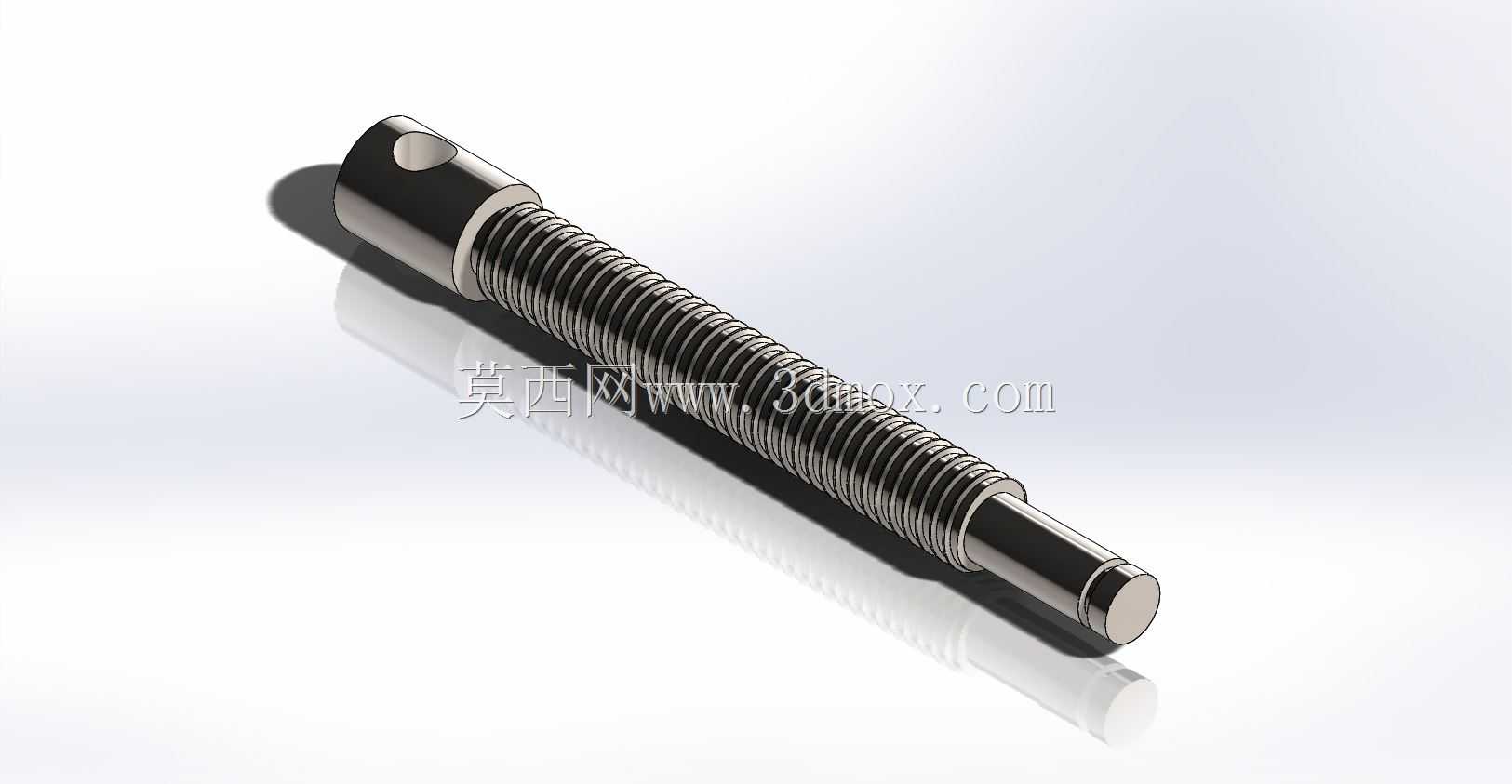

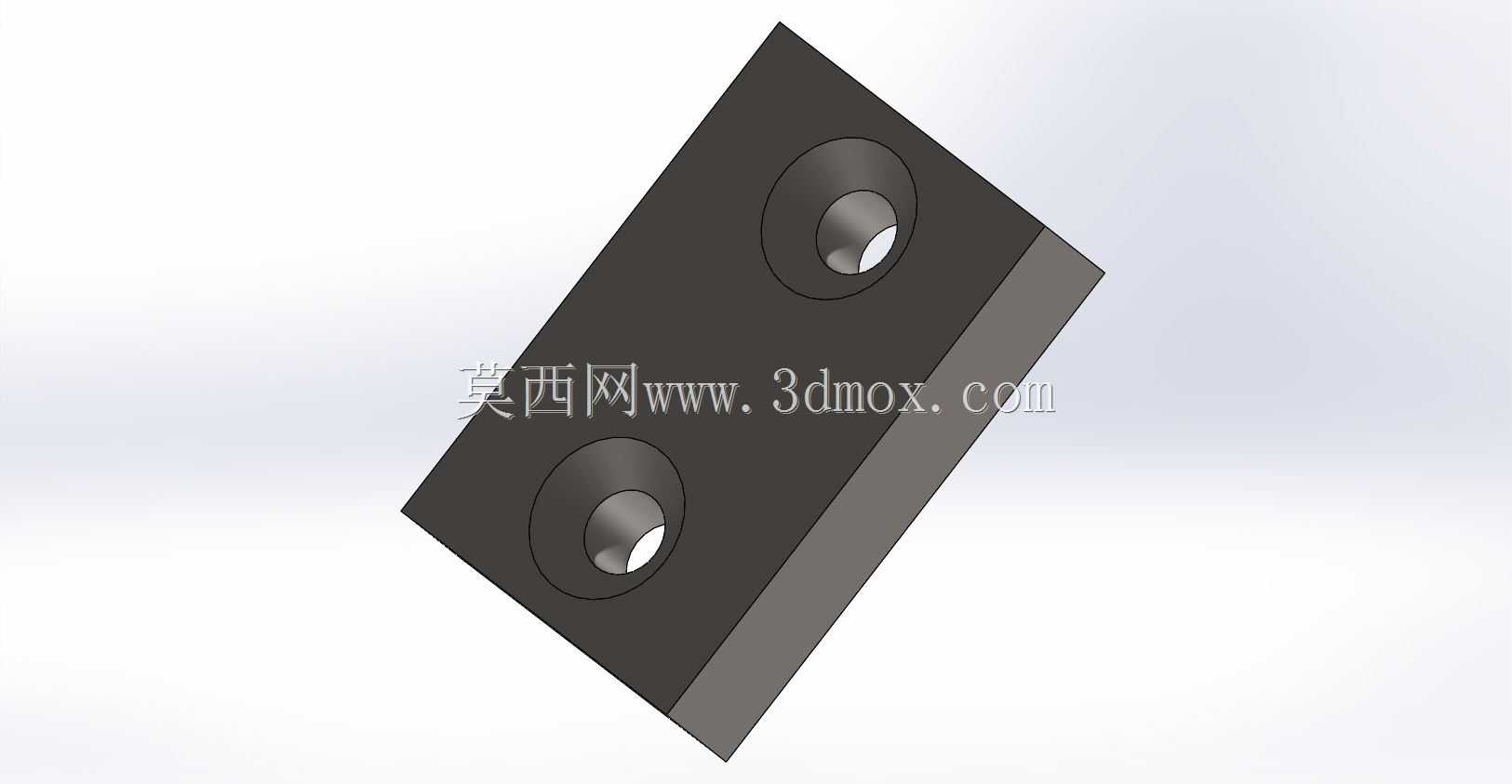

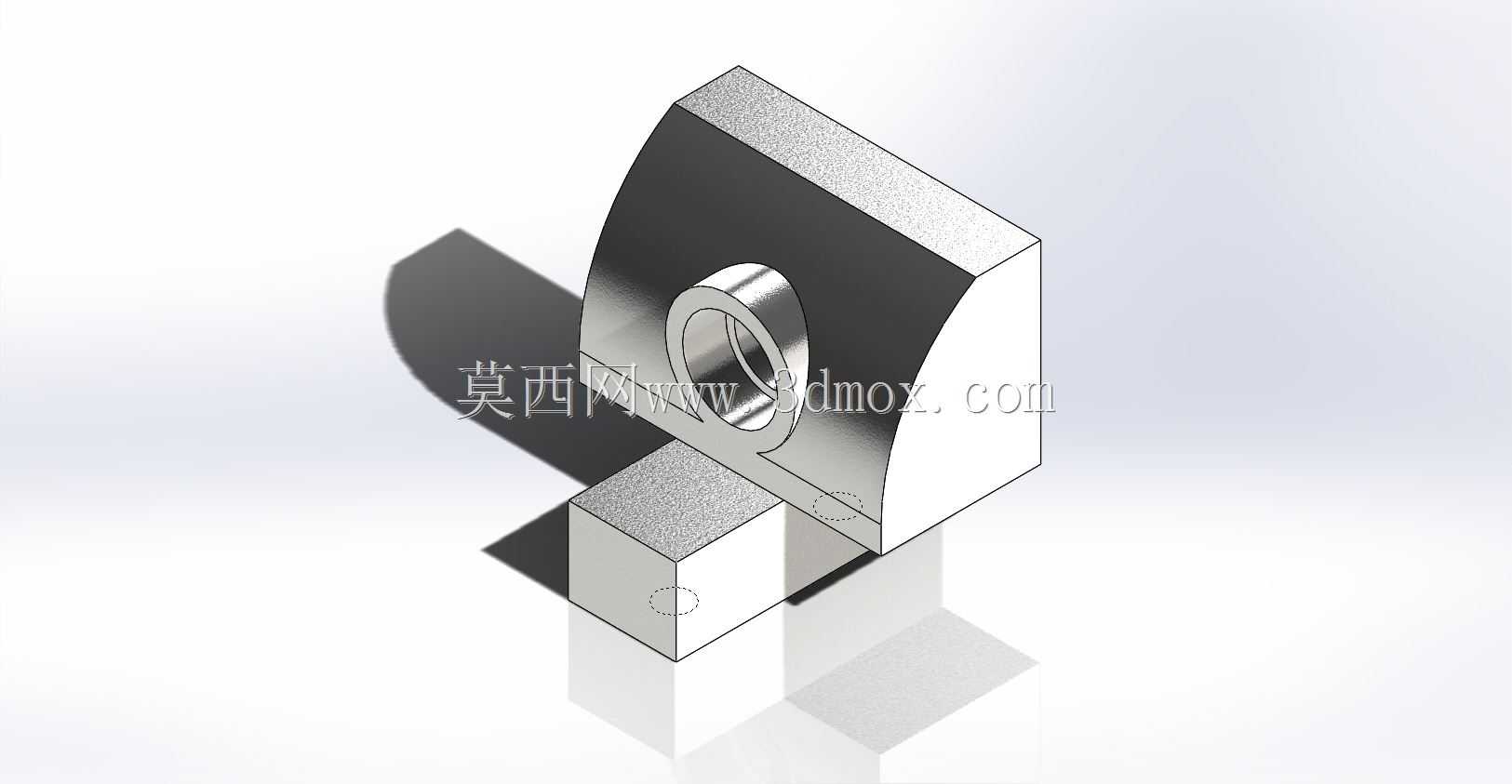

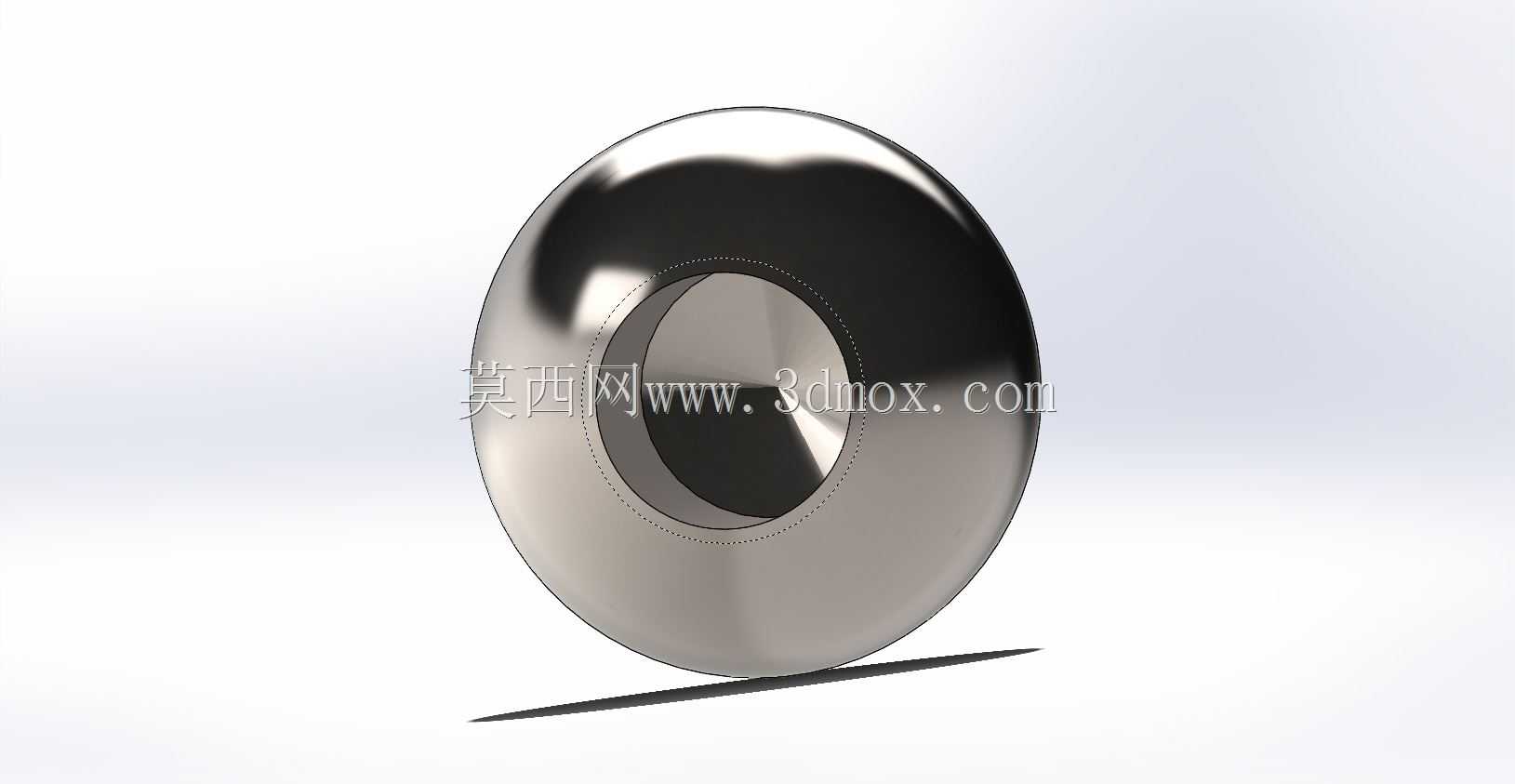

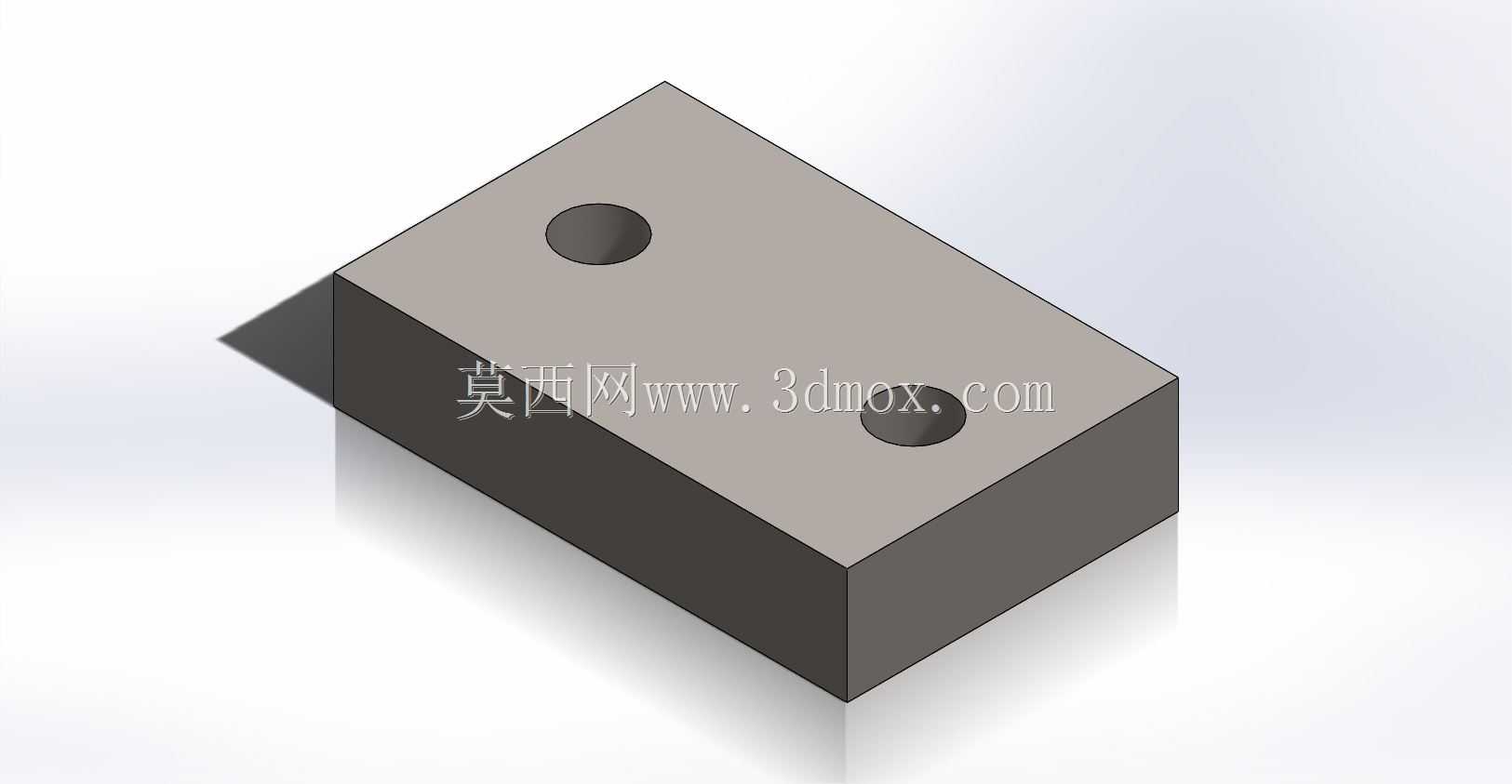

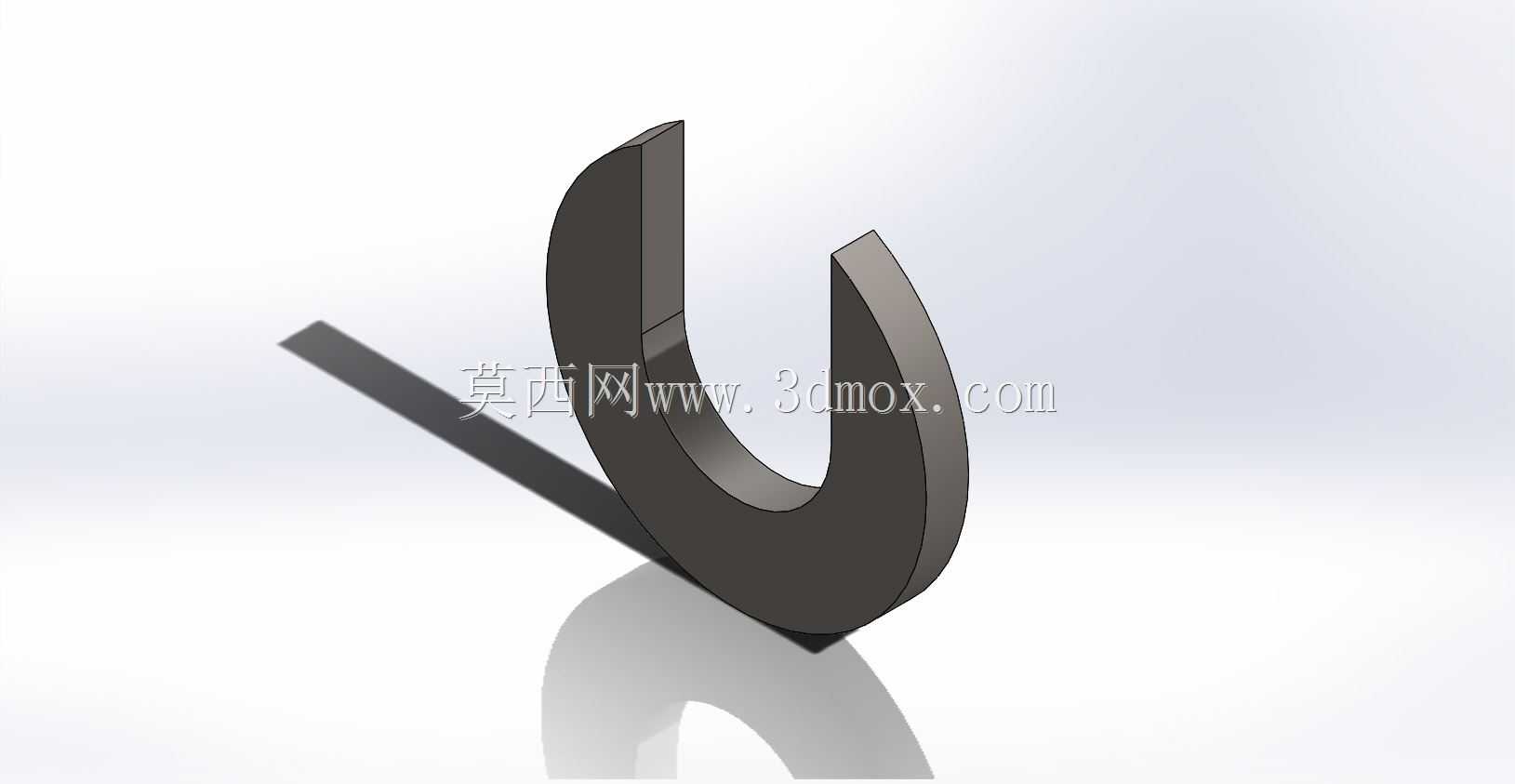

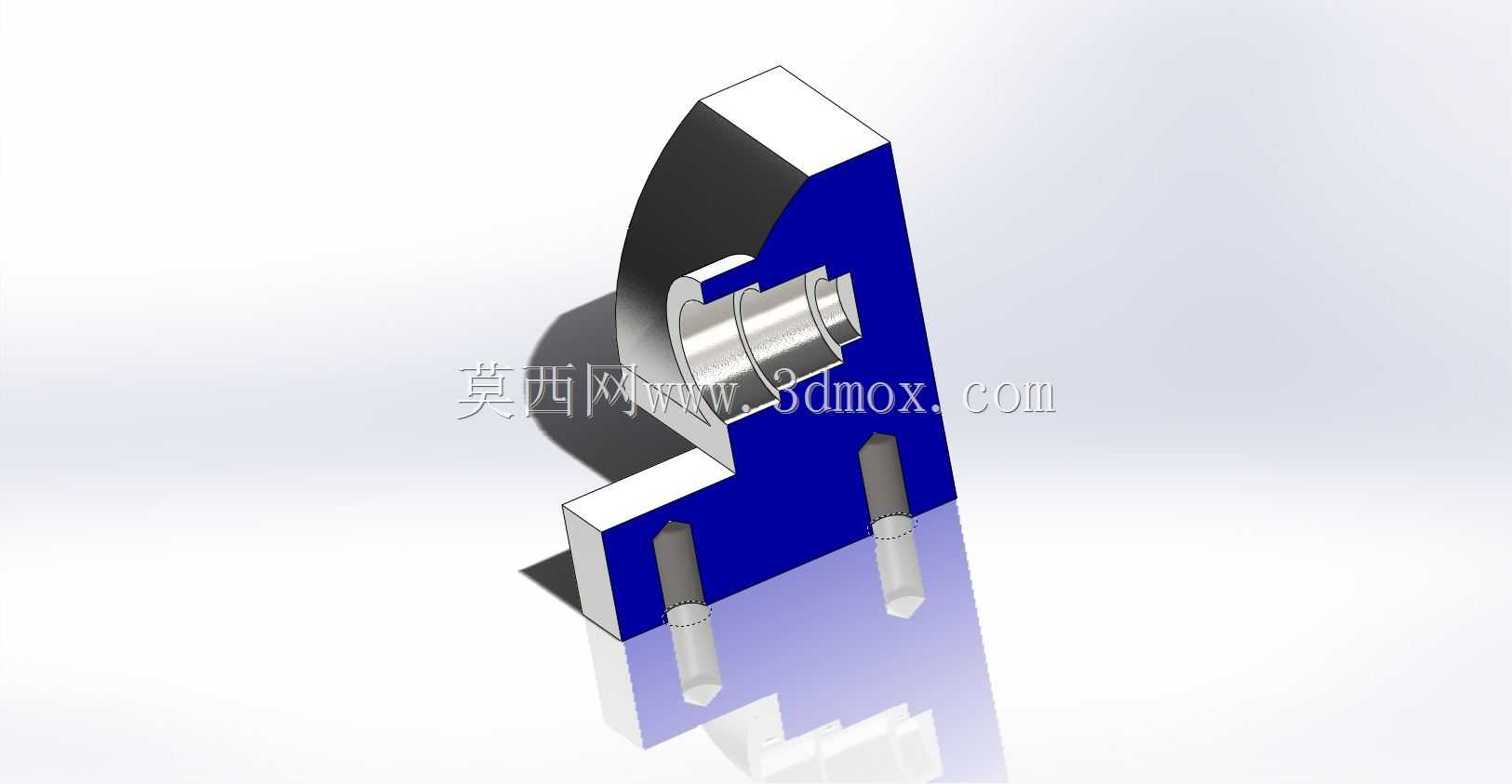

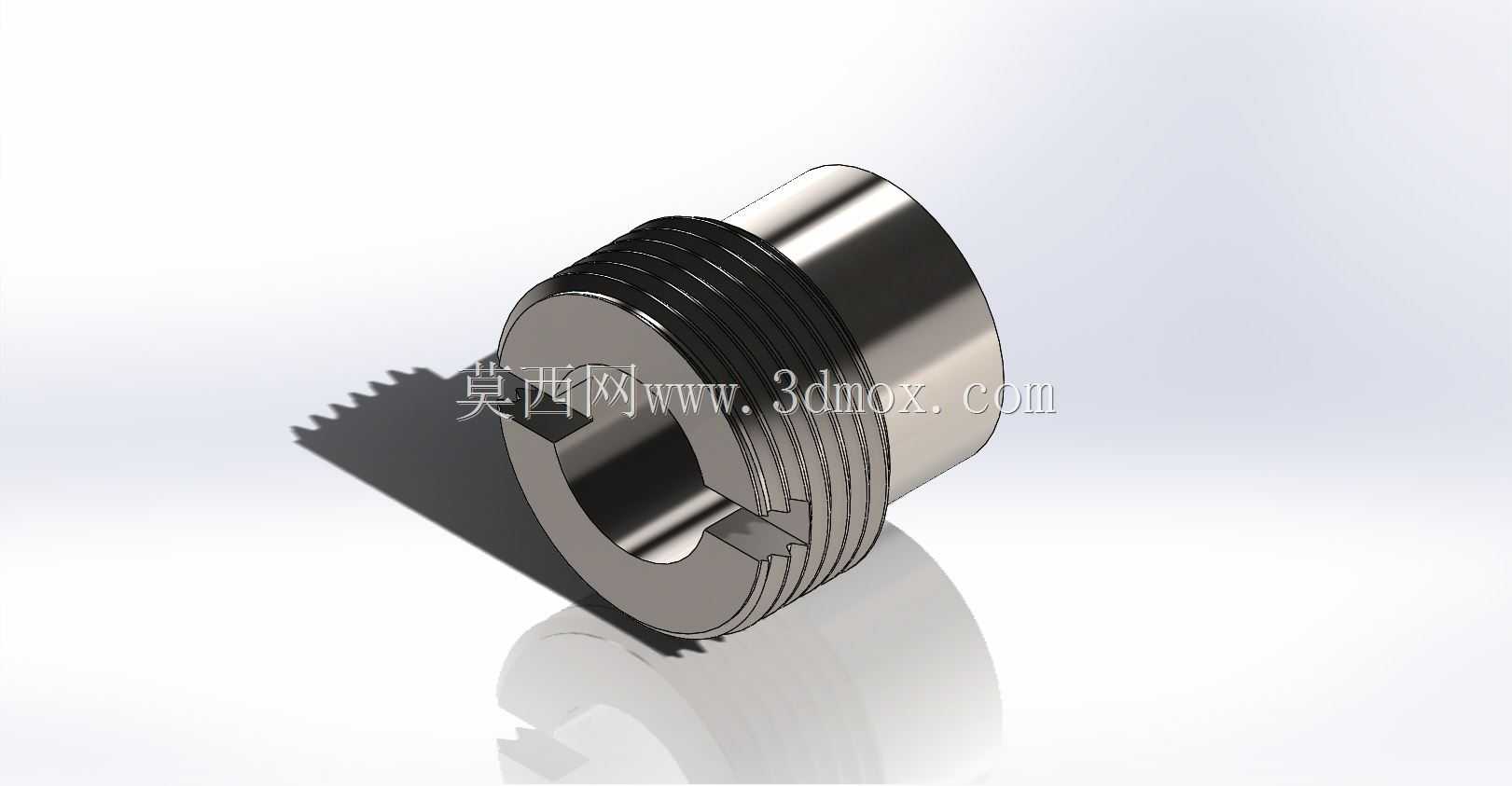

这款台虎钳是机械加工、钳工装配场景中不可或缺的基础工装夹具，主要承担小型工件的装夹固定功能，可适配台式钻床、小型铣床的轻量加工工位，也可单独安置在钳工工作台上，完成工件的锉削、錾削、零件装配、小型工件校形等作业，是五金加工、机修实训、精密零件小批量加工场景的常用配套工装。从功能特性来看，该台虎钳采用丝杠传动的夹紧结构，通过转动端部的双球头手柄带动丝杠旋转，驱动活动钳身沿固定钳身的导轨方向做直线往复运动，实现钳口的开合与夹紧动作，双球头手柄的设计可在手动操作时提供均匀的施力点，无需额外配套加力杆即可输出足够的夹紧力，同时避免操作时手部打滑。固定钳身与底座采用一体化铸造成型的结构思路，整体刚性充足，可承受装夹后轻量切削产生的径向与轴向载荷，避免装夹过程中钳身出现形变或位移，保证加工过程中工件的位置精度。钳身的导轨结构采用内嵌式配合设计，活动钳身与固定钳身的配合面经过精密贴合处理，开合过程顺滑无卡顿，长期使用也不易出现晃动间隙，可保证夹紧后工件的位置稳定性。从安装边界与尺寸设计来看，该款台虎钳属于小型桌面级台钳，底座预留了螺栓安装孔位，可通过螺栓直接固定在标准钳工工作台或机床配套工作台上，安装时需保证底座与工作台面完全贴合，避免悬空安装导致受力不均出现断裂风险；整体外形尺寸适配小型工位的安装空间，不会占用过多工作台操作面积，钳口张开行程可覆盖常规小型机械零件的装夹尺寸范围，可满足直径或厚度在行程范围内的各类金属、非金属工件的装夹需求。钳口部位设计为平面结构，可根据实际使用需求更换带齿防滑钳口或者软质钳口垫，避免装夹表面精度要求较高的工件时夹伤工件表面，适配不同材质工件的装夹要求。整体结构没有冗余的复杂部件，日常维护仅需定期给丝杠与导轨配合面加注润滑脂即可，维护成本极低，可长期在车间生产、实训教学等场景下稳定使用，装夹精度可满足常规轻量加工与装配作业的精度要求，是小型加工工位性价比极高的配套工装。
