机加工用螺旋式台虎钳结构设计

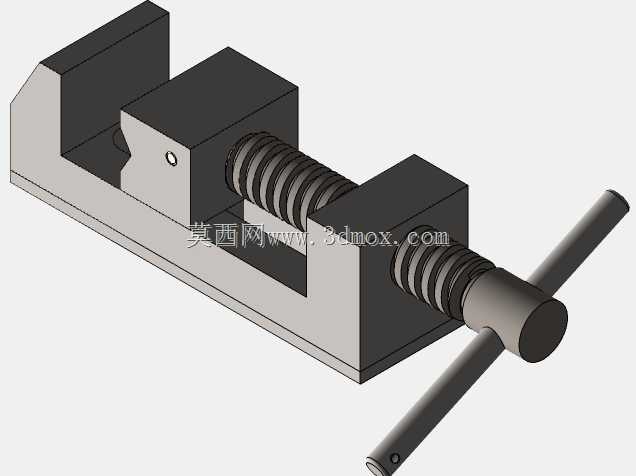

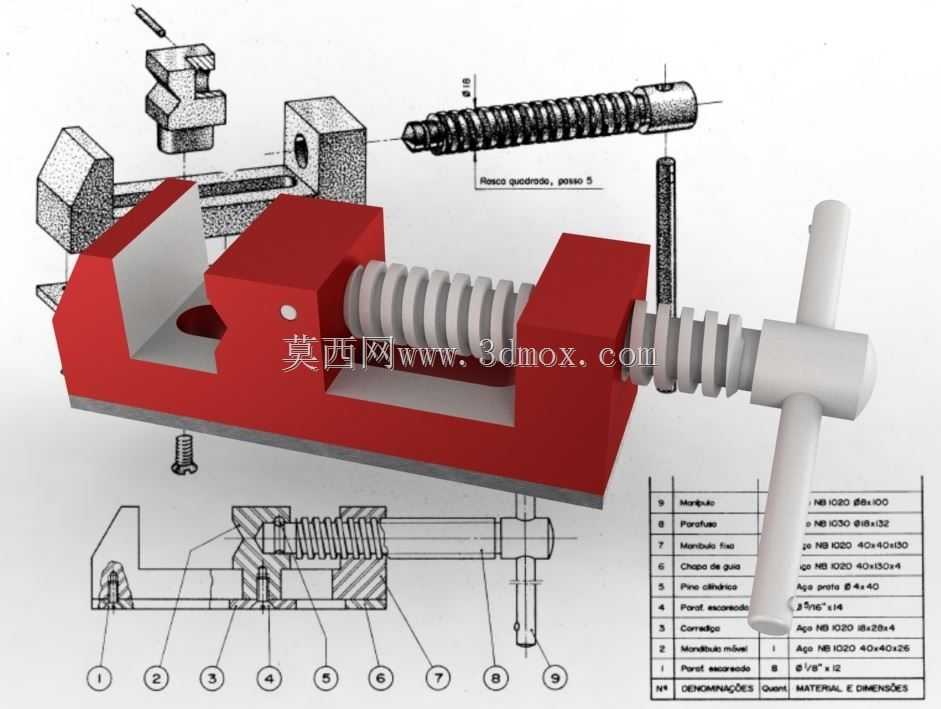

这款螺旋式台虎钳是机械加工、钳工装配场景中应用极为广泛的通用夹持工装，在小型零件铣削、钻孔、锉修、装配调试等工序中承担工件固定的核心作用，能够为加工过程提供稳定的夹持力，避免工件受切削力、锉削力作用出现位移、晃动，保障加工精度与操作安全。从功能特性来看，该虎钳采用梯形螺纹传动结构实现夹紧动作，转动端部的T型手柄即可带动活动钳身沿固定钳身的导轨方向做直线往复运动，梯形螺纹具备良好的自锁性能，夹紧后不会因加工过程中的振动出现松脱，可提供持续可靠的夹持力；固定钳身与活动钳身的夹持面均做了防滑纹理设计，能够增大与工件接触面的摩擦力，既可以加持规则的方形、矩形工件，也可配合软钳口加持薄壁、异形零件，适配不同材质、不同外形工件的夹持需求。在设计思路上，这款虎钳采用分体式装配结构，整体由固定钳座、活动钳身、传动丝杠、夹紧螺母、手柄、固定钳口板、活动钳口板几个核心部件组成，各部件之间通过销接、螺纹连接实现装配，没有复杂的异形一体化结构，既降低了单个零件的加工难度，也便于后期磨损部件的更换维护；钳身主体采用箱型结构设计，在保证整体结构刚性、承受大夹持力不变形的前提下，尽可能减少冗余材料的使用，控制整体重量，既可以固定安装在钳工台、机床工作台上使用，也可根据作业需求临时移位固定。从安装边界与尺寸适配来看，该虎钳的固定钳座底部预留了标准的安装螺栓孔位，可适配常规钳工台、小型钻铣床、台钻的工作台T型槽安装尺寸，安装时只需通过对应规格的T型螺栓即可完成牢固固定；整体开合行程可覆盖常规小型机械零件的夹持尺寸范围，钳口深度能够满足普通厚度零件的夹持需求，不会因钳口过浅导致工件装夹不稳，整体外形尺寸紧凑，不会占用过多工作台操作空间，在保证夹持能力的同时给操作人员预留足够的锉修、加工操作空间。在实际应用中，这款虎钳既可以作为钳工工位的固定工装，承担日常零件修配、小零件组装的夹持工作，也可以临时固定在小型加工设备工作台上，承担小批量零件的机加工夹持任务，是机械加工车间、维修工位、实训教学场景中不可或缺的基础工装设备，其结构简单可靠、维护成本低、操作便捷的特性，能够适配绝大多数常规小型零件的夹持作业需求。
