经典擒纵-后坐力（Brocot）

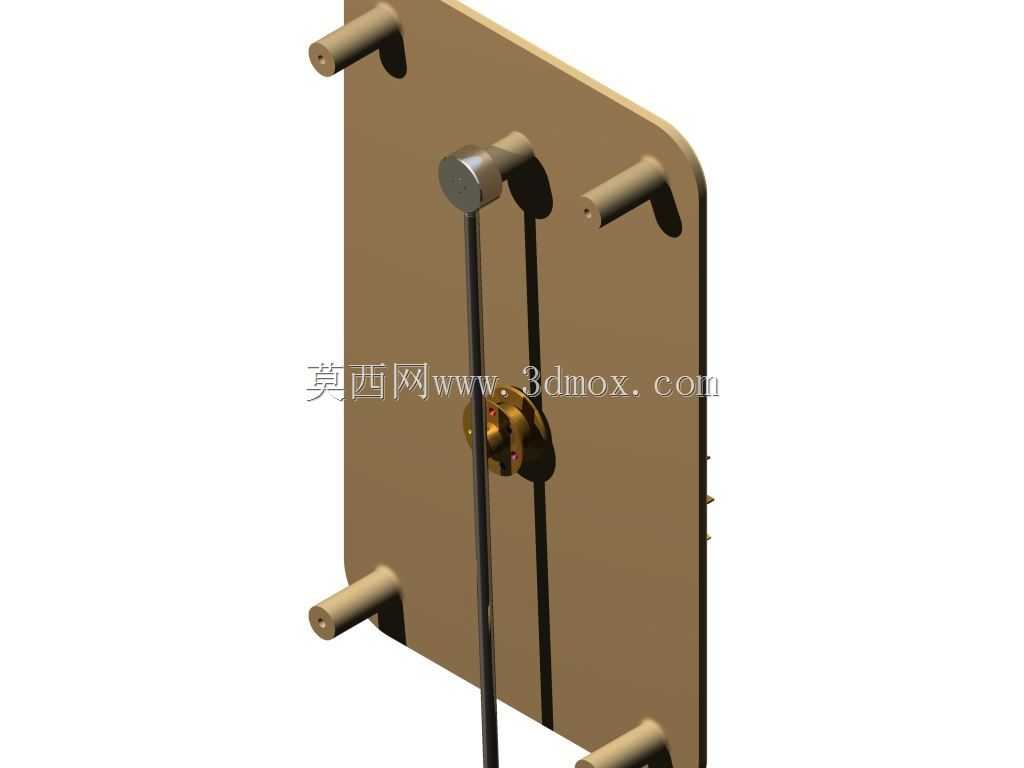

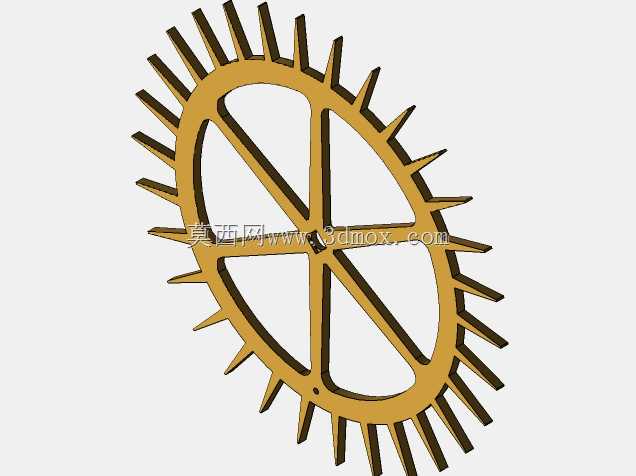

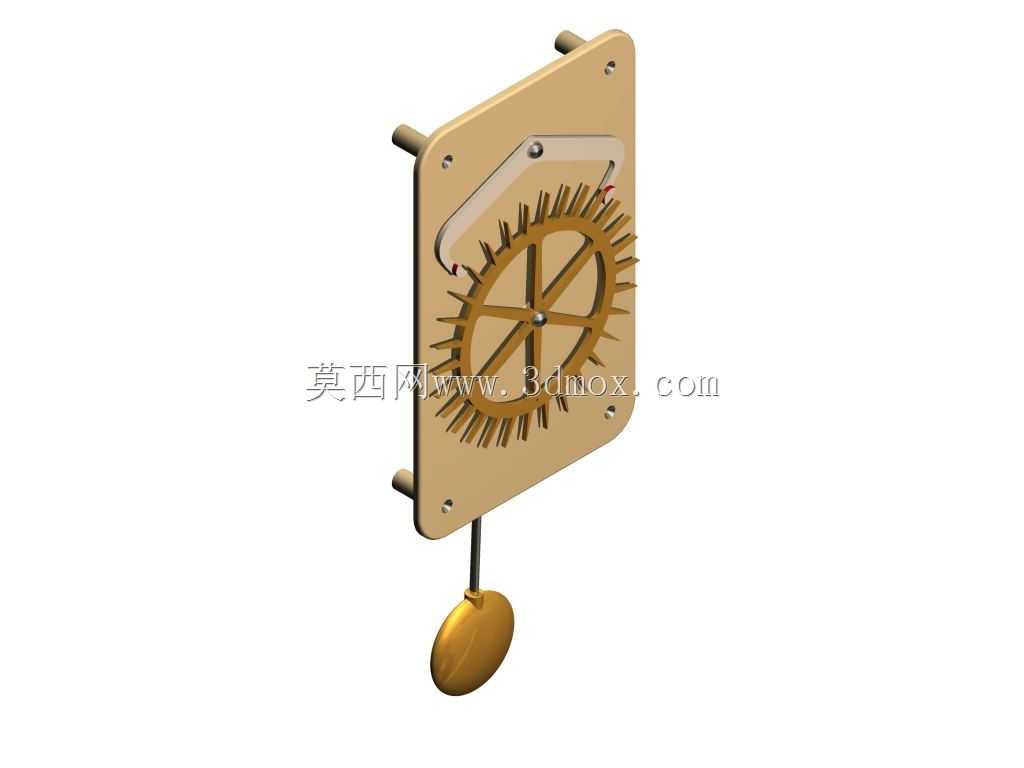

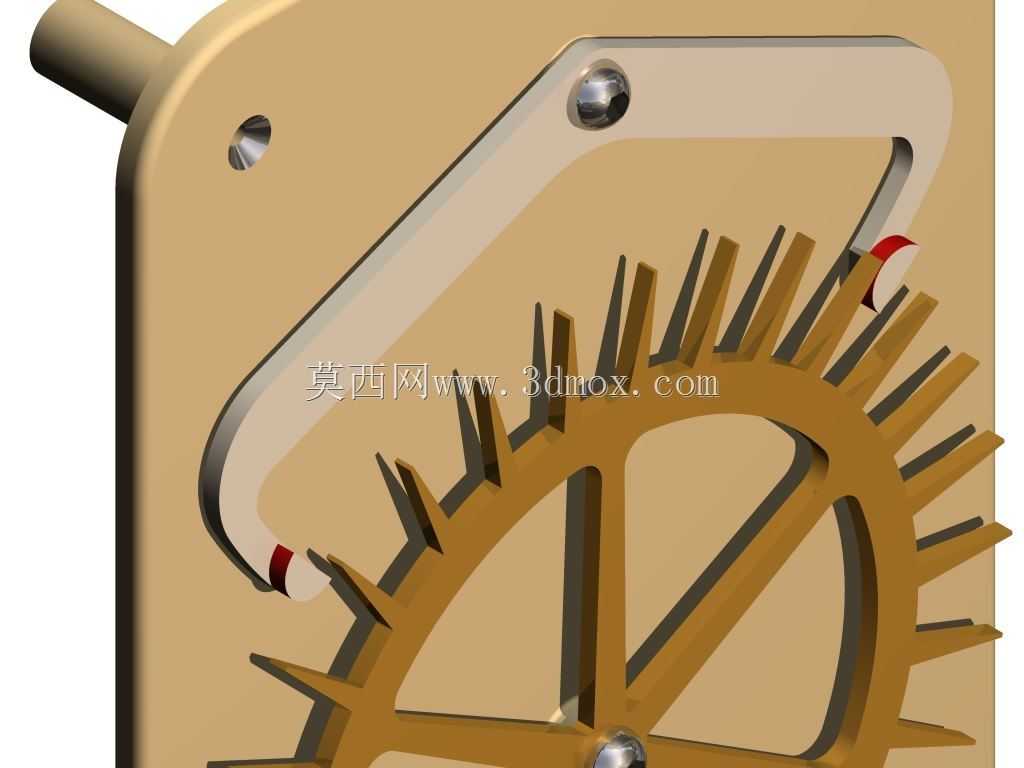

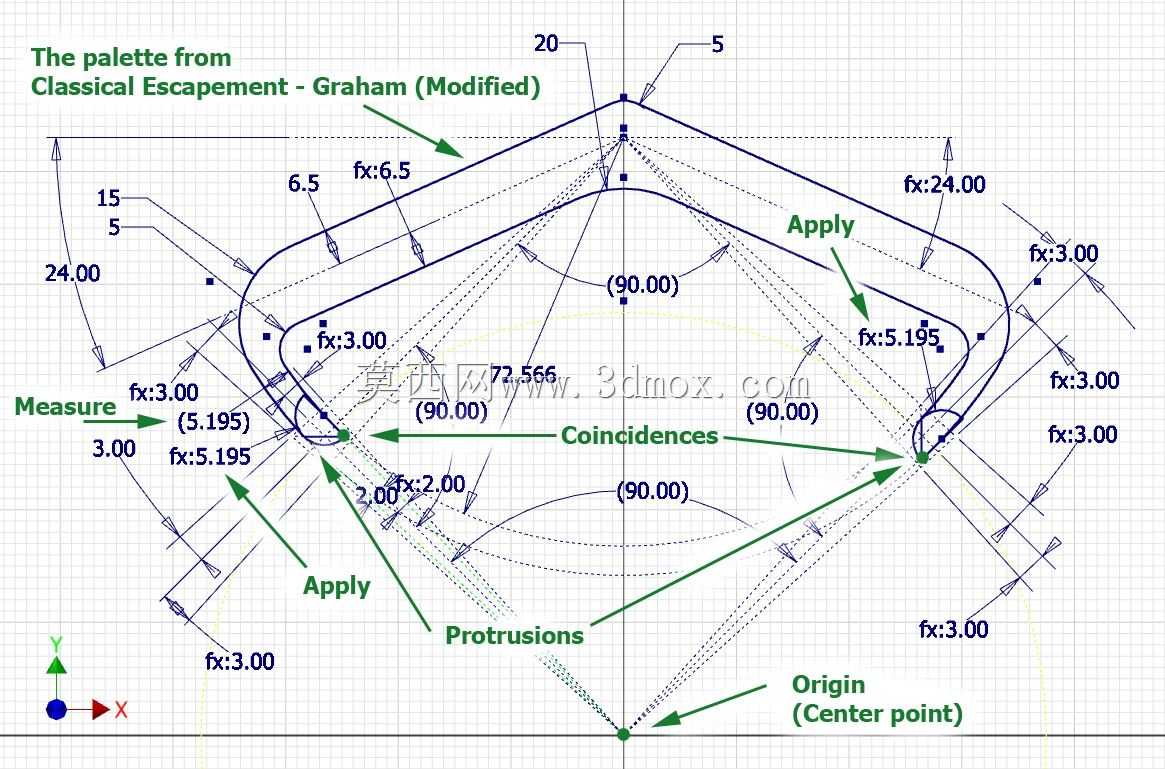

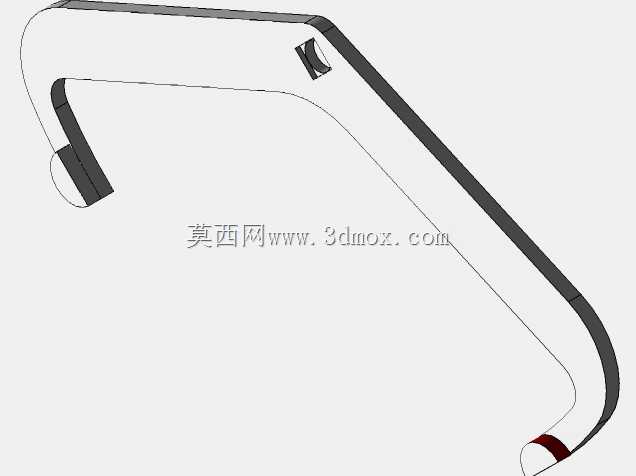

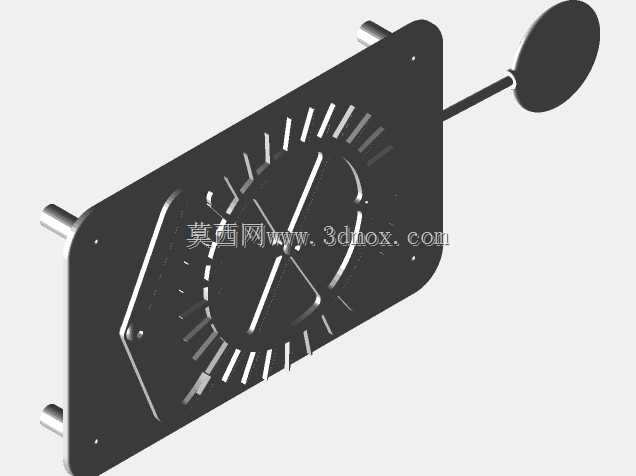

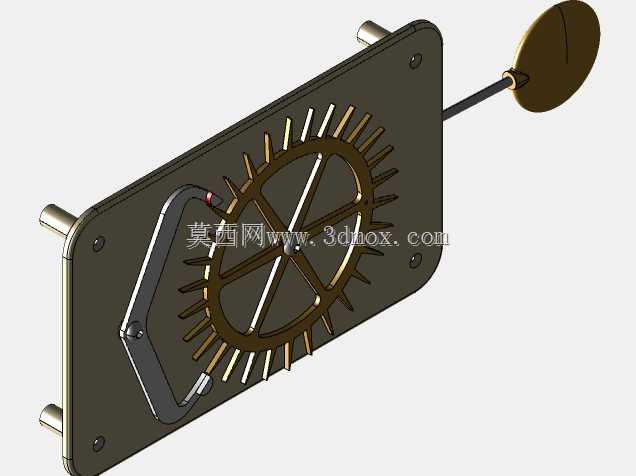

基于马克V.的《钟表擒纵机构》一书。海德里克（版权所有1997年）作为一个良好的来源，我试图提出严格的擒纵设计的本质。这本书是公开的(http://www.nawcc-index.net/Articles/Headrick-EscMechanics.pdf)，所以你可以阅读和比较（与书）我在这里提出的一切。实际上，你可以用我的项目作为理解这本书的精确模拟。我建议您下载本书，以便在计算机脱机时使用。所有零件、部件和模拟/动画都是使用Inventor 2014制作的，因此一些特定的参考资料与此软件绑定在一起。从这本书中你可以了解到，有三种经典的擒纵机构：格雷厄姆（死拍）、反冲和瑞士杠杆。在介绍了格雷厄姆和常见的后坐力擒纵机构（参见经典擒纵机构-后坐力（common））之后，这里是布罗科特擒纵机构。这在书（第。18） ，但足以让我们看到本质。重点是：“托盘的半径等于改进的格雷厄姆托盘的厚度”。我们已经构建了经典的擒纵机构-格雷厄姆（改进），所以现在很容易。查看图片“Projections on palette.jpg”，注意两个半圆，它们位于调色板两臂末端的特定位置。必须查看草图才能查看两者的约束（重合和相切）。它们是挤压的，可以在图片“经典擒纵-反冲（Brocot）-2.jpg”中看到。它们的曲面（红色）是接触脉冲面，如您在片段中所见。同样，如果您使用Inventor（2014，2015…），通过输入环境/动态模拟，您可以设置以更改系统的工作方式。例如，可以将施加在捡拾盘上的扭矩从6 N mm更改为其他值。也可以将杆的长度从400 mm更改为400 mm。观察发生了什么，并尝试其他值，直到你得到一个稳定的，均匀的钟摆运动了无限长的一段时间。我很好奇你们有多少人读了我的描述。为了看这个，我在这里写了一个小笑话。在都柏林一家酒店的房间里，桌子上，一本圣经打开了。有一段加了下划线：“星期天和你的妻子做爱是一种罪恶，就像和你最好朋友的妻子做爱一样严重。”。在这一段的旁边是手写的：“两个都试过了，差别很大！”。如果你喜欢这个笑话，那么请给我一个私人信息，让我高兴(注：我很失望-发布一个月后，没有人注意到我的笑话！）您可以通过查看Ken Kuo的卓越模拟，并阅读此处记录的描述，了解更多关于Brocot擒纵机构的信息：https://youtu.be/vh1rH6WGv60Enjoy!
