双曲柄驱动随机轨迹生成连杆机构

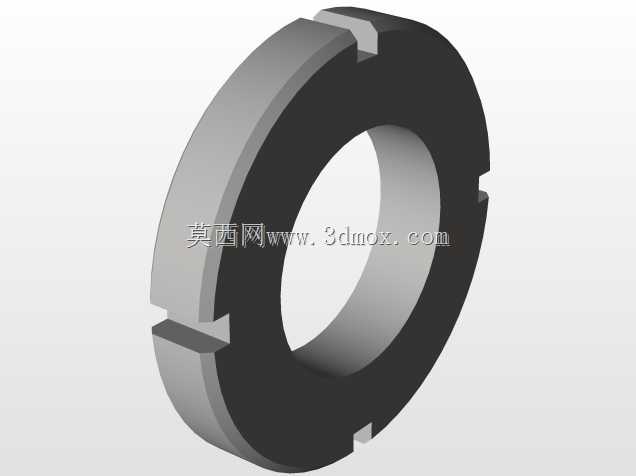

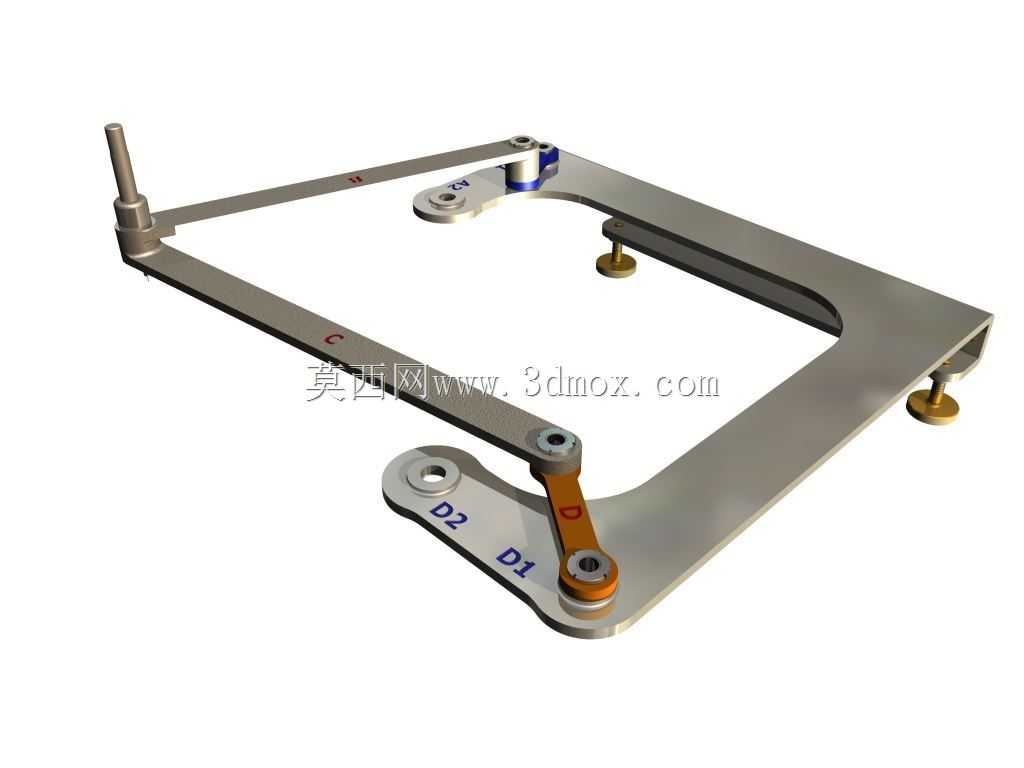

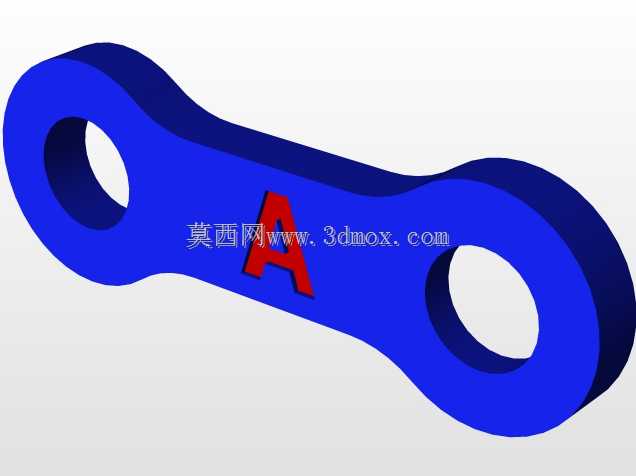

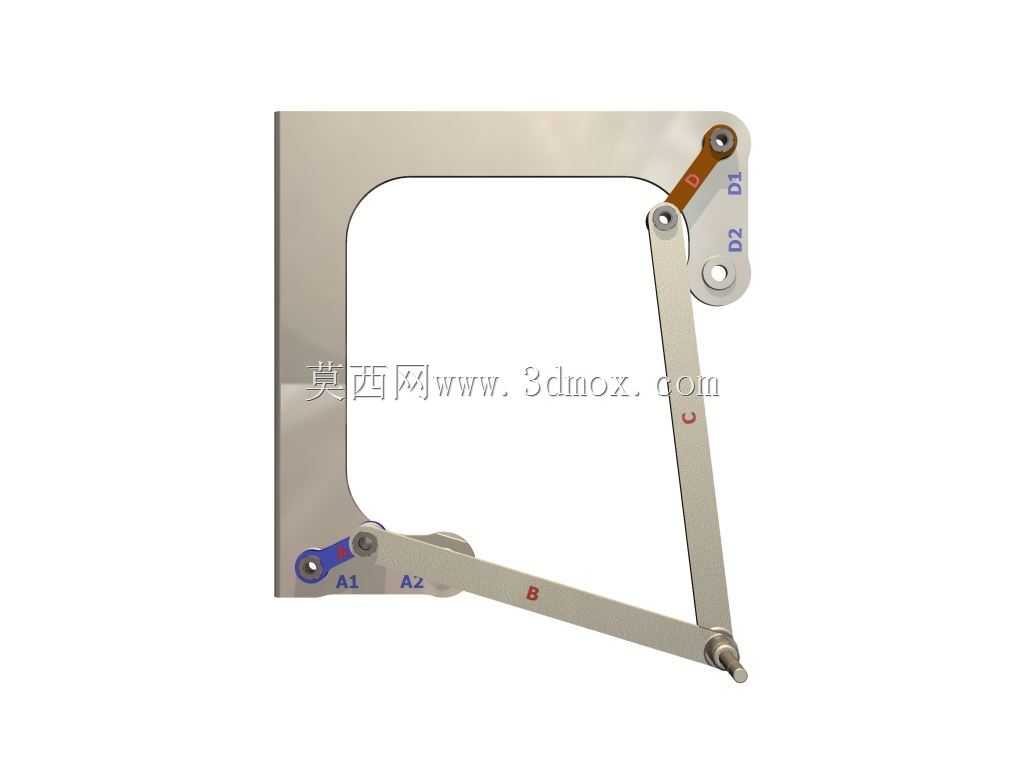

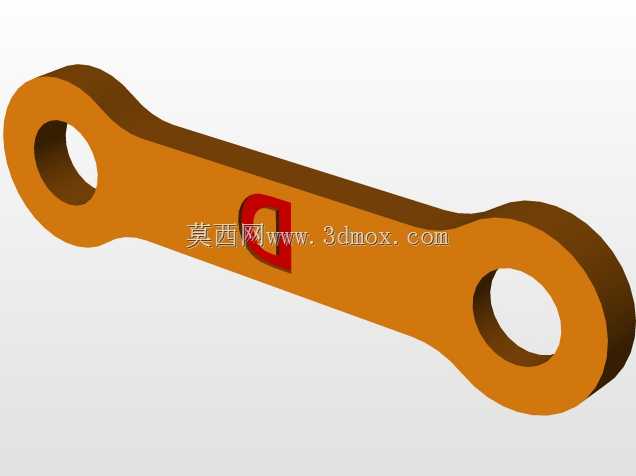

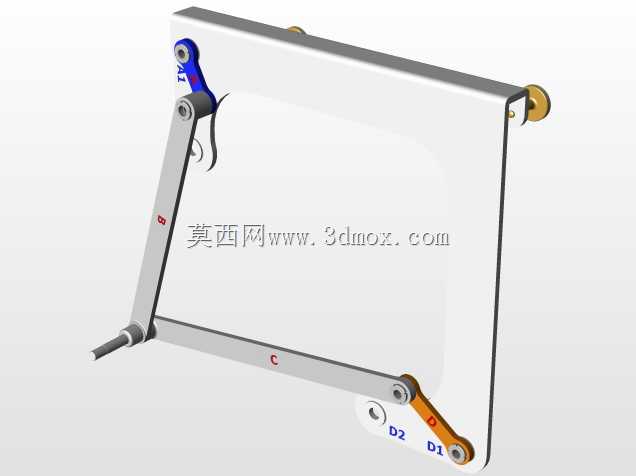

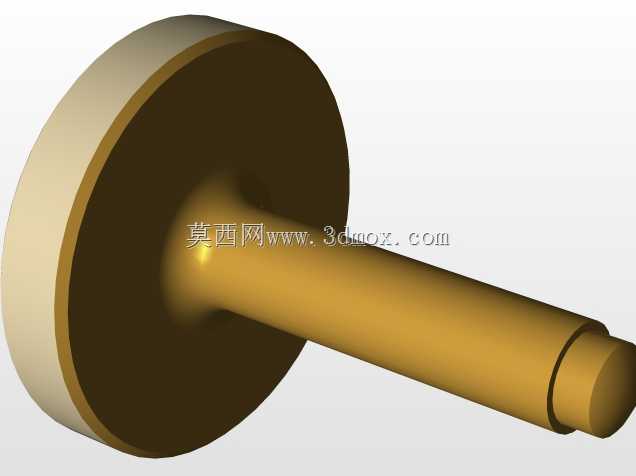

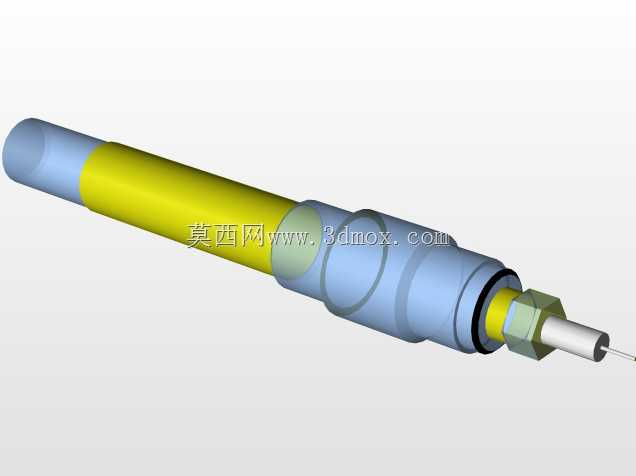

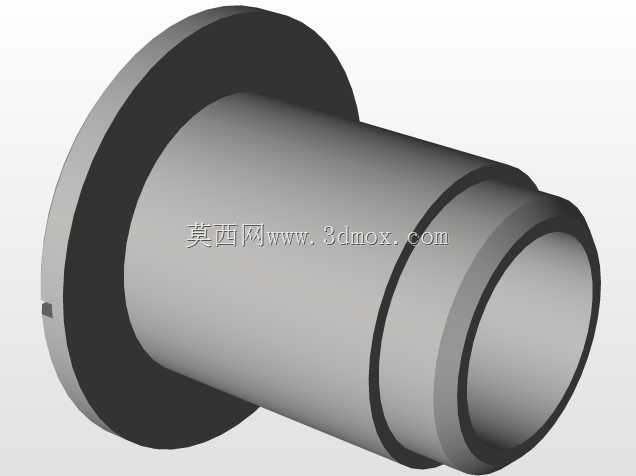

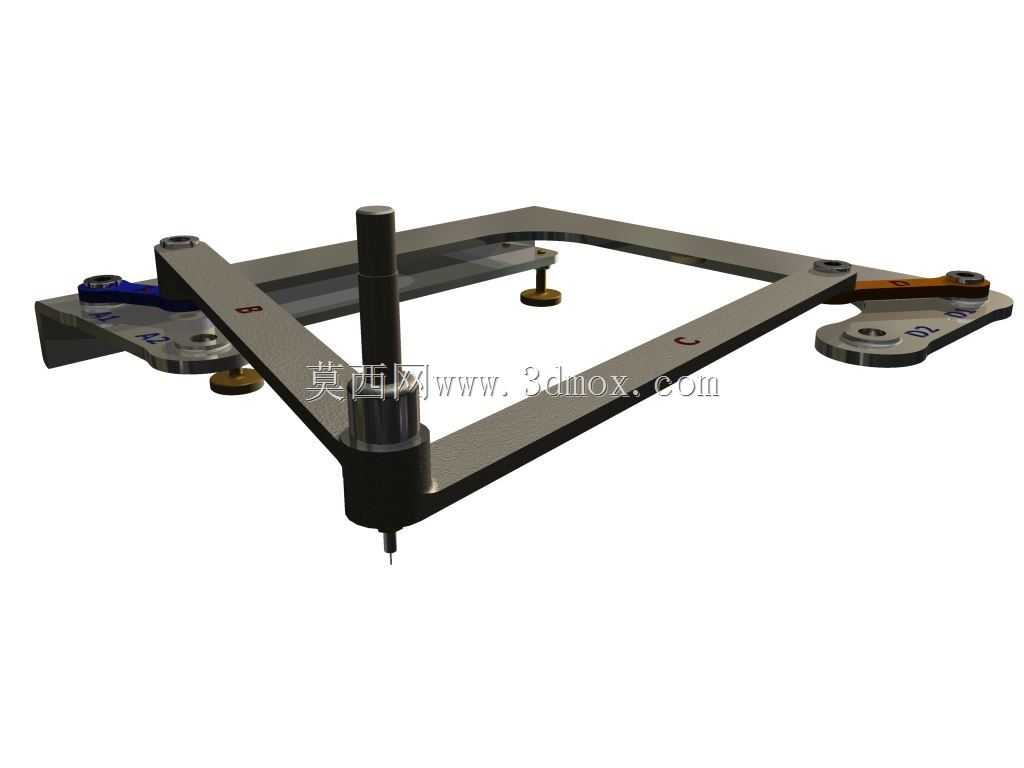

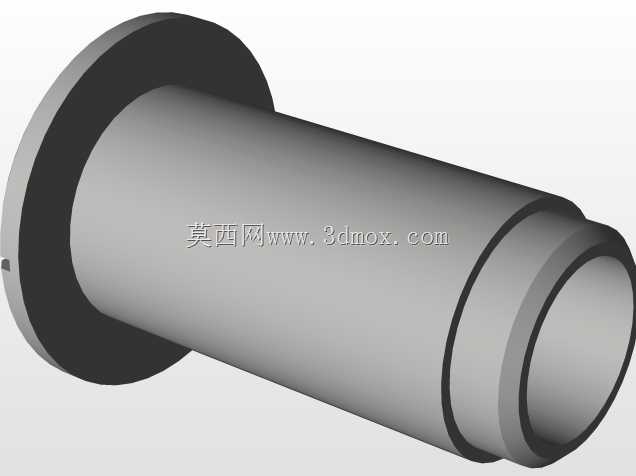

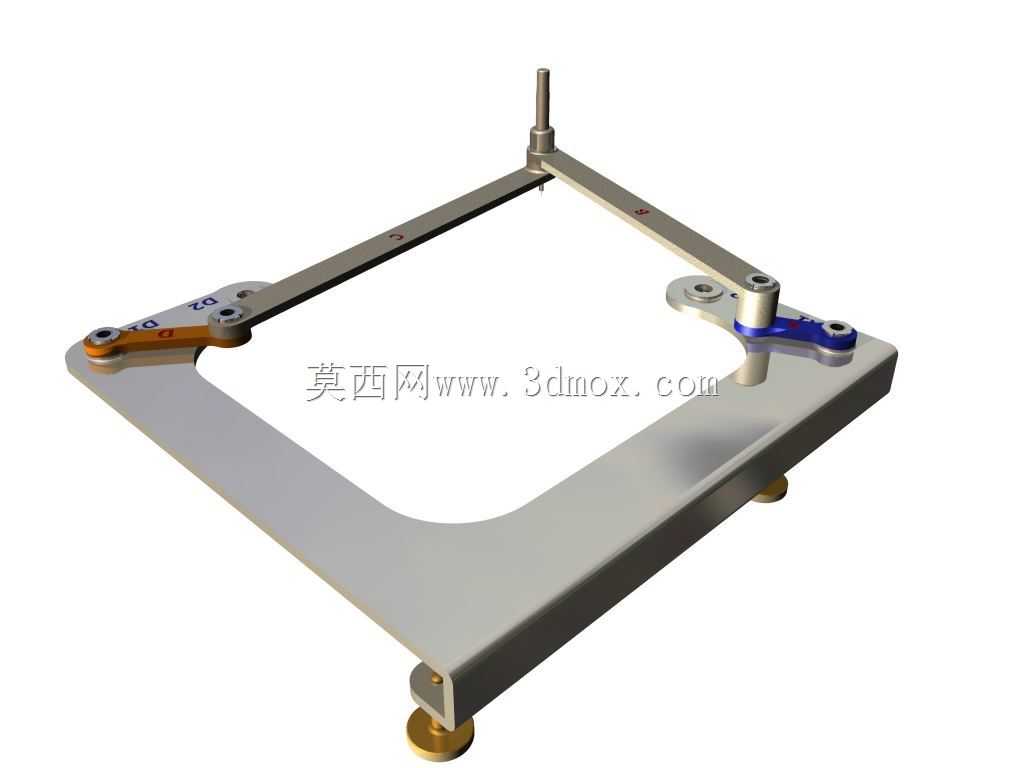

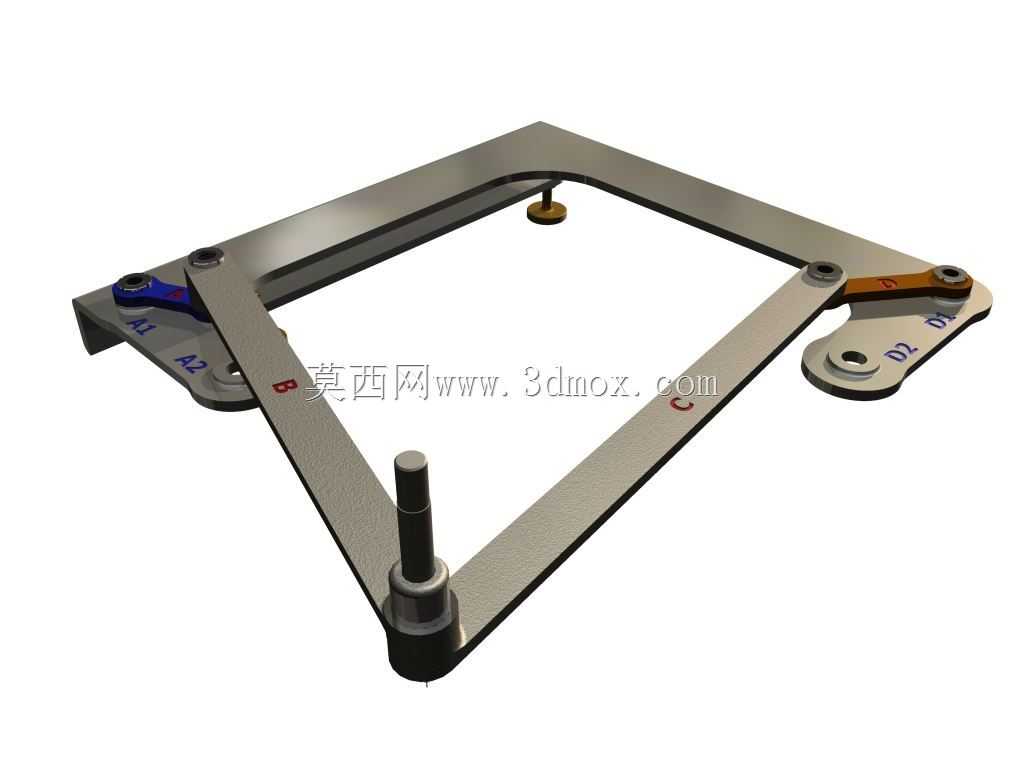

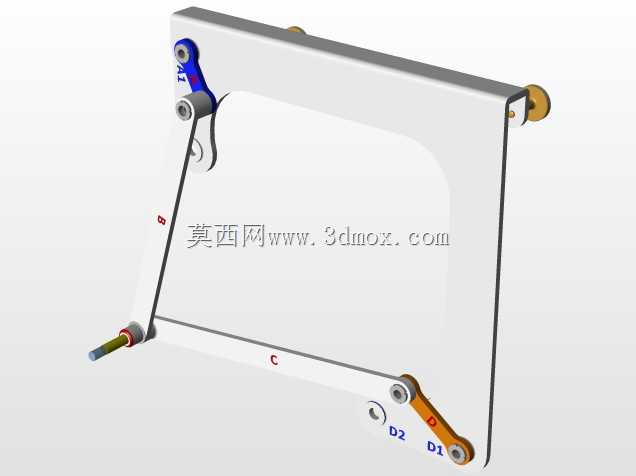

该连杆机构核心应用于机械原理教学演示、非标自动化设备的轨迹生成工位、艺术加工设备的随动走刀路径生成场景，可替代传统固定轨迹凸轮机构，满足小批量定制化生产中多变轨迹的快速生成需求，无需重新加工定制凸轮，仅通过参数调整即可获得不同的输出轨迹，大幅降低多品种小批量生产的工装改造成本。机构整体采用平面连杆布局，主体框架为镂空式三角支撑连杆结构，所有铰接点均采用耐磨销轴连接，输出端设置有竖直布置的轨迹笔安装座，可夹持画笔、划针或者小型加工头，在平面上输出预设的随机曲线轨迹。其核心功能依托两个独立驱动的曲柄实现，两个曲柄可分别设置不同的输入角速度，通过连杆间的铰接传动，将两个曲柄的旋转运动合成输出端的平面复合运动，进而生成无规则但可控的连续曲线轨迹。设计过程中采用模块化可调思路，机构上的多段连杆长度均预留了调整空间，使用者可根据实际轨迹需求，更改对应连杆的有效长度，也可调整两个曲柄的铰接安装位置，或是更改两个曲柄的输入转速配比，即可获得完全不同的输出轨迹，适配不同的轨迹生成需求。机构整体安装边界为紧凑型平面布局，整体占用平面空间约为400mm×350mm，所有铰接点的转动副均设置有润滑注油孔，可长期保持转动顺畅无卡滞，竖直输出端的安装座可适配直径6-12mm的各类执行端头，无需额外转接即可直接安装使用。在实际生产场景中，该机构可安装在小型工作台面上，配合平面承载平台即可完成曲线划线、异形轨迹涂胶、艺术图案雕刻等作业，相较于数控轨迹平台，该纯机械结构无需复杂电控编程，可靠性更高，维护成本更低，适合在恶劣工业环境下长期稳定运行，同时也可作为机械原理教学的实操教具，帮助学习者直观理解连杆运动合成、曲柄传动的核心原理，通过手动调整参数即可直观观察轨迹变化，加深对平面机构运动规律的认知。
