法兰式液压油缸活塞组件结构设计

这款法兰式液压活塞组件是液压传动系统中的核心执行部件，主要应用于各类需要直线往复推力输出的工业场景，在机床进给机构、自动化生产线顶升工位、工程装备的动作执行单元、重型设备的锁紧定位机构中都能见到这类结构的身影，它依靠密闭容腔内的液压油压力差推动活塞杆输出轴向力，完成预设的推拉、顶升、夹紧、位移调节等作业动作，相比气动执行元件，它能在同等安装体积下输出更大的作用力，同时传动平稳、过载保护简单，非常适合中重载、运行速度要求平稳的工况。

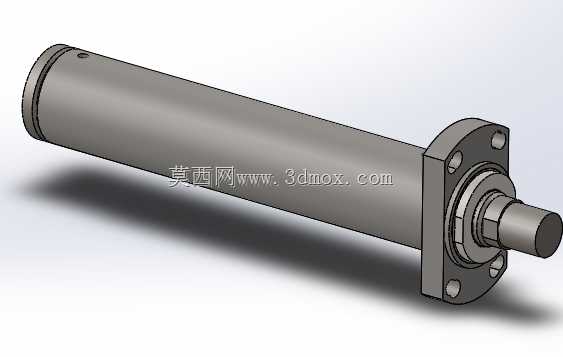

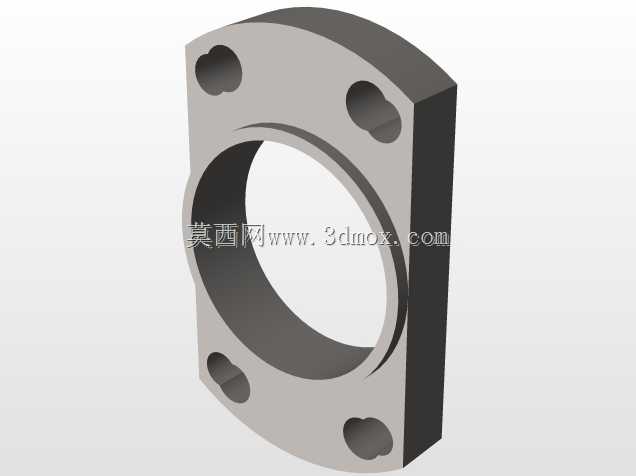

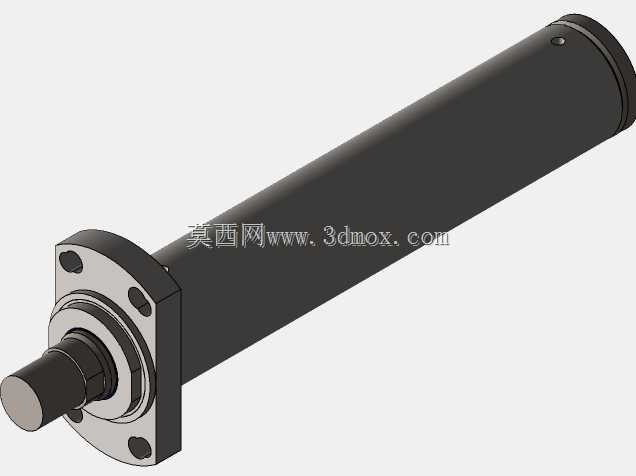

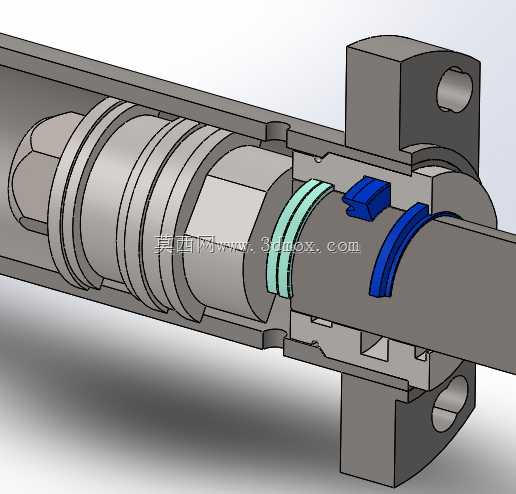

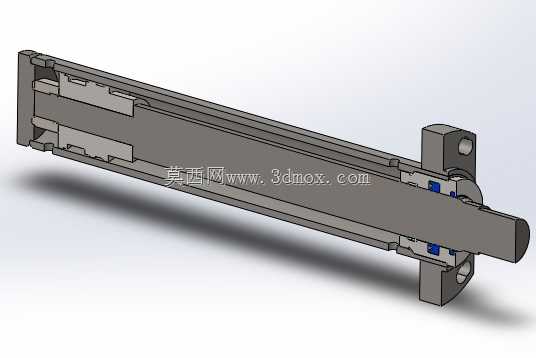

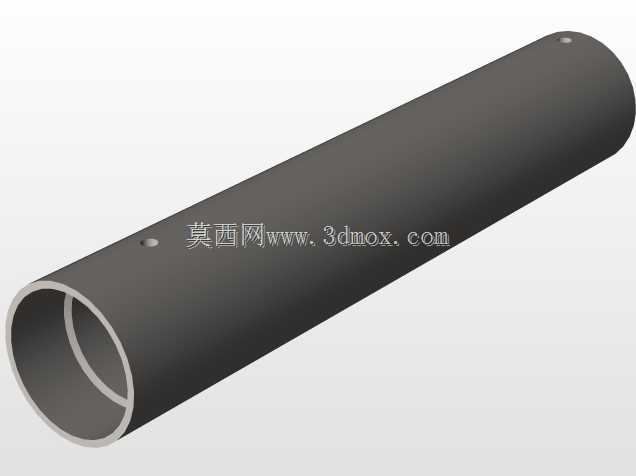

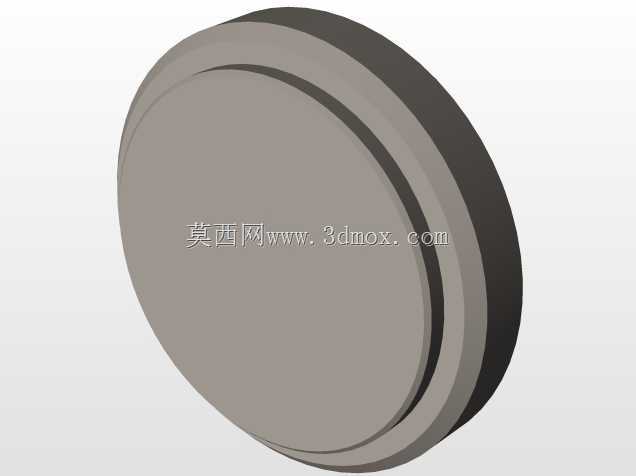

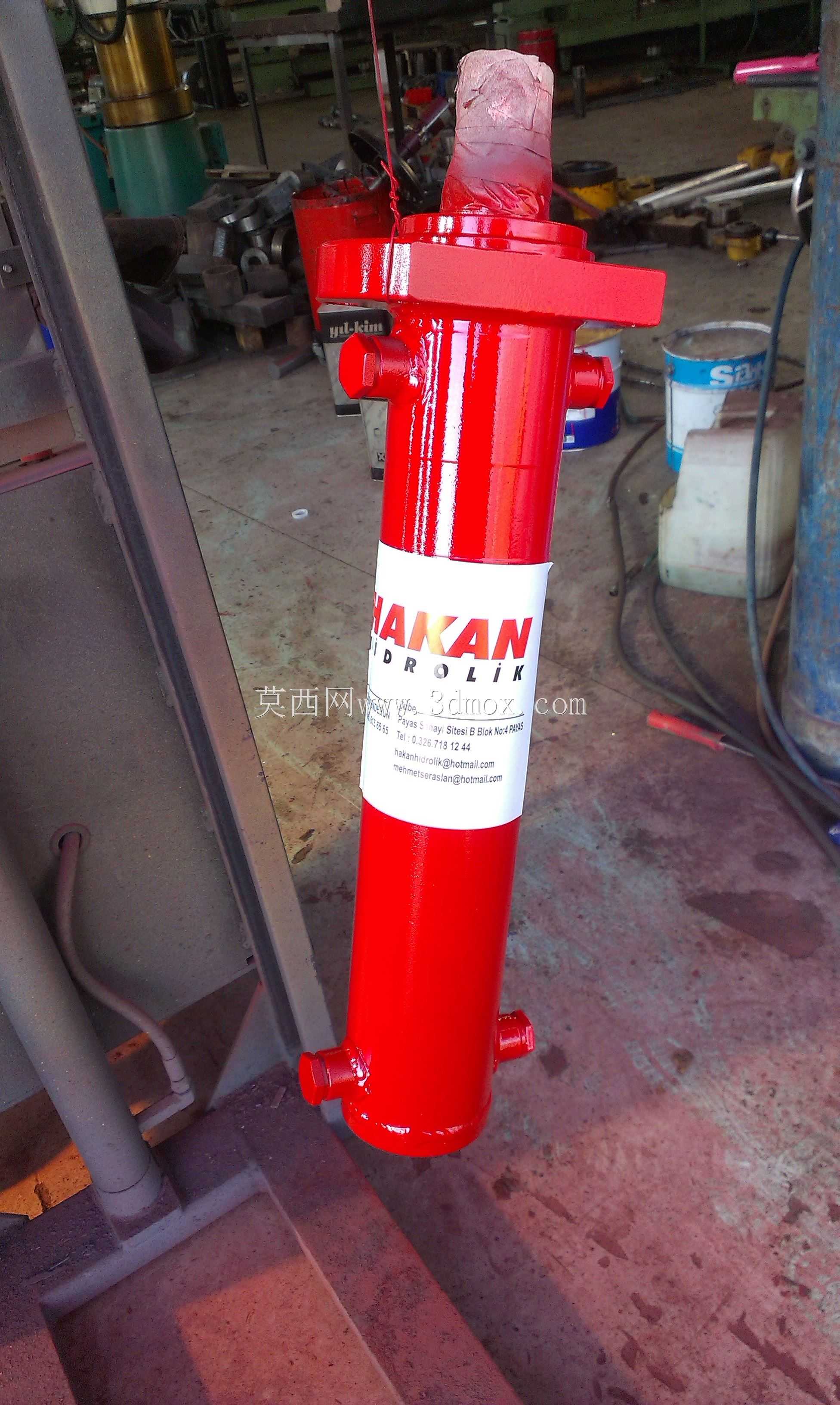

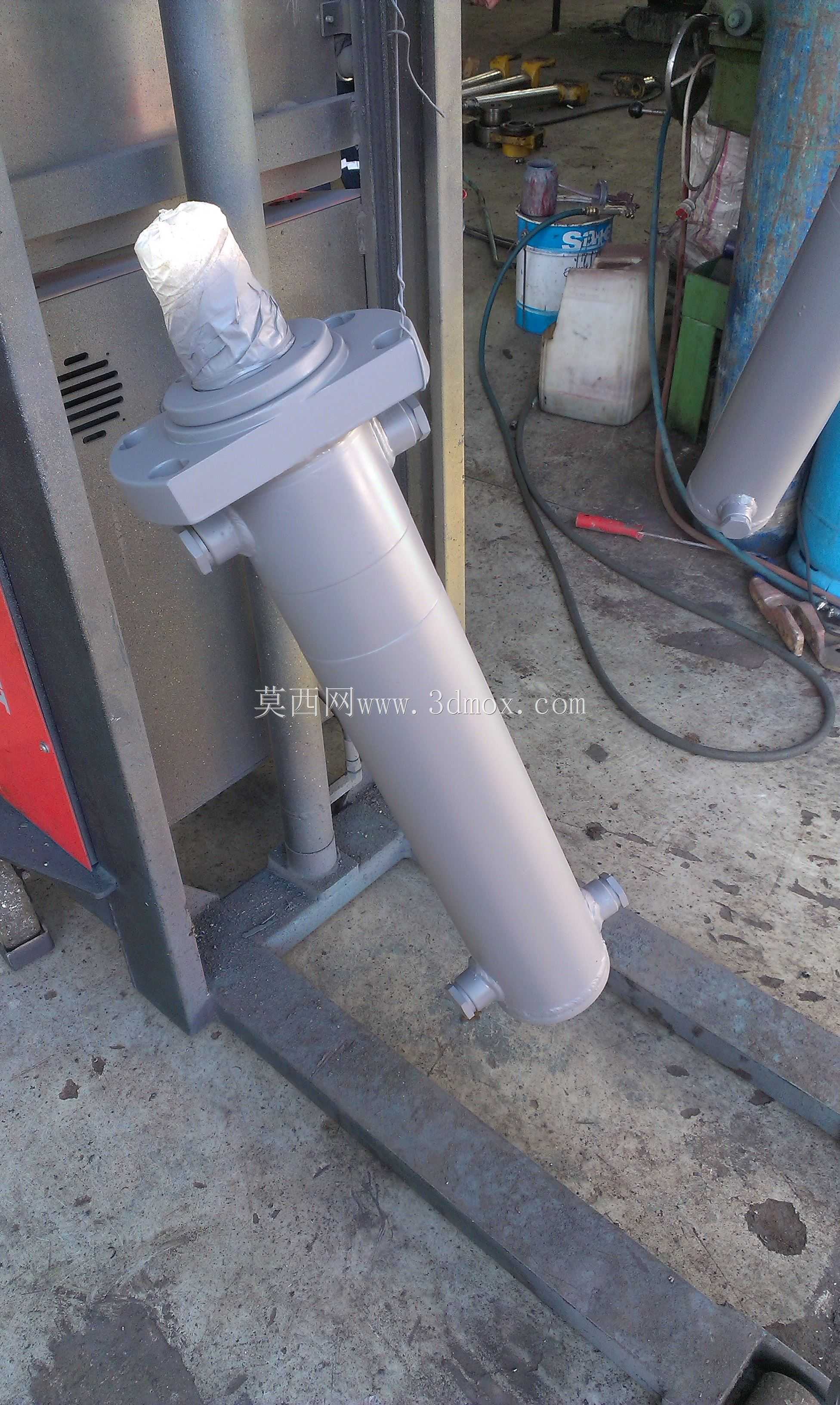

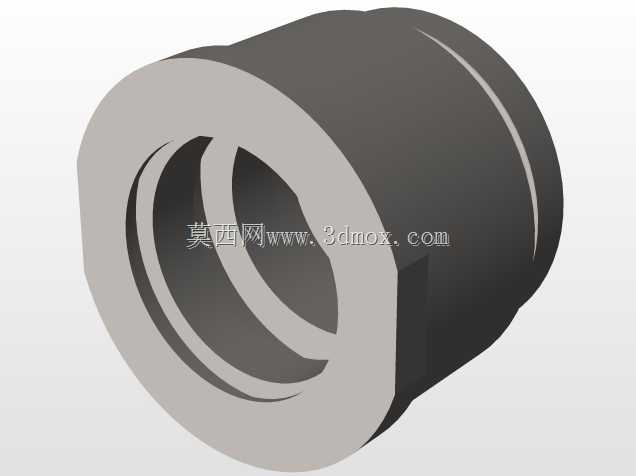

从功能特性来看，这款活塞组件采用前端法兰安装形式，法兰盘上预留了均匀分布的安装孔，安装时可以直接将法兰端面贴合在设备的安装基座上，通过螺栓完成紧固，这种安装方式的定位精度高，能承受一定的径向偏载，避免活塞杆运行过程中出现别劲问题。活塞杆伸出端做了适配标准连接件的轴端结构，可以方便地和负载端的接头、铰支座连接，传递轴向作用力。缸筒部分采用等径圆柱结构，内壁加工精度要求高，和活塞上的密封件配合形成密闭的压力容腔，保证液压油不会出现内泄，维持稳定的推力输出。

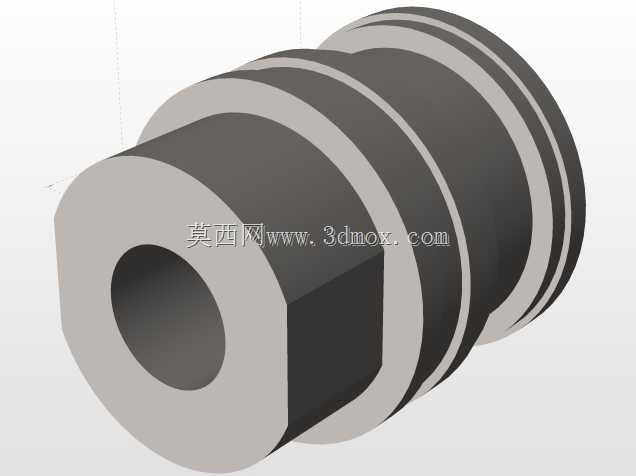

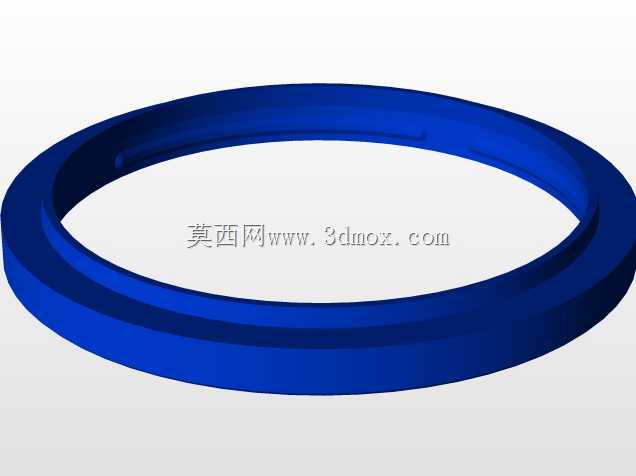

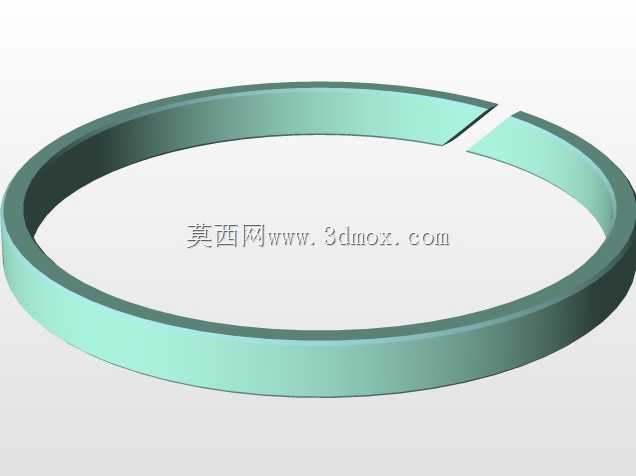

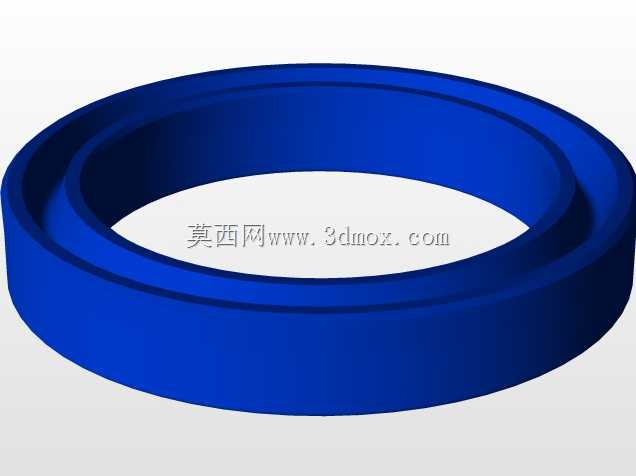

在设计思路上，这款结构优先考虑了安装便捷性与运行可靠性，法兰与缸筒的连接位置做了过渡强化处理，避免长期受交变应力出现连接部位断裂的问题；活塞与活塞杆的连接采用可靠的锁紧结构，防止反复换向过程中活塞出现松脱；密封沟槽的尺寸按照常用液压密封件的标准规格设计，既方便后期维护更换密封件，也能保证不同压力等级下的密封效果。从安装边界来看，这款组件的缸径为80mm，行程为320mm，安装时需要在基座上预留匹配法兰外径的安装平面，平面的平面度需要满足安装要求，避免法兰紧固后缸筒出现偏斜；活塞杆伸出方向需要和负载的运动方向保持同轴，径向偏差不能超过密封件允许的补偿范围，否则会加剧密封件的磨损，缩短组件的使用寿命；同时要预留足够的轴向安装空间，保证活塞杆全行程伸出时不会和周边结构发生干涉，缩回时也不会出现撞缸问题。在实际应用中，这类活塞组件通常会搭配液压阀组、压力源、位移检测元件共同组成完整的液压执行回路，根据工况需求调节供油压力和流量，就能获得不同的输出力和运行速度，适配多样化的作业需求。
