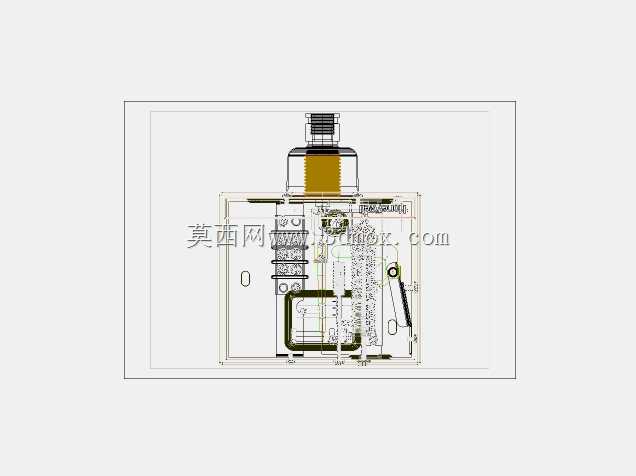

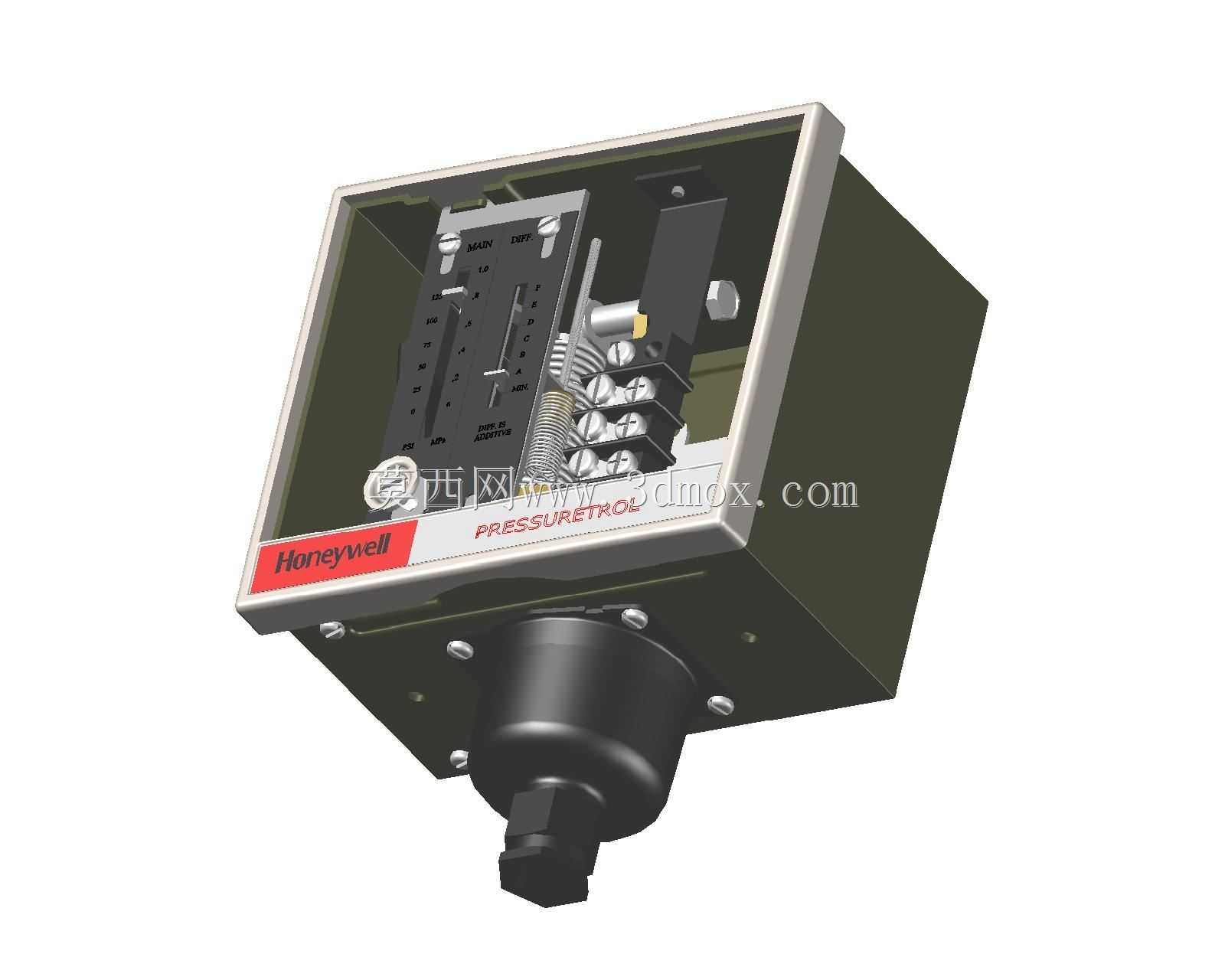

霍尼韦尔压力控制装置内部结构展示

这款压力控制装置是工业流体控制系统中常用的压力检测与控制元件，广泛应用于气动管路、液压系统、供水供气设备、制冷机组、工业锅炉等场景中，承担着管路压力阈值监测、超限触发保护、通断信号输出的核心作用，能够在系统压力达到预设临界值时自动切换电路通断状态，避免系统因压力过载出现管路爆裂、密封失效、设备损毁等故障，也可在压力不足时触发补压设备启动，维持整个流体系统的压力稳定在合理工作区间。从结构设计来看，该装置采用方形金属外壳作为主体防护结构，外壳边角做了钝化处理，既能够抵御工业现场的磕碰冲击，也可隔绝外界粉尘、水汽对内部精密构件的侵蚀，底部设置的外螺纹压力接口为标准工业管螺纹规格，可直接与对应通径的管路进行旋接安装，安装时仅需预留对应扳手操作空间即可完成固定，无需额外定制复杂的安装支架。装置内部集成了压力感应膜盒、弹簧调节机构、触点触发组件、接线端子排几个核心部分，底部的感应膜盒能够精准感知管路内的流体压力变化，将压力值转化为膜片的位移量，通过顶杆传递至上方的杠杆触发结构；弹簧调节机构带有刻度标识，运维人员可通过调节弹簧预紧力来灵活设定压力触发的阈值范围，适配不同工况的压力控制需求；接线端子排采用分层排布设计，强电接线端与信号触发端保持足够的安全间距，避免接线时出现短路隐患，透明的上盖设计可让运维人员无需拆解外壳就能直观观察内部触点的工作状态，快速判断设备是否处于正常触发区间。在安装边界上，该装置整体外形紧凑，方形壳体的边长适配常规工业控制柜的面板开孔尺寸，既可以直接安装在管路就近位置，也可以嵌入设备控制柜面板进行集中安装，底部接口的轴线与壳体底面垂直，安装后整体重心沿接口轴线分布，长期使用不会因管路振动出现连接松动的问题，外壳上预留的固定孔位可搭配螺丝完成辅助固定，进一步提升设备在高振动工况下的安装稳定性。
