金属C型可调式夹紧工装结构设计

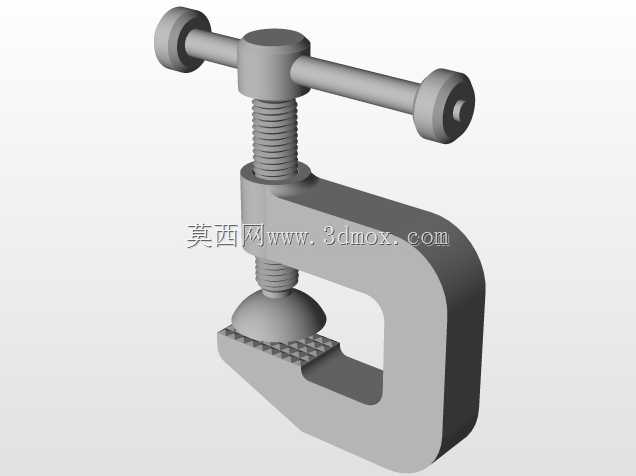

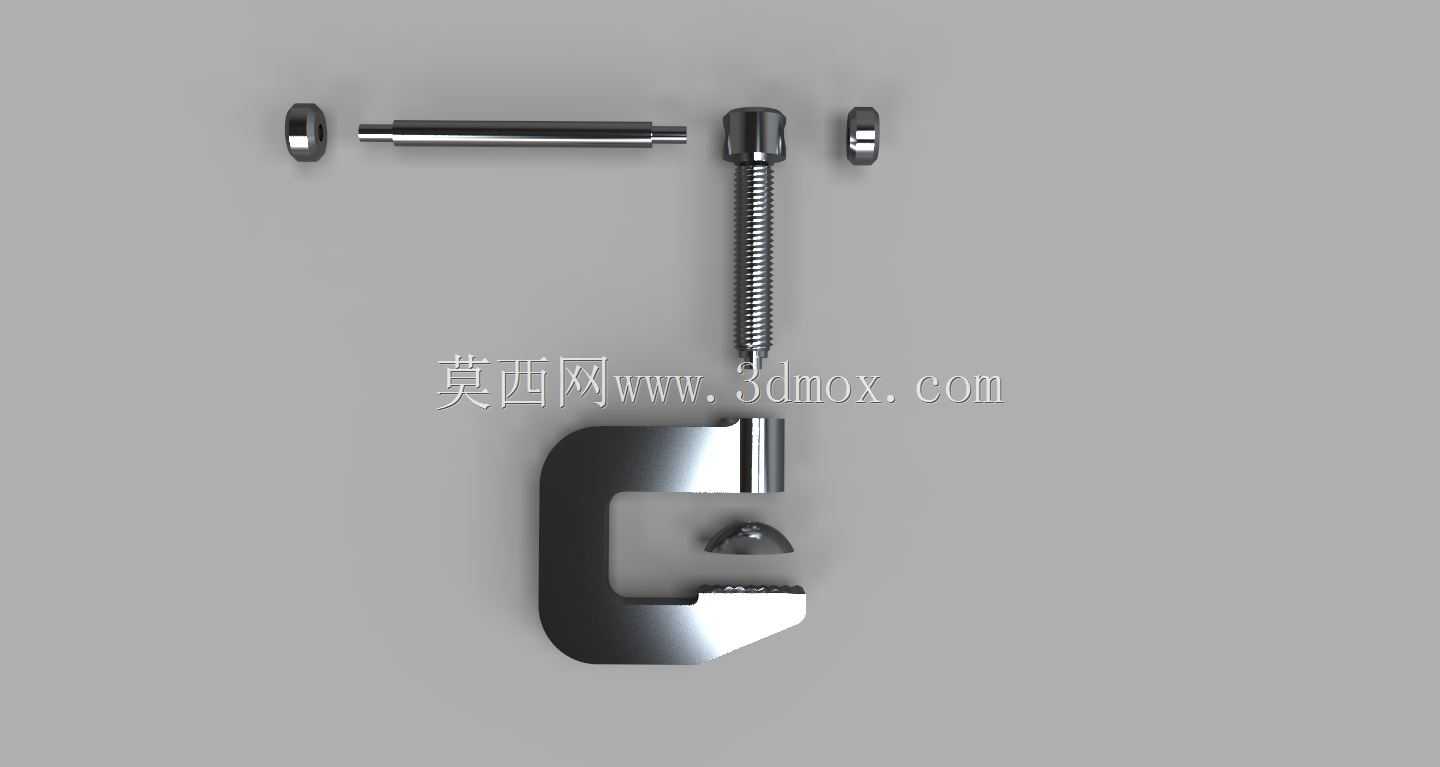

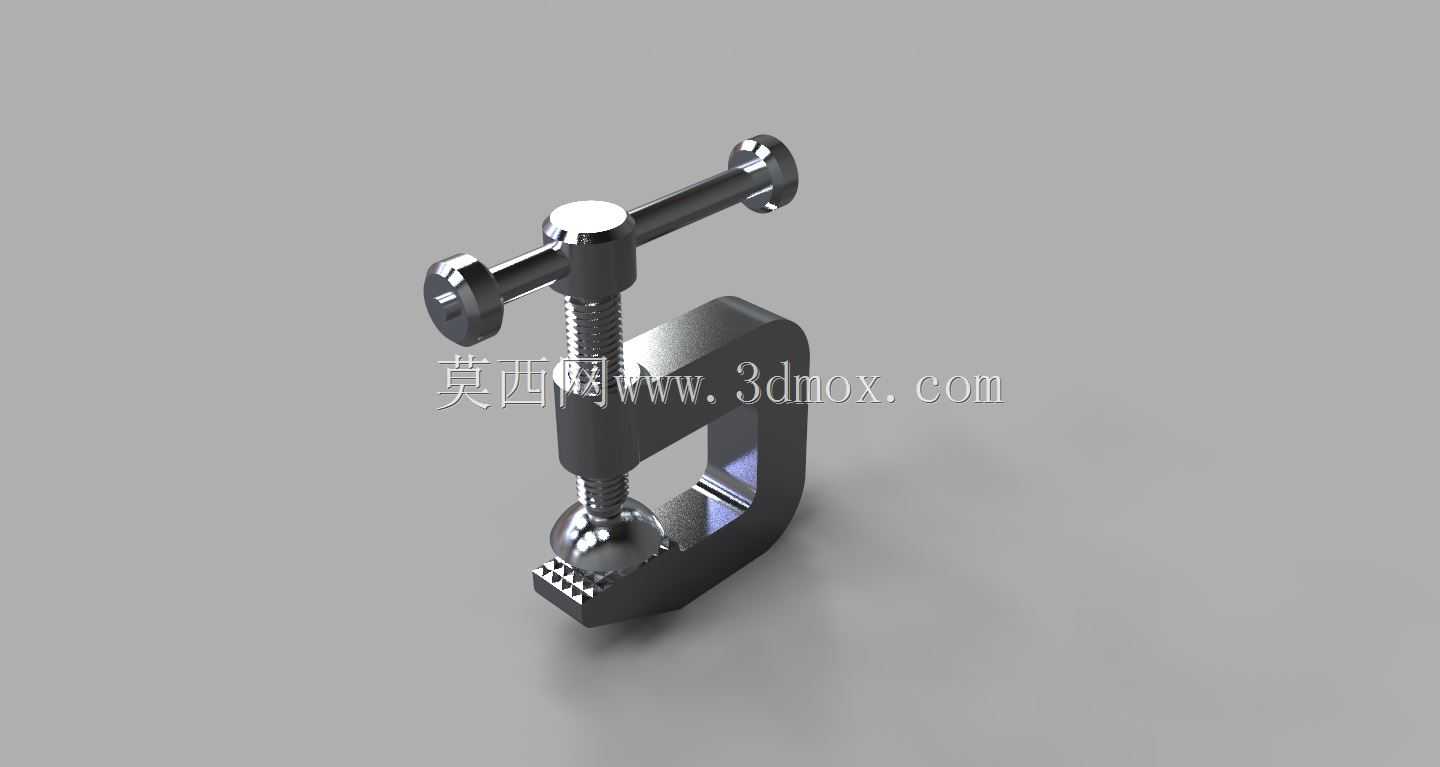

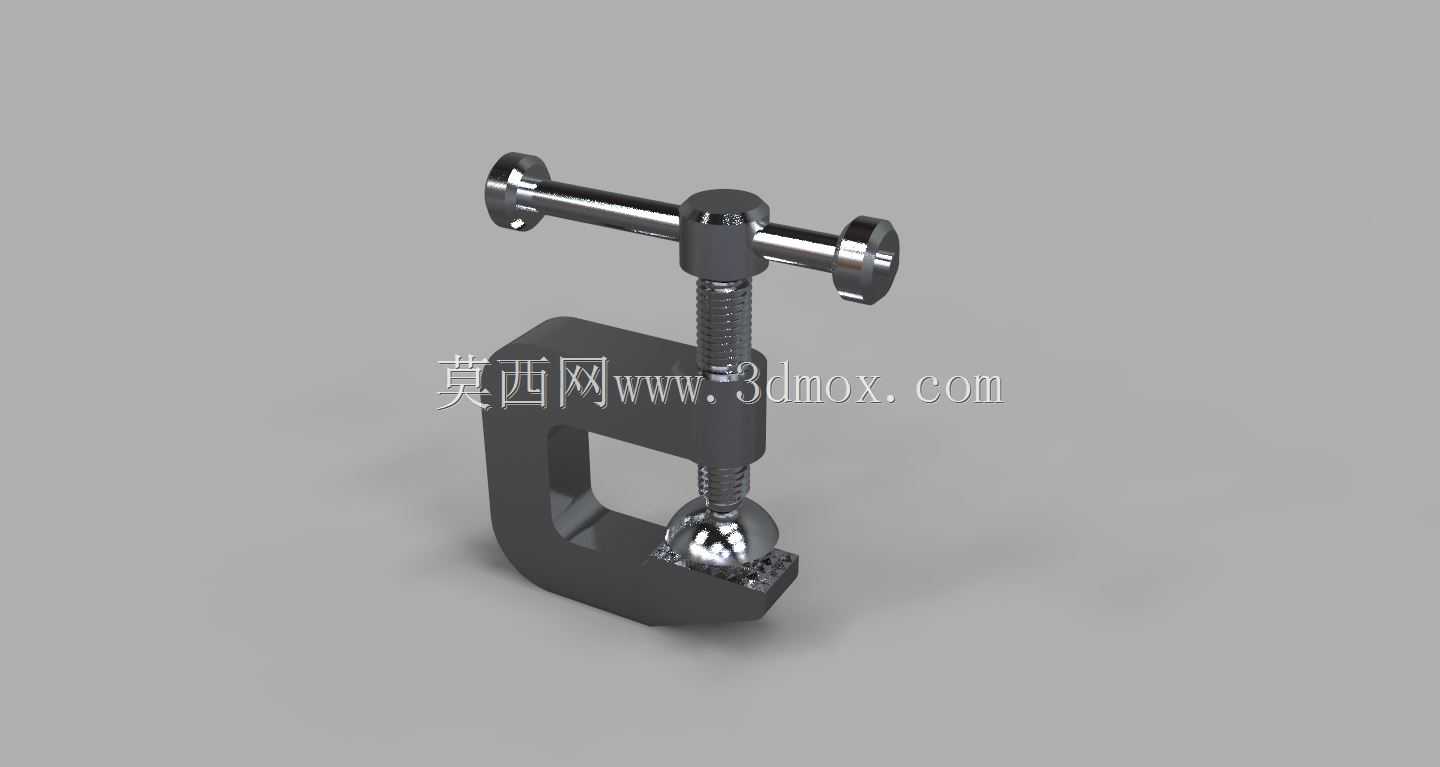

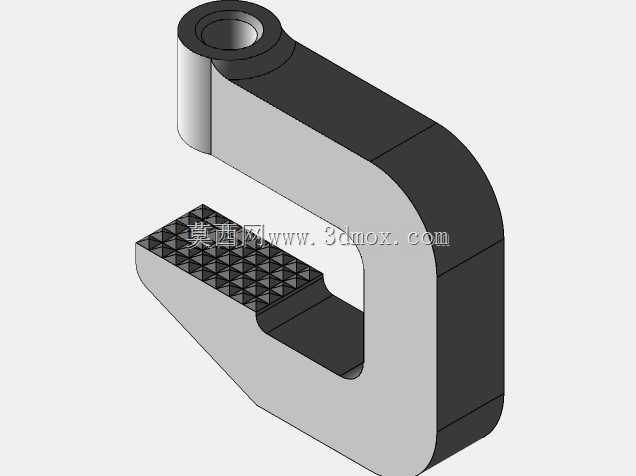

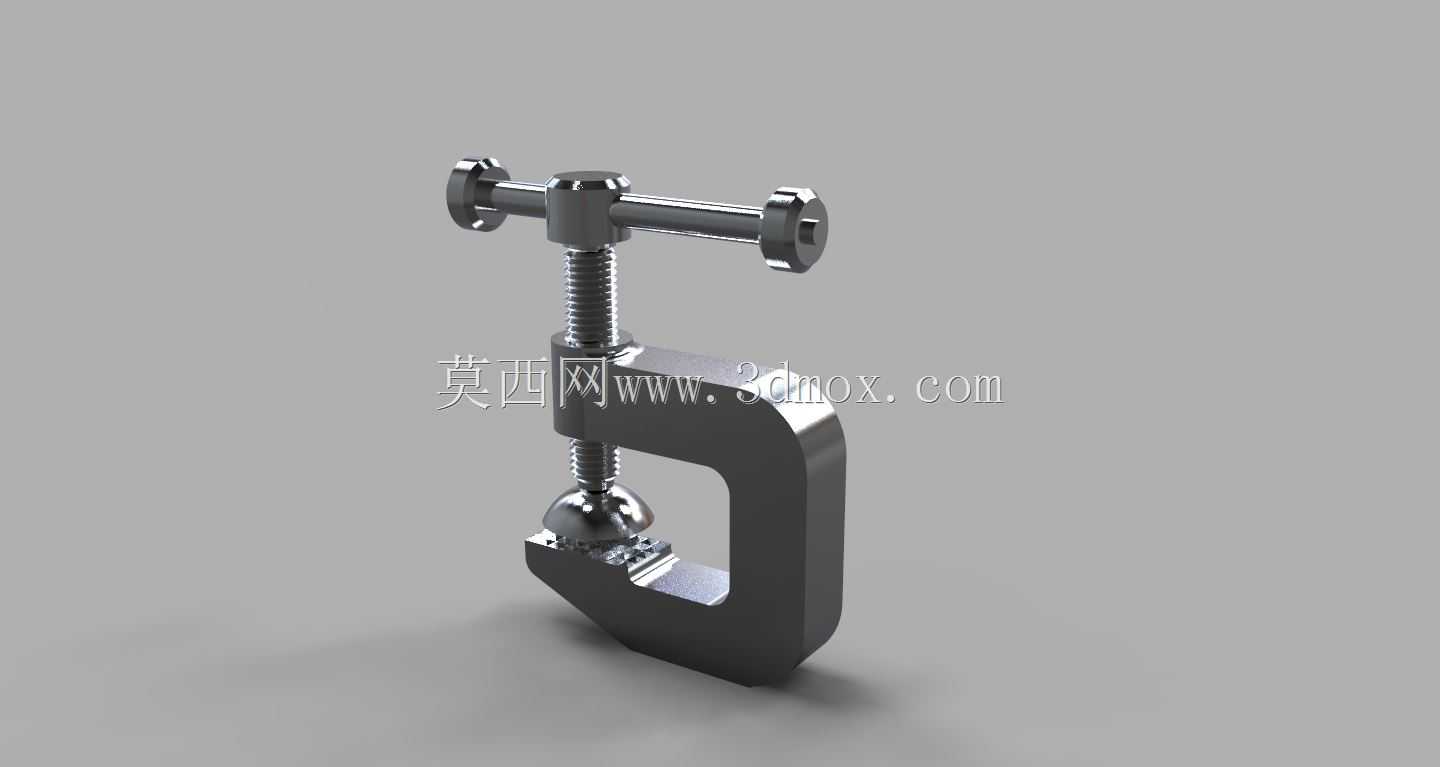

这款C型夹紧工装是机械加工、装配维修、木工制作、小型工件固定场景中极为常用的手动夹持工具，能够在多类作业场景下为工件提供稳定的压紧固定力，避免作业过程中工件出现位移、晃动、翘曲等问题，保障加工、粘接、焊接、装配等工序的精度与操作安全性。在实际生产作业中，这类夹具常被用于小型零件的铣削辅助固定、钣金件的拼接定位、木质构件的胶接压紧、管路维修时的部件临时固定，也可在家庭DIY、手工制作场景中作为辅助固定工具使用，适配多场景的夹持需求。从功能特性来看，这款C型夹采用G型一体式C形架体结构，架体为高强度金属材质打造，具备优异的抗形变能力，在额定夹持行程内能够承受较大的夹紧反作用力而不发生弯折变形；顶部的T型旋转手柄符合人体工学设计，转动时受力均匀，操作人员无需借助额外工具即可手动完成夹紧与松脱操作，调节顺畅无卡滞；传动螺杆采用梯形螺纹设计，具备良好的自锁性能，夹紧后不会因作业振动出现自行松脱的问题，夹持稳定性强；螺杆底端采用球头连接的压块结构，压块可随夹持面的角度自适应微调，既能够增大与工件的接触面积，避免压伤工件表面，也能适配带有轻微斜度的夹持面，保障夹持受力均匀。在设计思路上，这款C型夹优先兼顾了结构强度与操作便捷性，架体的C形开口深度与最大夹持行程经过合理匹配，既能够满足常规厚度工件的夹持需求，也不会因开口过大造成架体不必要的材料浪费与重量增加；螺杆的长度设计覆盖了全行程的调节范围，从最小闭合状态到最大开口状态均可实现稳定锁紧；压块与架体下端的夹持面均做了平整处理，无凸起毛刺，保障与工件接触时贴合紧密；整体结构无多余复杂部件，零部件数量少，后期维护简单，仅需定期在螺纹处涂抹润滑脂即可保障长期顺畅使用。从外形尺寸与安装边界来看，这款C型夹属于中小型手动夹具，整体结构紧凑，占用空间小，无需固定安装即可直接使用，可随作业场景灵活移动；架体的外侧轮廓做了圆角过渡处理，无尖锐棱角，避免操作过程中剐蹭划伤操作人员；其最大夹持宽度适配多数常规小型工件的厚度需求，架体的喉深能够覆盖距离工件边缘一定距离的夹持位置，满足不同位置的固定需求；整体重量适中，手动操作时轻便省力，长时间手持使用也不会产生过重的负担，同时金属材质的架体具备耐磨、抗腐蚀的特性，在车间多尘、多油污的环境下也能长期保持稳定的性能。
