钢球螺旋桨碰撞能量传递演示装置

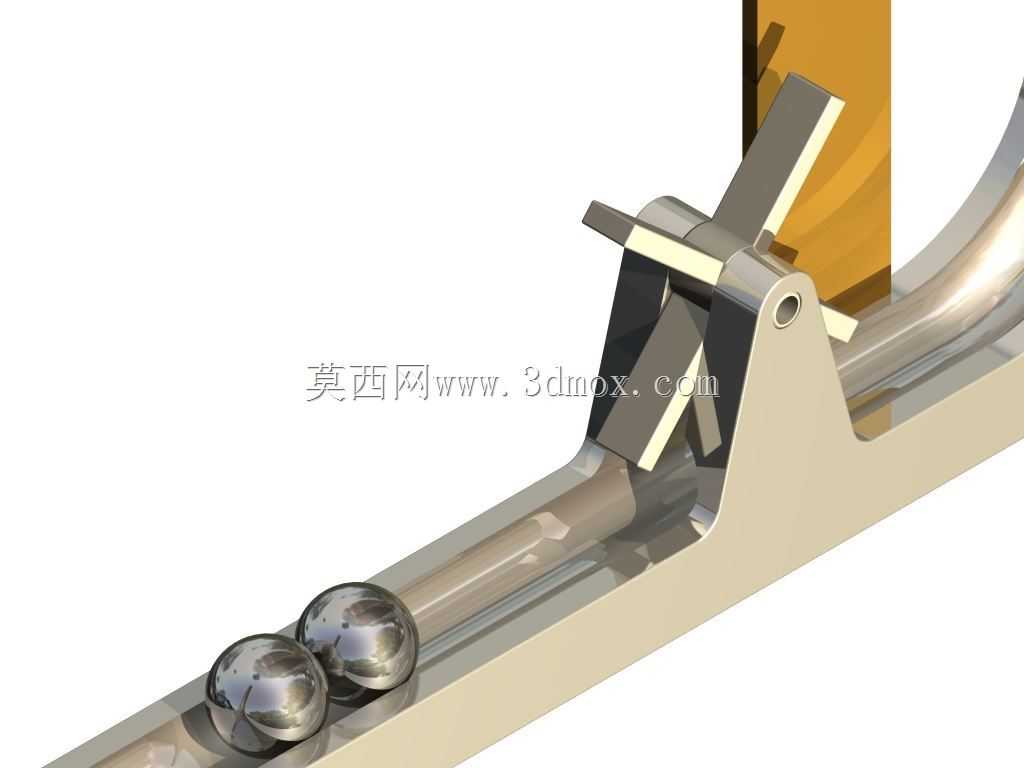

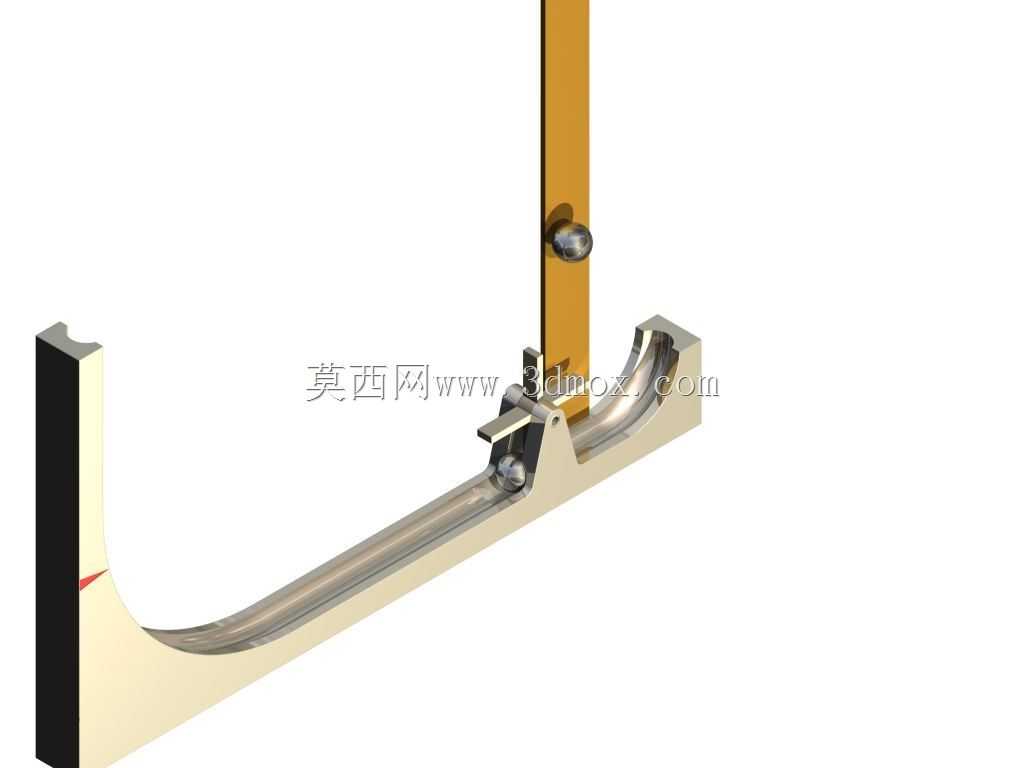

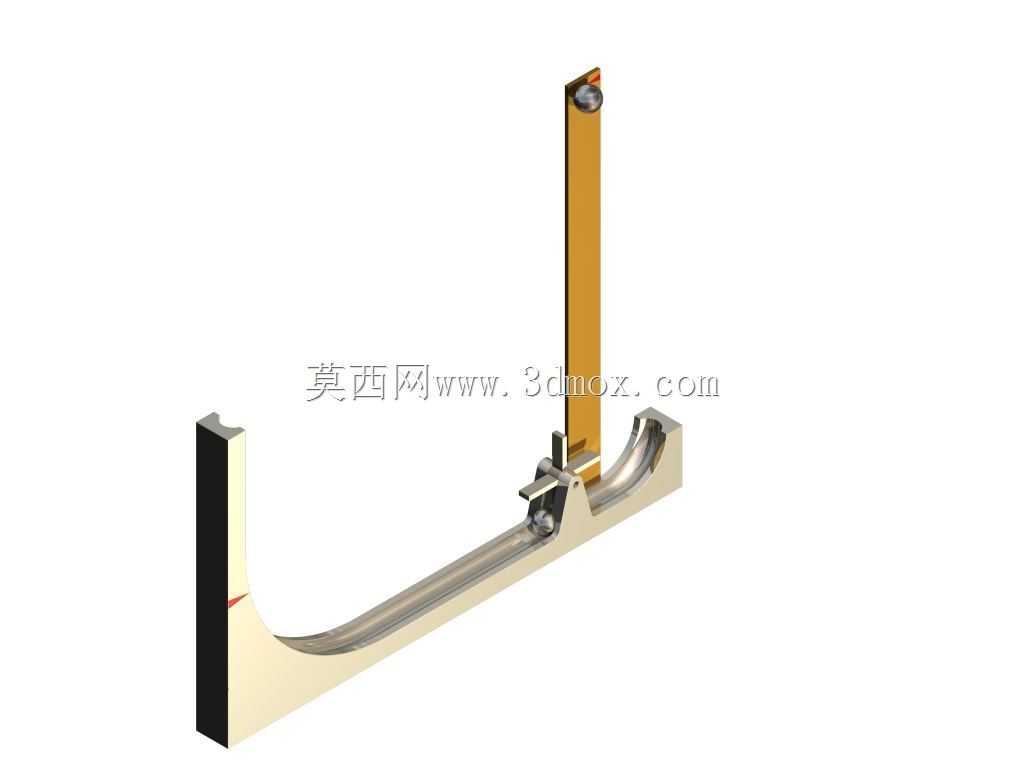

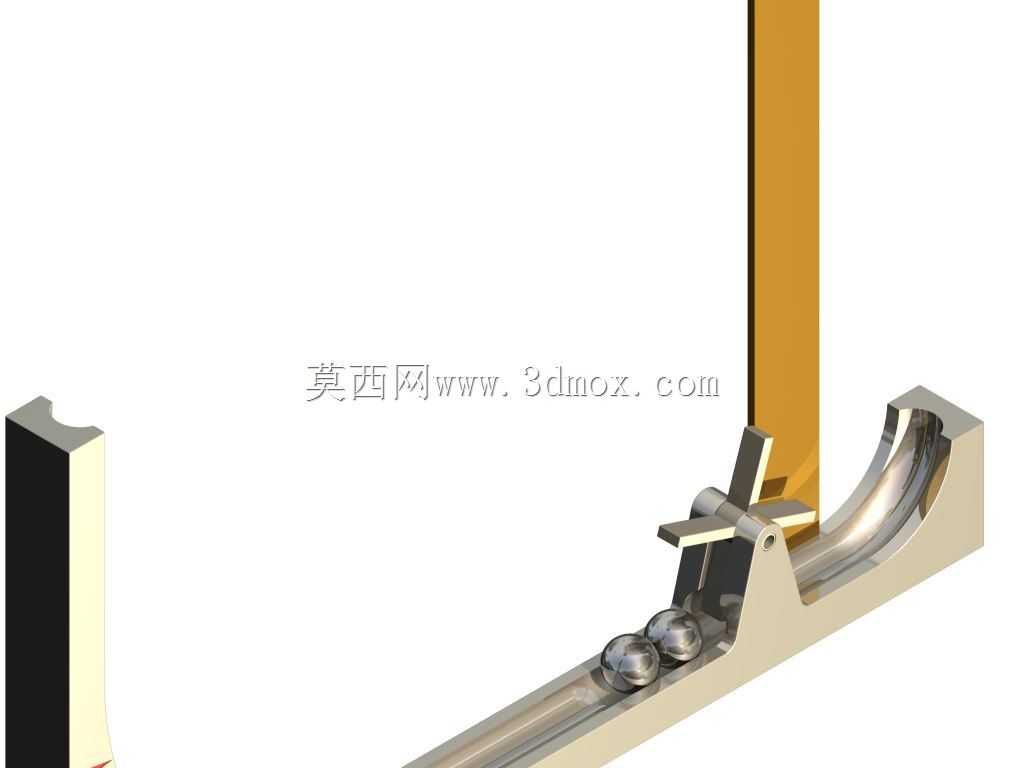

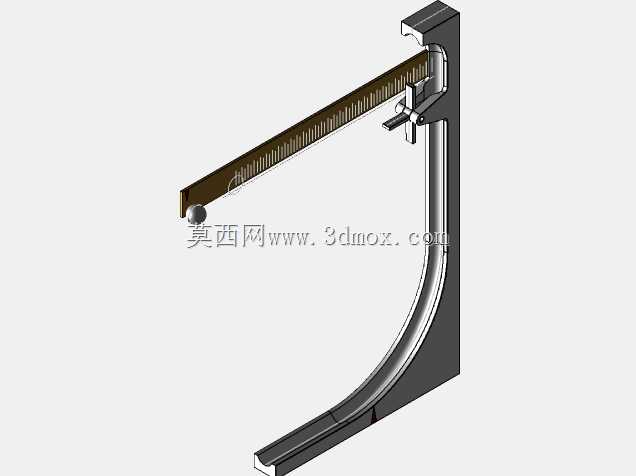

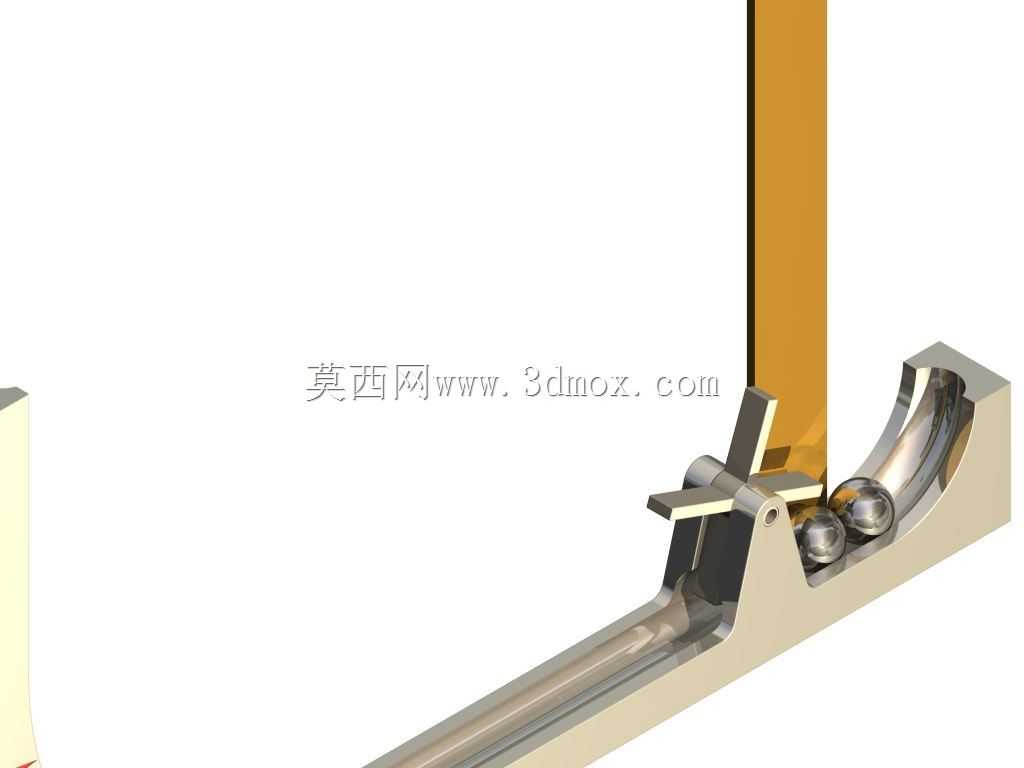

该装置是面向基础力学教学、物理原理演示场景打造的具象化实验结构，可直观展示非完全弹性碰撞过程中的能量损耗与动能传递规律，常应用于中学物理课堂、高校工程力学实验室、科普展馆的互动展项中，帮助观察者跳出抽象公式，直观理解动量守恒、能量耗散的实际表现。装置主体采用平直槽道作为钢球的运动轨道，槽道截面为适配钢球曲率的圆弧凹槽，可约束钢球始终沿槽道轴向做直线滚动，避免运动过程中出现跑偏、脱轨的问题，槽道整体采用轻量化硬质合金材质加工，表面做抛光处理以降低滚动摩擦阻力，减少额外摩擦对能量传递过程的干扰，槽道的安装边界预留了水平调节支脚的安装位，可在不同平整度的台面上快速调平，保证钢球初始运动状态不受台面坡度影响。槽道中段设置带旋转轴的螺旋桨式撞击结构，该结构通过铰接支座固定在槽道侧方，桨叶边缘刚好延伸至槽道内钢球的运动路径上，当第一个钢球沿槽道滚动撞击桨叶时，会带动螺旋桨结构绕转轴旋转，旋转的桨叶随即击打槽道内静止的第二个钢球，完成动能的跨结构传递。在设计思路上，该装置特意保留了碰撞过程中的能量损耗环节：螺旋桨转轴处设置了可控的阻尼结构，钢球与桨叶、桨叶与第二个钢球的碰撞均为非完全弹性碰撞，因此第一个钢球携带的动能会在两次碰撞、转轴摩擦的过程中出现部分损耗，最终第二个钢球获得的初始动能远低于第一个钢球的初始动能，滚动距离也会明显短于第一个钢球的运动行程，观察者可通过两个钢球最终的静止位置差，直观判断能量损耗的占比。装置侧方的支座采用一体化铣削成型，转轴孔的同轴度公差控制在0.02mm以内，保证螺旋桨旋转过程无卡滞、无径向窜动，桨叶采用对称式四叶结构，动平衡精度满足低速旋转的平稳性要求，不会因偏心振动影响碰撞力度的一致性。槽道两端设置了软质缓冲挡块，可避免钢球滚动到槽道端部时因硬碰撞弹出装置，整体结构的所有外露棱边均做了倒圆角处理，在教学演示场景中使用时可避免划伤操作者，装置整体尺寸适配常规实验台面摆放，无需额外固定即可稳定放置，可快速完成组装调试投入演示使用。
