双曲面空间轨迹拉深成型机构

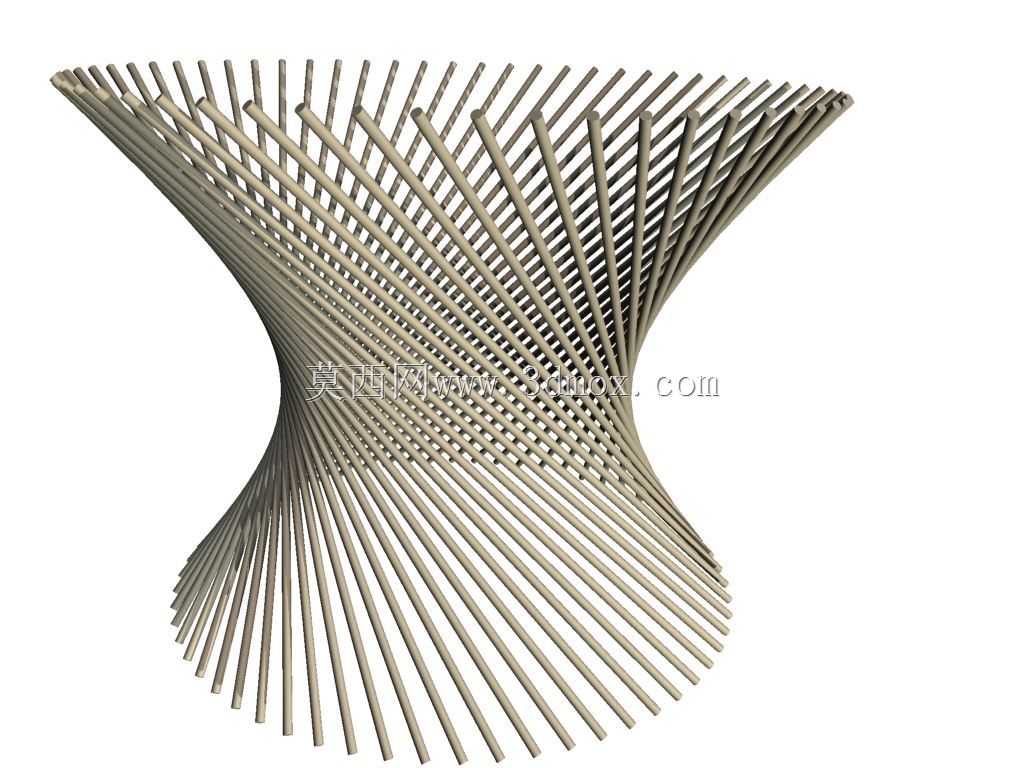

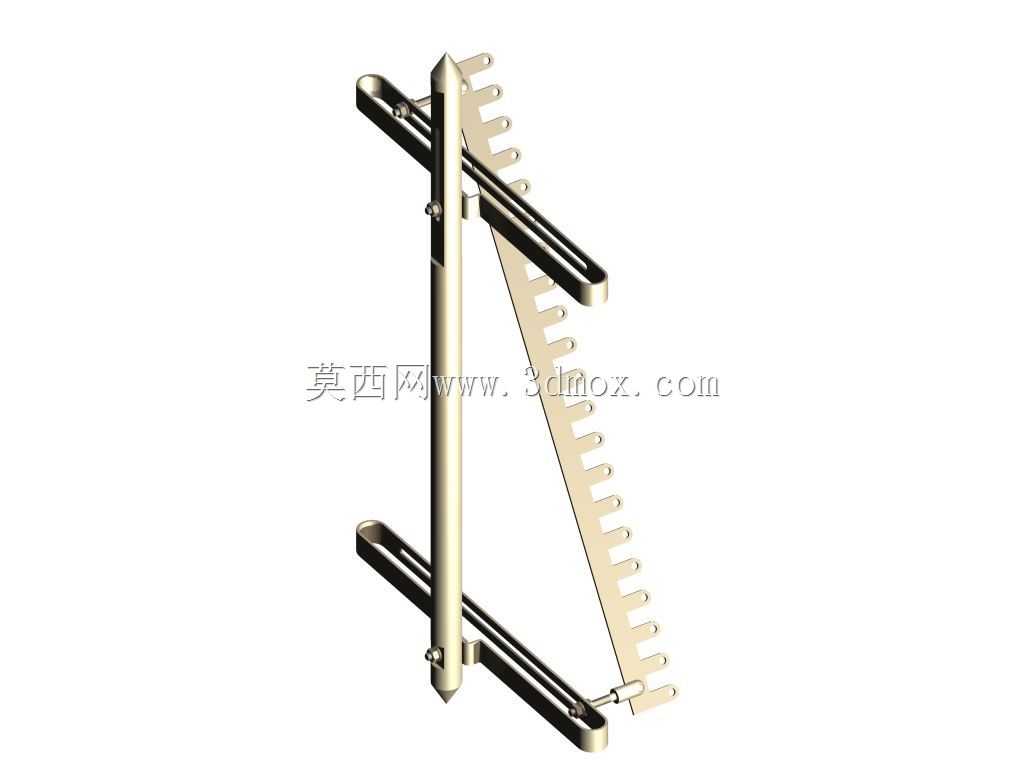

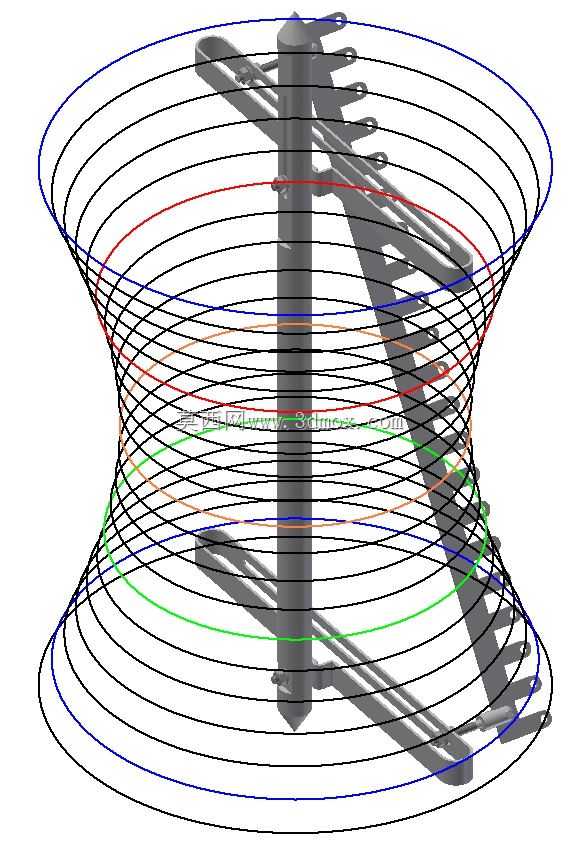

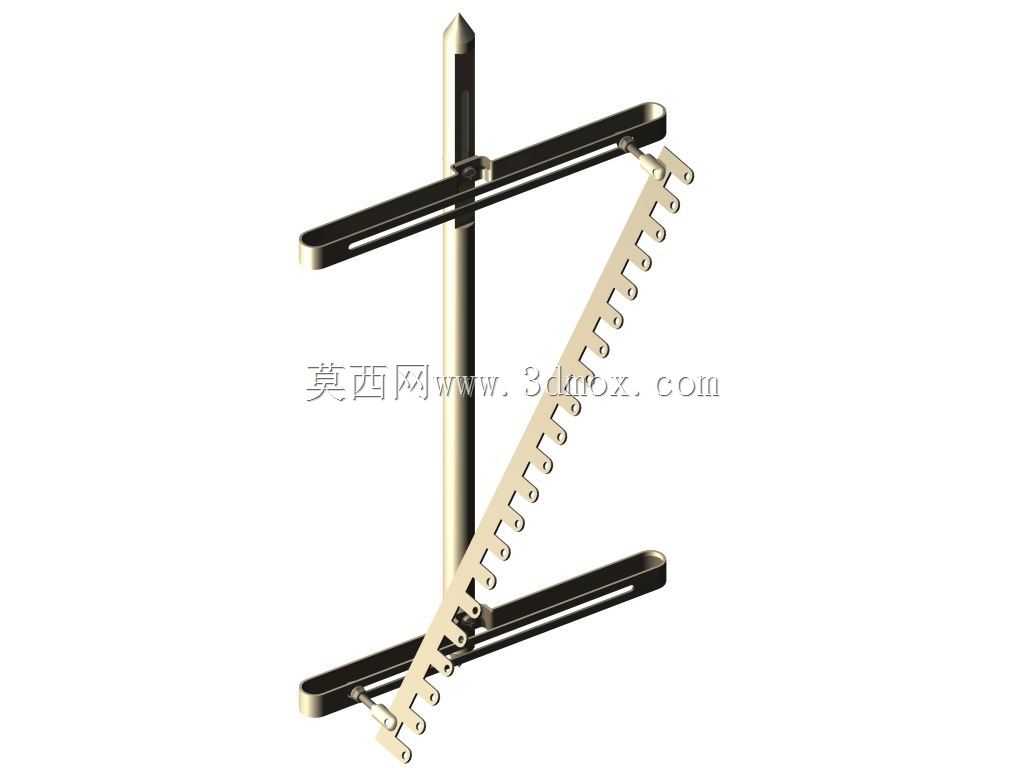

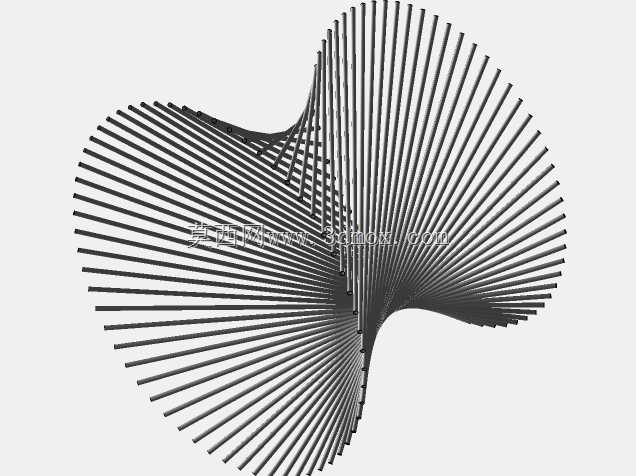

该机构主要应用于金属板材异型曲面拉深成型、空间曲面轨迹教学演示、特殊曲面构件加工验证等工业场景，可覆盖小批量异型曲面零件的试制加工、高校机械原理课程的空间机构运动演示、曲面成型工艺的参数验证等实际用途，解决常规直动拉深机构无法完成连续变径双曲面构件一次成型的痛点，避免多工序分步成型带来的拼接误差与应力集中问题。在功能特性上，该机构通过多孔板绕与孔系轴线不共面的中心轴旋转，让每个孔位的运动轨迹形成连续圆周，多组圆周轨迹组合后包络出完整的旋转双曲面成型轮廓，可通过调整多孔板端部的安装位置，改变成型曲面的腰径、锥度与整体轮廓，极限状态下可模拟截顶圆锥体的成型轨迹，适配不同曲率参数的双曲面构件加工需求。设计思路上，机构采用中心立柱搭配上下十字交叉支撑的框架结构，中心立柱作为旋转主轴的安装基准，上下支撑臂为多孔轨迹板提供稳定的旋转支撑，轨迹板沿双曲面的直母线方向布置，旋转过程中直母线绕中心轴扫掠形成连续双曲面轮廓，无需复杂的多轴联动控制即可实现稳定的双曲面轨迹输出，大幅降低异型曲面成型机构的控制复杂度与制造成本。外形尺寸与安装边界方面，机构整体为上下等径、中部收腰的回转类结构，上下端最大轮廓直径为整体高度的0.8倍，中部最小腰径为上下端直径的0.4倍，中心立柱贯穿机构全高，底部十字支撑臂向外延伸至最大轮廓边缘，安装时需预留大于上下端最大直径1.2倍的平面安装空间，高度方向预留不小于机构整体高度1.1倍的操作空间，确保旋转运动过程中无外部干涉，同时为轨迹调整、构件装卸预留足够操作余量。机构运动过程中所有轨迹线均处于包络曲面范围内，无外凸运动部件，可有效降低运行过程中的安全风险，适配教学演示、工艺验证等多场景的安全使用要求。
