可绘制抛物线轨迹的连杆式绘图执行机构

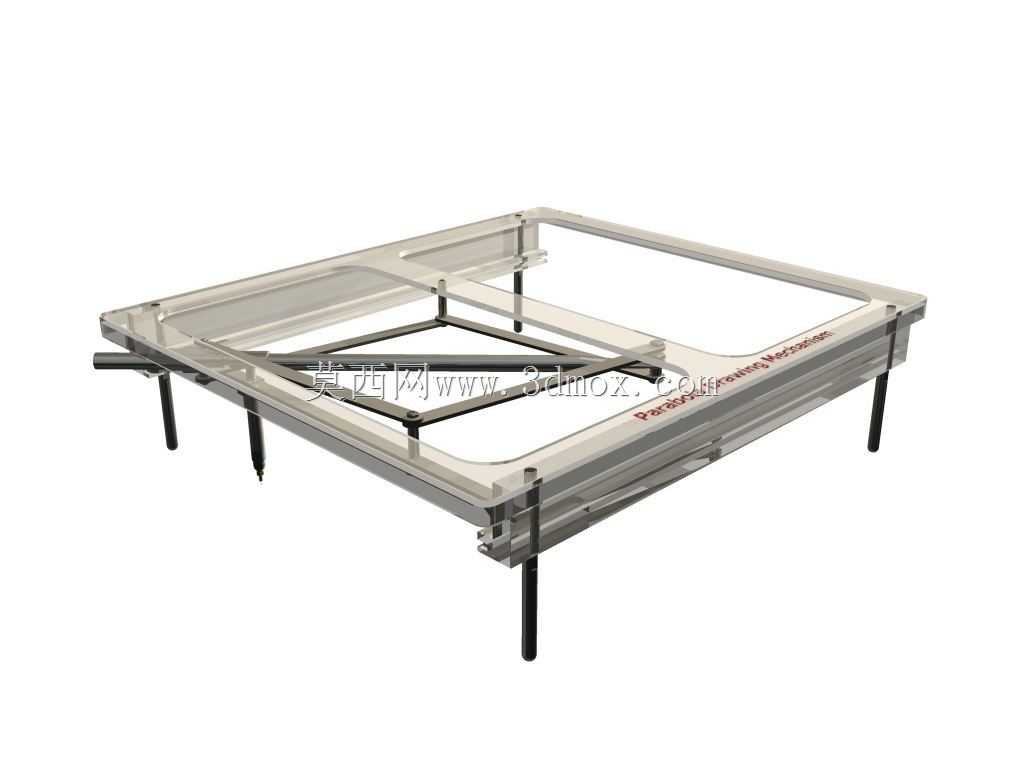

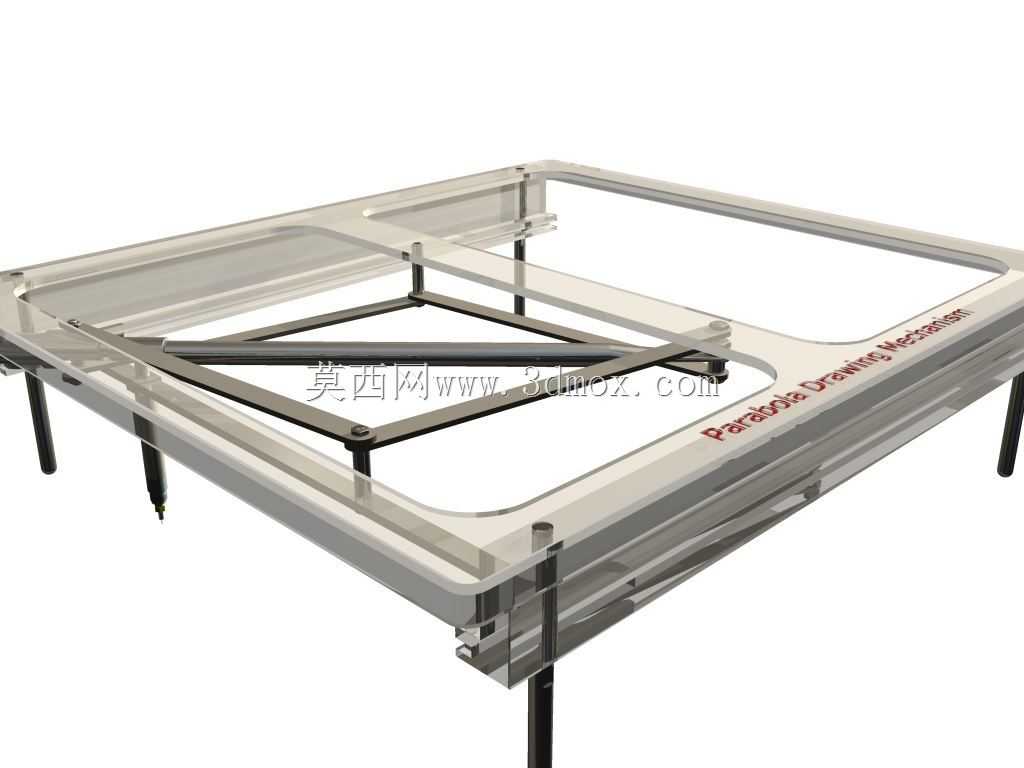

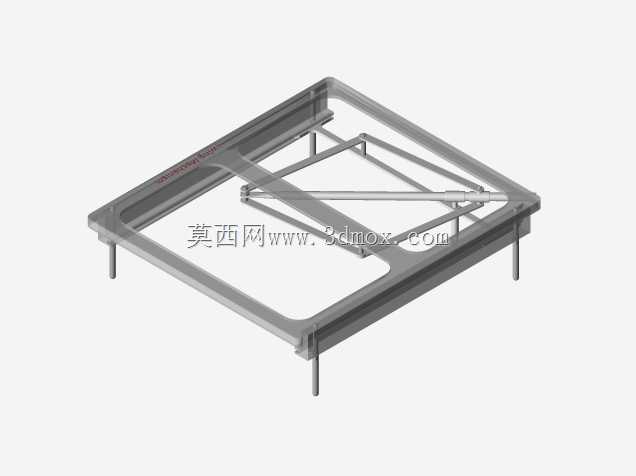

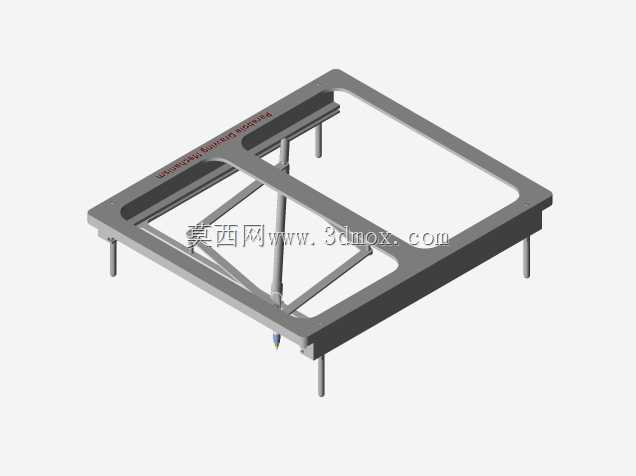

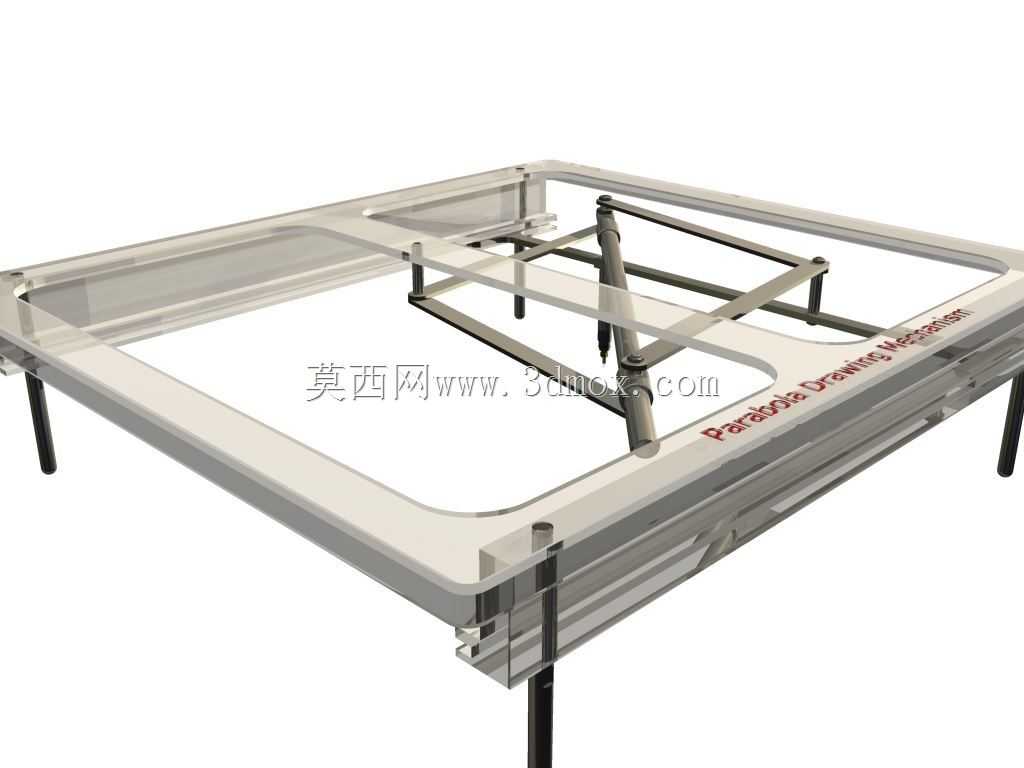

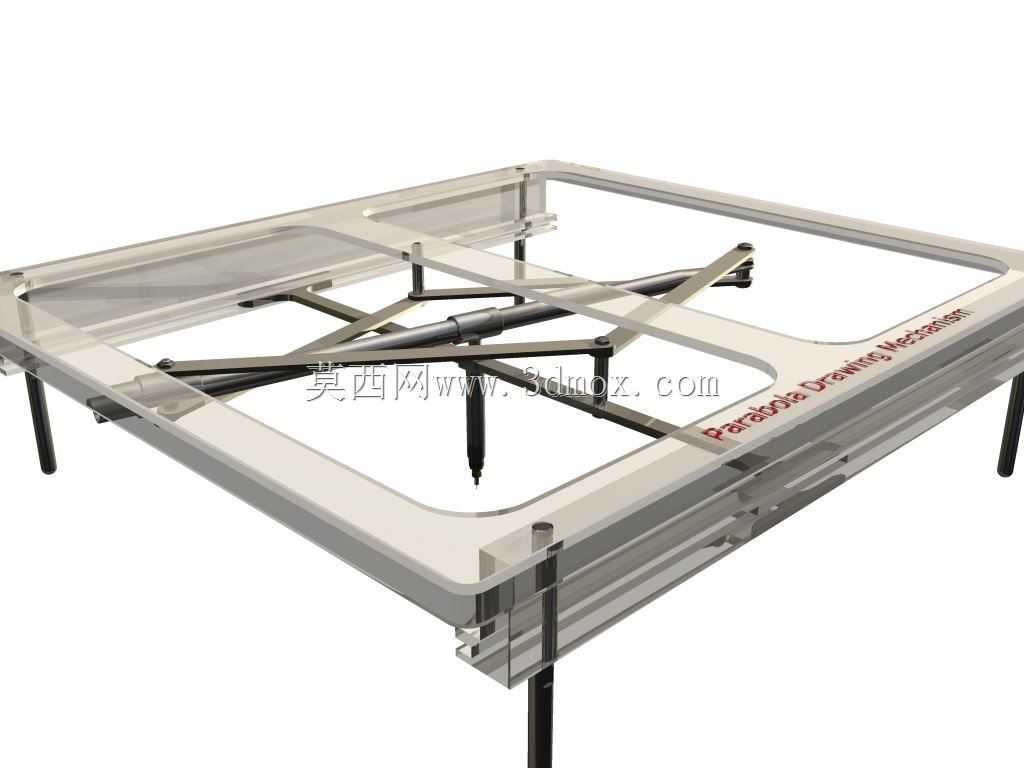

该机构是一款依托连杆传动原理实现抛物线轨迹输出的专用绘图执行装置，主要应用于教学演示、精密曲线绘制、非标自动化轨迹执行等场景，可在平面介质上稳定输出标准抛物线轨迹，也可作为核心轨迹生成单元集成到小型绘图设备、曲线裁切设备、教学实验台架中，替代人工完成高精度的抛物线轨迹复现工作。从功能特性来看，整套机构采用平面连杆组合结构，通过多组铰接连杆的约束运动，将输入端的直线或旋转运动转化为绘图笔端的抛物线运动轨迹，运动过程中无卡顿、无轨迹偏移，绘图笔尖始终垂直于作业平面，配合可替换的标准绘图笔，可在纸张、薄塑料片、软金属箔等多种平面介质上完成轨迹绘制。机构的运动逻辑经过严谨的运动学推导，各连杆的铰接点位置、杆长比例均经过反复校核，确保输出轨迹完全符合抛物线数学定义，轨迹误差控制在极小范围内，能够满足教学演示中的原理展示需求，也可适配对轨迹精度有一定要求的工业辅助作业场景。在设计思路上，整套机构采用扁平化框架式布局，外围设置矩形承载边框作为安装基准，所有传动连杆均布置在边框内部空间，铰接点采用低摩擦销轴连接，尽可能降低运动过程中的阻尼损耗，输入端预留了手动操作与动力驱动两种接口，既可以通过手动推拉输入端完成轨迹演示，也可外接小型驱动单元实现自动连续轨迹输出。绘图笔组件采用弹性压装结构，可自动适应不同厚度的作业介质，始终保持笔尖与介质的接触压力稳定，避免出现断墨、划破介质的问题。从外形尺寸与安装边界来看，整套机构整体为矩形扁平结构，厚度方向尺寸紧凑，可直接平放于标准工作台面使用，底部设置有可调支撑脚，可根据作业平面的平整度调整机构水平度，外围边框预留有标准安装孔位，也可通过螺栓将机构整体固定在专用台架或自动化设备的安装平面上，安装过程无需额外定制转接件，适配常规的机械安装标准。机构的运动部件均做了防干涉设计，全行程运动过程中各连杆之间无碰撞、无卡滞，日常维护仅需定期对铰接销轴加注润滑脂即可，无需复杂的调校操作。
