精密电子件定位压合工装夹具结构

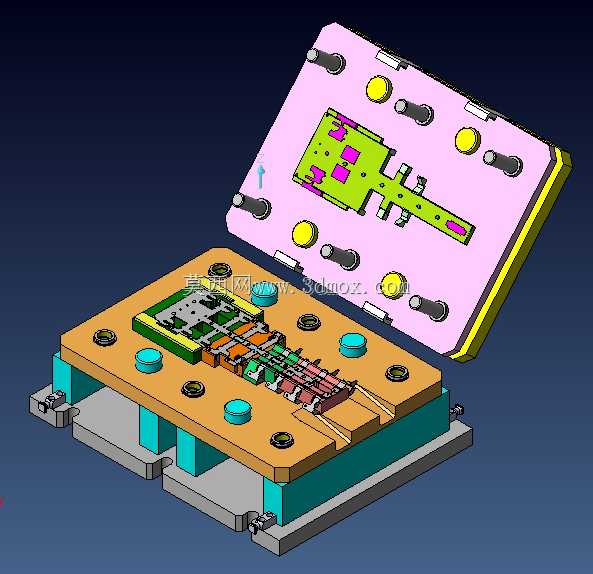

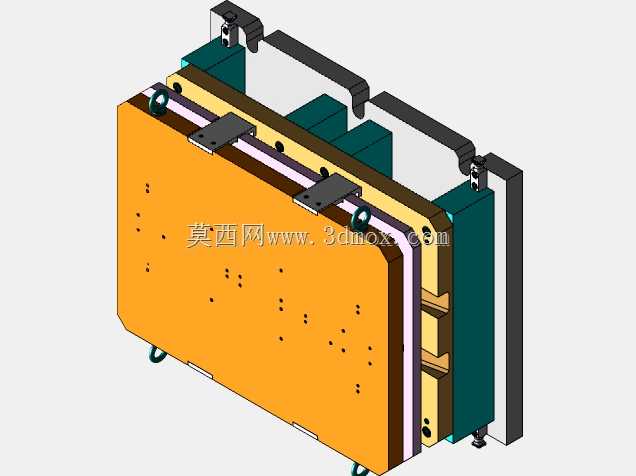

该工装主要应用于消费电子类精密零部件的装配生产环节，针对小型异形电子元器件的定位、压合、保压工序设计，常见于手机内部结构件、智能穿戴设备主板组件、小型连接器模块的生产线工位，可替代人工定位完成高精度的零件对位与压合作业，有效降低人工装配的对位偏差，提升批量生产时的装配一致性，减少因对位不准导致的零件压伤、错位报废问题。工装整体采用上下开合式结构设计，下模部分为核心定位承载单元，底部设置通用型安装底座，可直接固定在标准自动化装配线的工位台面上，底座四周预留快锁卡扣安装位，能够适配不同规格的流水线工位快换需求，无需额外打孔改造即可完成安装固定。下模主体根据待加工电子件的外形轮廓做了仿形避让设计，所有定位槽的公差控制在0.02mm范围内，确保待加工零件放入后不会出现窜动，模座上分布的多组蓝色弹性支撑柱，可在压合过程中提供均匀的缓冲力，避免刚性压合对电子元件表面造成损伤，同时分布的多组定位导套与上模的导柱精准配合，保证上下模合模时的对位精度。上模部分为压合执行单元，模体采用轻量化设计降低开合负载，压合面根据待加工零件的压合点位做了差异化的凸台设计，仅在需要施压的位置设置压合接触点，避开零件上的焊点、脆弱元件区域，合模时可精准将压力传递到需要压合的装配位置，上模四周分布的磁吸定位件可在合模到位后提供辅助锁附力，避免压合过程中出现模体抬升偏移的问题。整套工装的外形尺寸适配常规小型装配工位的安装边界，整体长宽尺寸控制在小型工位的操作范围内，开合行程满足人工取放件与自动化机械手取料的操作空间需求，无需额外拓展工位空间即可直接投入产线使用，设计时充分考虑了换产兼容性，核心定位模块可通过更换仿形镶件适配不同型号的电子件装配需求，降低小批量多型号生产时的工装投入成本。
