V型折弯上下模配套板料弯折工装结构

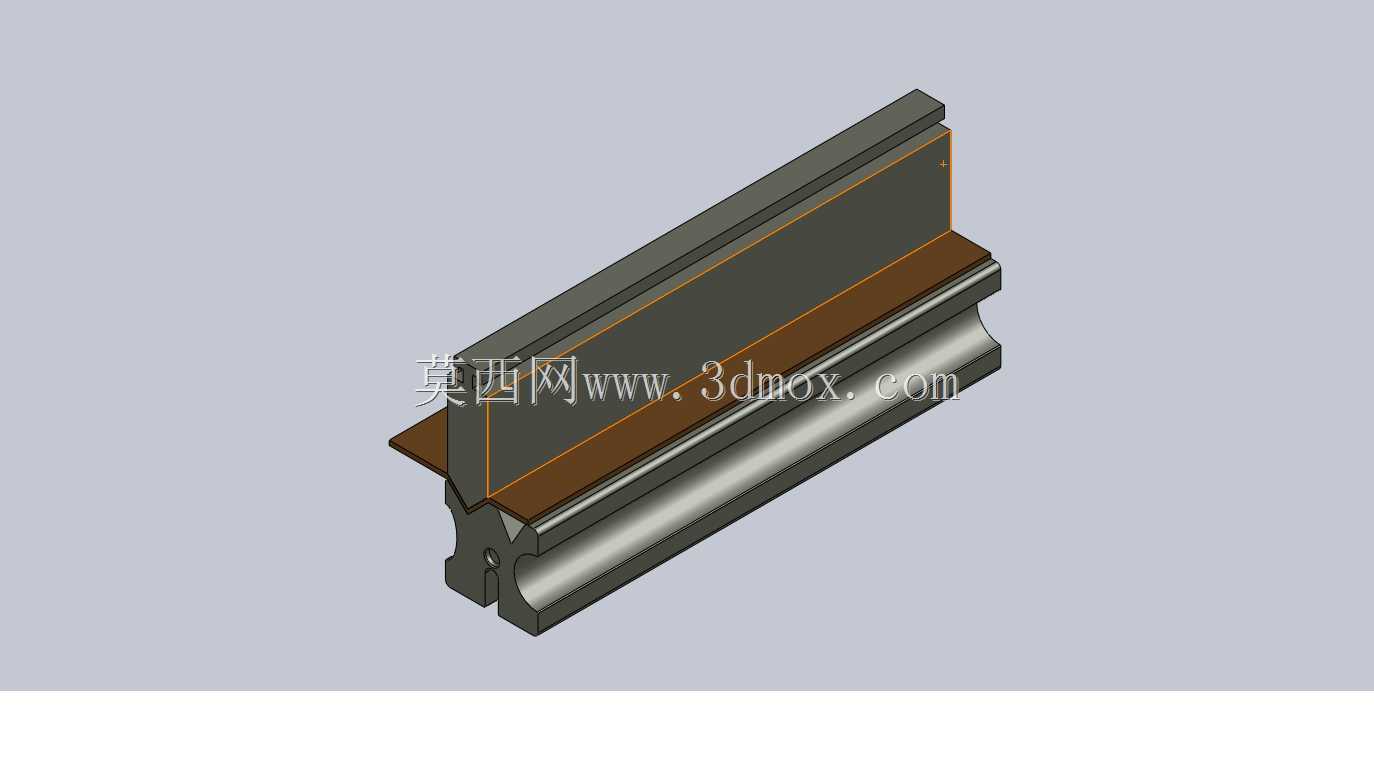

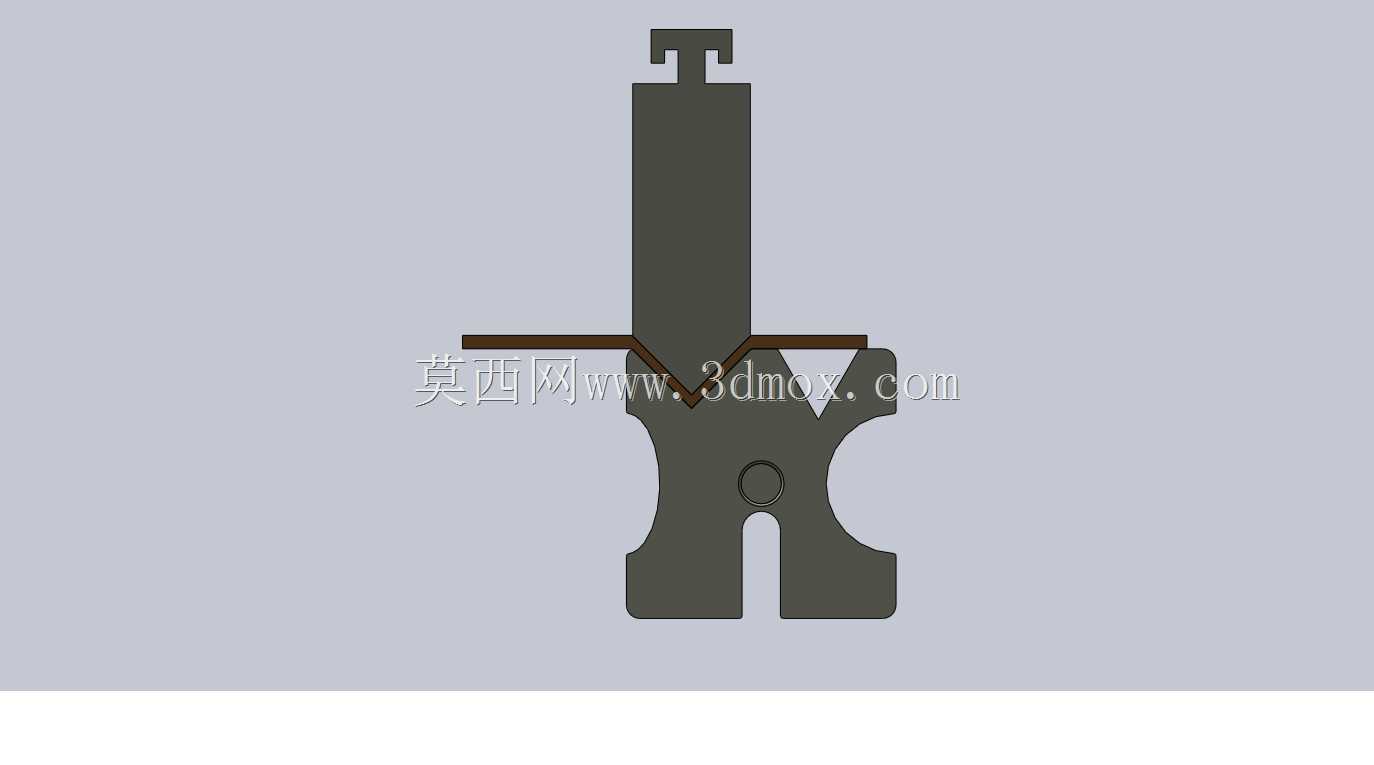

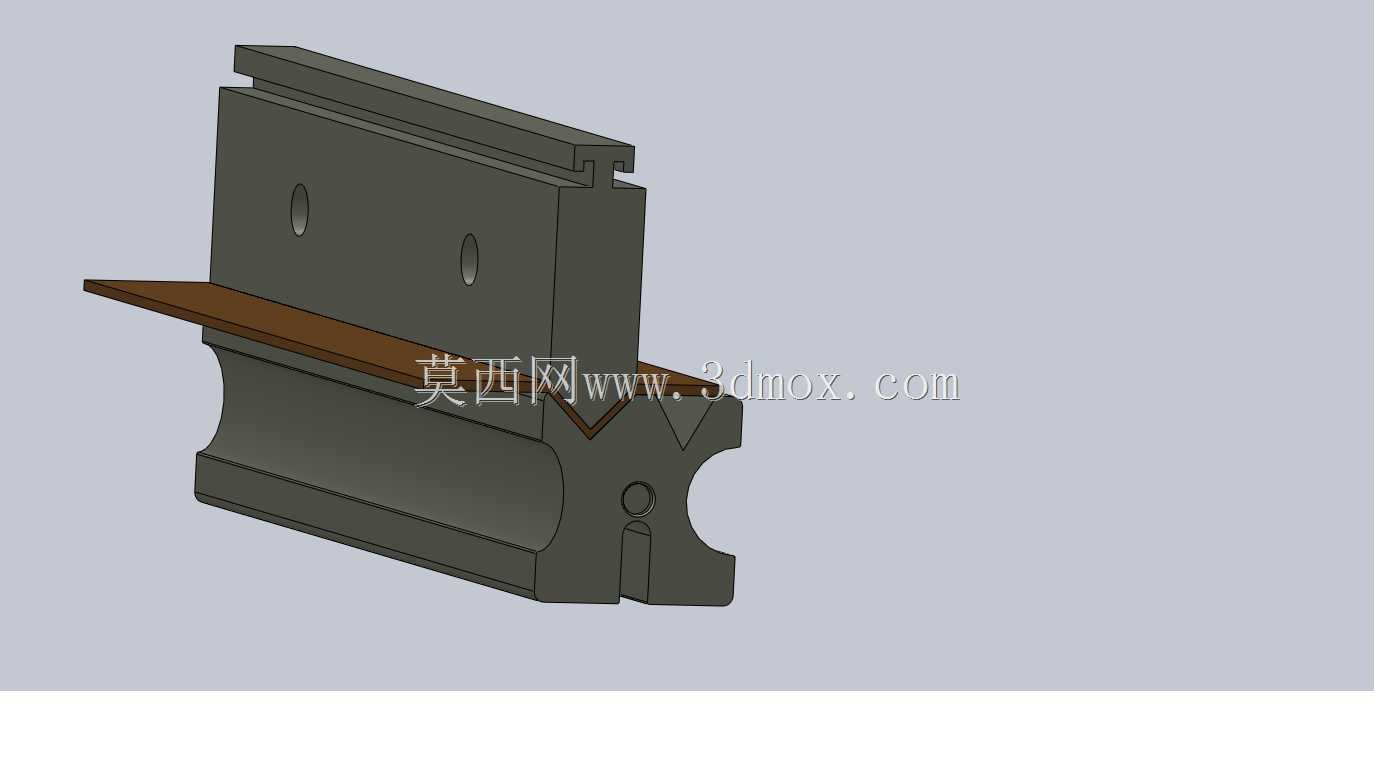

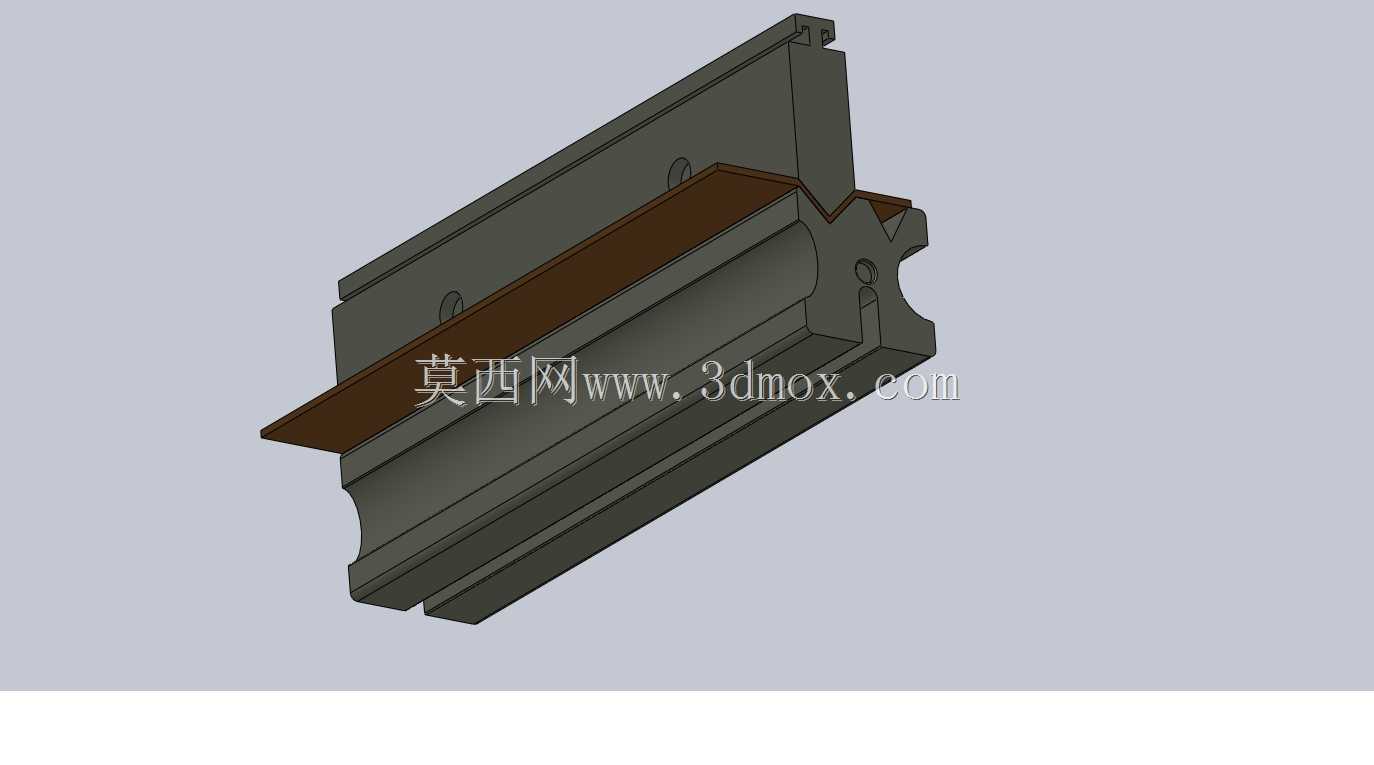

这套板料弯折配套结构主要应用于钣金加工车间的板材折弯工序，是冲压弯折作业里直接和板材接触完成成型动作的核心执行部件，适配常规机械式、液压式折弯设备的模柄安装接口，可覆盖普通冷轧钢板、镀锌板、薄铝板等常见金属板材的V型弯折加工作业，在机箱机柜生产、五金壳体加工、金属结构件预制等场景中承担核心成型功能，能够将平直的金属板料按照预设角度压制成型，满足各类钣金构件的弯折角度需求。整套结构分为上模和下模两个核心部分，上模顶部设置标准模柄连接位，可直接卡入折弯设备的滑块装夹槽内，无需额外定制转接件即可完成安装，上模的工作端采用精准的V型凸头结构，凸头的棱边做了微小圆弧过渡处理，避免压合过程中在板材表面产生压痕或划伤，同时保证弯折处的应力均匀分布，减少板材弯折位置出现开裂、起皱的概率。下模为配套的V型凹模结构，凹模的V型槽角度与上模凸头角度完全匹配，槽口边缘同样做了圆角打磨，下模的底座设置有定位卡槽，可直接固定在折弯设备的工作台面上，底座两侧的弧形避让槽设计，既能够减轻模具自身重量，又可以为弯折完成后的工件取放留出足够操作空间，下模中部的定位销孔可配合定位销完成板材的进给定位，保证每一次弯折的尺寸精度一致。设计过程中充分考虑了常规钣金加工的板厚适配范围，上下模合模时的间隙预留经过精准测算，可适配0.5mm到3mm厚度的常见金属板材弯折需求，上模的有效工作长度覆盖常规小尺寸钣金件的弯折宽度，安装时上模模柄与滑块装夹位的配合公差控制在合理范围，保证下压过程中不会出现偏摆错位，下模安装后上模凸头与下模V型槽的对中度误差控制在极小范围内，避免弯折角度出现偏差。整套结构的外形尺寸适配中小型折弯设备的安装边界，无需对现有设备进行改造即可直接换装使用，模具的工作表面经过硬化处理，具备较好的耐磨性能，能够承受长期反复冲压的载荷，日常使用中仅需定期清理模腔表面的金属碎屑、涂抹防锈油脂即可维持稳定工作状态，在小批量多品种的钣金加工场景中，这套结构换装便捷、成型精度稳定，能够有效减少弯折工序的调试时间，提升钣金加工的生产效率，同时保证弯折后的工件角度一致、表面质量达标，满足各类通用钣金构件的加工精度要求。
