煤气管道固定用成形工装结构设计

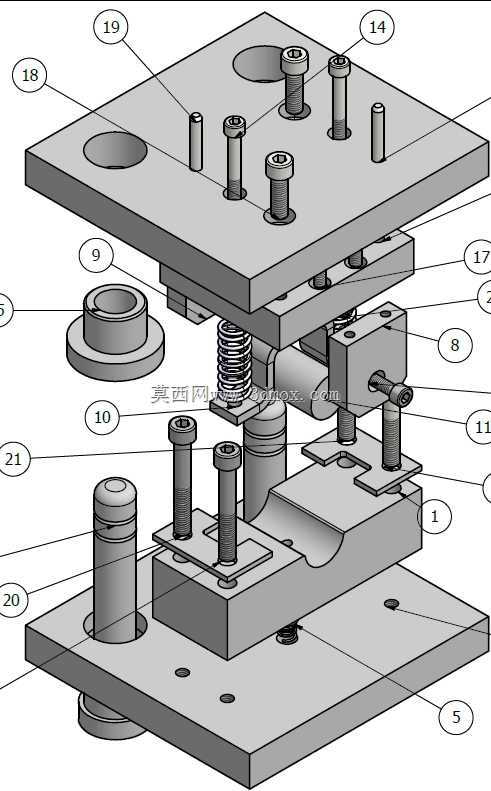

这套成形工装主要面向民用及工业燃气输送管网的现场安装、预制加工场景，针对薄壁煤气管道连接固定件的批量压制成形需求开发，可适配常规小口径镀锌煤气管道配套固定卡扣、定位压片的成形加工，解决传统管路固定件手工弯折精度差、安装后贴合度不足、长期使用易松动移位的行业痛点，能够在管线布设施工中为管道提供稳定的支撑限位，避免管道受外力扰动、温度形变出现接口松脱、燃气泄漏的安全隐患。整套工装采用上下分层的模架结构设计，上模部分设置多组等高导向螺栓与复位弹簧，合模过程中可先完成坯料的精准压料定位，再通过成形凸模完成固定件的弧度弯折与特征压型，避免坯料在成形过程中出现偏移、起皱问题；下模部分配套对应弧度的成形凹模与定位挡块，可快速放置待加工的金属薄板坯料，无需反复调整定位位置，单批次加工的成形件弧度一致性、尺寸重合度可满足管路安装的贴合要求，固定件与管道外壁贴合间隙可控制在装配允许范围内，保障后续安装时锁紧受力均匀。设计过程中充分考虑现场加工的操作便捷性与安装适配性，模架整体采用方形板式结构，上下模座预留标准模架安装孔位，可直接适配常规小吨位压力机的工作台装夹尺寸，无需额外制作过渡连接板；导向部件采用可拆卸式导柱结构，长期使用出现磨损后可单独更换配件，无需整体报废模架，降低工装维护成本。模架内部的复位弹簧采用均匀对称排布，开模时可带动上模部分平稳复位，避免卡滞导致的成形件变形问题；各连接螺栓采用标准内六角紧固件，拆装调整便捷，操作人员可根据加工固定件的尺寸规格，快速更换对应的成形凸、凹模镶块，适配不同管径的煤气管道固定件加工需求，无需重新制作整套模架。整套工装的合模行程、开模高度均匹配常规小型冲压设备的参数范围，安装边界可适配多数工地预制车间、五金加工厂的现有设备条件，无需额外采购专用加工设备，即可完成煤气管道固定件的批量成形加工，有效提升管路安装配件的加工效率与成品质量，保障煤气管网布设后的长期运行稳定性。
