桌面级DIY明哈数控雕刻加工设备结构

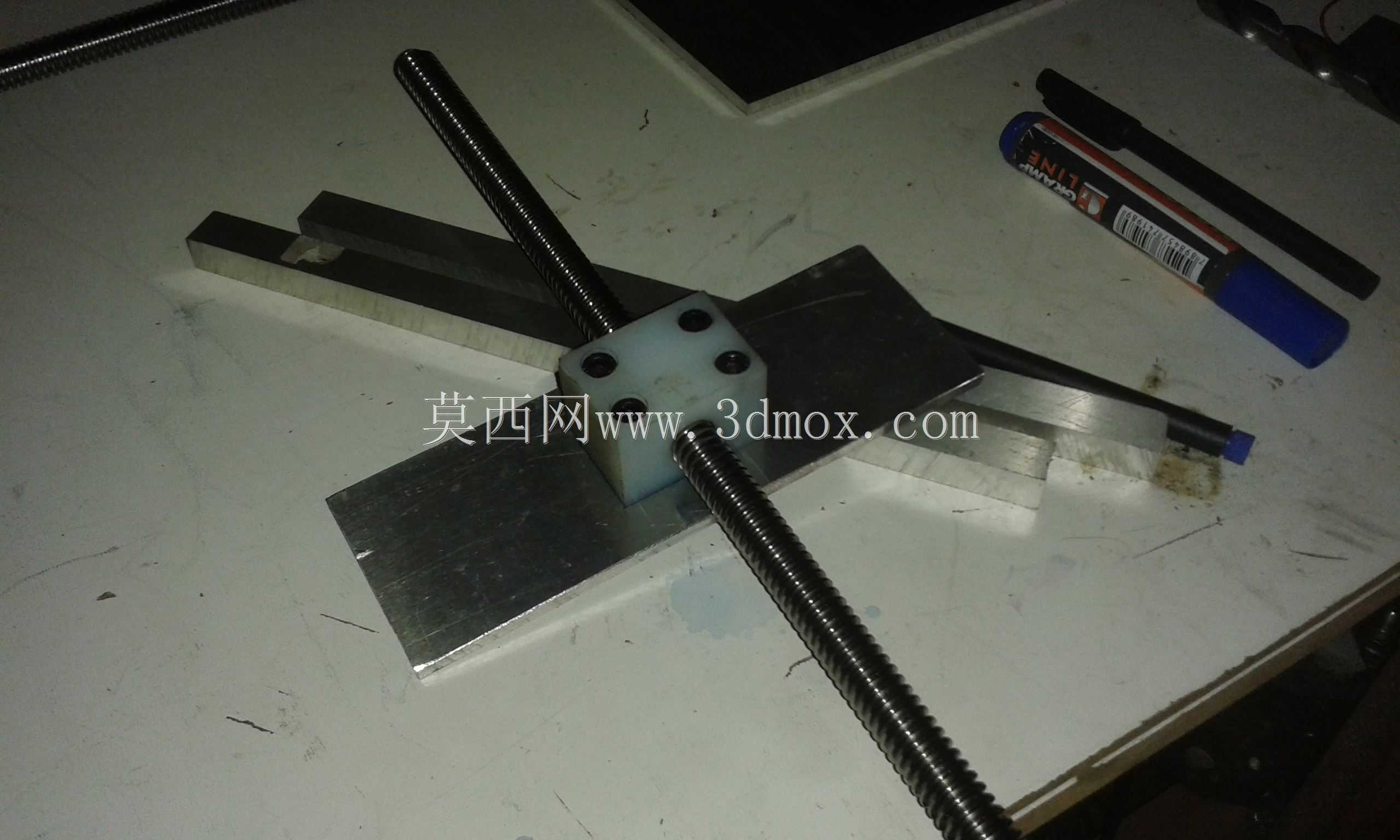

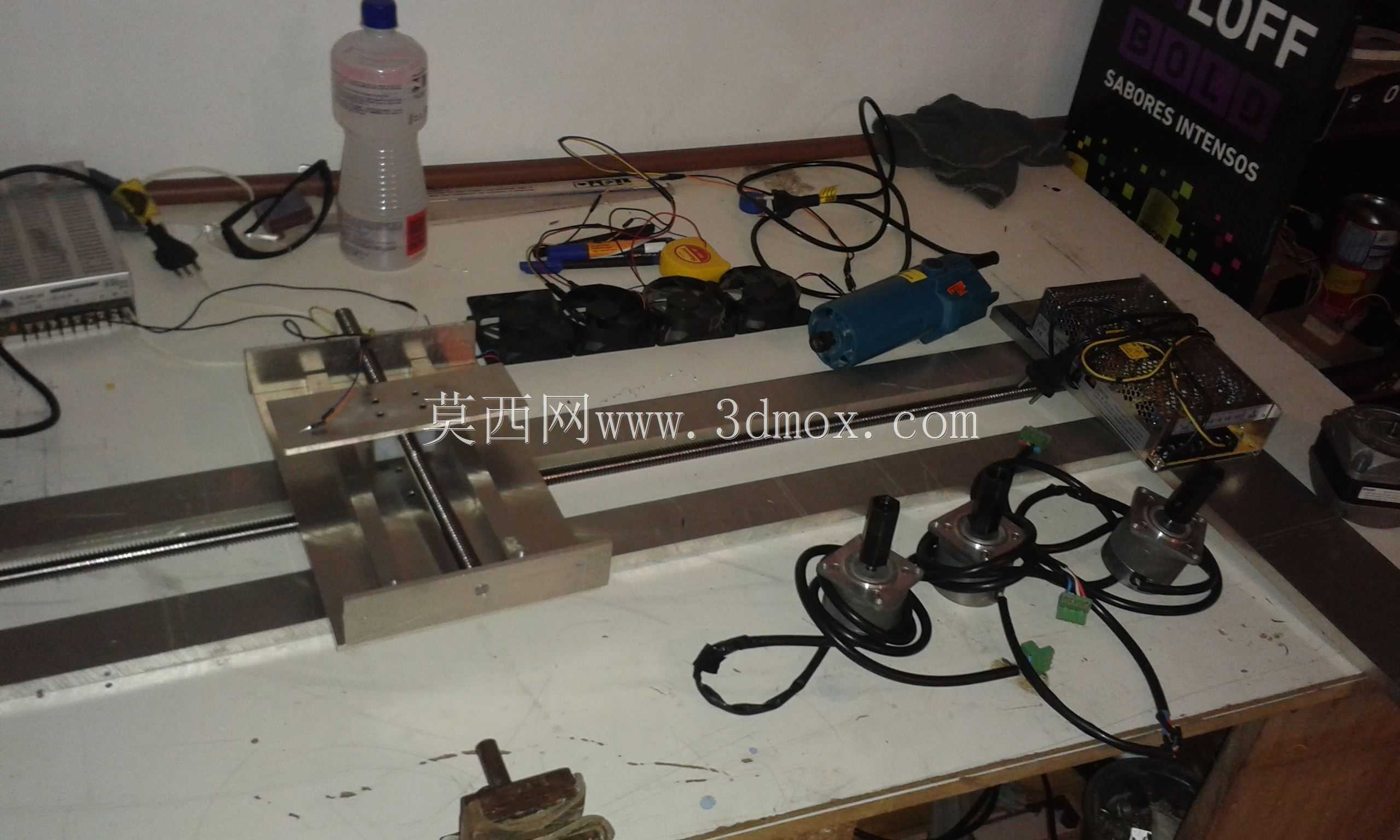

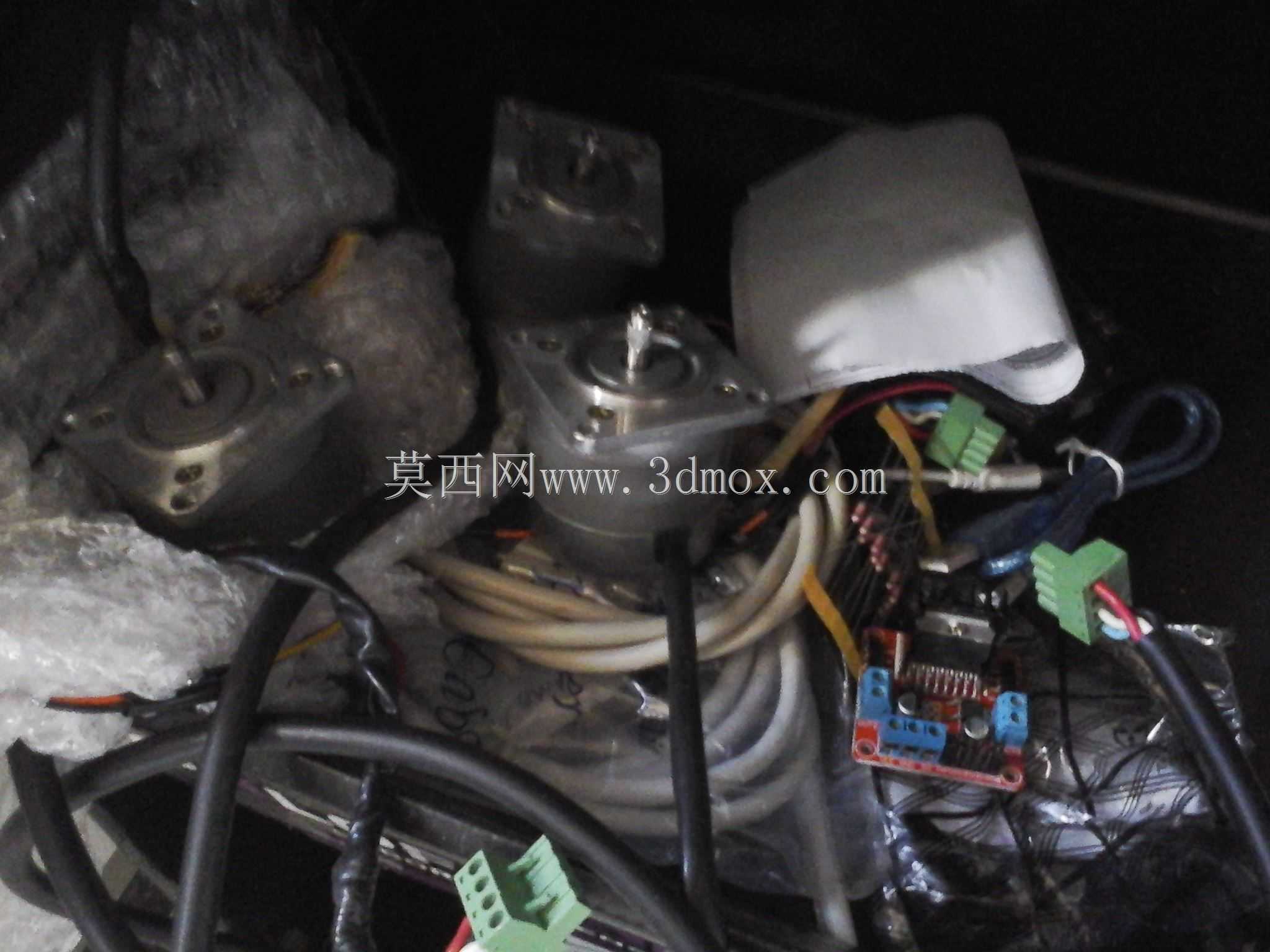

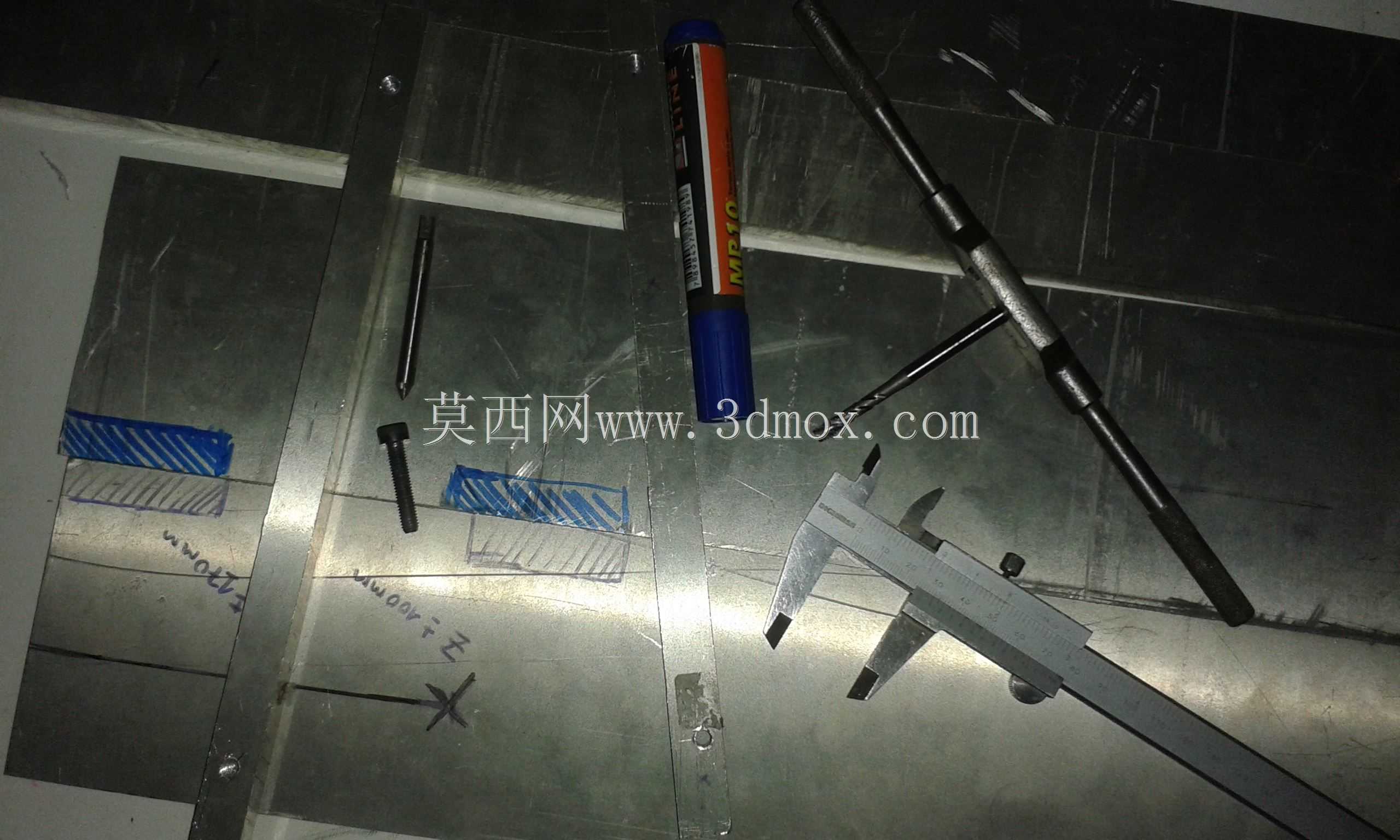

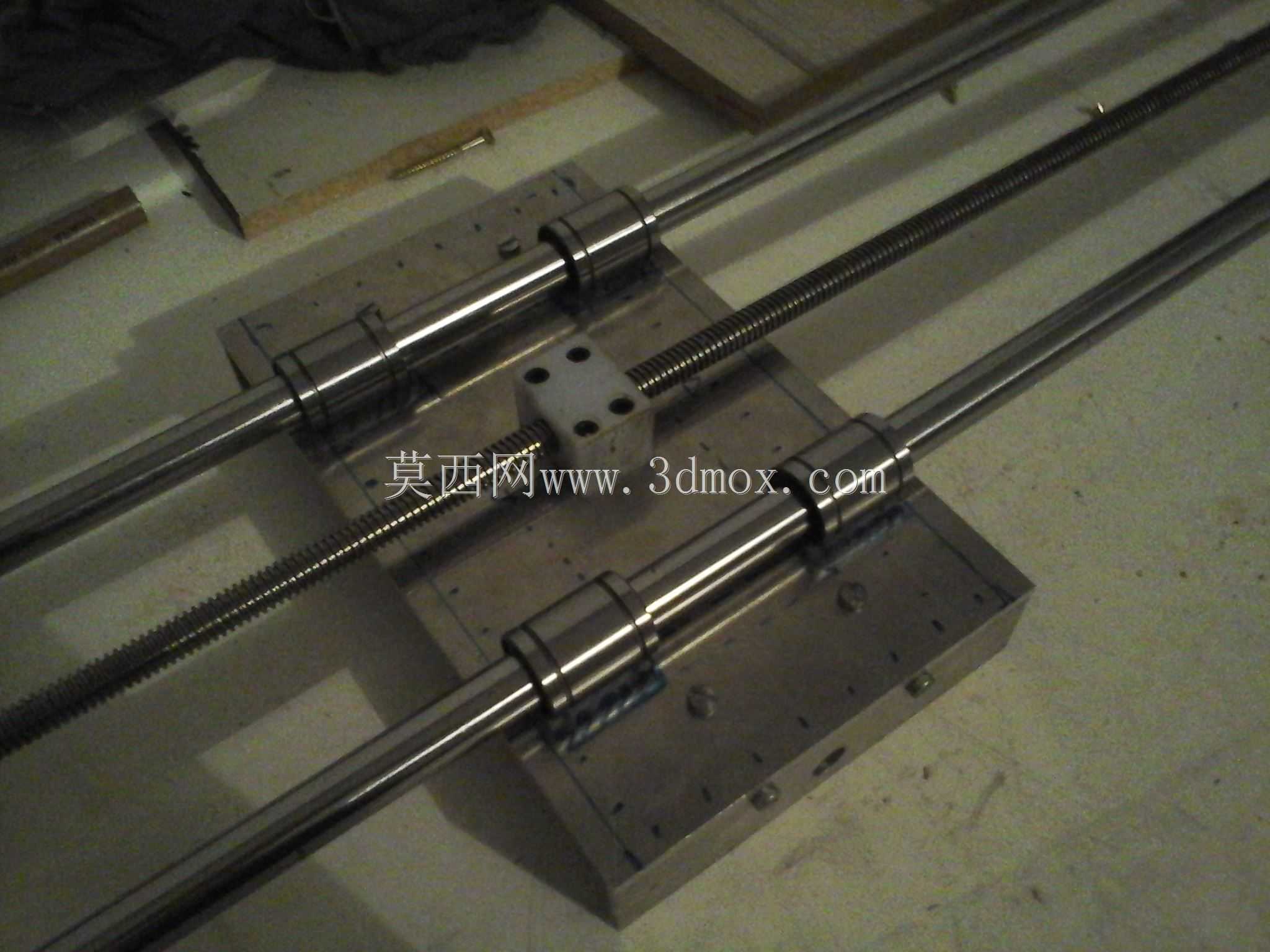

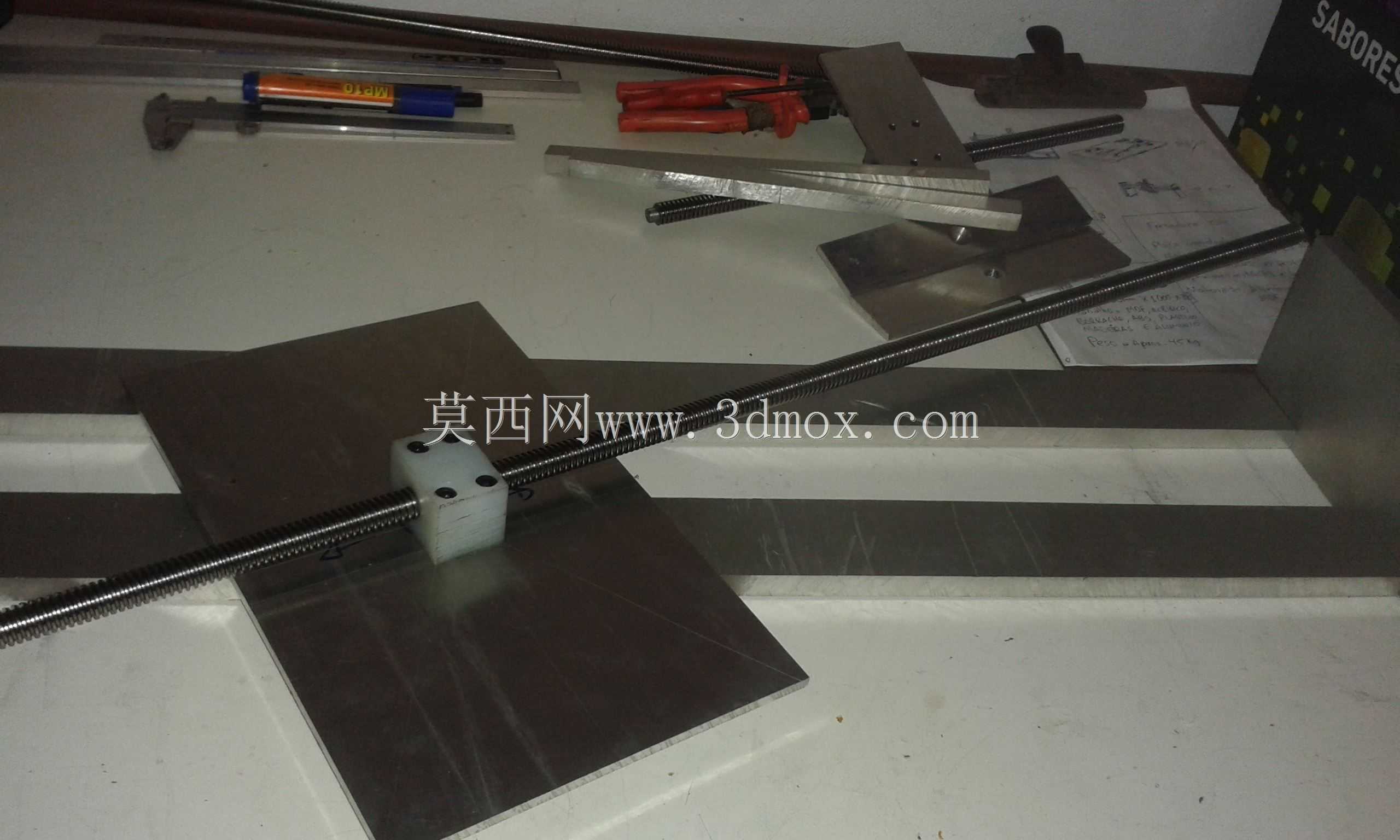

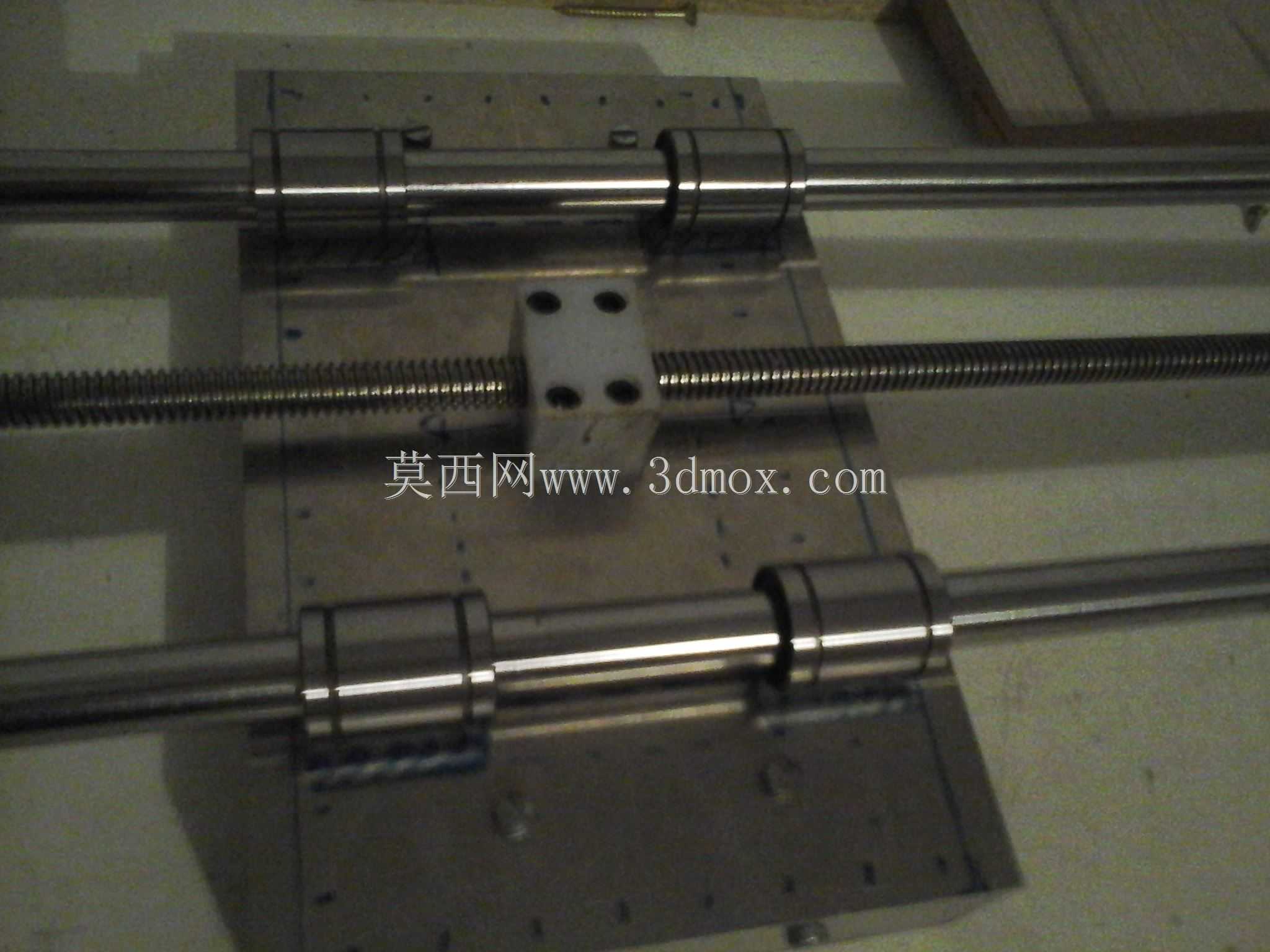

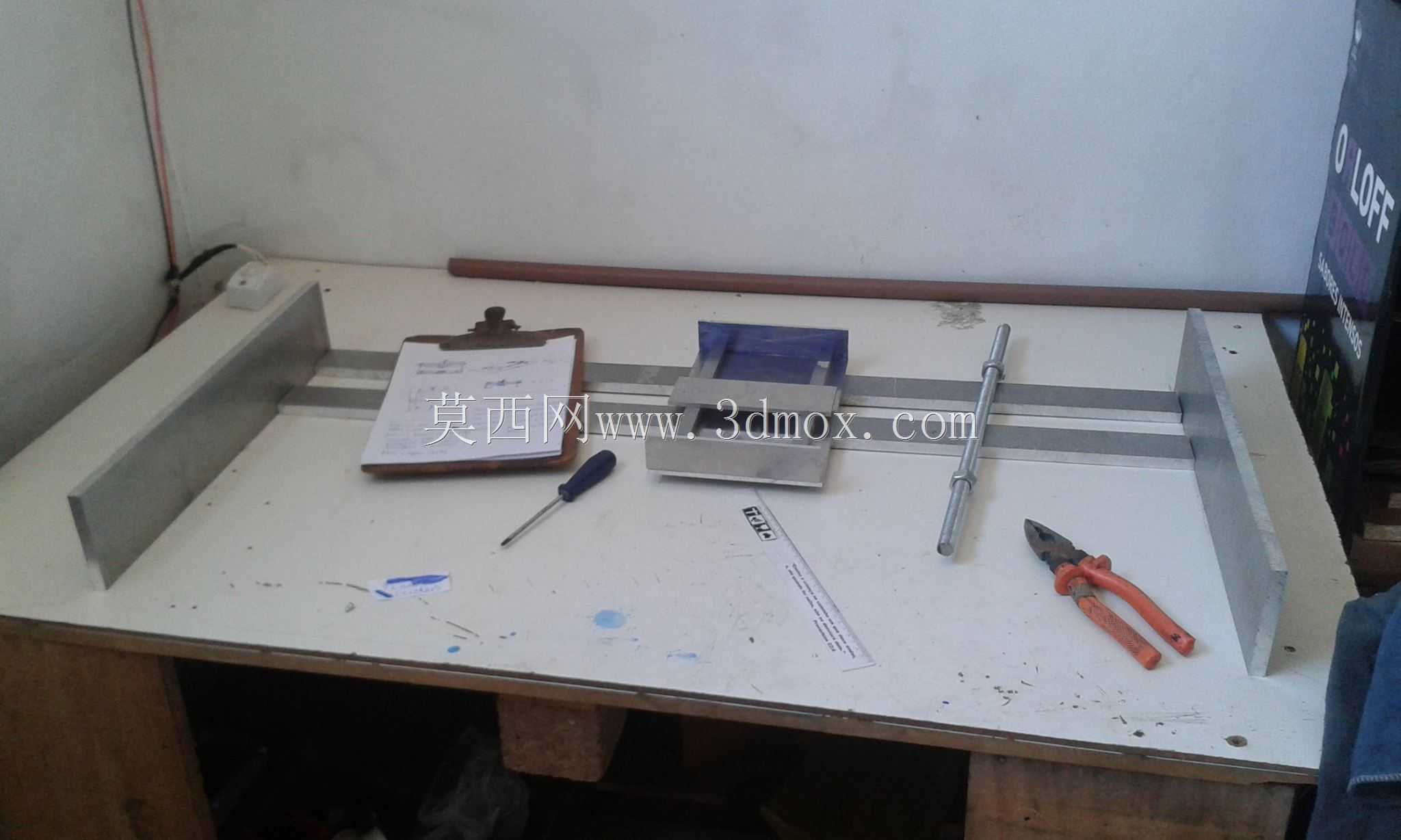

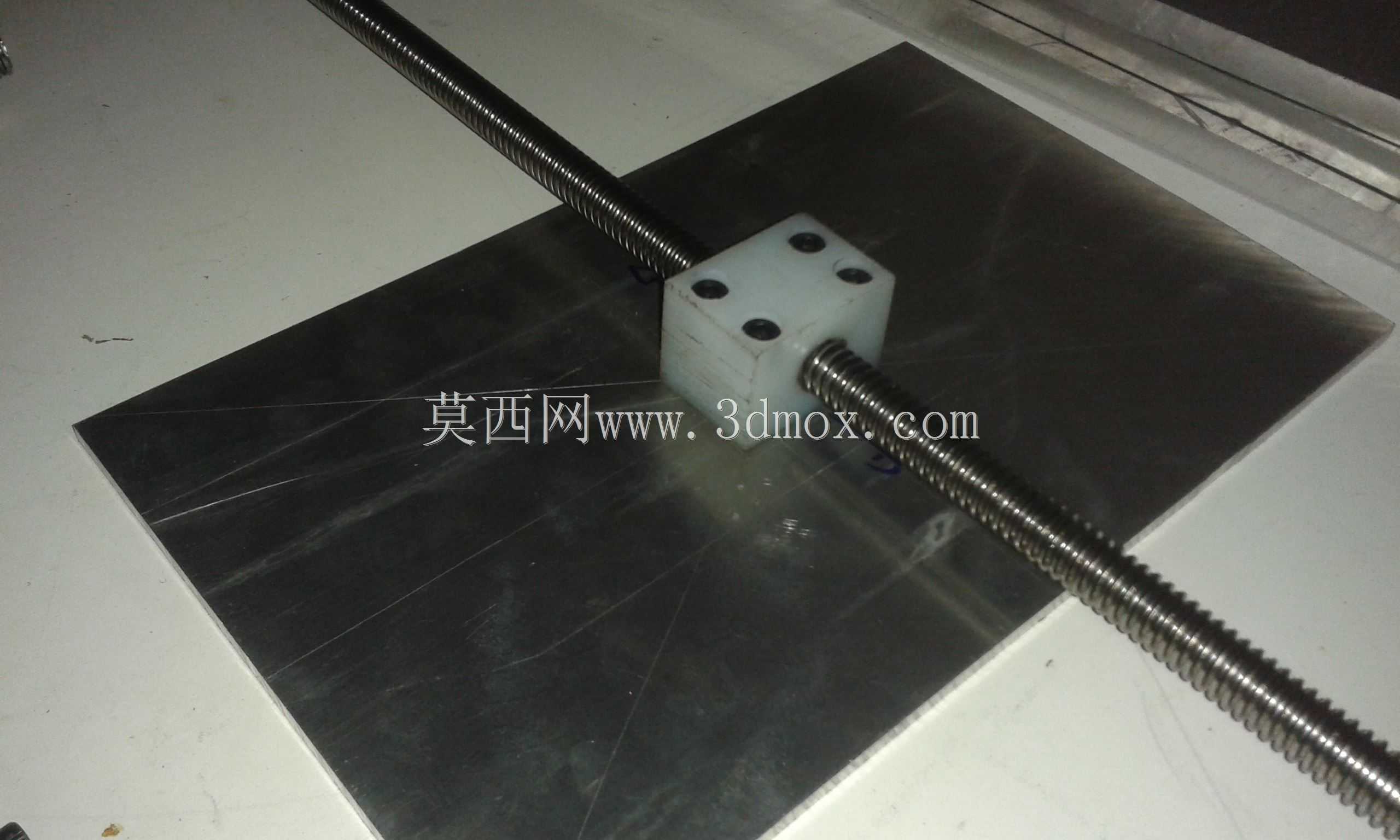

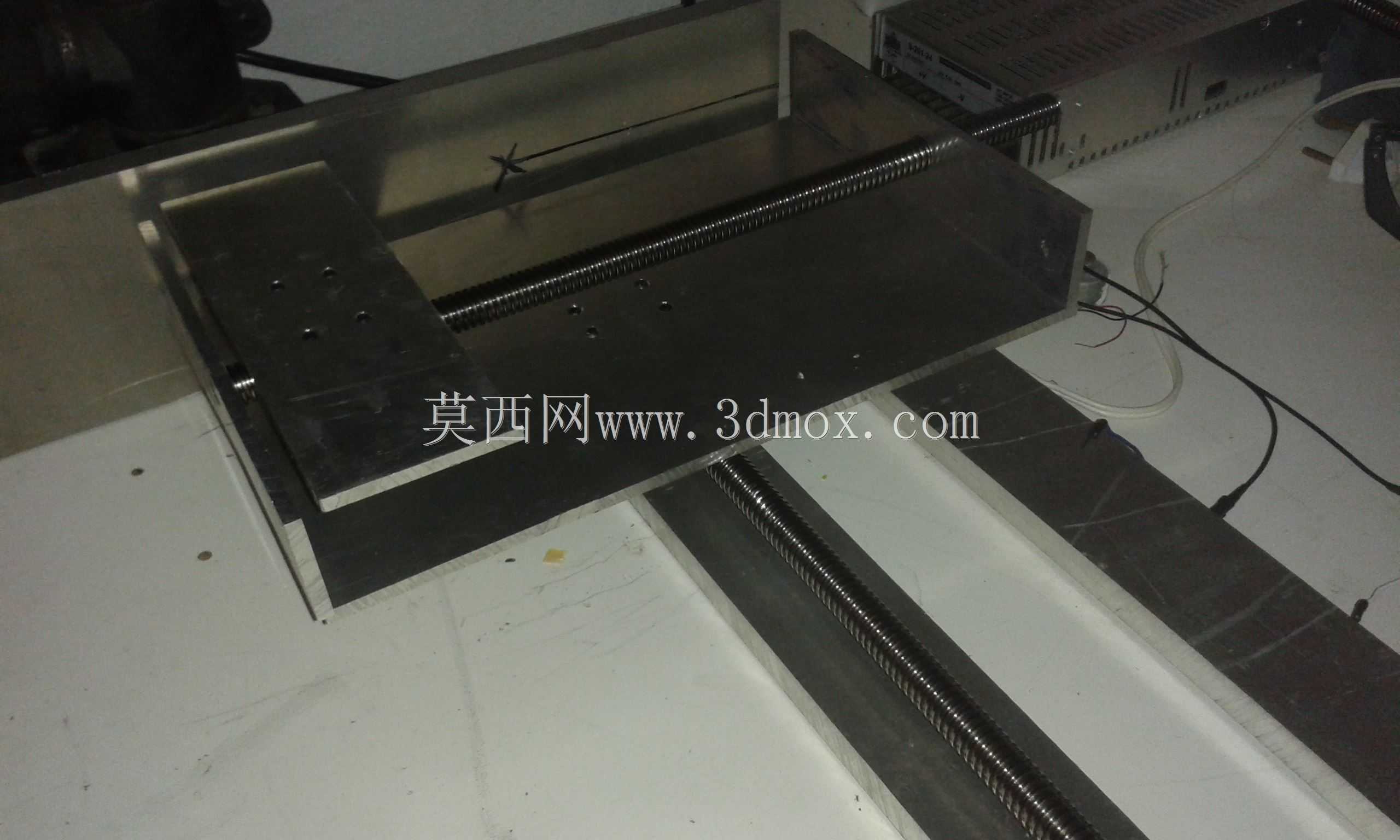

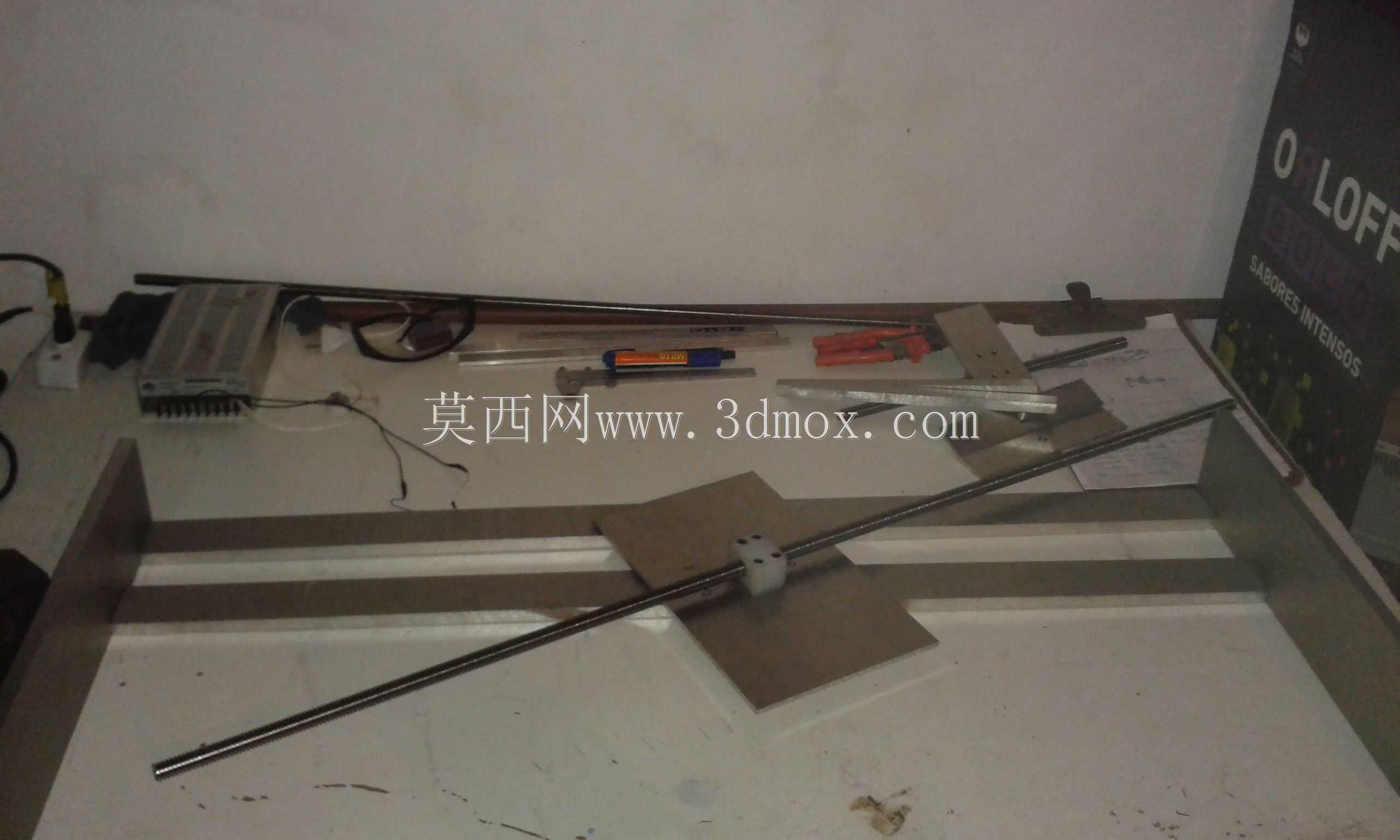

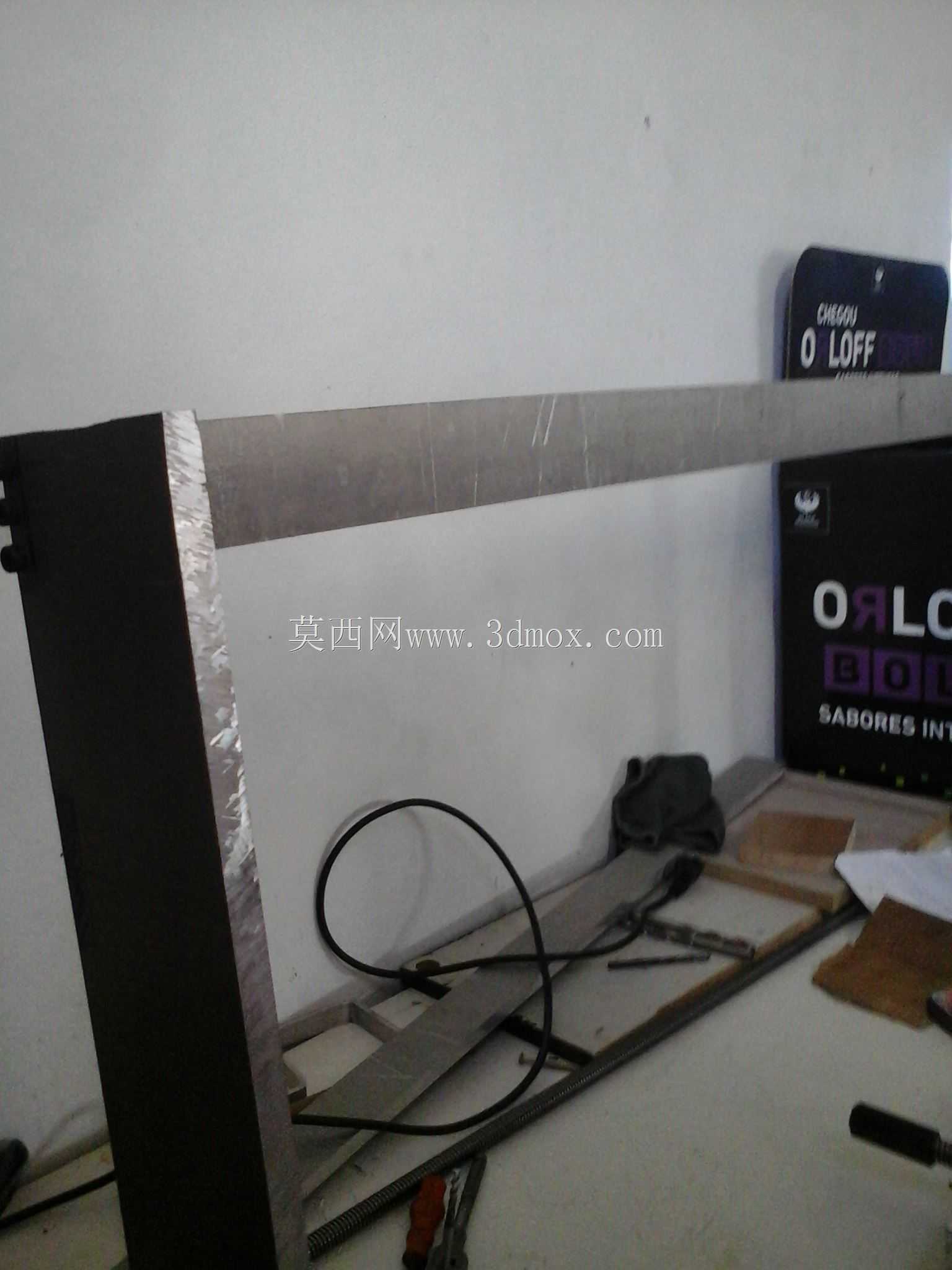

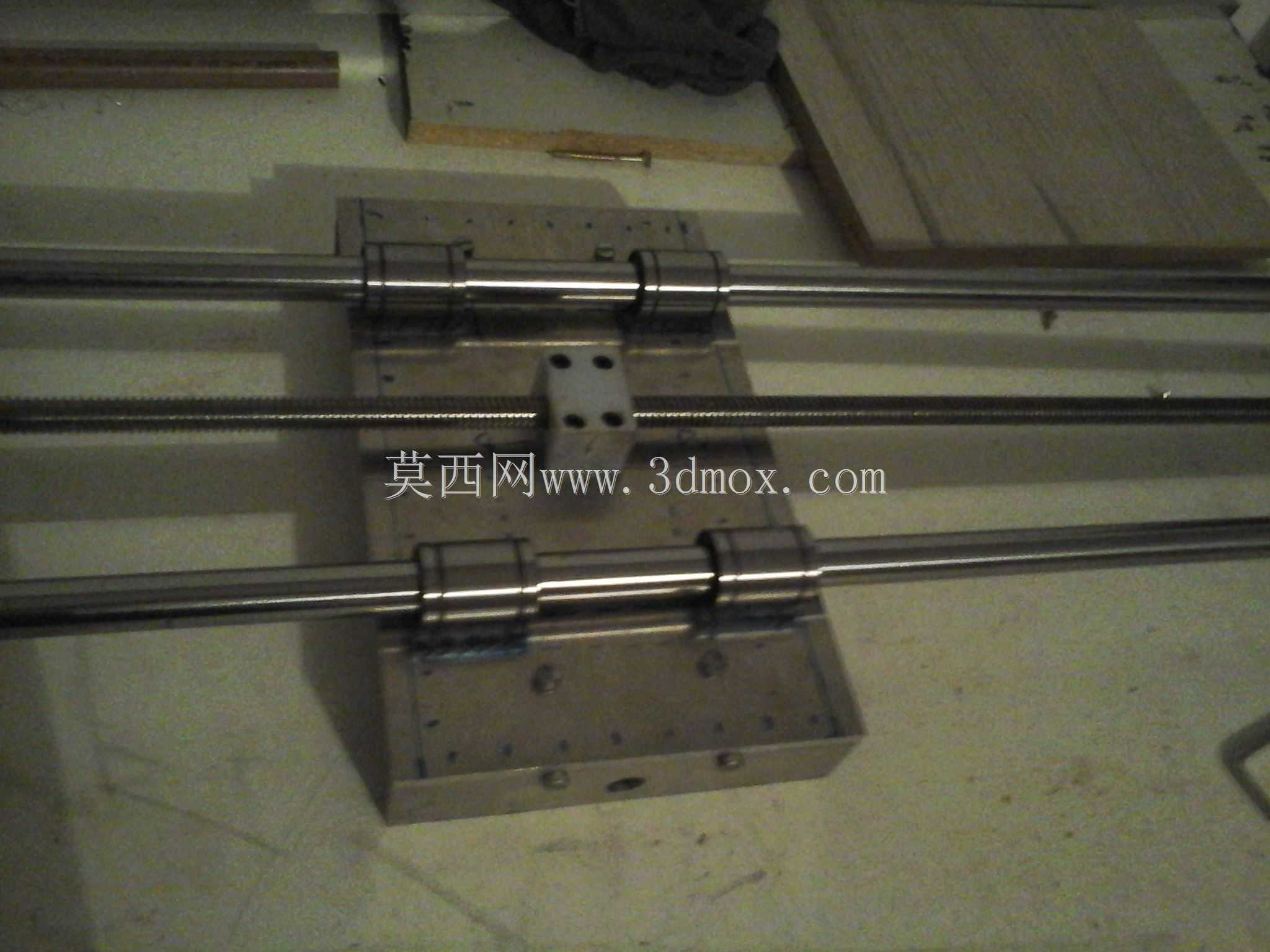

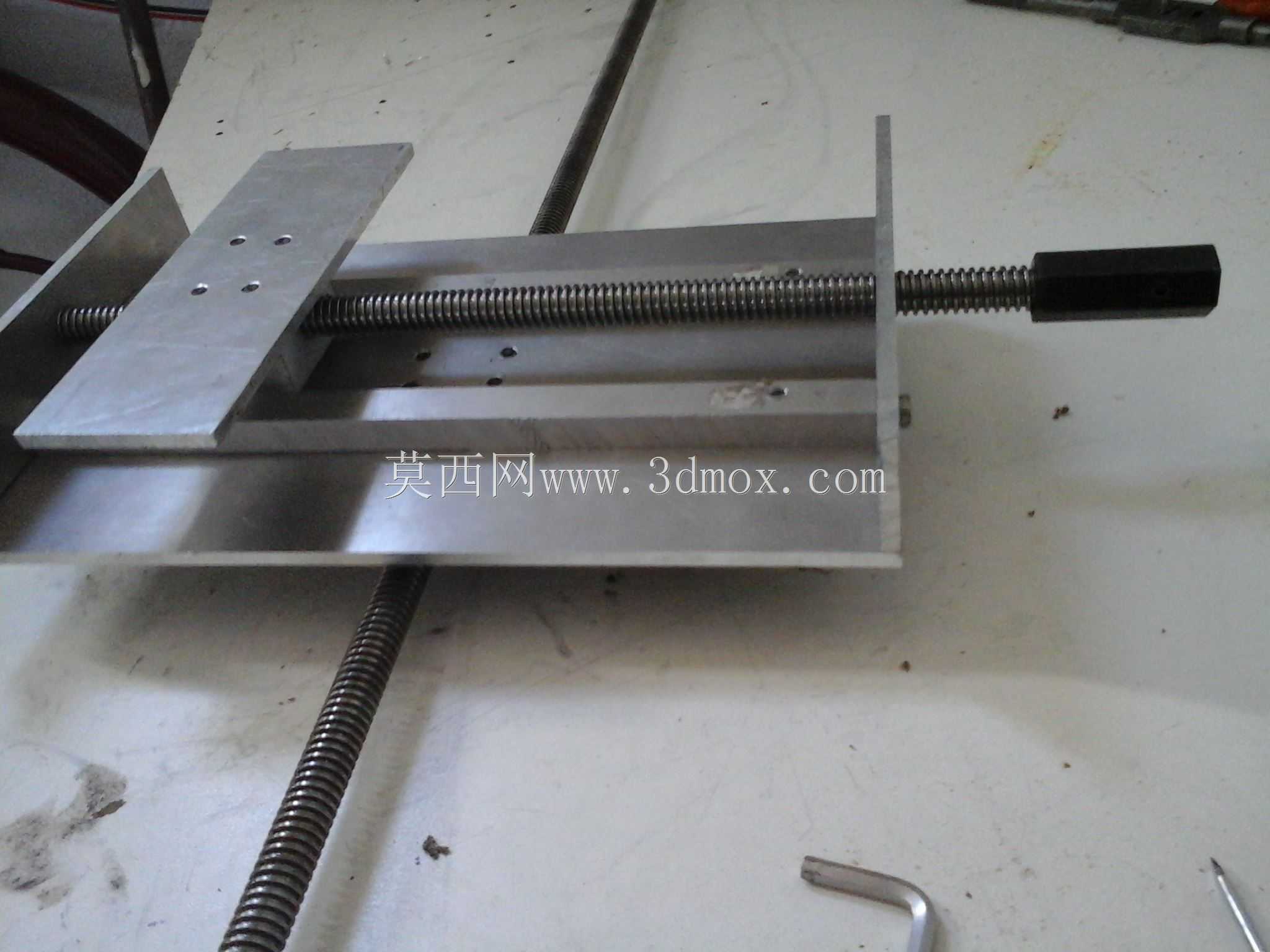

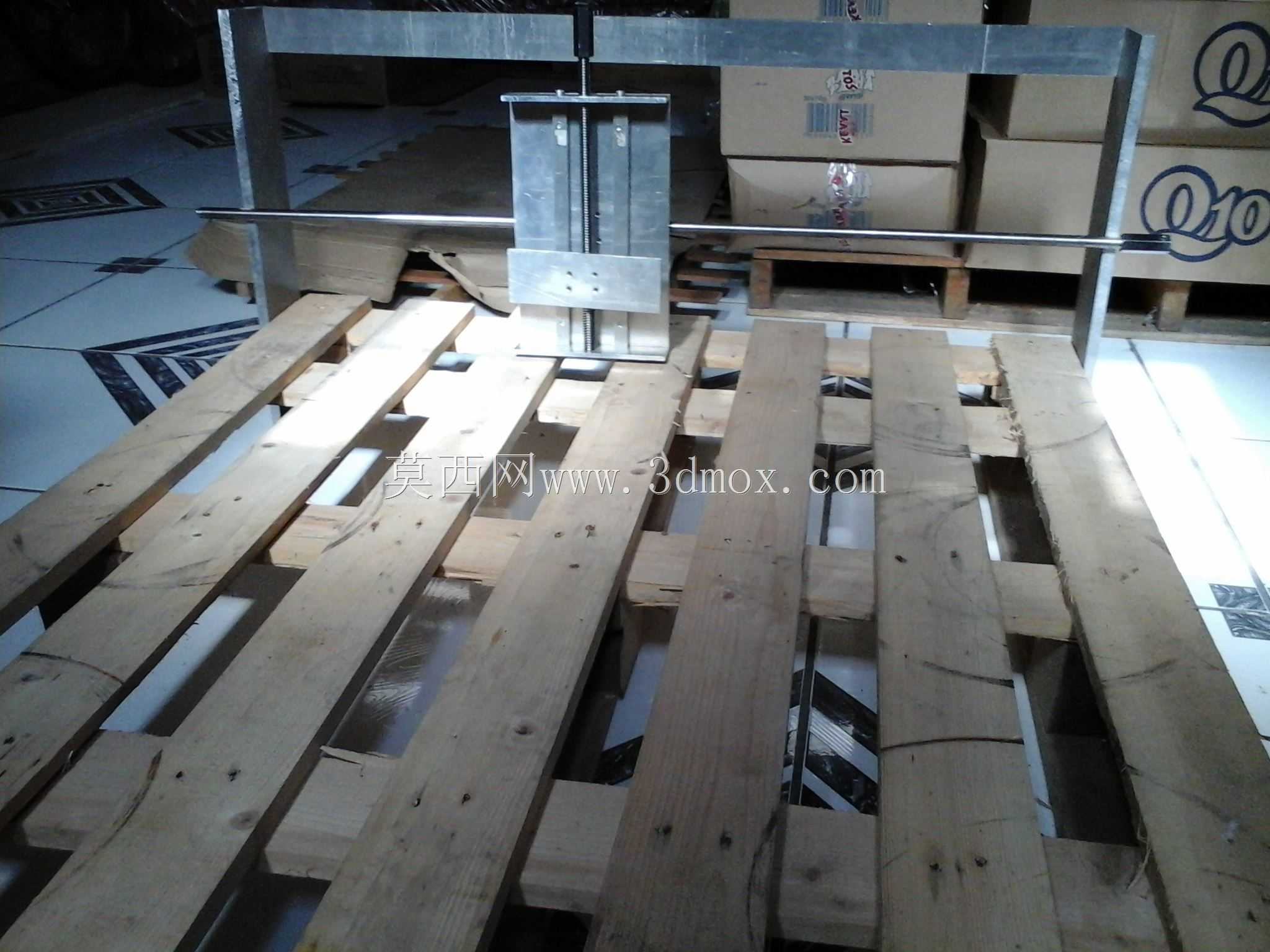

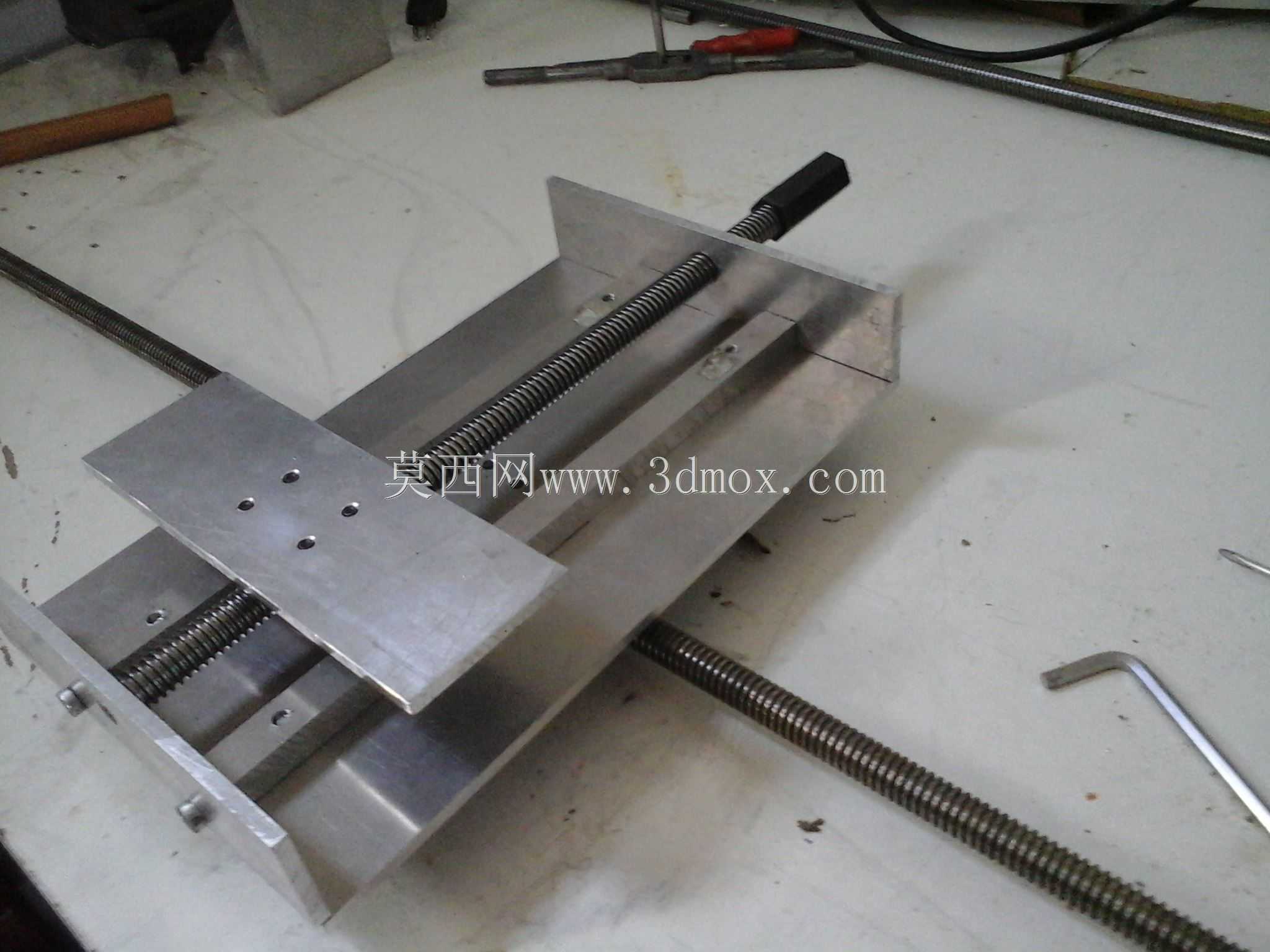

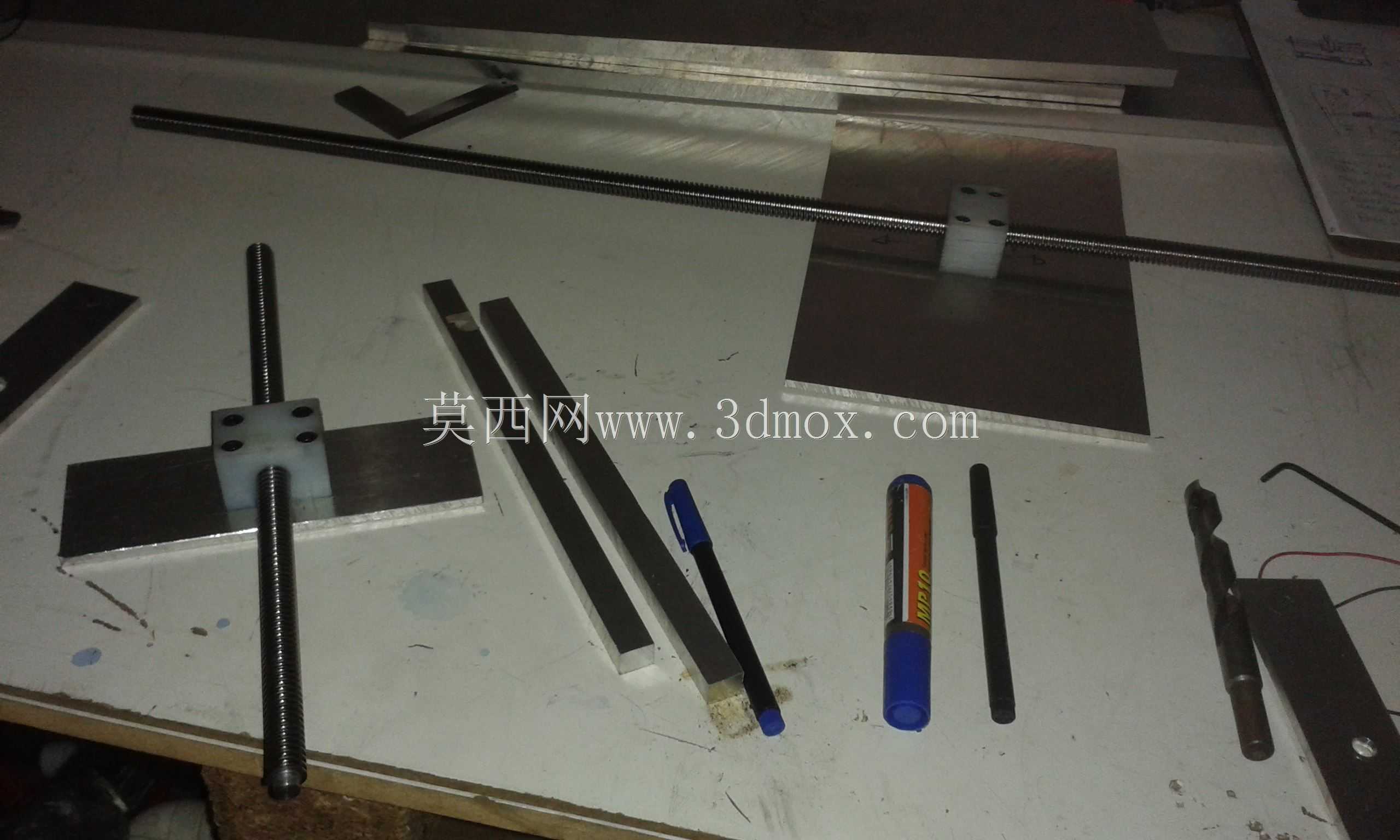

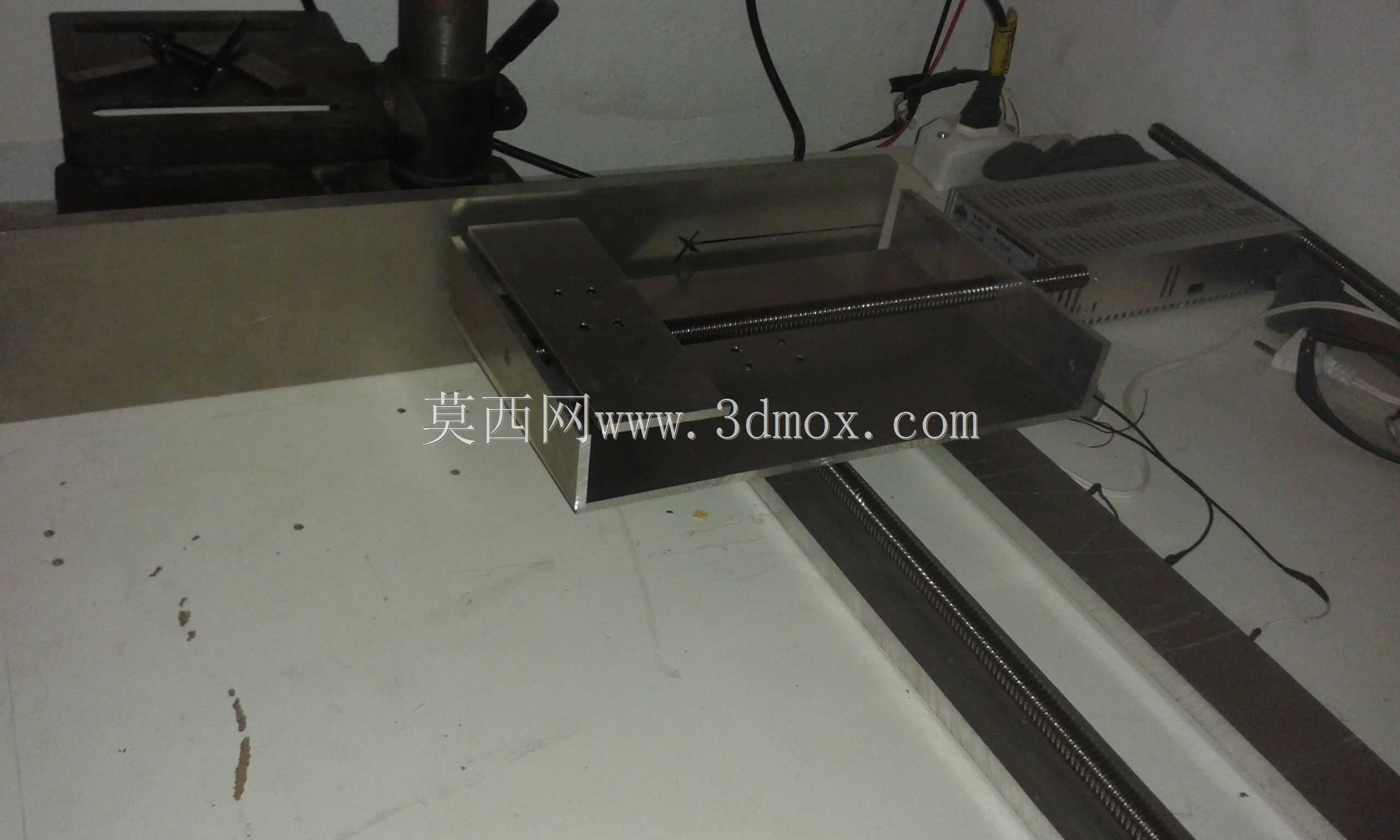

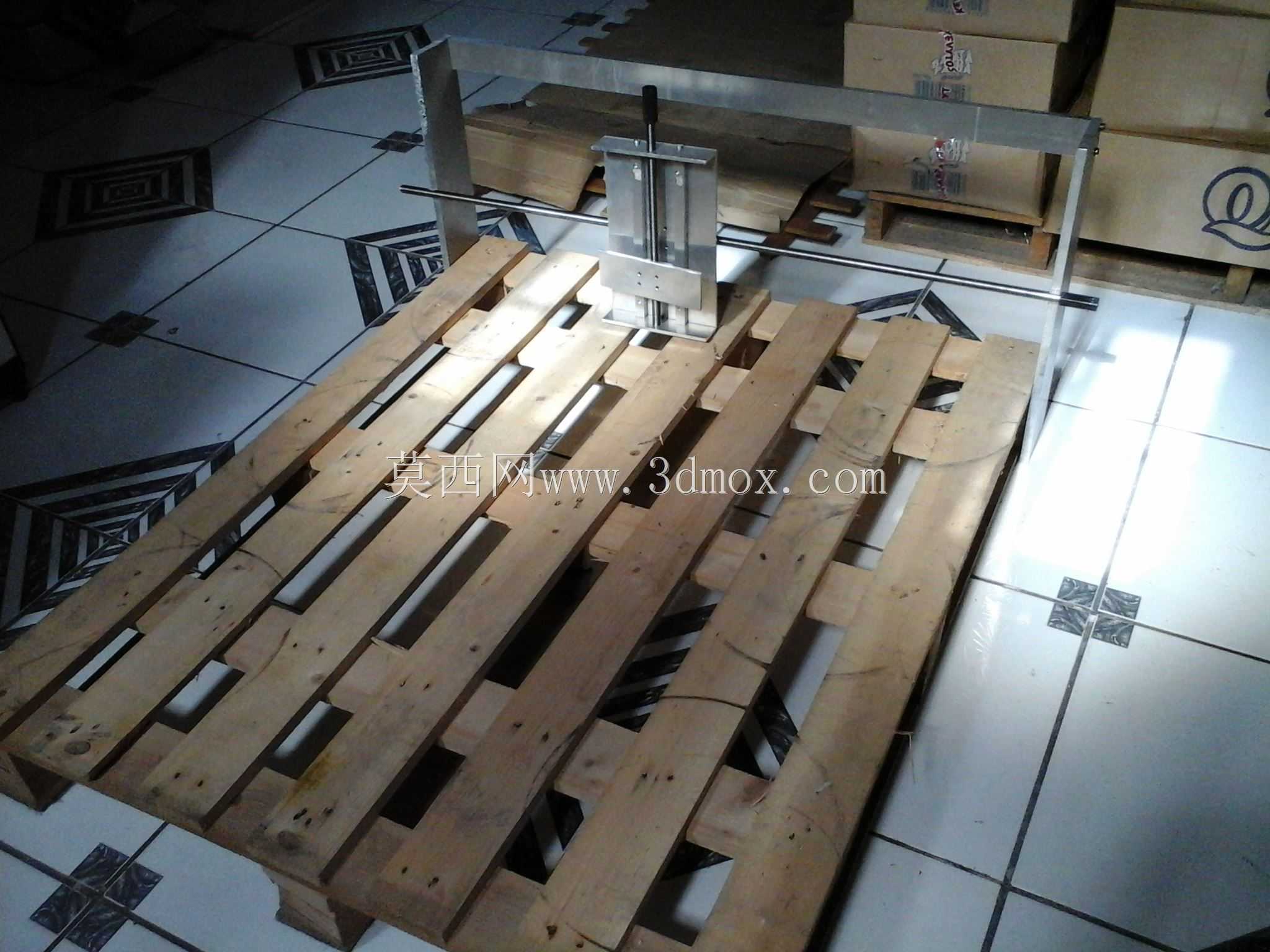

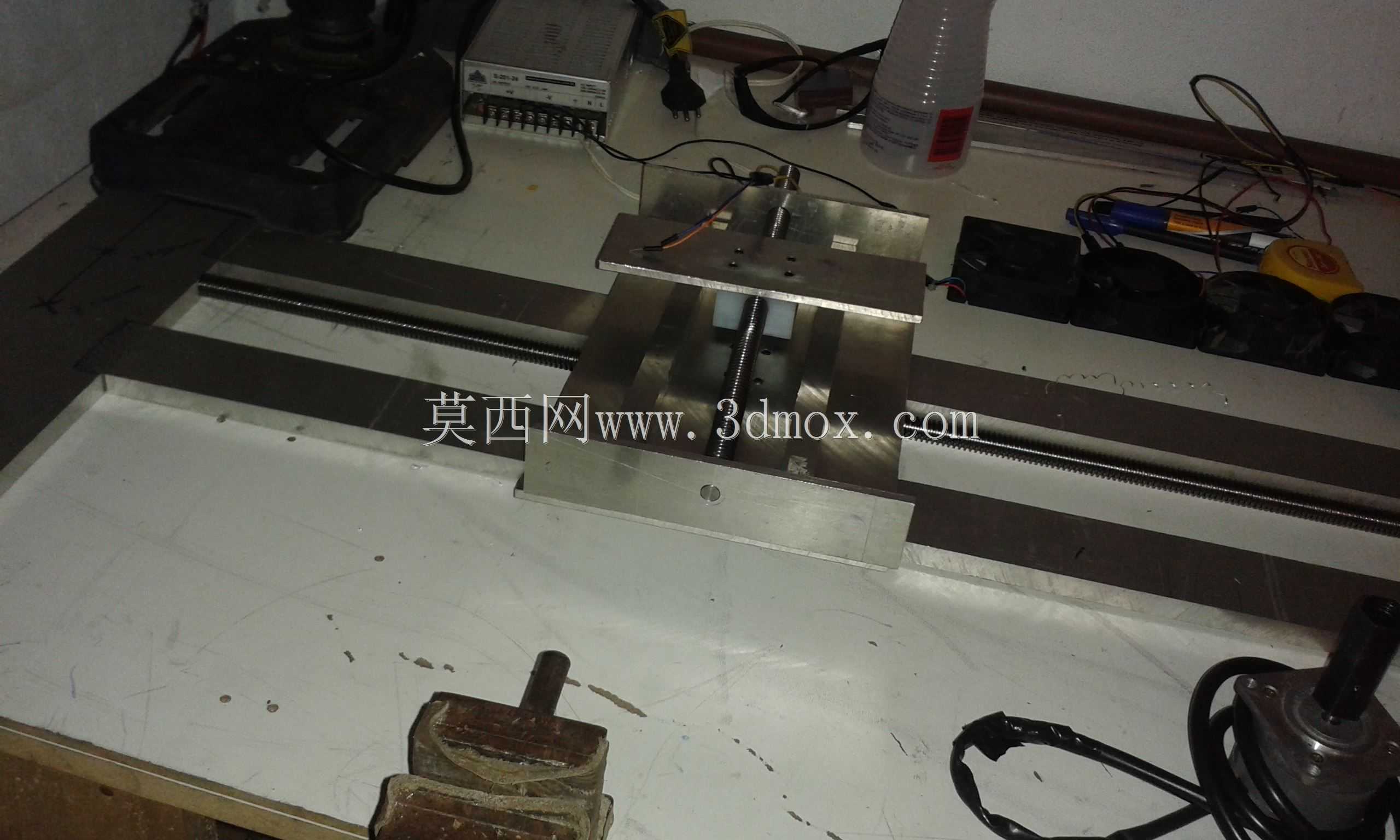

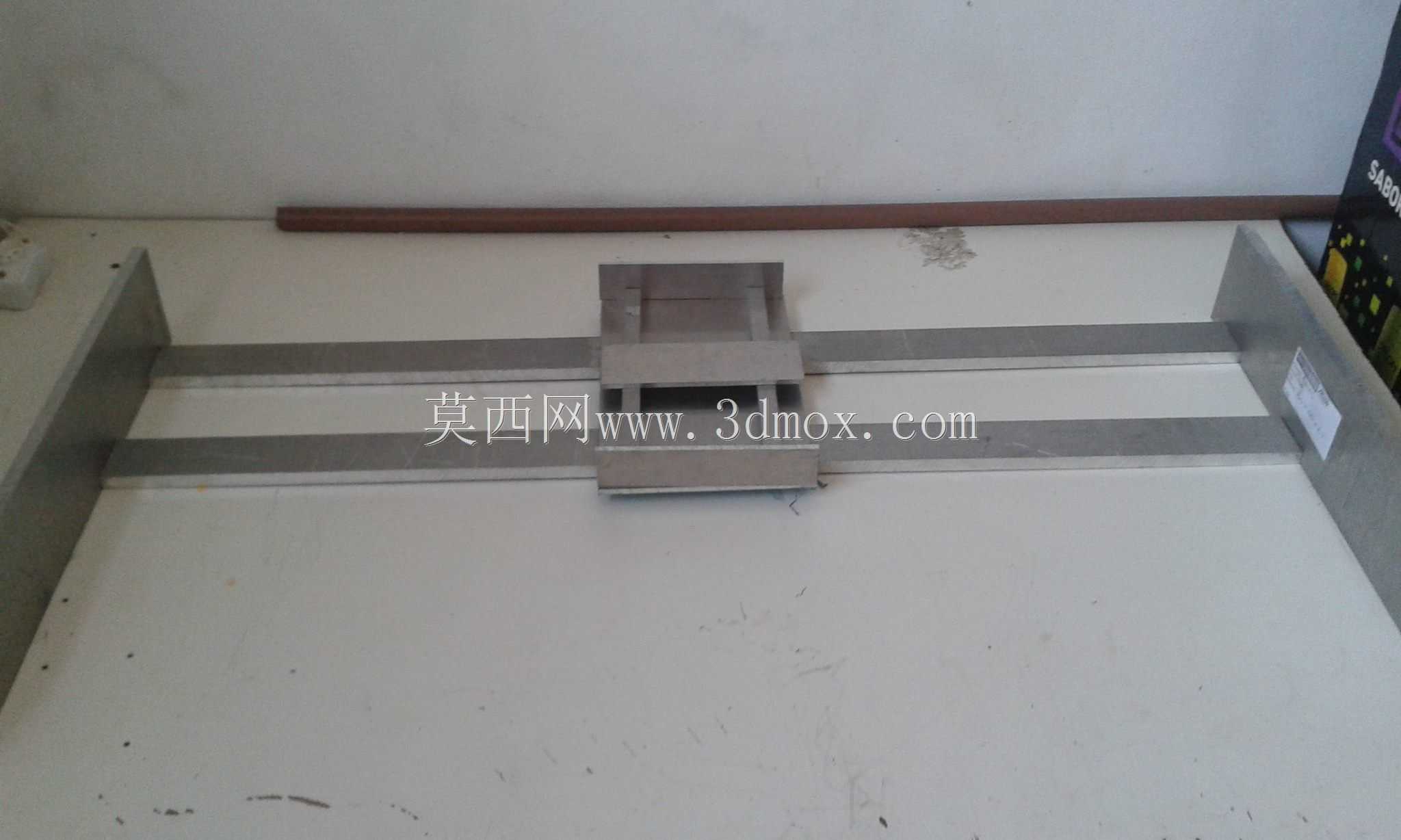

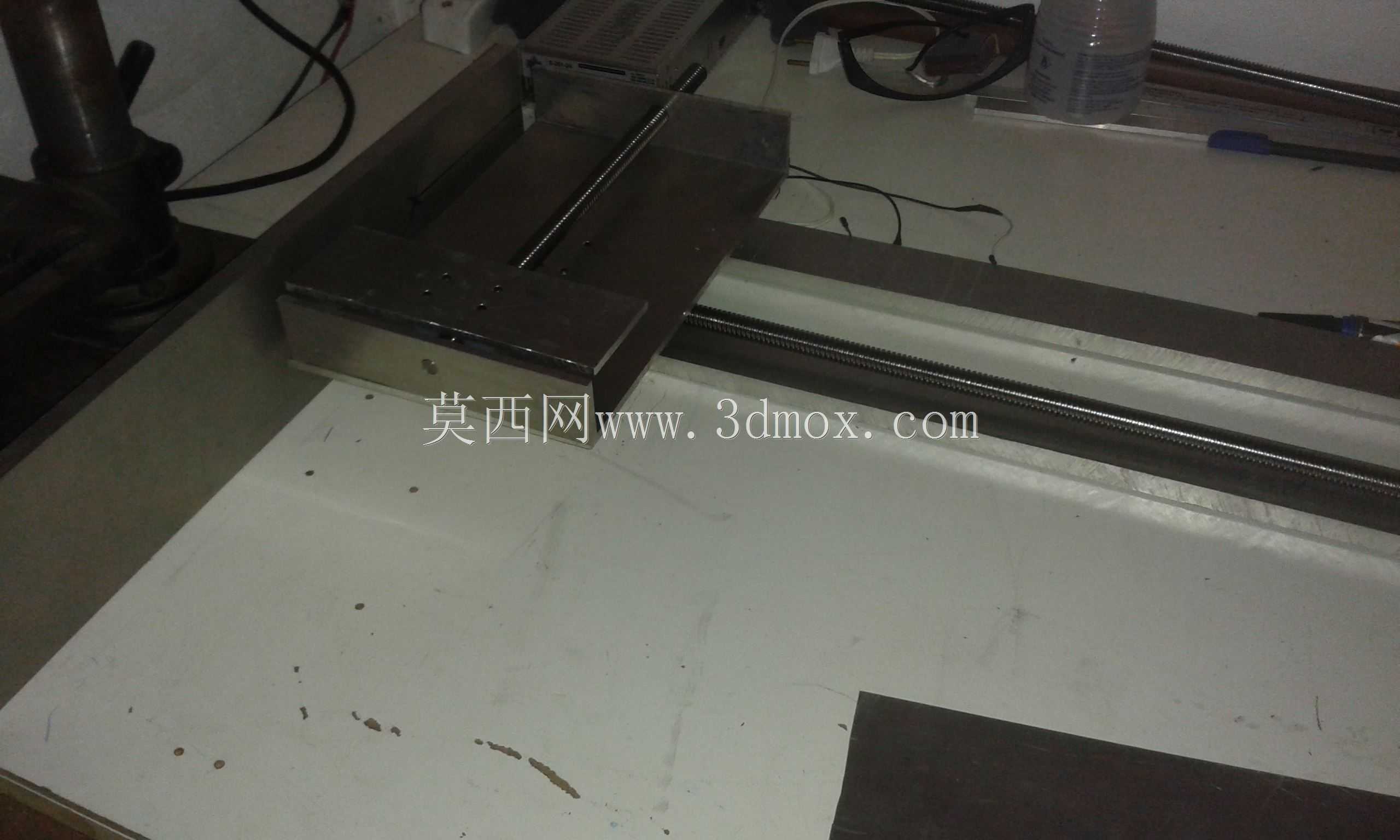

这款桌面级DIY数控加工设备，主要面向个人创客、小型手工作坊以及模型爱好者的轻量加工场景，可放置在普通家用工作台、小型工坊操作台上使用，无需占用大面积工业生产场地，适配小尺寸工件的雕刻、铣削、开槽等加工需求，能够处理软金属、亚克力、密度板、PCB板等多种常见加工材料，满足个人定制化零件制作、手板打样、工艺浮雕加工、小型五金件修配等日常加工用途。设备采用龙门式移动结构设计思路，整体框架以金属方材拼接搭建，横向长导轨作为X轴运动承载基础，搭配垂直方向的Z轴滑台安装加工主轴，Y轴运动平台设置在设备下部用于固定待加工工件，三轴运动均通过精密传动组件连接驱动部件，可实现平稳的连续进给运动，保证加工过程中走刀路径的精度，避免出现振纹、走位偏差等加工缺陷。在功能特性上，设备预留了标准主轴安装位，可根据加工需求更换不同功率的加工主轴，适配不同材质的切削参数要求；走线采用外置拖链规整排布，避免运动过程中线路拉扯磨损，延长设备使用寿命；工作台面预留了通用夹具安装孔位，可搭配平口钳、工件压板等多种固定工装，适配不同外形的待加工工件装夹需求。从安装边界来看，设备整体横向跨度适配常规1.2米宽度工作台摆放，纵向深度不超过0.8米，放置时需在设备四周预留至少10厘米的操作与散热空间，后部预留走线与电源接口位置，避免紧贴墙面阻碍线路连接与设备散热；Z轴行程可满足最大10厘米厚度的工件加工需求，X轴有效加工行程覆盖0.6米长度范围，Y轴有效加工行程覆盖0.4米宽度范围，能够覆盖绝大多数个人DIY场景下的工件加工尺寸要求。设备框架连接处采用可调节紧固结构，用户可根据使用过程中的磨损情况调整导轨平行度，长期使用后也能通过微调恢复运动精度，降低后期维护成本；整体结构没有复杂的一体化铸造部件，所有零件均为通用标准件，用户可根据自身加工需求对设备行程、配置进行改装升级，灵活拓展设备的加工能力，既适合入门爱好者搭建属于自己的第一台数控加工设备，也适合有一定经验的玩家进行个性化改装，实现更多定制化的加工功能。
