双轴同步钻削动力头结构设计

这款双轴钻削头是面向批量孔加工场景开发的专用机床功能部件，主要应用于五金零件加工、汽车零部件制造、家电配件生产等需要高效完成同规格或近间距双孔钻削作业的生产环节，可直接搭载于立式钻床、组合专机、自动化加工生产线的进给滑台上，替代单轴钻削头完成双孔同步加工，能够有效减少工件重复装夹定位的次数，大幅压缩单工件的加工辅助时长，同时避免多次装夹带来的孔位位置度误差，提升双孔加工的位置一致性与加工精度。

从实际用途来看，该部件可适配不同材质的钻削作业，针对铝合金、低碳钢、工程塑料等常见加工材质，搭配对应规格的钻头即可完成钻孔、扩孔、倒角等多道孔加工工序，尤其适合法兰盘类零件、接线端子排、小型壳体类零件上平行双孔的批量加工，在小型五金件的量产加工线中，能够将双孔加工的效率提升一倍以上，同时降低设备的投入成本，无需配置多台单轴加工设备即可完成双孔同步加工。

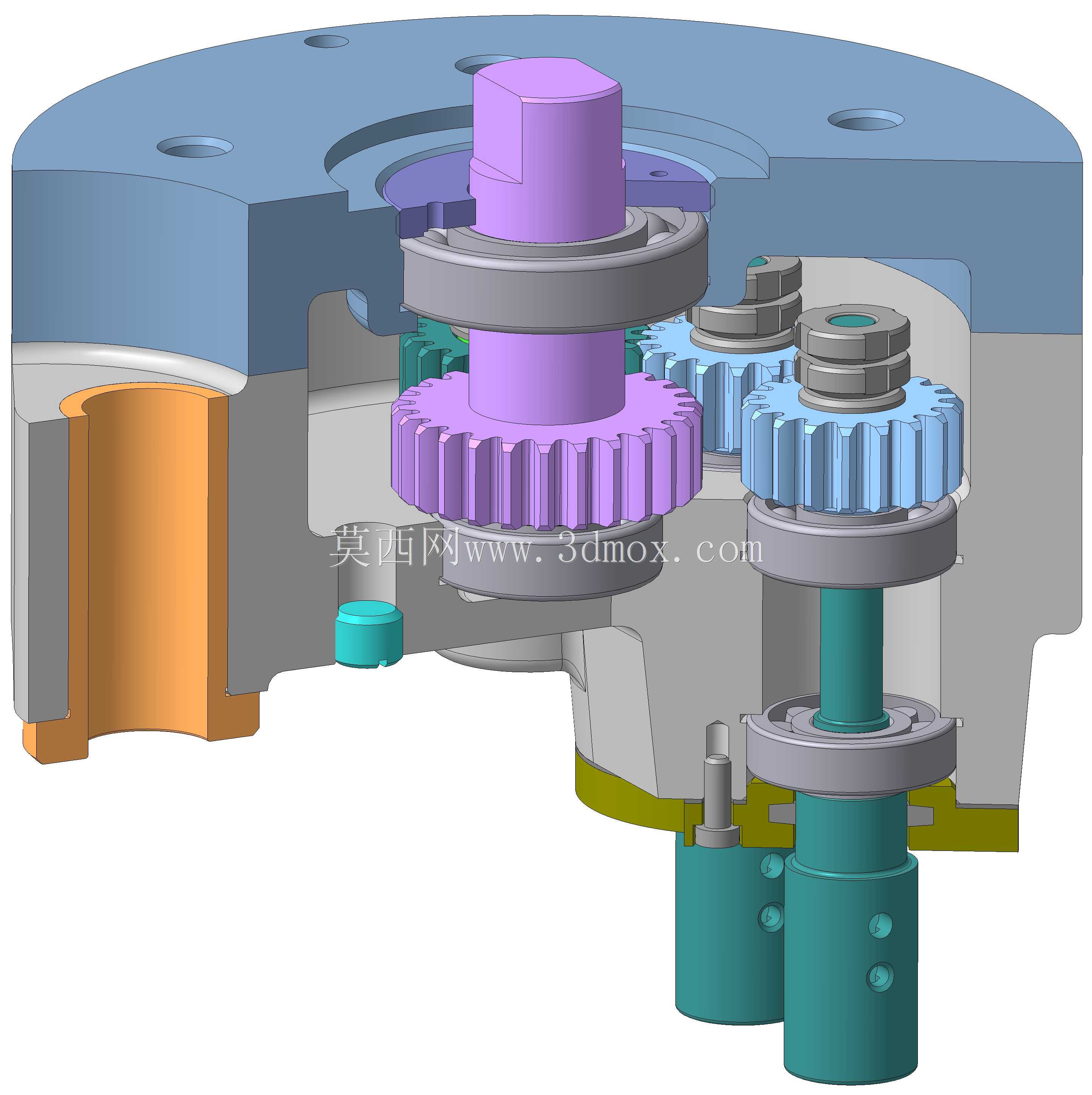

产品功能特性上，该钻削头采用内置齿轮传动结构实现双轴同步同转速输出，两根输出轴的轴向窜动与径向跳动均控制在精密加工允许的范围内，保证钻孔过程中钻头的运行稳定性，减少钻孔偏斜、孔壁粗糙等加工缺陷；主体外壳采用高强度铸铁材质，具备优秀的刚性与减震性能，能够承受钻削过程中的轴向进给力与切削振动，延长内部传动部件的使用寿命；顶部设置的输入轴接口可直接连接标准动力输出端，侧面与底部预留的安装定位孔可适配多种标准安装法兰，无需额外制作过渡连接件即可完成设备搭载。

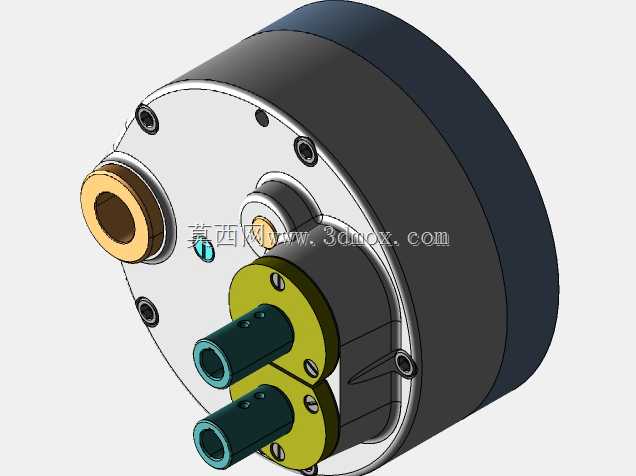

设计思路上，整体采用紧凑的圆盘式布局，将两根钻削输出轴集中布置在前端的分体式安装座上，可根据实际加工的孔距需求更换对应规格的轴座来调整轴间距，适配不同中心距的双孔加工需求；各连接部位均设置密封结构，防止加工过程中的切削液、金属切屑进入壳体内部损坏传动部件；顶部设置的注油孔可方便日常维护时补充润滑脂，降低传动齿轮与轴承的磨损速度；外露的紧固件均采用内六角圆柱头螺钉，既保证连接强度，又避免突出的结构干涉加工过程中的工件移动。

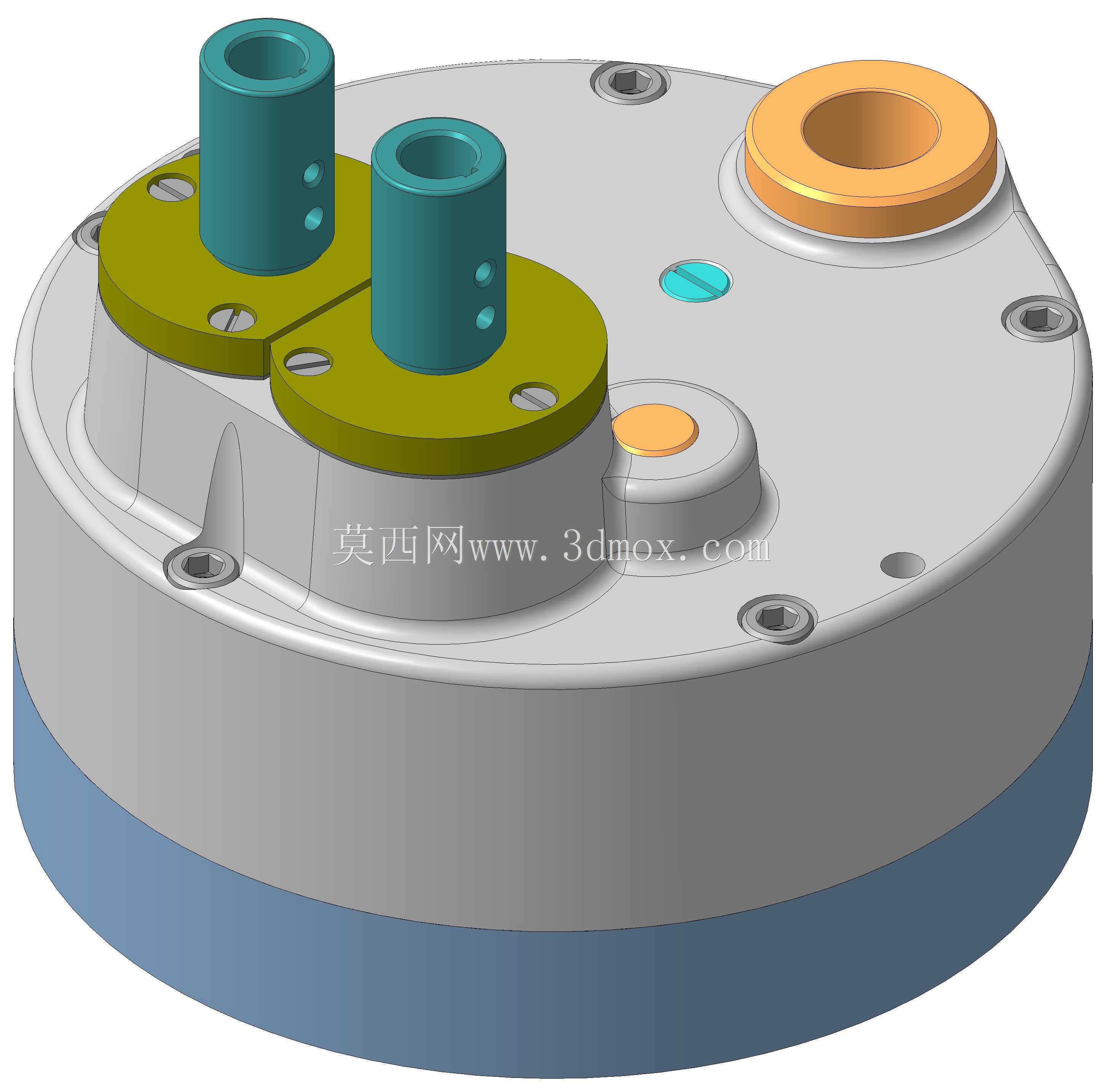

外形尺寸与安装边界方面，整体采用圆柱形主体结构，底部安装基准面的直径适配常规钻床的主轴安装座尺寸，前端输出轴的伸出长度预留了足够的钻头装夹空间与钻削进给行程，安装时仅需保证底部安装面与设备滑台的贴合度，将输入轴与动力源同轴连接即可完成装配，整体外轮廓无突兀外伸结构，在加工工位上占用的空间较小，可在多工位组合机床上密集布置，进一步提升生产线的空间利用率。
