多通带法兰连接阀体类机械零件结构

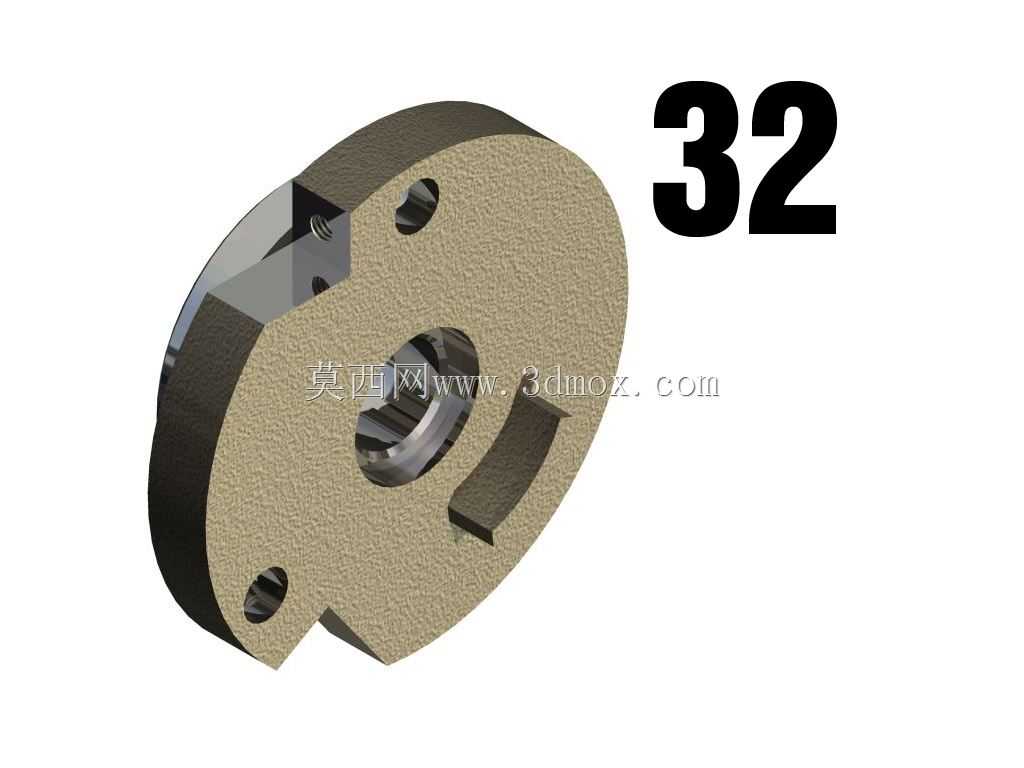

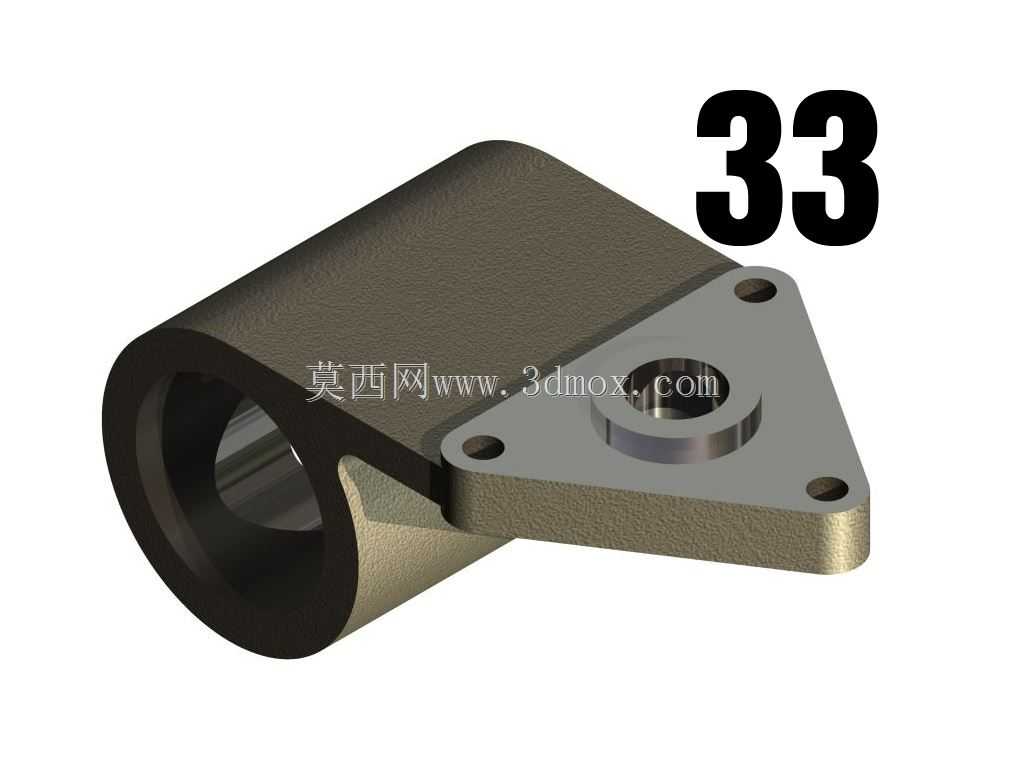

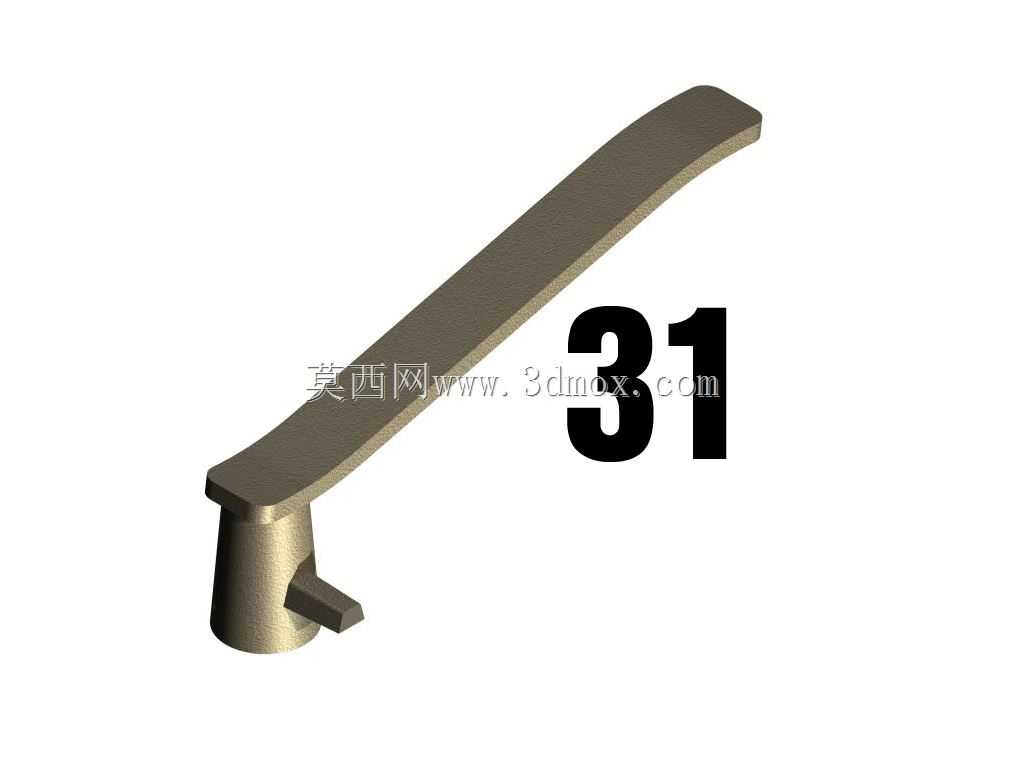

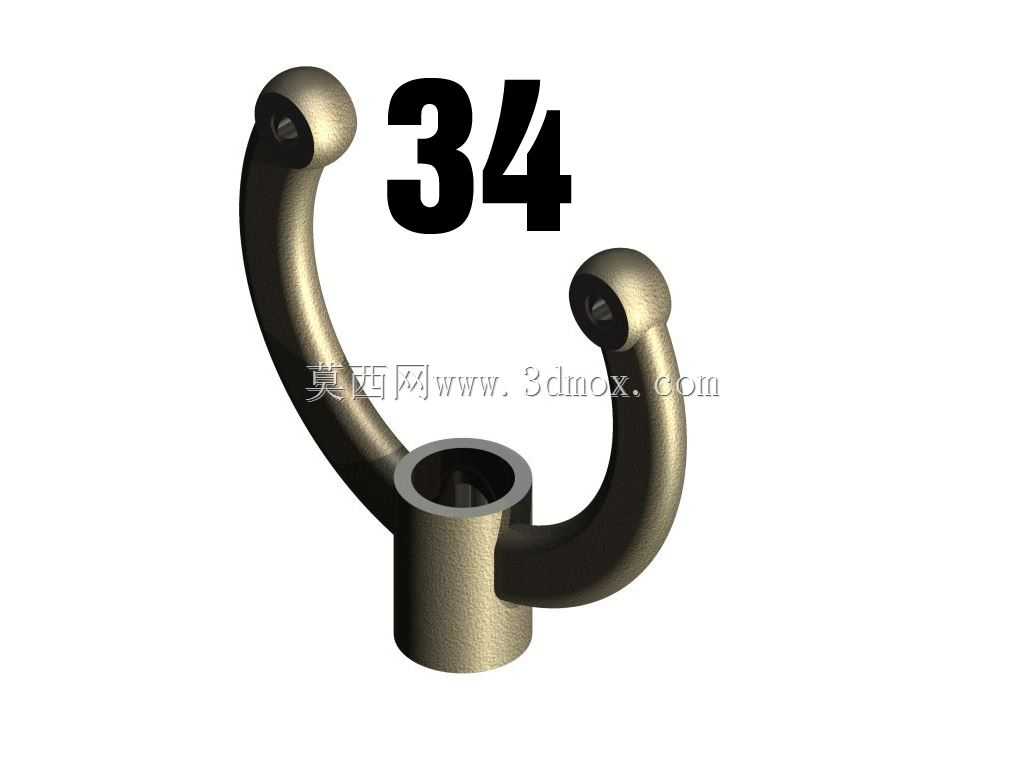

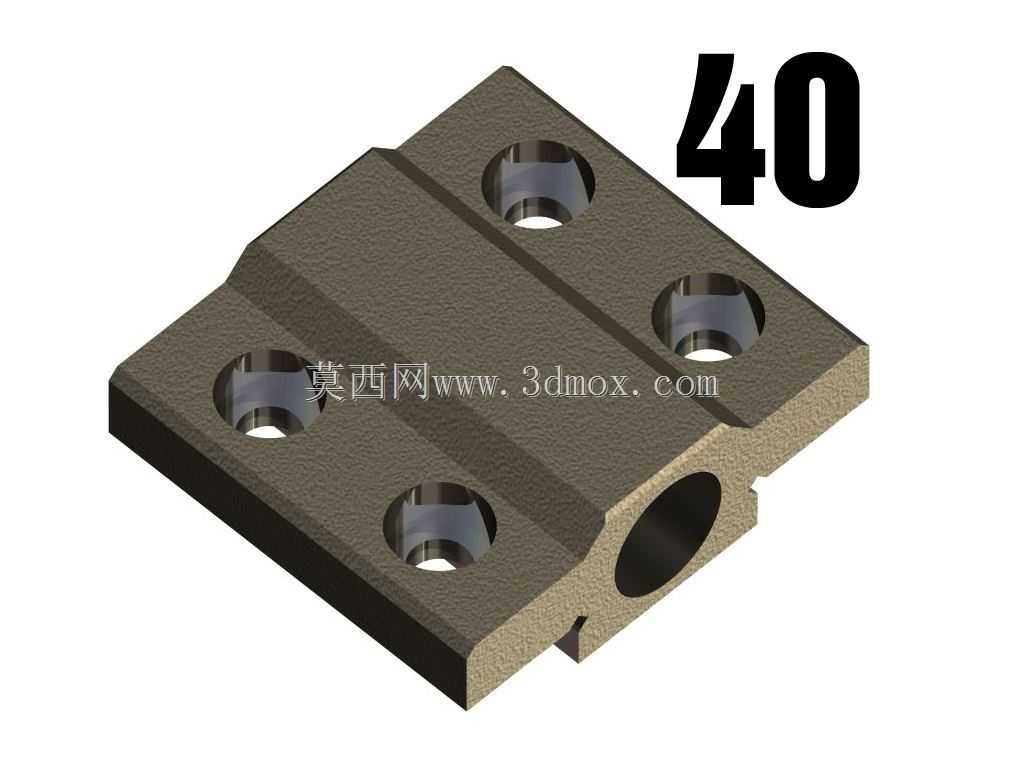

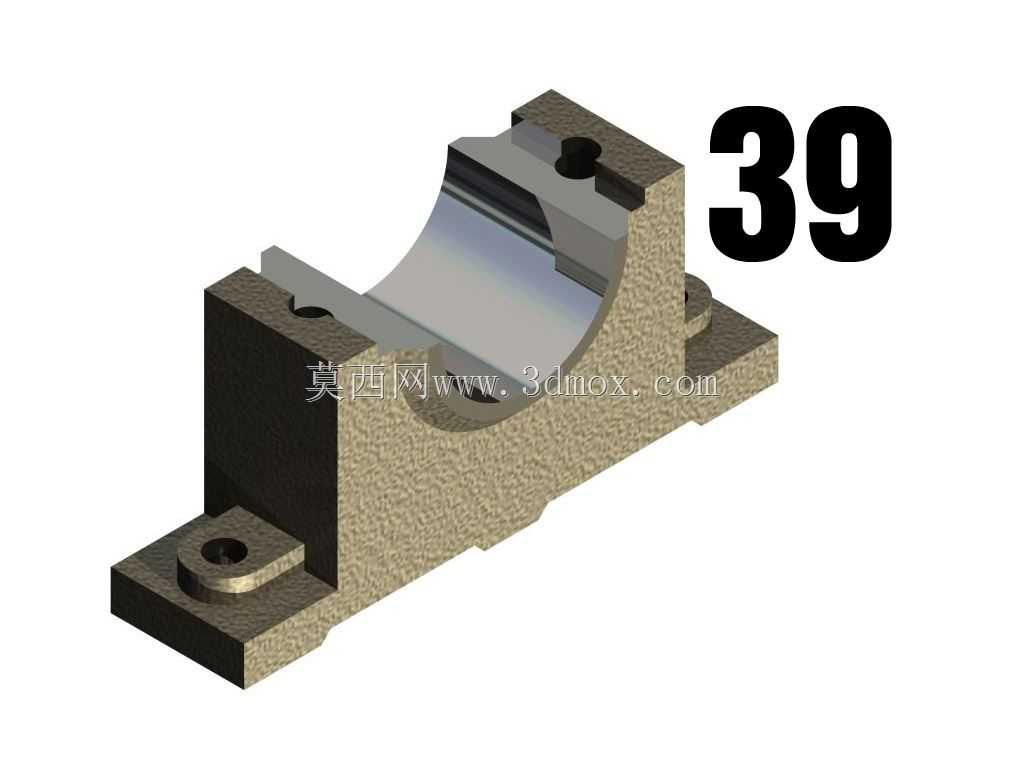

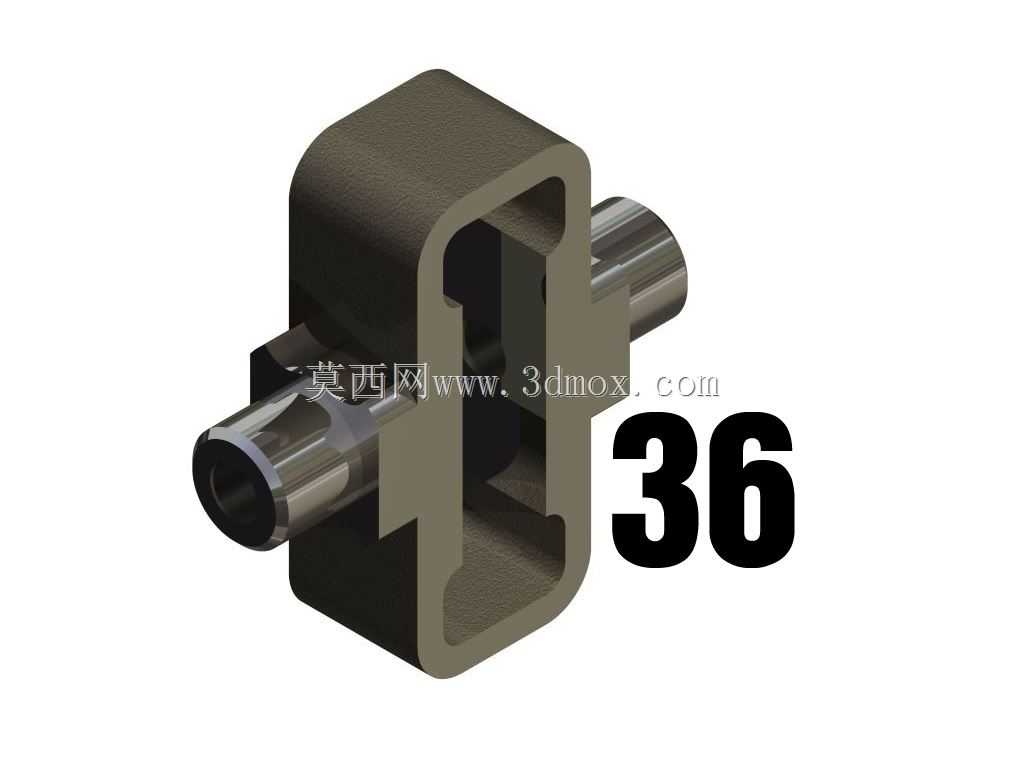

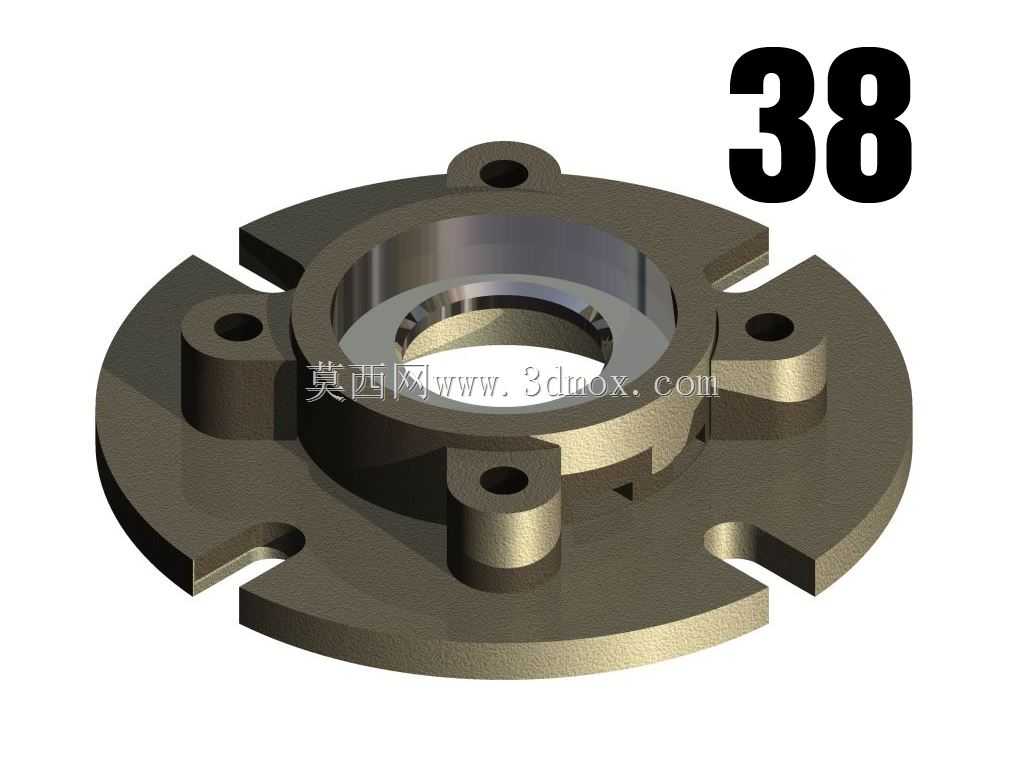

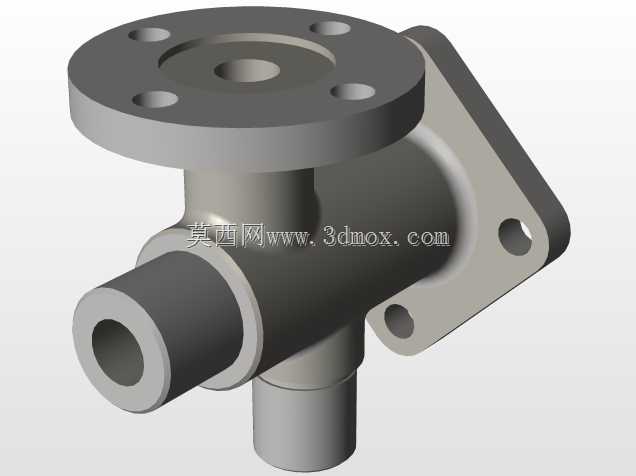

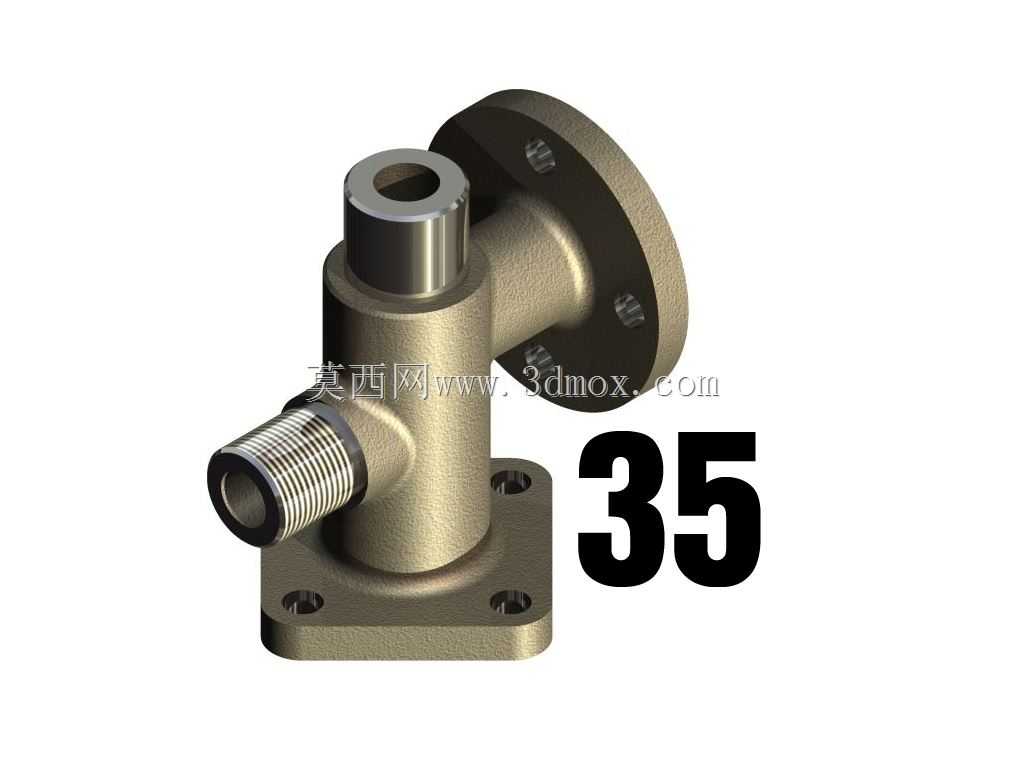

该零件属于流体管路系统中的核心连接构件，主要应用在工业液压、气动输送、小型流体控制回路等场景中，可实现多方向管路的汇流、分流以及流向切换功能，常见于小型加工设备的冷却回路、润滑系统管路、低压气体输送管线等安装位置，承担不同通径管路之间的转接连通作用，保障介质在多支路管路中稳定传输，避免连接处出现泄漏、流道错位等问题。从功能特性来看，该零件采用一体化铸造成型后做精密机加工处理，主体设置三个连通接口，其中两个接口为法兰连接端，法兰端面预设均匀分布的螺栓安装孔，可通过标准螺栓与对应法兰端面的管路、阀件实现刚性密封连接，第三个接口为外螺纹连接端，可直接与带内螺纹的管路、接头快速旋接，适配不同连接形式的管路装配需求，无需额外配置转接接头，减少管路系统的连接节点，降低泄漏风险。在设计思路上，该零件的流道采用等径过渡结构，内部流道转折处做圆弧倒角处理，可有效降低介质流经时的阻力损失，减少湍流、气蚀现象对零件内壁的冲刷，提升零件在长期带压工作状态下的使用寿命；安装底座与主体一体化设计，底座预留四个对称分布的固定安装孔，可通过螺栓将整个零件稳固固定在设备安装基面，避免管路振动导致零件移位、接口松脱。从外形尺寸与安装边界来看，该零件整体为T型布局结构，两个法兰端分别沿水平、垂直方向布置，螺纹端沿斜向伸出，整体安装边界紧凑，各接口的安装操作空间预留充足，法兰端的螺栓孔位符合通用管路法兰的安装尺寸标准，螺纹端的外螺纹采用标准管螺纹规格，底座安装孔的孔距适配常规设备安装基面的预留孔位，可直接替换同规格的现有管路转接零件，无需对原有管路布局、安装基面做额外改造，装配适配性较强，能够满足低压流体输送场景下的多通路转接安装需求，保障管路系统连接的密封性与结构稳定性。
