S型带座铰接安装机械连接构件

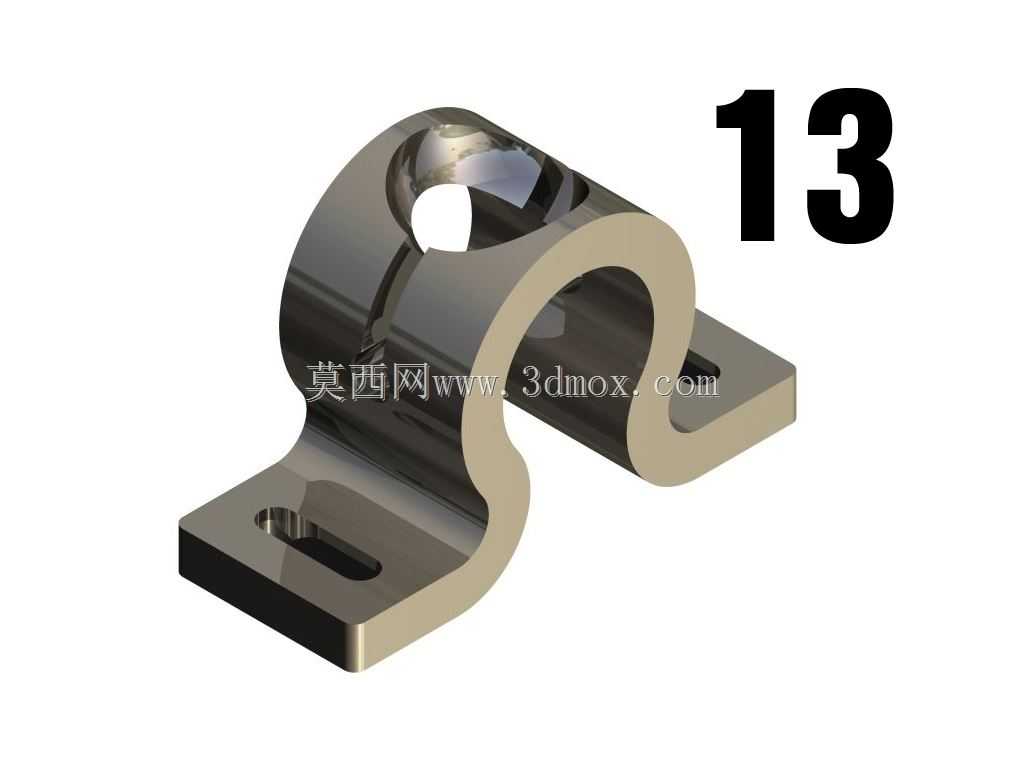

该构件属于工业设备中常用的铰接类连接支撑配件，广泛应用在轻工输送设备、小型自动化产线、工装夹具、仓储物流设备的活动连接部位，主要承担两个相对摆动部件之间的铰接承载、运动导向与定位支撑作用，能够在设备往复摆动、小角度转动的工况下，稳定传递径向载荷与小幅轴向载荷，避免连接部位出现应力集中导致的结构变形或失效。从功能特性来看，构件采用一体化铸造成型后经机加工处理的结构设计，下部为带两个长圆形安装孔的平板式安装底座，长圆孔的设计预留了安装位置的调节余量，可适配安装面存在小幅孔位偏差的装配场景，降低现场安装的对位难度，安装时通过螺栓穿过长圆孔将底座牢牢固定在设备的安装基准面上，保证整体连接的刚性。上部为带贯通圆孔的铰接套筒结构，圆孔内壁经精加工处理，可配合销轴、衬套实现与外接摆臂、连杆部件的铰接配合，让外接部件能够绕铰接孔轴线实现设定角度范围内的顺畅摆动；中部为S型过渡连接臂，曲面过渡的结构设计能够在保证整体结构强度的前提下，优化应力传递路径，将铰接部位承受的载荷均匀分散到底座安装面，避免直角连接结构容易出现的应力断裂问题，同时S型的避让结构能够在摆动过程中为外接运动部件预留足够的运动空间，防止运动过程中出现结构干涉。从安装边界来看，底座的安装平面为主要定位基准，装配时需要保证安装面的平面度误差在允许范围内，避免底座安装后出现翘曲影响铰接孔的同轴度；铰接孔的轴线与底座安装面保持平行，装配销轴时需要保证销轴与铰接孔的配合间隙符合设计要求，既不能间隙过大导致摆动过程出现晃动异响，也不能间隙过小导致转动卡滞。构件整体外形紧凑，在满足承载强度要求的前提下尽可能压缩了安装占用空间，适合在设备内部安装空间局促的铰接点位使用，表面经防锈处理后可适应常规车间的温湿度工况，在无强腐蚀的工业环境下可长期稳定工作，不需要频繁维护更换。
