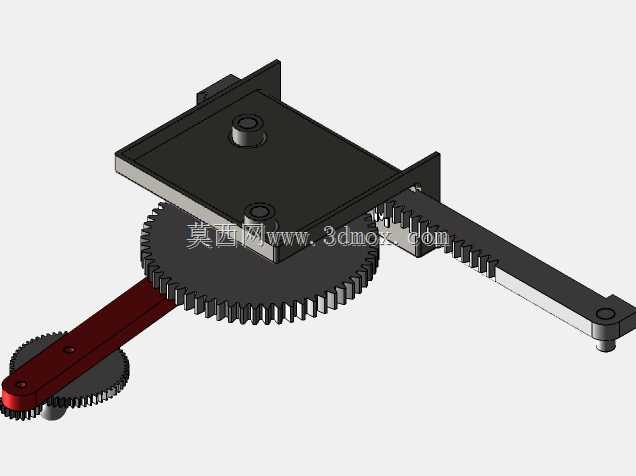

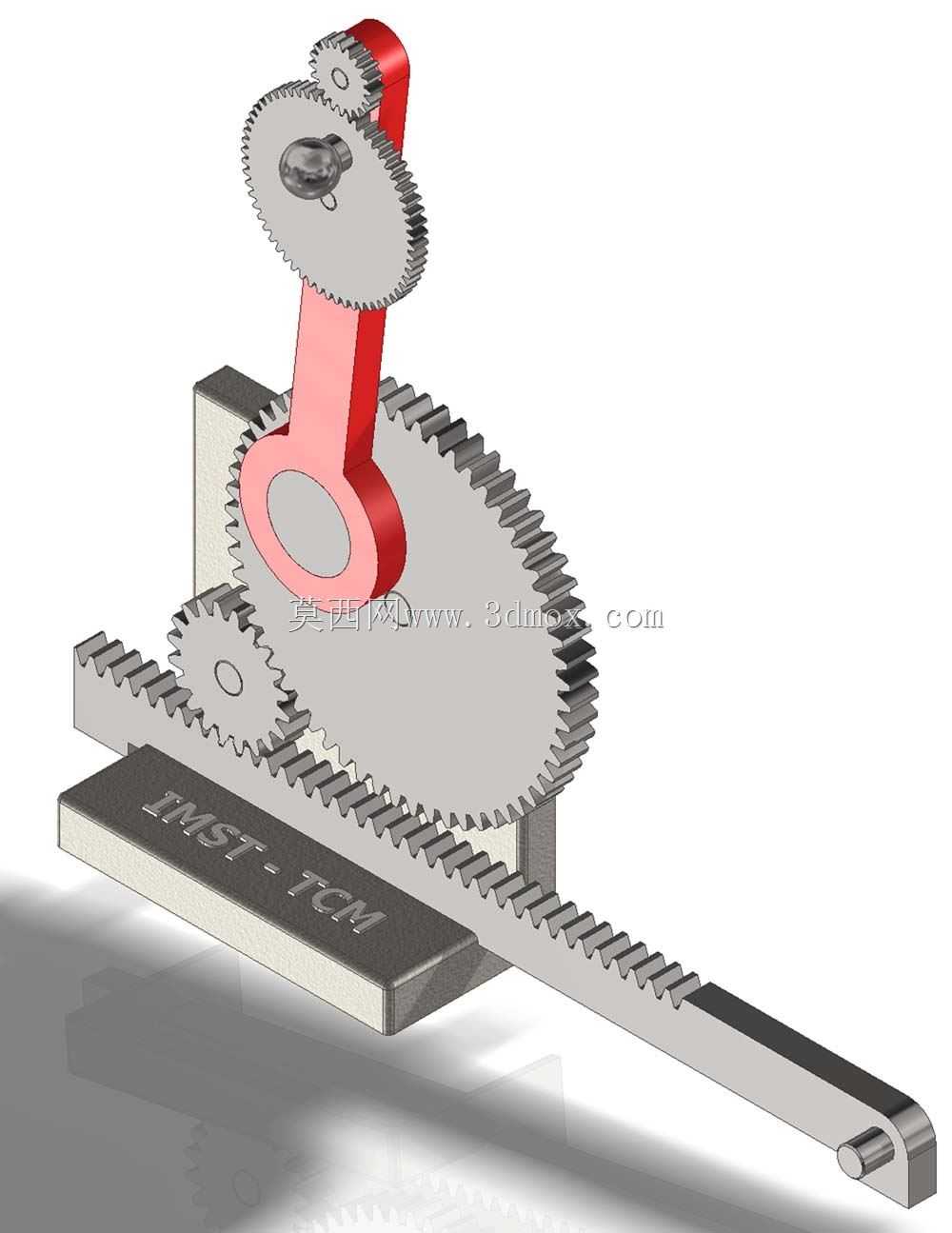

直齿轮齿条联动传动机构动态演示结构

这套直齿轮与齿条组合的传动结构，是机械传动领域应用极为广泛的基础运动转换单元，核心作用是实现旋转运动与直线往复运动的精准切换，在各类工业场景中承担着动力传递、位移驱动、行程控制的关键功能。从实际应用场景来看，这类结构常出现在机床的进给拖板驱动单元中，通过齿轮的定轴旋转带动齿条实现工作台的精准直线进给，保障加工过程中走刀行程的可控性与位移精度；在自动化生产线的物料推送机构、升降设备的垂直驱动单元、轨道交通的车门启闭机构、工程机械的作业臂伸缩调节结构中，也能见到这类齿轮齿条传动结构的身影，凭借传动比恒定、传动效率高、结构承载能力强的特性，适配中长行程的直线驱动需求，相比丝杠传动在长距离输送场景下具备更低的制造成本与更高的结构刚性。从产品功能特性来看，这套结构采用多级齿轮啮合的传动布局，通过不同齿数齿轮的搭配实现转速与扭矩的匹配调整，输入端的小齿轮接收旋转动力后，经过中间双联齿轮的扭矩传递与转速变换，最终带动与齿条啮合的大齿轮转动，驱动齿条完成直线方向的往复运动，整套传动链啮合间隙控制合理，既能够保障动力传递过程中的平稳性，减少传动过程中的冲击与噪音，也能在动态运行过程中精准还原齿轮啮合的运动轨迹，直观展现齿面接触、齿廓啮合的完整过程，可用于机械原理教学演示、传动方案验证、机构运动可行性校验等场景。从设计思路层面，这套结构在设计时充分考量了传动的平稳性与安装的适配性，所有齿轮均采用标准渐开线直齿齿形，齿廓参数符合通用传动标准，具备良好的互换性，支撑结构采用立式支座与卧式底座结合的布局，既为各级齿轮的转轴提供稳定的支撑定位，也为齿条的直线运动预留了充足的导向与行程空间，齿条背部设置的导向限位结构，能够避免齿条运动过程中出现偏摆、卡滞的问题，保障啮合过程中齿面接触均匀，减少偏载带来的齿面磨损。从外形尺寸与安装边界来看，整套结构采用紧凑化布局设计，底座作为核心安装基准，平面度经过严格管控，能够直接固定在工作台面或者设备机架上，各级齿轮的转轴中心距严格按照齿形参数计算匹配，保障啮合侧隙处于合理区间，齿条的行程长度根据大齿轮的转动圈数匹配设计，既满足常规演示与传动的行程需求，也不会出现齿轮齿条脱啮的问题，整体安装边界规整，没有突出的干涉结构，能够方便地集成到各类教学实验台、小型自动化设备、传动演示装置中，不需要额外进行大规模的结构改造即可完成装配调试，适配多场景的安装使用需求。
